作为一名在LED行业摸爬滚打了多年的小编，我经常被朋友和客户问到关于RGB灯光的问题。“这五彩斑斓的光是怎么变出来的？”“我想自己DIY一个氛围灯，那个5050RGB控制器该怎么接线？”这些问题背后，都指向一个核心技术——5050RGB控制原理。其实，只要你弄懂了其中的奥秘，无论是项目开发还是个人DIY，都会变得得心应手。
这篇文章就是为你准备的。我将用最通俗易懂的方式，带你从零开始，一步步揭开5050RGB控制原理的神秘面纱，让你彻底掌握这项技术。
关于5050RGB控制的核心问题
5050RGB控制原理是什么？简单来说，就是通过一种叫做PWM（脉宽调制）的信号，分别控制一颗灯珠里红（R）、绿（G）、蓝（B）三种颜色的芯片的亮度。通过不同亮度的组合，就能混合出成千上万种颜色。
5050RGB灯珠如何连接与控制？灯珠通常有四个引脚，一个公共端（正极或负极）和三个颜色控制端。将它们连接到RGB控制器的对应通道上，控制器输出信号，灯珠就会按指令发光。
5050RGB与5050RGBW的核心区别是什么？5050RGBW在RGB三色芯片的基础上，额外增加了一颗独立的白色（W）芯片。这使得它能产生更纯正、更高显色指数的白光，而不仅仅是三色混合的白光。
什么是5050RGB控制原理？——深入理解PWM调光机制
你可能会好奇，一个简单的控制器是如何变出彩虹般绚烂的色彩的？答案就藏在“PWM调光”这个技术里。PWM，全称PulseWidthModulation（脉冲宽度调制），是5050RGB控制原理的灵魂所在。
想象一下你快速地开关一个电灯，如果开关的频率足够快，你的眼睛就感觉不到闪烁，而是觉得灯变暗了。PWM调光也是这个道理。

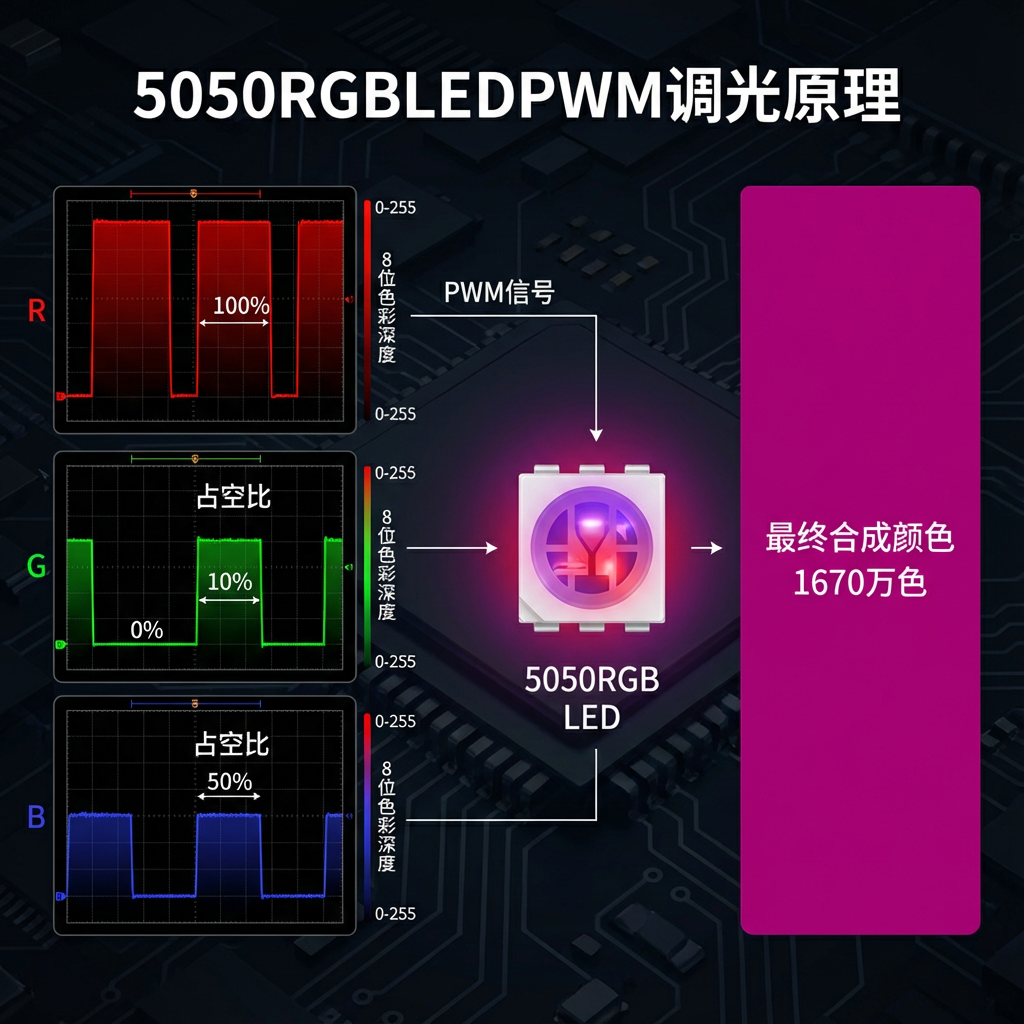

核心概念：通过PWM信号精准控制三色通道
5050RGB灯珠内部封装了红（R）、绿（G）、蓝（B）三颗独立的LED芯片。控制器会为每个颜色通道生成一个PWM信号。这个信号其实是一个方波，它只有“开”（高电平）和“关”（低电平）两种状态。
通过改变在一个周期内“开”的时间（也就是“脉冲宽度”），我们就能控制流过LED芯片的平均电流。开的时间越长，灯珠就越亮；开的时间越短，灯珠就越暗。每个颜色通道都有256个亮度等级（0-255），这就是我们常说的8位色彩深度。
如何通过控制信号实现百万种颜色变化
既然每个颜色都有256级亮度，那么R、G、B三个通道组合起来，能产生多少种颜色呢？答案是：256×256×256=16,777,216种！这就是我们常说的“1670万色”。
例如：
红色(R:255,G:0,B:0):红色通道全开，绿蓝通道关闭。
紫色(R:255,G:0,B:255):红色和蓝色通道全开，绿色关闭。
白色(R:255,G:255,B:255):三个通道全部开到最亮。
橙色(R:255,G:165,B:0):红色全开，绿色半开，蓝色关闭。
通过对三个通道进行精细调节，我们就能创造出几乎所有人眼能识别的颜色。
控制原理在实际应用中的价值
理解了PWM原理，你就明白了为什么有些灯带可以实现呼吸、渐变、流水等酷炫效果。这些动态效果，本质上就是控制器按照预设程序，在极短时间内不断改变输出给R、G、B通道的PWM信号值，从而创造出流动的色彩幻境。
根据一份2024年的市场研究报告，智能控制技术的普及和消费者对个性化照明需求的增加，正推动着5050RGB控制器市场以每年15%的速度增长。
5050RGB灯珠的工作原理解析：技术参数与内部结构
要真正玩转5050RGB，光懂控制原理还不够，我们还得了解它的核心部件——5050RGB灯珠本身。所谓“5050”，指的是它的封装尺寸，即长宽均为5.0mm的正方形SMD（贴片式）LED。
技术模块：5050RGB灯珠引脚图详解与应用
一个标准的5050RGB灯珠通常有4个或6个引脚。以常见的4引脚为例，它的引脚图非常关键，直接决定了你如何接线。
引脚定义:通常，最长的一个引脚是公共端。你需要根据产品规格书来确定它是共阳极（公共正极）还是共阴极（公共负极）。
共阳极(CommonAnode):公共引脚接电源正极（VCC），R/G/B三个引脚分别接到控制器的负极输出端（低电平有效）。
共阴极(CommonCathode):公共引脚接电源负极（GND），R/G/B三个引脚分别接到控制器的正极输出端（高电平有效）。
搞错共阳/共阴接法是新手最常犯的错误之一，会导致灯珠不亮或颜色错乱。
内部结构：R/G/B三颗芯片的封装与共阳/共阴接法
在5.0mmx5.0mm的微小空间里，工程师们巧妙地封装了三颗独立的单色LED芯片。这些芯片通过极细的金线连接到外部引脚上。封装材料不仅起保护作用，还通过添加荧光粉或采用特定透镜设计来优化出光角度和光色均匀性。
作为一家拥有近二十年封装技术背景的企业，恒彩电子在LED封装领域积累了深厚的经验，确保每一颗灯珠都具有出色的光效和稳定性。
关键参数解读：电压、电流与亮度
工作电压(ForwardVoltage):不同颜色的芯片压降不同。通常红光约为2.0V，绿光和蓝光约为3.2V。
工作电流(ForwardCurrent):这是影响亮度的关键。标准5050RGB灯珠每个通道的额定电流通常是20mA。过大的电流会烧毁灯珠。
功率(Power):功率=电压×电流。根据最新的技术数据，单颗5050RGB灯珠的总功率通常在0.2W到0.5W之间。
亮度(LuminousIntensity):单位是mcd（毫坎德拉），它直接反映了灯珠的发光强度。
在设计电路时，务必根据灯珠的额定电压和电流来选择合适的电源和限流电阻，这是确保系统稳定运行的基础。
详解5050RGB驱动电路的设计与实现
驱动电路是连接控制器和灯珠的桥梁，它的好坏直接影响到最终的显示效果和系统寿命。一个好的驱动电路，不仅要能精确执行控制器的指令，还要保护灯珠不受损坏。
PWM调光电路：恒流驱动与恒压驱动的差异
恒压驱动(ConstantVoltage):这是最常见的方式，尤其是在成品灯带中。电路提供一个恒定的电压（如12V或24V），灯带上已经串联了限流电阻。这种方式简单、成本低，但当灯带很长时，容易因电压下降导致首尾亮度不均。
恒流驱动(ConstantCurrent):这种电路能为LED提供一个恒定的电流，无论输入电压如何波动。它的优点是亮度均匀，能更好地保护LED，效率更高。因此，在高端商业照明和对色彩一致性要求高的场合，恒流驱动是首选。
对于长距离或大功率应用，强烈推荐使用恒流驱动方案。它虽然成本稍高，但能显著提升产品的可靠性和视觉效果的一致性。

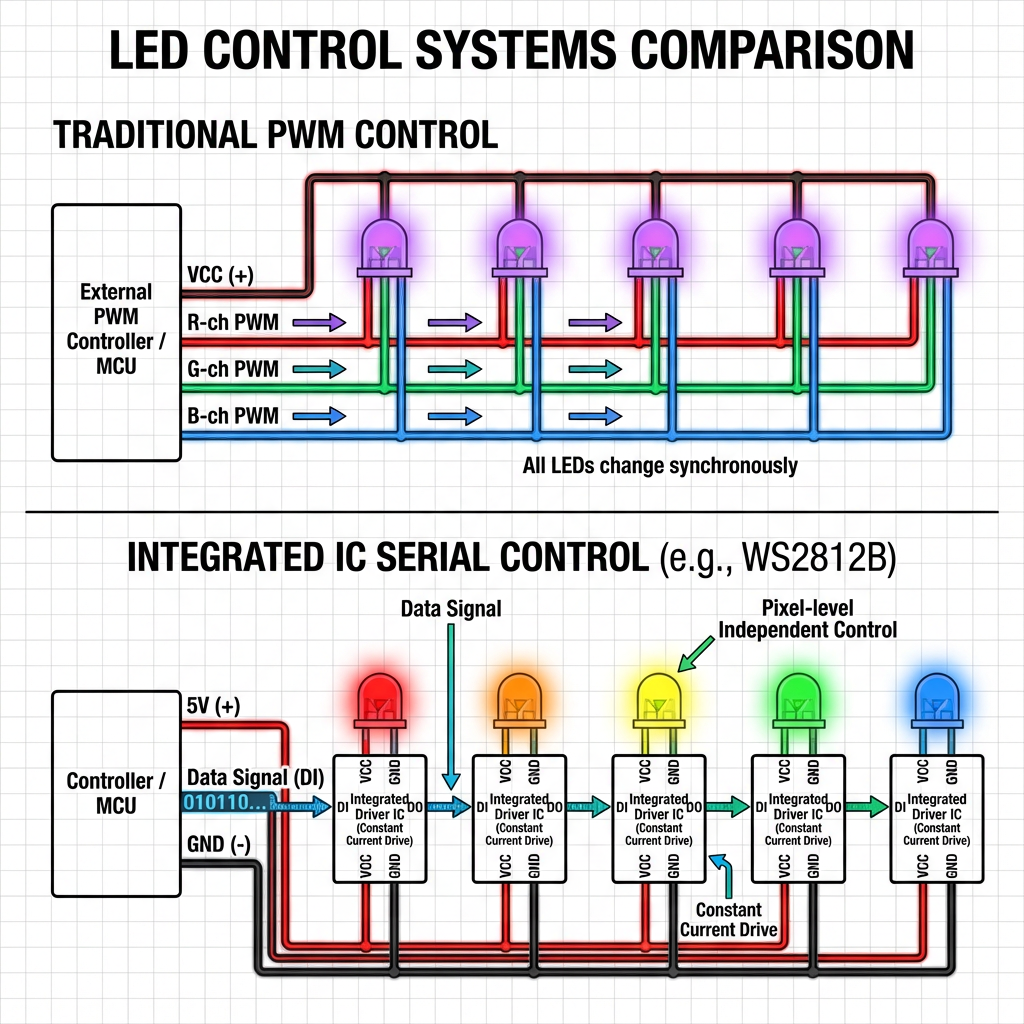

数字信号控制电路：如何实现更复杂的动态效果
除了传统的PWM控制器，现在还有一种更智能的方案——内置IC的5050RGB灯珠（如WS2812B）。这种灯珠将驱动电路和控制芯片集成到了灯珠内部。
每个灯珠都有一个数据输入（DI）和数据输出（DO）引脚。控制器只需发送一串数字信号，第一个灯珠接收并执行属于自己的指令后，会将剩余的信号传递给下一个灯珠。这种“串行”控制方式可以实现对每一颗灯珠的独立控制，从而创造出跑马、流水、彩虹等极其复杂的像素级动态效果。
驱动电路设计中的散热与稳定性考量
LED工作时会产生热量，而温度是LED光衰和寿命的头号杀手。在设计驱动电路时，散热是必须考虑的重点。
PCB布局:合理的PCB布局，如加大铜箔面积，有助于散热。
铝基板:对于大功率灯带，使用导热性能更好的铝基板是标准做法。
散热器:在封闭或高温环境中，必须加装散热器或风扇进行主动散热。
5050RGB灯带接线图与布线方案：串联与并联
将单个灯珠连接成灯带，就涉及到串联和并联的布线问题。不同的布线方案，决定了灯带的电压、长度和性能。
5050RGB灯带原理图分析
一个典型的12V5050RGB灯带，其基本单元通常是“三灯一串”。即3颗5050RGB灯珠和3个限流电阻串联在一起，构成一个最小回路。然后，将许多这样的回路并联起来，就组成了整条灯带。灯带上通常有4条并行的导线，分别对应VCC、R、G、B。
串联布线：优缺点与适用场景分析
优点:接线简单，需要的导线少。
缺点:一颗灯珠损坏，可能导致整串灯珠都不亮。电压会随着长度增加而累积，不适合长距离连接。
适用场景:单个灯珠的DIY项目，或者长度很短的灯带模块。
并联布线：如何解决长距离压降与亮度不均问题
优点:每个回路独立工作，一颗灯珠损坏不影响其他。可以连接很长。
缺点:需要的导线更多，布线更复杂。
核心问题:长距离并联时，线路末端的电压会低于始端，造成“压降”，导致灯带尾部明显变暗。
解决方案：
使用更粗的导线：降低线路电阻。
两端供电：从灯带的头部和尾部同时接入电源。
分段供电：每隔5米或10米，重新从主电源线接入一次电源，这被称为“并联补电”。
5050RGB灯珠的常见故障与解决方案
即使是高质量的LED产品，在安装或使用不当的情况下也可能出现问题。下面是一些常见故障及其排查方法。
颜色显示不准或偏色问题排查
原因分析:最常见的原因是R/G/B三条控制线中有一条接触不良或接反了。例如，如果绿色不亮，灯带就会显示出品红色。
解决方案:
仔细检查控制器、连接器和灯带焊接处的接线是否牢固、正确。
用万用表测量对应通道是否有信号输出。
尝试更换控制器或一小段灯带进行测试，以定位问题源。
单颗或部分灯珠不亮的原因分析
原因分析:
灯珠本身损坏：过压、过流或静电击穿都可能导致灯珠烧毁。
虚焊或断路：焊接点脱落或PCB铜箔断裂，导致电流无法通过。对于串联电路，一个点的断路会影响一整段。
解决方案:
如果是虚焊，重新焊接即可。
如果灯珠损坏，需要用电烙铁将其取下，并更换一颗同型号的新灯珠。这需要一定的焊接技巧。
灯带闪烁或亮度不稳的修复方法
原因分析:
电源功率不足：电源的额定功率小于灯带的总功率，导致电源过载保护，出现闪烁。
电压不稳定：使用了质量差的电源，输出电压波动大。
接触不良：接头松动会导致电流时断时续。
解决方案:
计算灯带总功率（单米功率×长度），确保电源功率至少比总功率大20%。
更换一个质量可靠的品牌电源。
重新紧固所有连接器和接线端子。
常见问题解答
5050RGB灯带如何接线？
将灯带的VCC（+）、R、G、B四个焊盘/接口，分别连接到RGB控制器的对应输出端。如果灯带过长，记得采用两端供电或分段补电的方式，以保证亮度均匀。
5050RGB灯珠有哪些典型应用领域？
一份2023年的LED行业报告指出，5050RGB灯珠在全球市场的应用正在迅速扩展，特别是在装饰照明（如家庭氛围灯、酒吧KTV灯光）和智能家居领域，预计到2025年，其市场份额将增长20%。此外，它还广泛用于广告标识、舞台灯光、汽车内饰氛围灯和电竞设备等。
如何提高5050RGB控制系统的性能与稳定性？
选用高品质电源：这是系统稳定运行的基石。
做好散热：确保灯带安装在通风良好或有散热措施的地方。
正确接线：使用合适的线材，并确保所有连接牢固可靠。
选择专业的LED产品：像恒彩电子这样拥有核心封装技术和严格质量控制的供应商，能从源头上保证产品的性能和寿命。
5050RGB控制器有哪些类型？
主要分为几类：
红外/射频遥控器：通过遥控器进行简单控制，适合家庭使用。
蓝牙/WiFi控制器：通过手机App进行控制，功能更丰富，可实现音乐律动、定时等。
DMX512控制器：专业级控制器，用于舞台灯光、建筑外墙等大型项目，可实现精准的多设备同步控制。
编程控制器：支持SD卡离线播放或电脑联机控制，用于制作复杂的像素动画效果。
掌握5050RGB控制原理，提升产品竞争力
从PWM调光的基本概念，到灯珠的内部结构，再到驱动电路和布线方案的设计，我们已经全面剖析了5050RGB控制原理的方方面面。掌握这些核心技术知识，不仅能帮助你解决实际应用中遇到的问题，更能让你在产品设计和项目实施中游刃有余，创造出更具吸引力和竞争力的照明解决方案。
