我见过太多因为一个小小的焊盘设计失误，导致整批 PCB 报废或者灯具光衰严重的情况。很多工程师在画板时，往往只关注电气连接，却忽略了 3030 这种中大功率灯珠最核心的需求——散热与应力释放。
其实，3030灯珠焊盘的设计并不复杂，核心在于“Land Pattern”的尺寸把控与热管理。标准的 SMD 3030 封装尺寸为 3.0mm × 3.0mm，其推荐的焊盘通常包含两个电极焊盘（正负极）和一个中央大面积散热焊盘。对于大多数主流品牌（如我们恒彩电子、Cree 或 Bridgelux），整体焊盘区域建议控制在 2.6mm × 2.6mm 左右，以确保回流焊时的自对准效应。
在深入技术细节前，为了节省大家的时间，我总结了几个最关键的“避坑”要点：
焊盘尺寸： 不要直接按灯珠尺寸画，焊盘需外扩 0.2-0.4mm 以利于爬锡。
散热核心： 中间的散热焊盘（Thermal Pad）必须画，且要打过孔（Vias）通向底层铜箔，否则 1W 以上必光衰。
钢网开窗： 散热焊盘钢网建议做“田”字格分割，避免锡膏过多导致灯珠漂移或短路。
通用性误区： 3030、3535 和 5050 的焊盘不能直接通用，强制兼容会牺牲可靠性。
手工焊接： 极难操作，建议使用加热台辅助，仅靠烙铁容易烫坏胶体。
失效处理： 焊盘一旦脱落，高可靠性产品建议直接报废，不要强行飞线。
一、什么是 3030 灯珠？为什么它的焊盘长这样？
在开始画图之前，我们得先搞清楚手里的元器件到底是什么结构。
简单来说，3030 是指长宽均为 3.0mm 的表面贴装器件（SMD）。目前市场上主流的分为EMC3030（热固性环氧树脂）和 PCT3030（热塑性）两种支架结构。
2023-2025 年的行业数据显示，高质量的 EMC3030 灯珠在 1W 功率下，光效已普遍达到 140-170 lm/W，这意味它们虽然亮，但发热量依然不容小觑。

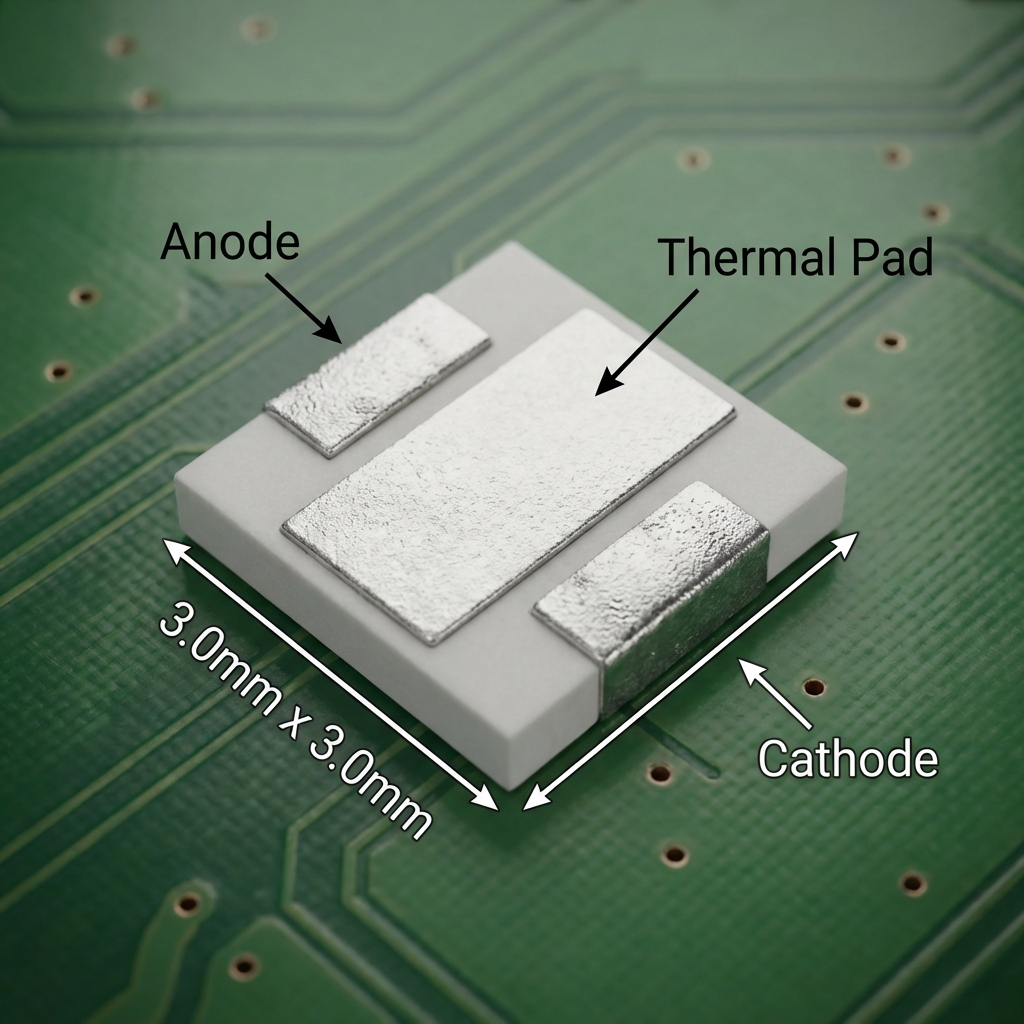

不同于传统的 2835 灯珠（只有两个引脚，散热靠负极），3030 灯珠最大的特点是底部有三个功能区：正极、负极、以及中间独立的（或与负极相连的）大面积散热金属盘。
如果你想了解更多关于这种灯珠的光学特性和内部结构，可以看看我们之前整理的这篇深度文章：smd3030灯珠 是什么灯(这种灯珠有哪些特点)，里面有非常详细的拆解。
所以，你在设计 PCB 时，面对的不仅仅是导电，更是在设计一条“导热高速公路”。
二、3030灯珠焊盘尺寸：主流设计规范
很多新人问我：“有没有通用的 3030灯珠焊盘尺寸 图纸？”
答案是：有参考值，但要看具体厂家的 Datasheet。 不过，基于 IPC-7351 标准和我在恒彩电子的实战经验，以下是一个通用的设计推荐（单位：mm）：

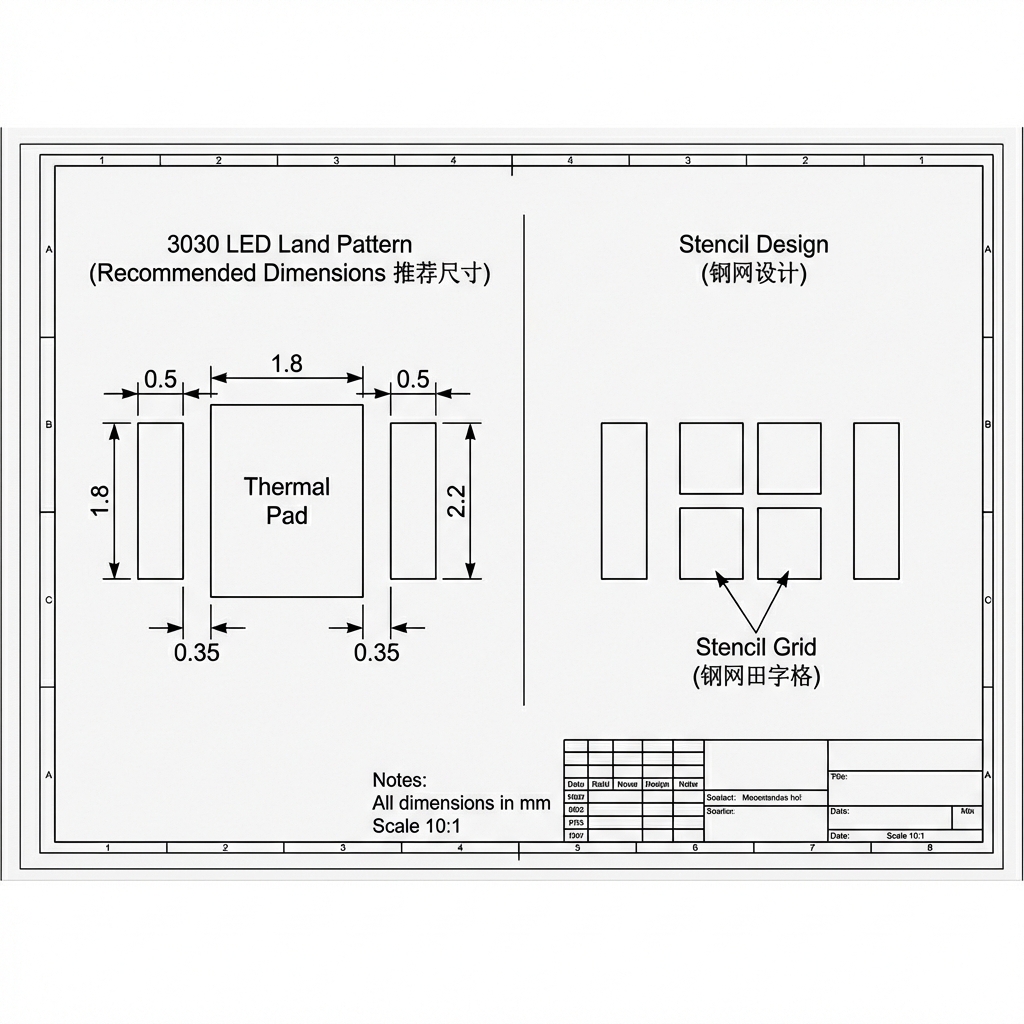

1. 推荐 Land Pattern 数据
整体占用面积： 约 3.6mm (宽) × 2.8mm (高)（含阻焊外扩）。
侧边电极焊盘（Anode/Cathode）： 建议尺寸为 0.5mm (宽) × 1.8mm (高)。
中央散热焊盘（Thermal Pad）： 建议尺寸为 1.8mm (宽) × 2.2mm (高)。
焊盘间距（Gap）： 电极与散热盘之间至少保留 0.35mm 的阻焊桥，防止短路。
2. 阻焊与钢网设计
阻焊层（Solder Mask）： 建议比铜皮单边大 0.05mm（即 2mil），也就是所谓的“阻焊开窗”。
钢网（Stencil）：
电极部分：1:1 开口。
散热焊盘：千万不要 100% 开口！ 建议做成 50%-70% 的覆盖率，采用“田”字形或圆形阵列开口。如果锡膏太多，回流焊时气泡排不出，会把灯珠“顶”起来，造成虚焊或歪斜。

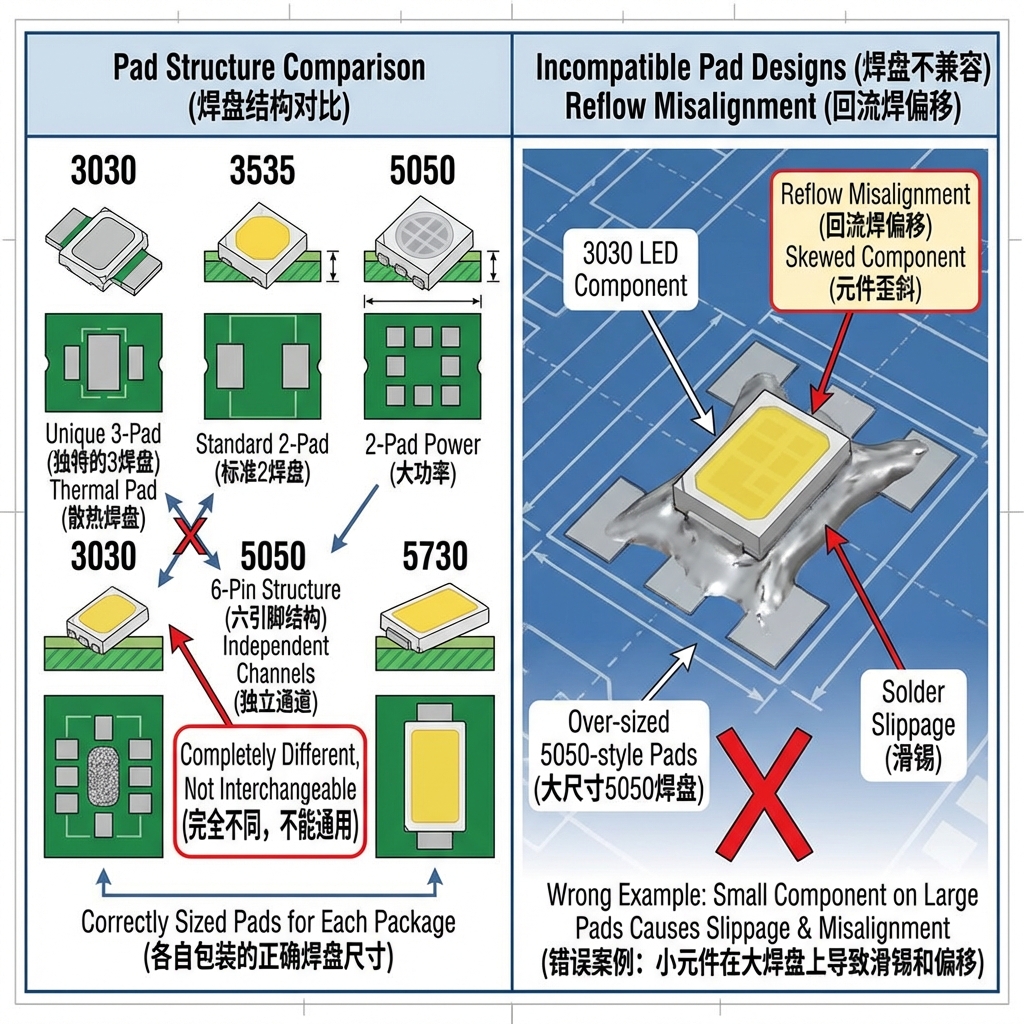

三、3030、3535、5050、5730 焊盘能通用吗？
这是采购和结构工程师最喜欢问的问题，目的是为了减少 PCB 版本。但作为 SEO 和技术专家，我必须诚实地告诉你：大部分情况下，不能通用。
为了让你看得更清楚，我做了一个对比表：
| 封装类型 | 典型尺寸 (mm) | 焊盘结构特征 | 能否互换 | 备注 |
|---|---|---|---|---|
| 3030 | 3.0 × 3.0 | 2电极 + 1大散热盘 | 否 | 属于中大功率，必须考虑底部散热。 |
| 3535 | 3.5 × 3.5 | 陶瓷基板，大散热盘 | 否 | 3535灯珠焊盘通常更宽，且透镜较高，回流曲线也不同。 |
| 5050 | 5.0 × 5.0 | 6个引脚 (RGB/RGBW) | 否 | 5050灯珠焊盘即便是白光，也建议画6个独立焊盘以保证受力均匀。 |
| 5730 | 5.7 × 3.0 | 长条形，2电极+中间散热 | 否 | 5730led灯珠焊盘尺寸是长方形的，电流密度分布完全不同。 |
行业专家观点： “很多工厂为了省事，尝试在 3535 的焊盘上贴 3030，结果发现灯珠在回流焊炉里‘游泳’，最后全都歪了。这是因为液态锡的表面张力无法自动校正不同尺寸的器件。”
特别是 5050灯珠焊盘，市面上有些廉价方案将其简化为两个大长条，这非常危险。一旦 PCB 受热弯曲，长条焊盘极易造成应力集中，拉断灯珠内部金线。
四、3030灯珠怎么焊接？（工艺实战）
设计好了焊盘，下一步就是焊接。3030灯珠焊接其实是门技术活，尤其是对于没有自动化设备的小团队。
1. 回流焊（Reflow Soldering）—— 推荐方案
这是最标准的做法。对于 EMC3030 或陶瓷 3030，推荐使用无铅锡膏（SAC305）。
预热区： 150-200°C，持续 60-120秒。让助焊剂挥发，防止炸锡。
回流区： 217°C 以上时间控制在 60秒左右。
峰值温度： 260°C（切勿超过 10秒）。恒彩电子的灯珠通常能耐受 JEDEC J-STD-020 标准的 3 次回流，但温度过高会导致胶体变黄。
2. 手工焊接与维修 —— 为什么这么难？
很多人搜“3535灯珠焊接视频”或“3030 手焊教程”，看完觉得很简单，一上手就废。
难点： 焊盘在底部，烙铁头根本接触不到！
正确姿势： 必须使用灯珠焊台（恒温加热台/Hot Plate）。
将加热台设定在 240°C 左右。
在 PCB 焊盘上点少量锡膏。
放上灯珠。
把 PCB 放在加热台上，待锡膏融化、灯珠自动归位后，迅速移开冷却。
烙铁补救： 如果必须用烙铁，只能烫 PCB 背面的过孔（如果有）或者稍微加长焊盘引脚进行侧面传热，但风险极高。
五、失效分析：灯珠焊盘焊掉了怎么办？
这是一个非常痛心的话题。当你发现 PCB 上的铜箔连同灯珠一起掉下来时，说明这块板子经历了“惨无人道”的折磨。
灯珠焊盘焊掉了怎么办？
判断原因：
过热： 焊接时间太长，导致铜箔与基材（FR4或铝基）的胶水失效。
机械剥离： 板材受到剧烈弯折。
补救措施（仅限样板）：
如果只是电极焊盘掉了，可以顺着线路刮开绿油，用细铜丝（飞线）连接到灯珠引脚。
如果是散热焊盘掉了，请直接放弃。没有散热通道，3030 灯珠点亮 30 秒内结温就会突破 120°C，瞬间光衰或烧毁。
B端建议：对于量产产品，一旦出现焊盘脱落，整块板应视为报废。返修的可靠性无法满足 3030 这种大功率器件在 2026 年的质量标准。
六、热管理：不仅仅是画个方块
在恒彩电子的技术支持群里，我常强调：焊盘设计就是散热设计的第一步。
对于 1W 左右的 3030 灯珠，PCB 的热阻（R-th）至关重要。
铜箔厚度： 尽量使用 1oz 或 2oz 铜箔。
热过孔（Thermal Vias）： 在中间的散热焊盘区域，至少打 4-6 个直径 0.3mm 的过孔。
背面处理： 如果是 FR4 板，过孔必须通到背面的大面积铺铜区；如果是铝基板，确保绝缘层导热系数 > 1.5 W/m·K。
小贴士： 很多工程师习惯在散热焊盘上覆盖绿油（阻焊），这是错误的！散热焊盘必须裸铜或沉金/喷锡，并与锡膏充分熔合，才能将芯片的热量“抽”出来。
七、选型建议：不仅仅是看尺寸
在选择 3030 灯珠时，除了关注焊盘尺寸，还要看厂商的封装工艺。
比如我们深圳市恒彩电子有限公司，核心团队来自国内光学研究院，我们在封装 EMC3030 时，会特别优化支架的金属表面粗糙度，增加与锡膏的结合力。这意味着，同样的焊盘设计，使用高品质灯珠的剪切推力（Shear Force）会更大，更不容易在运输震动中脱落。
应用场景决定设计：
路灯/工矿灯： 震动大，焊盘需适当加大，增加锡量。
商业照明（筒灯）： 空间小，焊盘需紧凑，防止连锡。
常见问题解答
Q：5730led灯珠焊盘尺寸比 3030 大，是不是更好焊？是的，5730 引脚外露明显，烙铁头容易接触，手工焊接更友好。但 3030 的光学密度和光效通常优于 5730，更适合对体积要求高的高端灯具。
Q：回流焊后灯珠歪了怎么回事？大概率是中间散热焊盘的锡膏量太多，或者两侧电极焊盘不对称（滑锡）。检查钢网开孔，把中间的大孔改成网格状可以解决。
Q：3030 灯珠可以直接替换 2835 吗？不可以。虽然尺寸接近，但 2835 通常没有底部散热盘（或极小），且功率多为 0.2W-0.5W。强行用 3030 替换，PCB 散热能力跟不上，灯珠会很快死灯。
希望这篇文章能帮你搞定 3030 灯珠的焊盘设计。记住，好的焊盘设计是灯具寿命的一半。如果你在设计过程中遇到拿不准的参数，或者需要更详细的封装库文件，欢迎随时交流！
