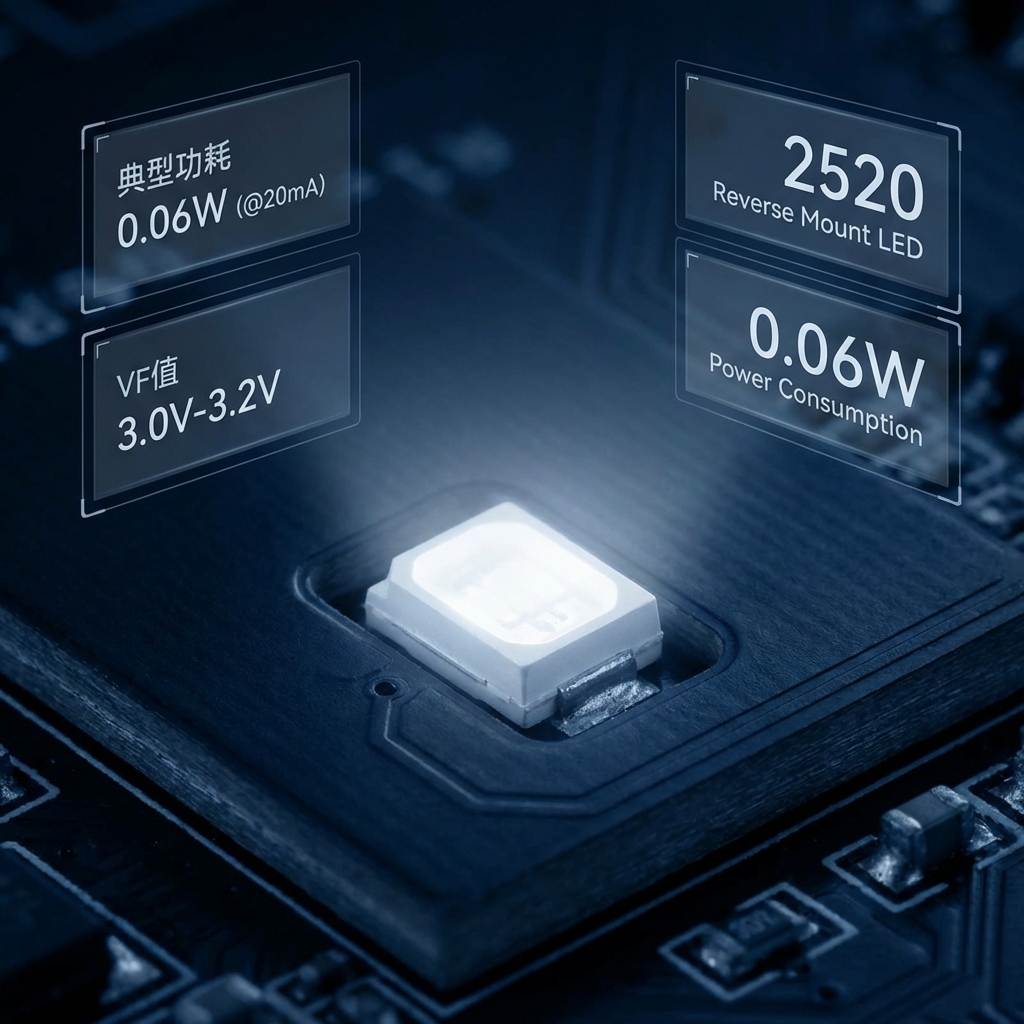

2520反贴白LED在常规标准驱动下（20mA），单颗功耗通常稳定在 0.06W 左右。 这是一个基于典型正向电压（VF值约为3.0V-3.2V）计算得出的行业通用数值。如果是低功耗应用场景（如5mA-10mA驱动），其功耗范围则会显著降低至 0.015W 至 0.03W 之间。
我记得刚开始接触“反贴”工艺时，很多客户最头疼的就是如何在极薄的PCB板上平衡亮度与发热。很多人误以为只要灯珠小，功耗就一定低，其实不然。我在实验室里亲手测试过成千上万颗灯珠，发现哪怕是同一种封装尺寸，不同的芯片方案和电压分档（VF Bin），实际运行功耗可能会有10%-15%的偏差。这对于电池供电的便携设备来说，这点偏差可能就是续航能否达标的关键。
为了让你快速掌握选型要点，这里有几个关键数据
- 典型功耗值：0.06W（@20mA, 3.0V）。
- 低电流功耗：约 0.03W（@10mA）。
- 最大承受功耗：通常建议不超过 0.1W，以保证寿命。
- 电压影响：VF值每增加0.1V，功耗约增加 3-4%。
- 发光效率：低电流下光效（lm/W）通常优于额定大电流。
- 主要应用：超薄背光、按键指示灯、装饰灯带。
- 散热设计：反贴结构利用PCB板开孔散热，对焊盘设计要求较高。
- 最低功耗：$2.8V \times 0.02A = 0.056W$
- 最高功耗：$3.2V \times 0.02A = 0.064W$
- PPA支架：普通材质，耐热性一般，建议严格控制在0.06W以下。
- EMC支架：环氧塑封料，耐高温、抗黄化。如果是这种高配版2520，短时间承受 0.1W - 0.15W 的功耗通常也没问题。
- 拿到VF=2.8V的灯珠，功耗是0.056W。
- 拿到VF=3.2V的灯珠，功耗是0.064W。
- 在0.01W时，可能每瓦能发160流明的光。
- 在0.1W时，可能每瓦只能发120流明的光了。
核心速览：2520反贴白LED的典型功耗范围是多少？
常规驱动下（20mA）的单颗功耗数值 (0.06W区间)
当我们拿到规格书时，最先看到的通常是“额定电流”这一栏。对于2520这种中小功率的贴片LED来说，20mA 是一个黄金标准。
在这个电流下，大多数白光芯片的正向电压（VF）落在 2.8V 到 3.2V 之间。根据物理公式 $P = U \times I$（功率 = 电压 × 电流）：
所以，我们在做工程预算时，通常取一个中间值 0.06W 作为单颗灯珠的功耗标准。这个数值对于电源选型至关重要，它决定了你需要多大功率的驱动电源。
低电流模式（5-10mA）下的功耗表现
并不是所有场景都需要灯珠“火力全开”。在很多按键背光或者状态指示灯的设计中，为了避免眩光刺眼，工程师往往会降低电流使用。
在 5mA 至 10mA 的驱动电流下，2520反贴白的电压通常会稍有下降（因为LED的伏安特性是非线性的）。此时单颗功耗会大幅缩减至 0.015W 到 0.03W。这种“降额使用”不仅极其省电，还能让灯珠的寿命成倍延长，因为PN结产生的热量微乎其微。
工程计算公式：如何快速核算模组总功耗
如果你正在设计一个灯板，上面有100颗2520反贴白，该怎么算总功耗？
行业经验法则： 不要只算典型值，要算“最坏情况”。 总功耗 = 灯珠数量 × (最大VF值 × 驱动电流) / 电源转换效率
举个例子，假设你用的是恒彩电子的高规格2520灯珠，VF最大值为3.2V，电流设定20mA：$单颗最大功耗 = 3.2V \times 0.02A = 0.064W$$100颗总功耗 = 6.4W$
注意：这只是灯珠本身的功耗，还没算上限流电阻或驱动IC的损耗。为了安全起见，预留20%的电源余量是必须的。
什么是2520反贴白LED？封装结构对功耗的影响解析
2520反贴封装的物理尺寸与引脚定义
所谓“2520”，指的就是它的长宽尺寸：2.5mm × 2.0mm。而“反贴”（Reverse Mount / Sink Type）则是它最独特的身份标签。

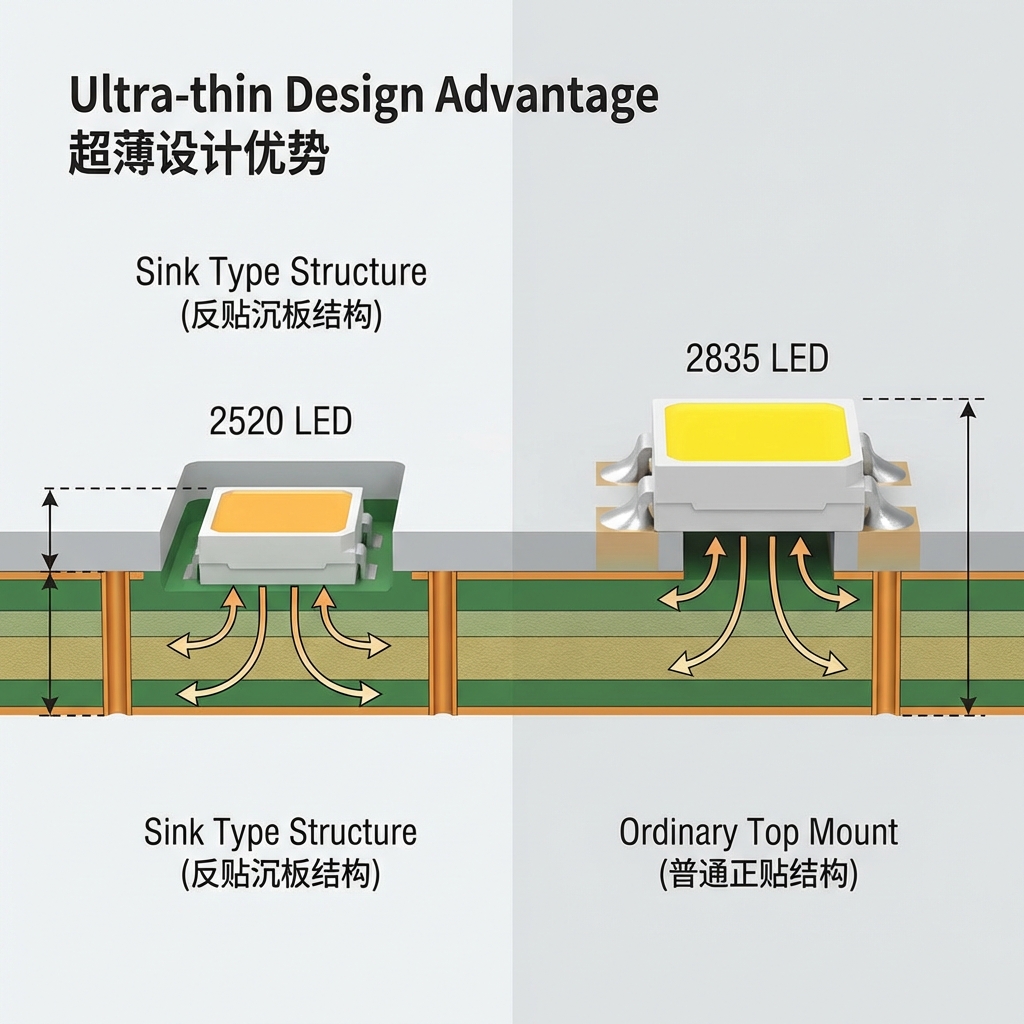

普通的LED（如2835）是焊在PCB板表面，光往上打。而2520反贴LED，是“倒着”装进PCB板的开孔里的，发光面通过PCB板的孔洞射出，或者说是为了让整个发光模组的厚度更薄。这种结构让它成为了超薄电子产品（如超薄键盘、LCD背光模组）的宠儿。
反贴工艺（Sink Type）在散热与功耗承受力上的优势
很多人会问，这种结构会影响功耗承受能力吗？答案是：既有优势也有挑战。
优势在于，反贴结构通常让灯珠的本体嵌入PCB板层中，如果PCB板采用了金属基板或者良好的沉金工艺，热量可以更直接地传导出去。挑战在于，如果开孔精度不够，或者锡膏焊接面积不足，热阻会瞬间飙升。
行业专家观点： “反贴LED的功耗瓶颈往往不在芯片，而在系统级的散热路径。如果PCB开孔设计不合理，即便只有0.06W的功耗，长期积热也会导致亮度快速衰减。”
材料构成：支架导热系数如何决定最大额定功耗
2520封装的支架材料直接决定了它能“吃”多少电。市面上常见的有PPA、PCT和EMC支架。
深圳市恒彩电子有限公司 在这方面非常有经验，我们的核心团队来自国内光学研究院，对支架材料的筛选极其严格。对于要求高可靠性的2520产品，我们通常会建议客户关注支架的导热系数，这比单纯看瓦数更重要。
深度数据：不同驱动电流下的2520反贴白功耗对照表
为了让大家看得更直观，整理了一份典型的测试数据表。这些数据基于我们在实验室对常规批次产品的实测平均值。
| 驱动电流 (mA) | 典型电压 VF (V) | 单颗功耗 (W) | 亮度表现 (相对值) | 推荐应用场景 |
|---|---|---|---|---|
| 5 mA | 2.85 V | 0.014 W | 25% | 待机指示、全黑环境背光 |
| 10 mA | 2.95 V | 0.029 W | 55% | 键盘背光、装饰氛围灯 |
| 20 mA | 3.10 V | 0.062 W | 100% (基准) | 标准照明、LCD侧入式背光 |
| 30 mA | 3.25 V | 0.098 W | 135% | 不推荐长期使用 (需极强散热) |
5mA驱动：背光与指示应用下的微功耗分析
在5mA驱动下，0.014W的功耗几乎可以忽略不计。对于很多手持设备，这意味着即便背光常亮，对电池的压力也极小。这个区间的关键不在于亮度多高，而在于亮度的一致性。低电流下，不同芯片的起亮电压微小差异会被放大，导致有的亮、有的暗。这就考验封装厂的分选能力了。
20mA额定驱动：标准亮度与功耗的平衡点
这是2520反贴白设计的“舒适区”。在这个功耗下（约0.06W），光效最高，发热可控。大多数规格书承诺的50000小时寿命，也是基于这个工况测算的。
极限测试：超过25mA驱动时的非线性功耗与光衰风险
从表格可以看到，当电流拉到30mA时，功耗接近0.1W。虽然亮度提升了35%，但功耗提升了近60%！这意味着多出来的电能并没有变成光，而是变成了废热。
小贴士： 如果你的设计需要更高亮度，千万别试图通过“超频”增加电流来实现。更好的办法是增加灯珠数量，或者换用光效更高的Bin档位。
技术探究：正向电压（VF）如何左右实际功耗？
VF值的分布范围（2.8V-3.2V）带来的功耗差异
不要小看这0.4V的电压差。在批量生产中，LED芯片的VF值是呈正态分布的。如果你的电源是恒流源（比如恒定20mA），那么：
两者相差了14%的功耗！在大规模阵列应用中（比如一个屏幕里用了200颗），这会导致发热不均匀。
为何相同电流下，不同厂家的灯珠功耗不一致？
这主要取决于芯片工艺和导电胶/金线的质量。有些低端厂家为了省成本，使用尺寸较小的芯片或劣质导电胶，会导致内部等效电阻增加。这不仅拉高了VF值（增加了无效功耗），还埋下了死灯的隐患。
工程建议：如何通过筛选VF档位来优化整灯能效
为了追求极致的功耗控制，你可以要求供应商提供 VF分档（Voltage Binning） 服务。比如，指定只要 3.0V-3.1V 这个0.1V区间的产品。这样不仅能把总功耗算得非常精准，还能保证并联电路中的电流分配更均匀。
我们在做一些高精密传感设备的光源时，对参数的一致性要求极高。虽然2520主要是照明用，但原理相通。如果你对高精度LED技术感兴趣，可以参考我们关于3D VCSEL传感LED灯珠的深入解析，里面提到的对电参数的严苛管控逻辑，同样适用于高品质的白光LED选型。
能效分析：2520反贴白LED的功耗与亮度（lm/mW）关系
光效曲线解析：并非功耗越高亮度越高
很多新手容易掉进一个陷阱：觉得瓦数越大越亮。实际上，LED存在一个“光效下垂”（Droop）现象。随着电流增加，内部量子效率会下降。
低功耗高亮版 vs 普通版的芯片技术差异
现在市面上有一种“高亮低功耗”版的2520。它们采用了尺寸更大的芯片或者倒装芯片工艺。这种产品能在同样的0.06W功耗下，输出比普通品高出20%的流明值。或者反过来说，为了达到同样的亮度，你只需要给它0.04W的电。这对于节能指标严格的项目非常有用。
如何计算发光效率以评估LED品质
发光效率 = 总光通量 (lm) / 实际功耗 (W)
如果你测得一颗灯珠亮6流明，消耗0.06瓦：$效率 = 6lm / 0.06W = 100 lm/W$如果算出来只有60-70 lm/W，那说明这颗灯珠的技术可能已经过时，或者芯片品质较差。
横向对比：2520反贴白 vs 2835/3528等常见灯珠功耗
| 对比维度 | 2520 反贴白 | 2835 正贴 | 3528 正贴 |
|---|---|---|---|
| 典型功率 | 0.06W | 0.2W / 0.5W | 0.06W |
| 发光方向 | 侧面/沉板发光 | 顶部发光 | 顶部发光 |
| 散热能力 | 中等 (依赖PCB开孔) | 优 (自带大散热片) | 差 (老式结构) |
| 厚度优势 | 极佳 (沉板设计) | 一般 | 一般 |
同瓦数下的体积对比：2520反贴的空间优势
虽然3528也是0.06W级别的老前辈，但它的体积比2520大了一圈。2520在保持同样低功耗的同时，把体积缩小了近40%，这为设计师留出了宝贵的PCB布板空间。
应用场景差异：为什么超薄背光首选2520反贴而非2835
2835虽然也能做0.06W，但它通常设计为0.2W甚至0.5W的中功率应用，体积偏大且厚度较厚。如果你的产品要求整机厚度控制在5mm以内（比如平板电脑皮套键盘），2835根本装不进去，这时候2520反贴是唯一能兼顾功耗、亮度和厚度的选择。
可靠性视角：功耗过高带来的风险与品质判断
热阻效应：高功耗导致结温（Tj）升高的后果
功耗本身不是问题，热才是问题。0.06W看起来很小，但如果集中在微小的芯片面积上，热密度其实很高。如果功耗超标，结温（Tj）会迅速超过120℃，导致封装胶体发黄、荧光粉老化，最终结果就是光衰——灯变暗了，甚至变蓝了。
如何通过功耗稳定性判断封装工艺
一个优质的2520反贴灯珠，在点亮1000小时后，其VF值和功耗应该保持稳定。如果发现使用一段时间后，VF值升高（导致同电流下功耗增加），往往意味着内部出现了接触不良或晶格缺陷。
恒彩电子 拥有近二十年的封装技术背景，我们的产品在出厂前都会经过高温高湿老化测试，确保在额定功耗下长期工作的稳定性。
行业数据论证： 根据可靠性实验室数据，当LED实际运行功耗超过额定值20%时，每升高10℃的结温，LED的预期寿命将缩短一半（Arrhenius模型）。
2520反贴白LED功耗相关常见问题
2520反贴白最大能承受多少瓦的功耗？虽然理论极限可能在0.1W左右，但强烈建议不要超过 0.08W。为了长期可靠性，请将其控制在0.06W（20mA）以内。
反贴和正贴LED在功耗上有区别吗？在芯片规格相同的情况下，两者的电功耗完全一样。区别在于光效和热功耗。反贴结构由于发光角度和散热路径的不同，实际应用中的光利用率可能会有所差异。
如何测量2520反贴白的实际工作功耗？不要只看电源的输出。应当使用万用表，串联测量流过灯珠的实际电流，并联测量灯珠两端的实际电压，然后两者相乘。
使用2520反贴白做显示背光时，推荐的电流是多少？对于侧入式背光，推荐 15mA - 18mA。这个区间能兼顾亮度要求，同时避开20mA的满负荷发热区，让背光模组更耐用。
选择2520反贴白LED时，功耗不仅仅是一个简单的数字（0.06W），它背后代表着芯片的能效比、封装的散热能力以及整个电路系统的稳定性。
如果你正在寻找参数精准、分档细致且经得起严苛测试的2520反贴灯珠，建议优先考虑像 恒彩电子 这样具备独立实验室和全自动生产线的源头厂家。不管是需要极致的低功耗，还是高亮度的高效方案，只有搞懂了这些细微的参数差异，才能让你的产品在市场上更具竞争力。
