LED灯具的光通量（Luminous Flux）是指光源在单位时间内辐射出的、人眼所能感知到的光能量总和，单位是流明（lm）。要准确测量LED灯具的光通量，最权威的方法是使用积分球系统（Integrating Sphere）或分布式光度计（Goniophotometer），并遵循IES LM-79等行业标准进行测试。 对于工程估算，则可以通过“光源功率 × 光效 × 系统效率”的公式进行推算。
记得刚入行时，我总是分不清“亮度”和“光通量”的区别，直到一位老工程师告诉我：“光通量是灯泡使出的‘总力气’，而亮度是你眼睛感觉到的‘刺眼程度’。”
在恒彩电子的独立实验室里，我们每天都在重复这些测量工作。因为我们深知，对于B端采购和工程师来说，光通量不仅仅是一个数字，它是衡量灯具是否偷工减料、散热设计是否合格的“照妖镜”。
以下是关于LED光通量测量的核心要点速览：
核心定义：光通量是光源发出的总光量，与方向无关，单位是流明（lm）。
测量神器：积分球适合测量总光通量和色温；分布光度计适合测量光强分布。
黄金标准：IES LM-79-08 是目前固态照明产品光电测量的核心标准。
计算逻辑：理论光通量 ≠ 实际输出，必须扣除透镜损耗和热光衰。
关键影响：结温越高，光通量越低；SMD封装材料直接决定光效维持率。
应用差异：路灯看重定向光通量，室内照明看重总光通量。
什么是LED灯具光通量？核心定义与工程意义
在深入测量技术之前，我们必须先“校准”一下概念。很多客户在选型时，容易被“高亮度”这个词误导。其实，光通量（Luminous Flux）才是衡量光源输出能力的物理量。

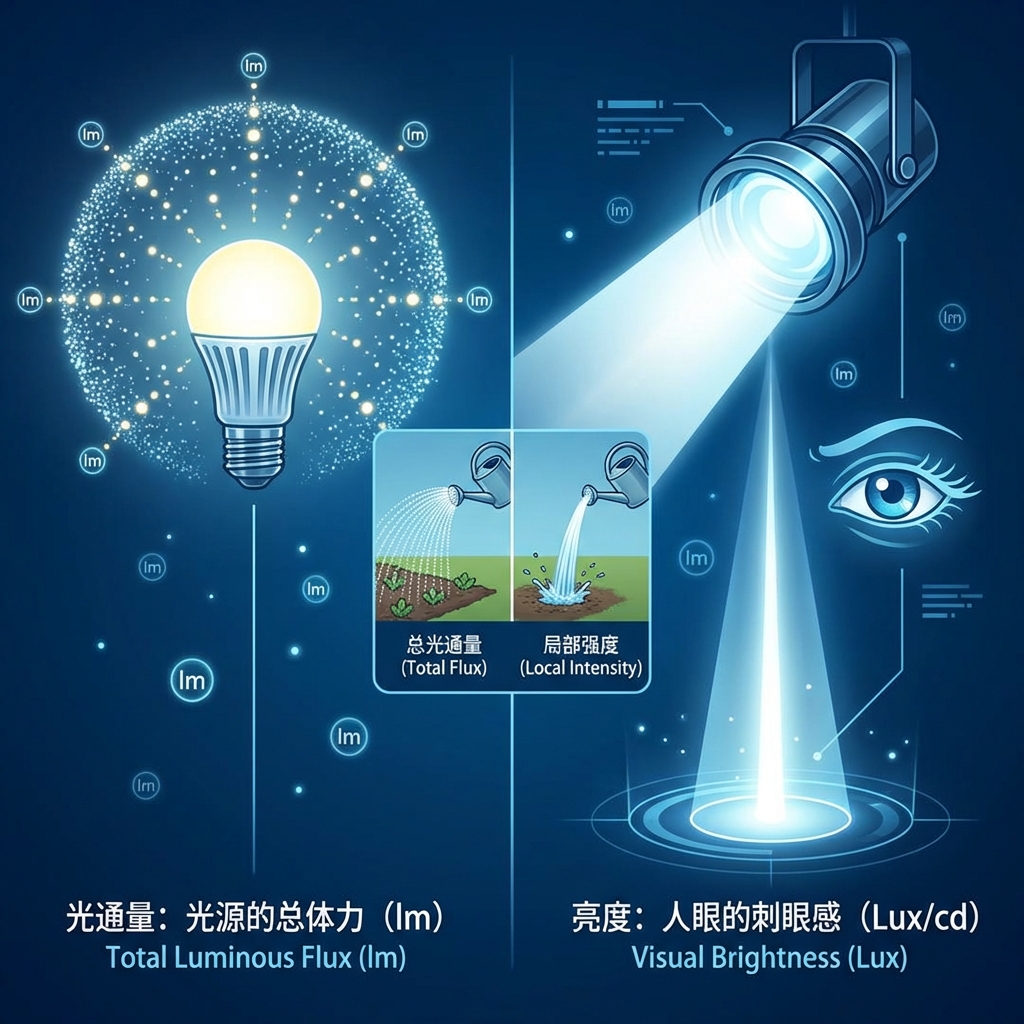

想象一下，你手里拿着一个喷壶浇花。喷壶喷出的总水量，就是“光通量”。而这些水落在地面某一点的湿润程度，那是“照度”（Illuminance）。如果你把喷嘴调细，水柱变得很急很强，看起来很“亮”（亮度高），但其实总水量（光通量）并没有变。
专家指出，在B2B采购中，过度追求高亮度而忽视总光通量是一个常见的误区。高亮度可能只是因为光束角很窄，而高光通量才代表了光源的真实效率和等级。
为什么光通量如此重要？因为它直接挂钩你的电费和工程质量。一个标称100W的LED路灯，如果光通量只有8000lm（光效80lm/W），那它就是几年前的淘汰技术；如果能达到16000lm（160lm/W），那就是目前的一线水准。对于我们恒彩电子这样拥有近二十年封装背景的企业来说，提升每一流明的光通量，都需要在芯片、荧光粉和封装胶水上做足文章。

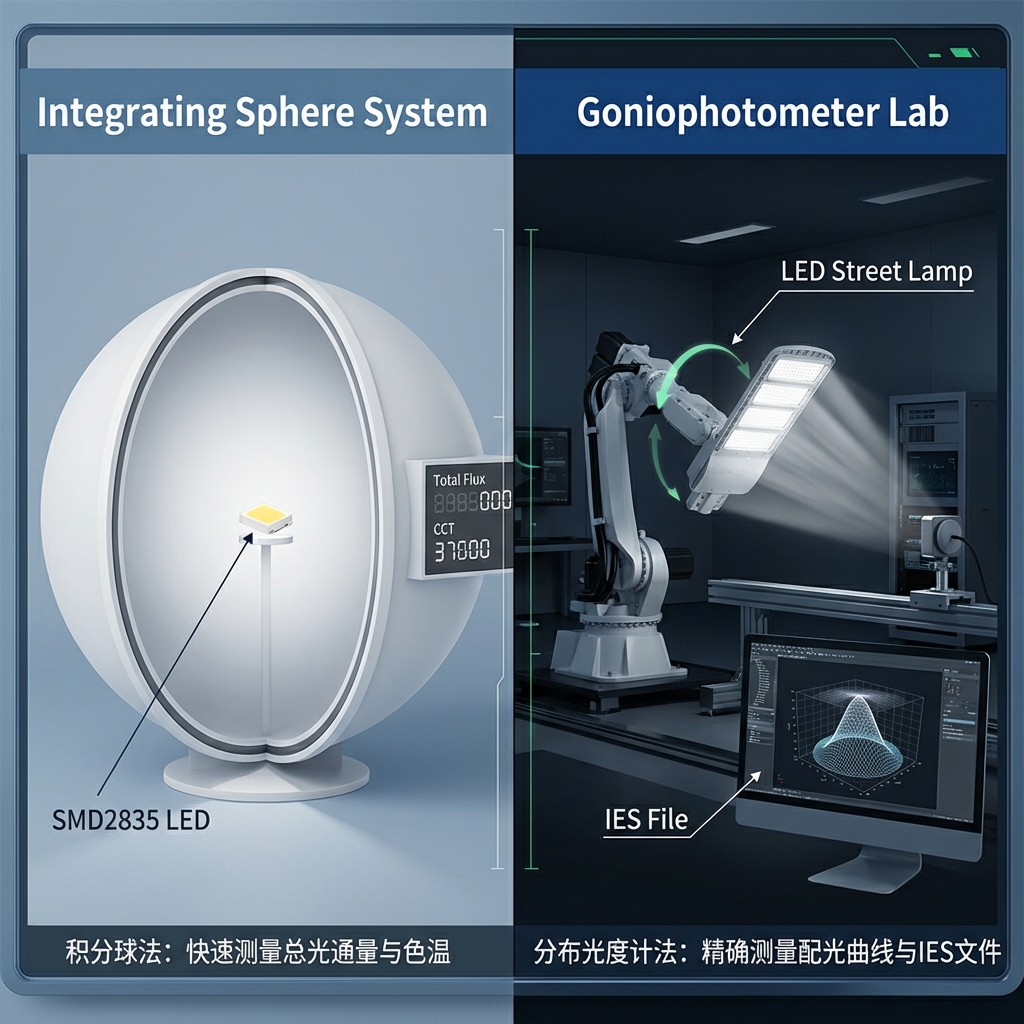

LED光通量测量方法详解：积分球法与光度计法
要得到准确的光通量数据，靠眼睛看是不行的，必须动用专业设备。目前行业内主要有两种“流派”：积分球法和分布光度计法。
1. 积分球测量法（Integrating Sphere）
这是最常见的快速测量方式。积分球是一个空心的球体，内壁涂有白色的漫反射材料（通常是硫酸钡或PTFE）。
工作原理是这样的：将LED灯珠或灯具放入球体中心（或球壁开口处），灯具发出的光在球内壁经过无数次漫反射，最终变得非常均匀。在球壁的一个小窗口上安装探头，就能测出整个球内的光照度，从而推算出总光通量。
优点：速度快，几秒钟出结果；不仅能测光通量，配合光谱仪还能测色温（CCT）、显色指数（CRI）和光谱分布。
缺点：受灯具自身挡光（自吸收效应）影响较大，需要严格的辅助灯校正。
我们公司在测试SMD2835或EMC3030系列灯珠时，主要就用这种方法，效率极高。
2. 分布式光度计测量法（Goniophotometer）
如果说积分球是“一口吞”，那分布光度计就是“切片扫描”。这通常在一个巨大的暗室中进行。
操作流程：通过机械臂转动灯具（或转动探头），在空间的不同角度逐点测量光强。最后通过积分计算，把所有方向的光强加起来，得到总光通量。
优点：精度极高，不需要标准灯对比；能生成IES文件（配光曲线），这对做照明设计的工程师至关重要。
缺点：设备昂贵，占地面积大，测试一个灯具可能需要半小时甚至更久。
行业数据表明，对于发光角度小于120°的定向照明灯具（如射灯、路灯），使用分布光度计测量的误差通常小于1%，而积分球的误差可能达到2%-5%。
在某些高精尖领域，比如传感类光源的测试，对设备的精度要求更高。一篇文章带您深入了解3D VCSEL传感LED灯珠，这类产品虽然光通量不大，但对光束的精准控制要求极高，测量原理也与普通照明有所不同。
LED光通量计算公式与理论估算
有时候在项目前期，手里没有样品，只有规格书，怎么判断光通量够不够？这时候就需要用到计算公式了。
基础公式：$$ \Phi = P \times \eta \times k $$
$\Phi$ (Phi)：总光通量 (lm)
$P$：LED光源的总功率 (W)
$\eta$ (Eta)：光源的标称光效 (lm/W)
$k$：系统效率系数 (0.75 - 0.9)
这个 $k$ 值是关键中的关键。 很多厂家只告诉你灯珠的光效是180lm/W，但做成灯具后，你要扣除以下损耗：
光学损耗：透镜、反光杯、玻璃罩会吃掉10%-15%的光。
热损耗：LED在85℃结温下的光通量，比25℃冷态下要低10%-15%。
电源损耗：驱动电源的效率也会影响最终输出。

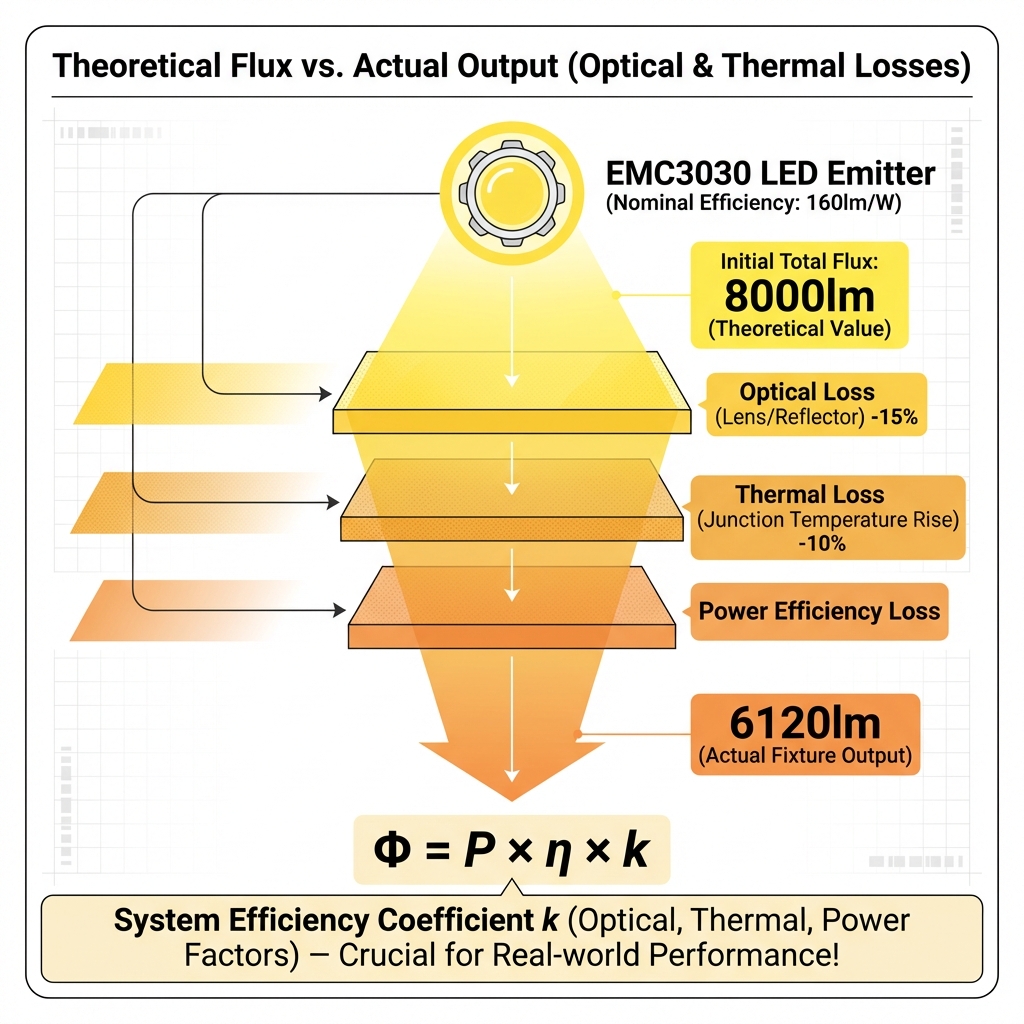

实战案例：假设你要采购一款50W的LED路灯，使用的是恒彩电子的EMC3030灯珠，灯珠规格书写着160lm/W。理论光通量 = 50W × 160lm/W = 8000lm。但实际灯具光通量 ≈ 8000lm × 0.85 (透镜损耗) × 0.9 (热损耗) = 6120lm。
LED灯具光通量估算表
| 灯具类型 | 光源类型 | 常见光效 (光源) | 系统效率系数 | 估算整灯光效 |
|---|---|---|---|---|
| LED球泡灯 | SMD2835 | 120-140 lm/W | 0.85 | 100-120 lm/W |
| LED路灯 | EMC3030/5050 | 160-190 lm/W | 0.80 | 130-150 lm/W |
| LED工矿灯 | COB | 130-150 lm/W | 0.90 | 115-135 lm/W |
行业标准与测试规范：LM-79 与 CIE 标准
做B端生意，没有标准就是耍流氓。在LED光通量测量领域，你必须熟读 IES LM-79-08 标准。
这是北美照明工程学会（IESNA）制定的“圣经”。它规定了固态照明产品（SSL）的电气和光度测量方法。
LM-79标准的核心要求包括：
环境温度：测试必须在25℃ ±1℃的环境下进行。温度每波动一点，光通量都会变。
气流控制：灯具周围不能有明显的风吹，因为风会带走热量，改变结温，进而改变光通量。
稳定时间：这是最考验耐心的。灯具点亮后，必须监测其光输出和功率。只有当每15分钟的变化幅度小于0.5%时，才能认为灯具已经“热稳定”，此时记录的数据才有效。
2024年的CIE数据显示，遵循LM-79标准进行测试的实验室，其光通量测量的一致性可以达到98%以上，这对于国际贸易中的互信至关重要。
除了LM-79，还有一个重要的参数是 光通量维持率（Lumen Maintenance），通常参考 LM-80 标准。它不是测现在的光通量，而是预测几万小时后，这个灯还能剩多少光。
影响LED灯具光通量稳定性的关键技术因素
为什么同样的芯片，不同厂家封装出来的光通量差异巨大？为什么有的灯刚点亮很亮，过半小时就暗了？
这背后主要看热管理和封装技术。
1. 结温（Junction Temperature）是隐形杀手LED怕热。结温每升高10℃，光通量可能下降2%-5%。恒彩电子的核心团队来自国内光学研究院，我们特别注重封装时的固晶工艺和基板导热。如果我们用陶瓷基板替代普通的铝基板，热阻更低，光通量输出就更稳。
2. 封装材料的抗老化性市面上便宜的灯珠用PPA支架，时间久了会发黄，这一黄，光通量就“断崖式”下跌。而高端产品（如我们的EMC系列）采用环氧模塑料，耐高温、抗紫外线，用个三五年，支架还是白的，反射率依然高，光通量自然就保住了。
3. 驱动电流的纹波电流不稳，光通量就会闪烁。虽然人眼可能看不出高频闪烁，但积分球能测出来。劣质电源会导致平均光通量低于标称值。
Tip: 在查看第三方检测报告时，不要只看“初始光通量”，一定要看“热态光通量”或“稳定后光通量”。前者是虚的，后者才是你真正买到的光。
常见问题解答 (技术向)
Q：为什么我自己用手持照度计测出来的数据，和厂家给的光通量对不上？A：这是一个经典误会。手持照度计测的是“勒克斯（Lux）”，是某个点的照度；厂家标的是“流明（lm）”，是总光量。你不能用照度计直接测出流明，除非你在一个完全黑暗的房间里，按照九点法或区域法进行复杂的积分计算。现场简易测试只能作为参考，不能作为验收依据。
Q：LED灯具的光通量越高越好吗？A：不一定。光通量高意味着亮，但也可能带来眩光（Glare）。在办公室或教室照明中，我们更看重UGR（统一眩光值）。一个光通量极高但刺眼的灯，是失败的产品。好的设计是在保证光通量达标的前提下，把光控制在舒服的区域。
Q：光衰和光通量有什么关系？A：光衰就是光通量随时间的减少。行业标准通常以L70为寿命终点，意思是当光通量下降到初始值的70%时，认为这个灯该退休了。
Q：如何判断商家的光通量参数有没有虚标？A：看光效（lm/W）。目前量产的LED成品灯具，整灯光效如果超过200lm/W，大概率是虚标（或者是极高成本的实验室产品）。如果商家告诉你一个几十块钱的投光灯光效有180lm/W，请保持警惕。
通过精确的测量和科学的计算，我们才能透过参数表看到LED灯具的本质。无论您是正在寻找高性能LED光源的研发工程师，还是负责项目的采购经理，理解光通量的测量逻辑，都能帮助您避开低质产品的坑。
在恒彩电子，我们坚持用数据说话。每一颗灯珠的出厂，都经过了严格的光电参数测试。因为我们相信，只有精准的光，才能照亮更清晰的未来。如果您对特定的光谱或高光效方案有疑问，欢迎随时与我们的技术团队交流。
