3535 LED灯珠是指封装尺寸为 3.5mm x 3.5mm 的表面贴装（SMD）发光二极管，它是目前大功率照明领域的主流封装形式。其核心参数通常涵盖 1W至5W 的功率范围，正向电压在 2.8V-3.6V（白光/蓝光/绿光）或 2.0V-2.6V（红光/黄光）之间。得益于陶瓷基板或EMC支架的优异导热性，3535封装能够承受 350mA至1500mA 的大电流驱动，主要应用于路灯、车灯、手电筒以及植物照明等对光通量密度和可靠性要求极高的场景。

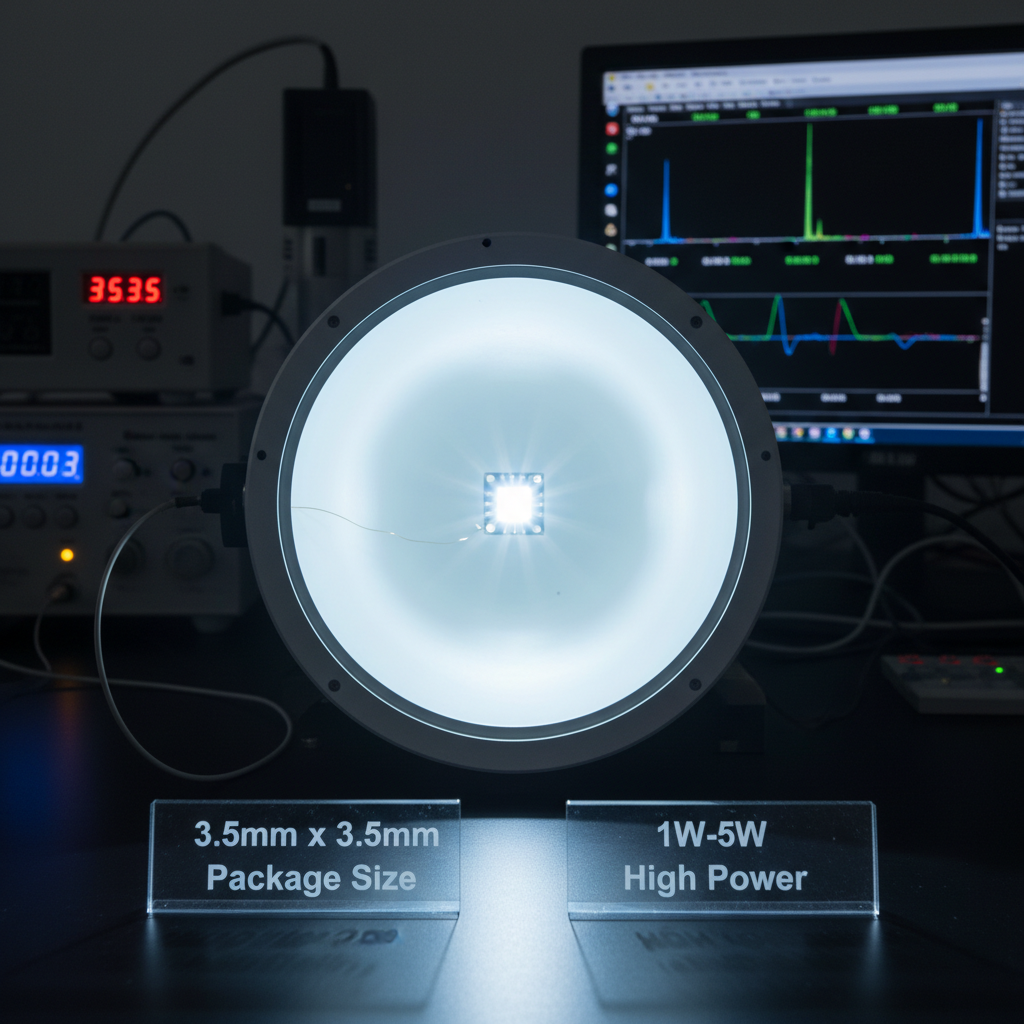

在我作为 恒彩电子 技术编辑的这些年里，我经常泡在我们的独立实验室里。我亲眼看着一颗小小的3535芯片在积分球中被点亮，那一瞬间爆发出的亮度总是让我惊叹。很多工程师朋友问我，为什么同样的尺寸，有些灯珠能跑3瓦，有些只能跑1瓦？其实，这一切都隐藏在枯燥的参数表背后。今天，我就剥开这些数据的外衣，用大白话带大家看透3535灯珠的本质。
核心参数快速概览
为了方便大家快速查阅，我整理了3535 LED灯珠最关键的几个技术指标：
- 封装尺寸：3.5mm x 3.5mm x 1.9mm（高度视透镜而定）。
- 额定功率：常规为 1W-3W，陶瓷高配版可达 5W。
- 驱动电流 (If)：标准测试电流 350mA，最大电流可达 700mA-1500mA。
- 光通量 (Φv)：单颗亮度范围通常在 120lm - 160lm (@350mA)。
- 热阻 (Rth)：陶瓷封装通常 < 5°C/W，这是散热的关键。
- 发光角度：常见 120°，配合透镜可做成 60° 或 90°。
- 显色指数 (CRI)：Ra 70 (户外常用), Ra 80, Ra 90+ (高显指)。
深入解析3535 LED灯珠的光电参数
如果你想设计一款耐用的灯具，光看亮度是不够的。你需要读懂电压、电流和光效之间的微妙关系。
1. 正向电压 (Vf) 与 电流 (If) 的博弈
在工程设计中，电压参数决定了驱动电源的选型。3535灯珠的电压不是一个固定值，它会随着电流的升高而微幅上升，随着温度的升高而下降。
- 白光/蓝光/绿光：通常采用InGaN芯片，电压范围在 2.8V - 3.4V。
- 红光/黄光：采用AlGaInP芯片，电压较低，在 2.0V - 2.6V。
💡 注意：在串联电路设计中，必须考虑电压分档（Binning）。如果同一串电路中灯珠Vf值差异过大，会导致电流分配不均，进而影响整体寿命。
2. 光通量 (Luminous Flux) 与 光效
这是大家最关心的“亮度”。现在的3535灯珠，光效已经非常成熟。通常我们在规格书中看到的亮度，是在 25°C 结温 和 350mA 电流下测试的。但在实际工作中，结温往往高达 85°C，这时候亮度会下降 10% - 15%。
行业数据显示，高品质的3535陶瓷封装灯珠，在85°C高温工况下，其光通量维持率仍能保持在 95% 以上，而普通PPA支架产品可能跌至 85% 以下。
3. 色温 (CCT) 与 显色指数 (CRI)
色温决定了光的颜色是冷还是暖。而显色指数（Ra）决定了物体在灯光下是否“真实”。
- 户外路灯：通常选择 3000K-5000K，Ra 70，追求高光效。
- 室内商照：通常选择 3000K-4000K，Ra 90+，追求色彩还原。
3535 LED灯珠的内部材料与封装结构
很多客户问我，为什么恒彩电子的灯珠比市面上的某些产品更“抗造”？这其实是材料工程学的胜利。3535不仅仅是一个尺寸标准，更是材料的竞技场。

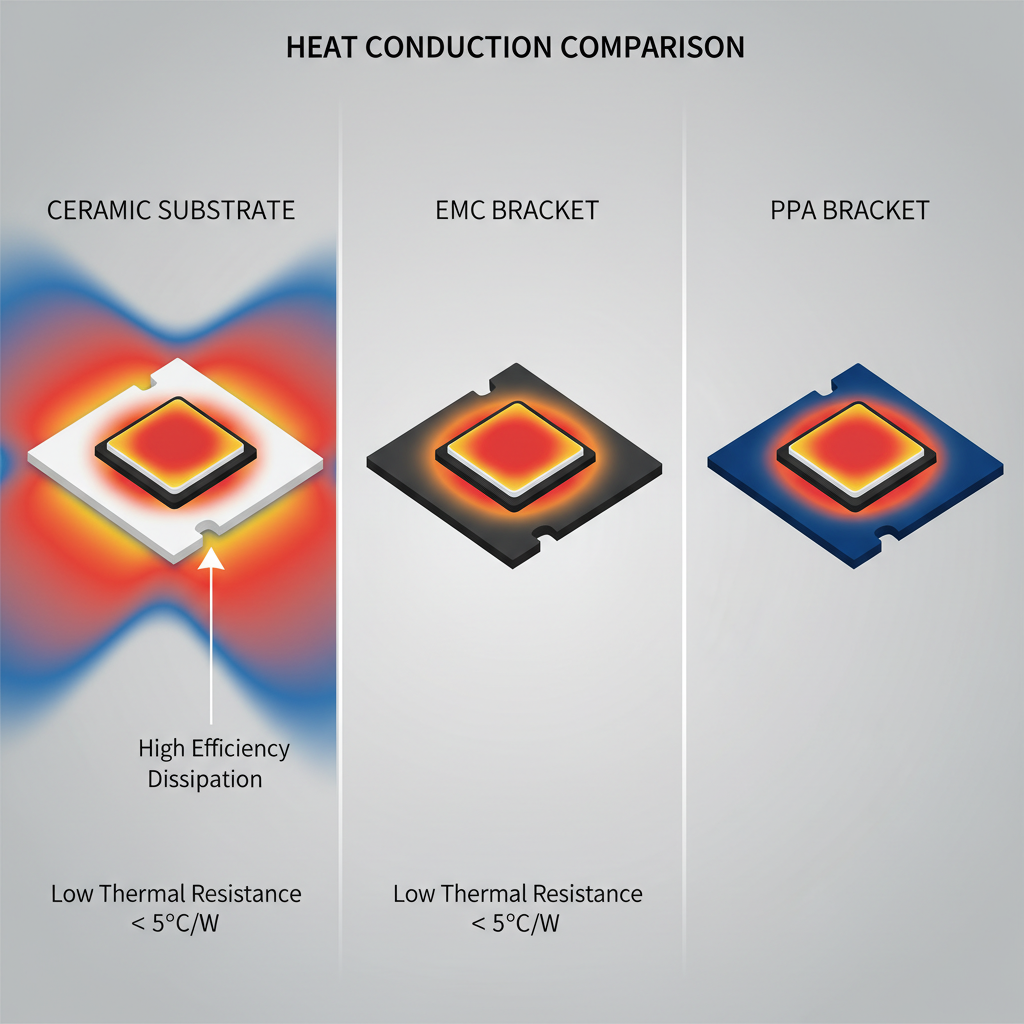

基板材料：陶瓷 vs EMC vs PPA
这是决定3535灯珠“段位”的核心。
| 支架材料 | 导热系数 (W/m·K) | 耐热性 | 成本 | 典型应用 |
|---|---|---|---|---|
| 陶瓷 (Al₂O₃/AlN) | 20 - 170 | 极高 (>300°C) | 高 | 路灯、车灯、大功率工矿灯 |
| EMC (环氧树脂) | 1 - 3 | 高 (260°C) | 中 | 室内照明、背光源 |
| PPA/PCT | 0.2 - 0.5 | 一般 (<120°C) | 低 | 低端手电筒、指示灯 |
我们公司主要专注于高端陶瓷封装和EMC系列，因为在近二十年的封装技术沉淀中，我们深知：基板如果不导热，芯片再好也是徒劳。

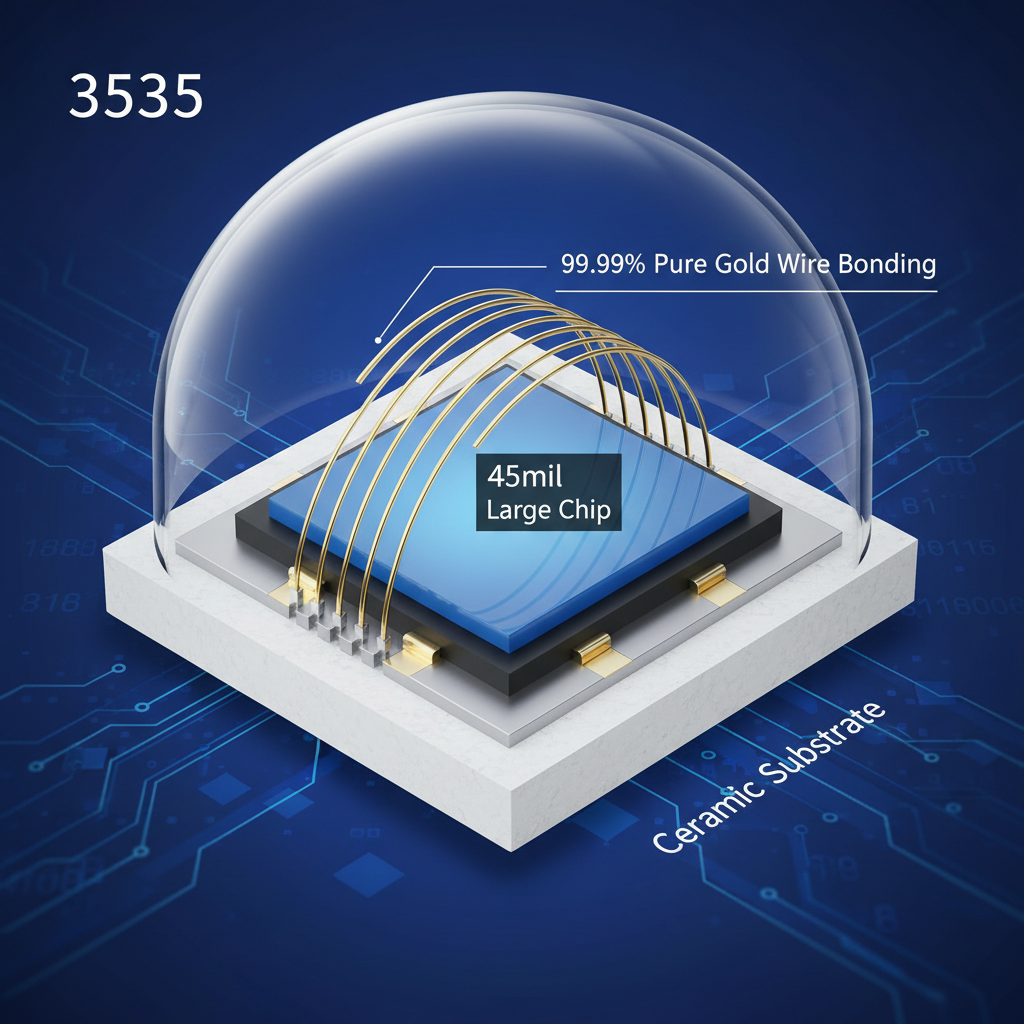

芯片尺寸与金线工艺
有些厂家为了省成本，会用小尺寸芯片（如30mil）冒充大功率芯片。但真正的3535大功率灯珠，内部通常封装的是 40mil 甚至 45mil 的大尺寸芯片。芯片越大，电流承受能力越强，光斑也越均匀。
此外，连接芯片和支架的“金线”也非常关键。
优秀的封装工艺必然采用 99.99% 纯金线 进行键合。合金线虽然便宜，但在冷热冲击下极易断裂，导致死灯。
例如，在我们的一款特殊产品 3535陶瓷红+红外双色LED 中，为了保证红外波段和红光在同一基板上稳定工作，我们采用了高导热的陶瓷基板配合纯金线工艺，这在安防监控补光领域至关重要。
热学参数与散热设计规范
如果你是负责硬件设计的工程师，这一节可能是整篇文章最重要的部分。热是LED最大的敌人。
热阻 (Thermal Resistance, Rth)
热阻越低，热量从芯片导出到PCB板的速度就越快。3535封装的一大优势就是低热阻。
- 普通 2835 灯珠热阻：20-50 °C/W。
- 3535 陶瓷灯珠热阻：4-6 °C/W。
结温 (Tj) 的红线
结温是指LED芯片PN结的温度。大多数3535灯珠的最高允许结温是 150°C。但在实际设计中，我强烈建议将结温控制在 105°C 以下。
散热设计建议：
- 对于1W以上的3535灯珠，必须使用 铝基板 (MCPCB) 或 铜基板。
- PCB上的焊盘设计应尽量增大散热面积，3535中间的散热焊盘（Thermal Pad）必须与基板良好焊接，且不能做电气连接（通常是绝缘的，但也有些是负极，需看规格书）。
不同规格3535 LED灯珠的技术对比
很多时候，选型就是一个取舍的过程。
3535 vs 5050
- 3535：通常是单芯片封装，点光源特性极佳，适合配合透镜做二次光学设计（聚光）。光密度高。
- 5050：尺寸更大，内部通常封装3颗芯片。适合做RGB全彩或者追求面发光的柔和效果，但在大功率投光灯上，光控不如3535精准。
3535 vs 2835
- 2835：属于中功率（0.2W-0.5W），主要靠引脚散热，过大电流会烧毁。适合室内灯管、面板灯。
- 3535：属于大功率（1W-3W），靠底部大面积焊盘散热。适合户外、车灯等恶劣环境。

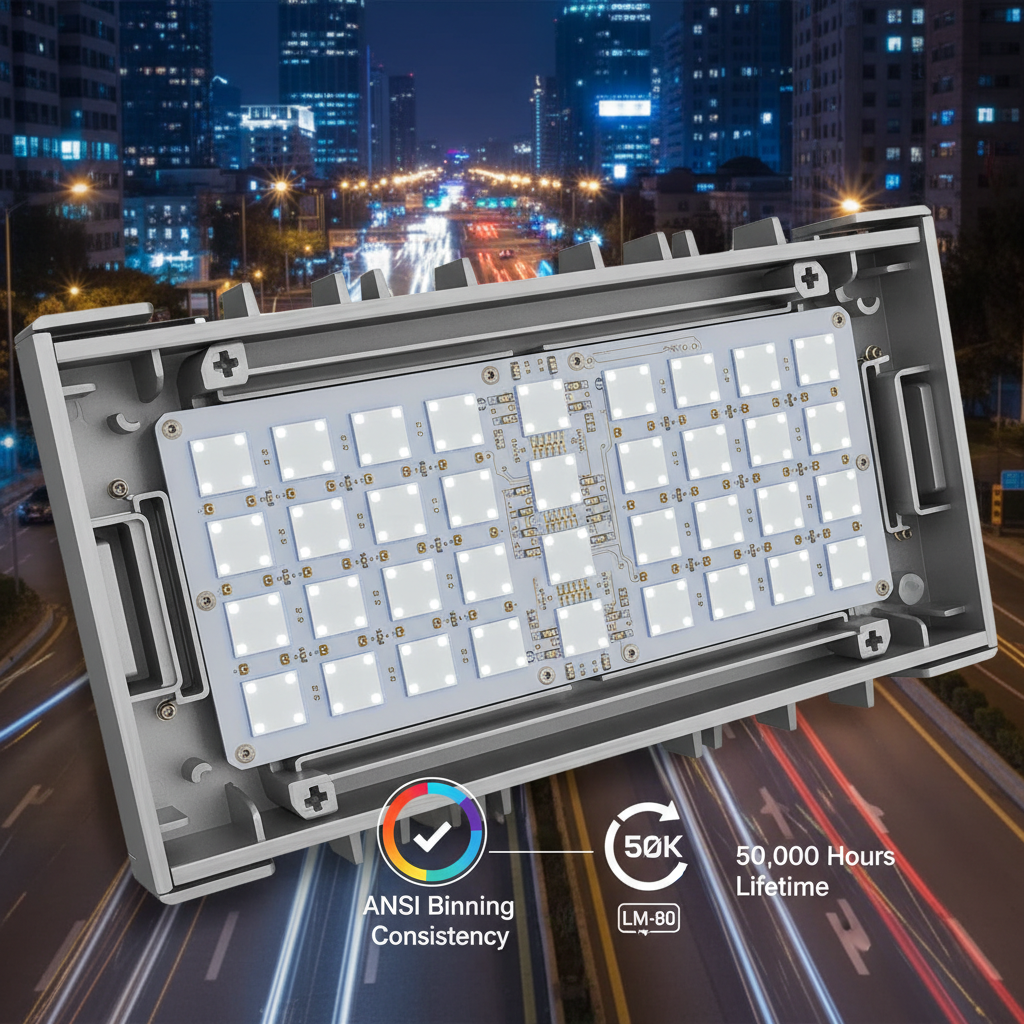

3535 LED灯珠的分选标准与可靠性测试
在B端采购中，一致性就是生命。你买一卷灯珠，不能第一颗是冷白，第十颗变暖白了。
ANSI Binning (分档标准)
正规厂家会按照 ANSI 标准对色温进行分档。高端应用会要求 3步麦克亚当椭圆 (3-Step MacAdam Ellipse) 分档，这意味着人眼几乎无法察觉出光色的差异。而普通工程可能接受 5步 或 7步 分档。
LM-80 测试
这是衡量寿命的硬指标。LM-80 报告会告诉你，这颗灯珠在点亮 6000 小时甚至 10000 小时后，亮度还剩多少。
只有通过了 LM-80 测试的3535灯珠，才能在投标书中承诺 50,000 小时的使用寿命。
常见技术疑问解答
在和客户沟通方案时，这几个问题被问到的频率最高：
1. 3535灯珠的最大额定电流是多少？这取决于芯片尺寸和支架材质。普通EMC 3535一般建议最大 700mA；如果是陶瓷基板配合大尺寸芯片（如45mil），短时间可以承受 1000mA 甚至 1500mA，但必须做好散热。
2. 3535 RGB灯珠的三个引脚分别是什么？要注意，3535 RGB灯珠通常有 4个引脚 或 6个引脚。
- 6脚：每个颜色的正负极独立引出（R+, R-, G+, G-, B+, B-）。
- 4脚：通常是共阳极（Common Anode）或共阴极设计。如果你看到只有三个脚，那可能不是常规RGB，或者是特殊定制的单色IC控制灯珠，请务必核对规格书。
3. 如何区分陶瓷3535和PPA 3535？看背面。陶瓷基板的背面通常是白色或灰色的磨砂质感，硬度很高，敲击有清脆声；PPA或EMC支架的背面通常是黑褐色或白色的塑料质感。此外，陶瓷的散热焊盘通常是镀银或镀金的，且与基体结合非常紧密。
如何利用精准参数优化产品设计
总结一下，3535 LED灯珠之所以能成为大功率市场的常青树，靠的就是它在 高光密度、优异散热 和 恶劣环境适应性 之间的完美平衡。
对于产品经理和工程师来说，不要只盯着“价格”这一个维度。一颗参数虚标的廉价灯珠，可能会让你的整灯在半年后光衰减半，导致的售后成本远超BOM成本的节省。在选型时，请重点关注 热阻数据、光通量维持率曲线 以及 封装材料的构成。
恒彩电子深耕封装领域二十年，我们始终坚持“参数不虚标”的原则。无论你是需要用于高精密的医疗设备，还是暴晒在烈日下的路灯，了解并利用好这些硬核参数，都能让你的产品更有竞争力。
如果你对具体的波长定制或特殊的电压分档有疑问，欢迎随时查阅我们的技术规格书，让我们用数据说话。
