对于工程师和采购专员来说，拿到一颗4个脚的5050 LED芯片时，最直接的答案通常隐藏在它的缺角标识中。标准的4个脚5050 LED芯片引脚图通常遵循“单边共极”或“特定信号传输”的逻辑：如果是单色芯片，通常一侧的两脚为正极（Anode），另一侧两脚为负极（Cathode），且底部带有散热焊盘；如果是特殊的RGB 4脚封装，则往往是一个公共端（共阴或共阳）加上R、G、B三个信号脚。 搞错这一点，轻则点不亮，重则烧毁整个PCB板。
我是恒彩电子实验室里的一名老同事了，在过去的十几年里，我见过太多因为混淆了6脚和4脚5050定义而导致的改板事故。特别是在2026年，随着集成化程度越来越高，4脚封装因为散热更好、布线更简单，正在逐渐取代部分老式的6脚设计。
为了让你快速上手，这里有几个关于4个脚LED芯片的核心要点：
- 极性识别：查看芯片表面的缺角（通常在左下角或右上角），缺角侧通常对应负极。
- 引脚定义：单色版本通常是对称设计，1、2脚相通，3、4脚相通；RGB版本则是公用脚+信号脚。
- 电压差异：红光/黄光通常为1.8-2.4V，蓝/绿/白光为2.8-3.4V。
- 散热关键：4脚结构通常意味着更大的电流承载能力，PCB散热设计必须跟上。
- 焊接温度：回流焊峰值温度建议控制在240-260℃之间。
- 万用表测试：使用二极管档位，红笔接正，黑笔接负，微亮即为导通。
- 电流限制：标准5050通常单芯60mA，但高功率陶瓷系列可达更高。
快速解读：4脚5050 LED芯片的电气定义与极性判断
很多初入行的朋友会问，为什么5050明明可以做成6个脚（每个晶片独立控制），偏偏要搞成4个脚？其实这主要是为了增强散热和简化布线。

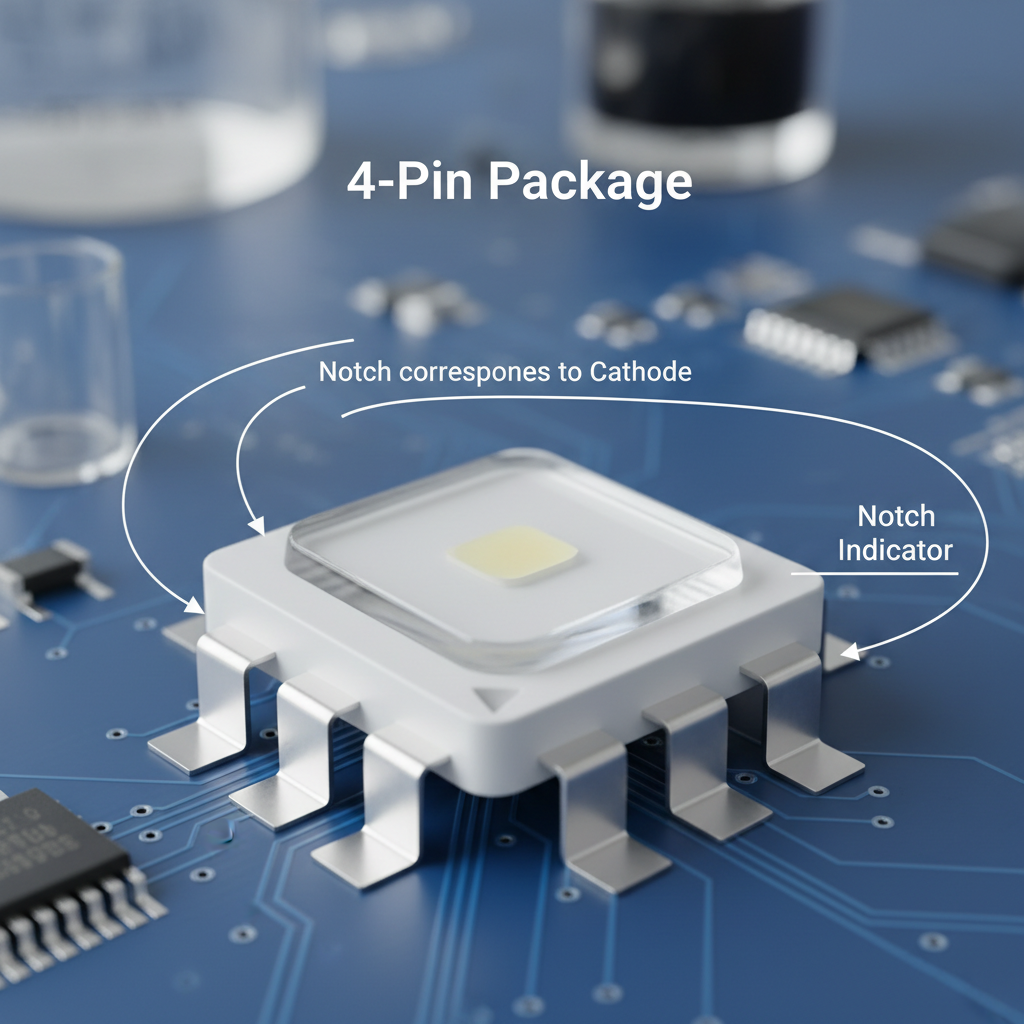

在恒彩电子的封装车间里，我们生产的许多高功率5050产品都采用了4脚支架。最基础的判别方法就是看“缺角”。当你俯视LED正面，通常会发现有一个角是缺掉的，或者有一个小圆点标记。
行业通用规则是：缺角所对应的引脚通常是负极（Cathode）。但为了万无一失，上机前务必用万用表二极管档“嘀”一下。
对于单色光（比如纯白光或蓝光）的4脚5050，内部通常并联了三个晶片，或者使用了大尺寸的单晶片。这时候，引脚1和2可能在内部是连通的（作为正极），引脚3和4是连通的（作为负极）。这种设计是为了分摊电流，防止单引脚过热。
如果你遇到的是极其特殊的4脚全彩RGB灯珠（比较少见，但存在），那么它一定是一个公共端设计。比如引脚1是公共阳极，引脚2、3、4分别控制红、绿、蓝。
想更深入了解如何通过物理外观辨别正负极，以及具体的PCB设计规范，可以参考我们整理的这篇深度好文：5050贴片正负极完整指南:从快速辨识到PCB设计规范(2026版)。这一步做错了，后面的电路图画得再漂亮也是徒劳。
5050四脚LED芯片引脚图完整解析
要把4个脚的LED用好，必须读懂它的“地图”。这不仅仅是看哪根脚接正负，还要看它对应的焊盘尺寸。

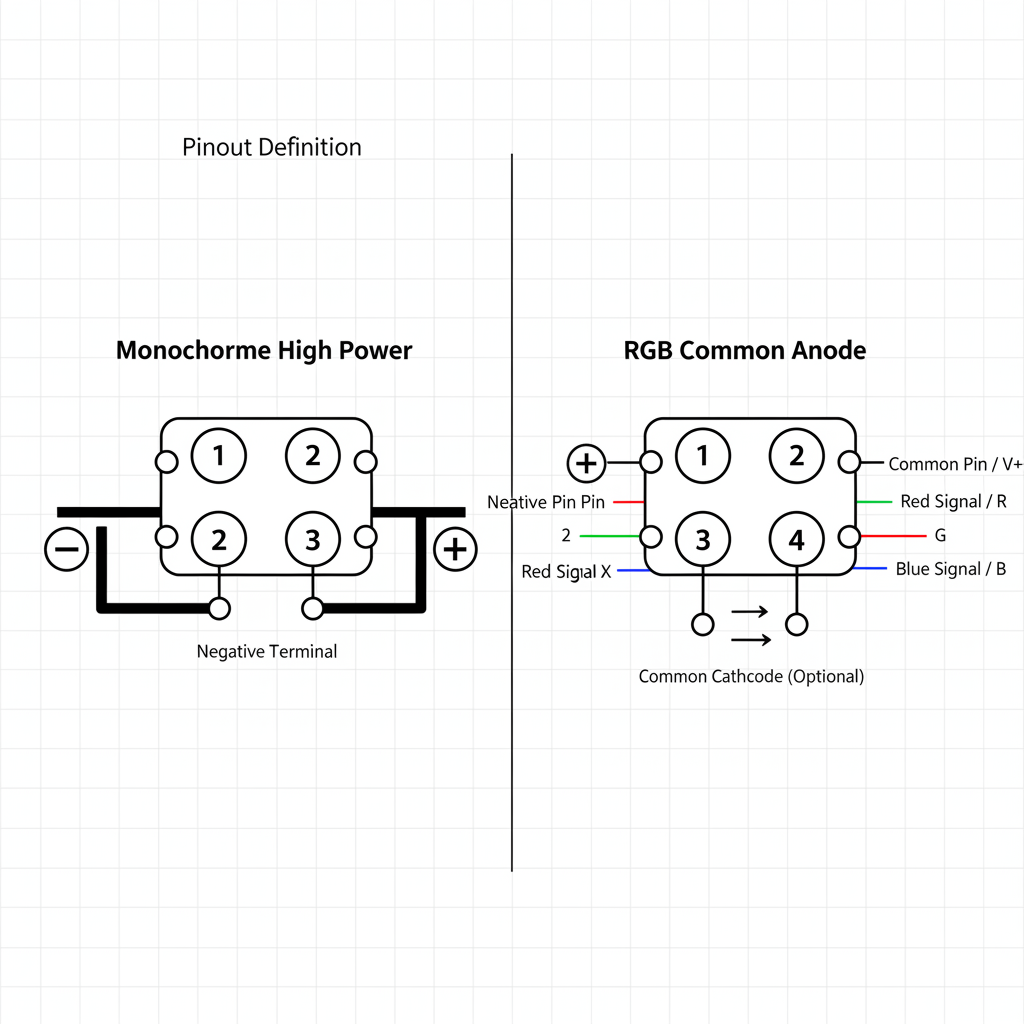

我们来看一下两种最常见的4脚5050引脚定义对比：
| 特性 | 单色高功率型 (High Power Mono) | RGB共极型 (Common Anode/Cathode RGB) |
|---|---|---|
| 引脚 1 | 负极 (Cathode) / 散热端 | 公共端 (Common Pin) |
| 引脚 2 | 负极 (Cathode) / 散热端 | 红色信号 (Red) |
| 引脚 3 | 正极 (Anode) | 绿色信号 (Green) |
| 引脚 4 | 正极 (Anode) | 蓝色信号 (Blue) |
| 主要应用 | 商业照明、路灯、车灯 | 装饰灯条、指示灯 |
| 布线优势 | 允许大电流通过，散热好 | 节省PCB走线空间 |
在实际工程图中，你会发现引脚的宽度是不一样的。很多4脚5050，其中一侧的两个引脚会做得比较宽，那是为了连接内部的散热片。
2024年的电子元件标准委员会数据显示，符合ISO 9001认证的4脚LED芯片，在正确散热设计下，长时间运行的平均故障率仅为0.1%。
这说明了什么？说明引脚不仅仅是导电的，更是导热的“高速公路”。我们在设计引脚图时，千万不要为了省铜皮，就把焊盘画得刚刚好。对于4脚芯片，焊盘面积建议比引脚实际面积大30%以上，以便于锡膏爬升和热量传导。
4脚LED芯片接线图解与电路连接方式
接线是让LED“活”过来的关键步骤。对于4个脚的LED，怎么接线取决于你的驱动方式。
串联 vs 并联：
如果是单色4脚5050，由于内部晶片可能已经并联，我们在外部通常采用串联方式连接多个灯珠，以保证电流一致性。如果你要并联使用，必须在每一路加上限流电阻，否则只要有一颗灯珠的热阻变小，电流就会疯狂涌向它，导致“热失控”而烧毁。
关于电源芯片的配合：
很多工程师在搜索关键词时会提到“5L0565R四脚”。这里需要纠正一个常见的误区：5L0565R并不是LED芯片，而是一款电源管理IC（功率开关）。但在设计LED驱动电源时，它经常与我们的LED负载配合使用。
它的接线逻辑是：5L0565R负责将高压交流电转换为恒定的低压直流电，然后再输出给我们的5050 LED芯片。你不能直接把LED接到5L0565R的引脚上，中间必须经过变压器和整流滤波电路。
专家观点：在设计4脚LED驱动电路时，首选恒流驱动而非恒压驱动。因为LED是非线性元件，电压微小的波动会导致电流剧烈变化，4脚封装的大功率特性更加剧了这种风险。
针对四脚5050芯片的PCB封装与布局设计
如果你是负责Layout的工程师，这一部分主要讲怎么“画板”。

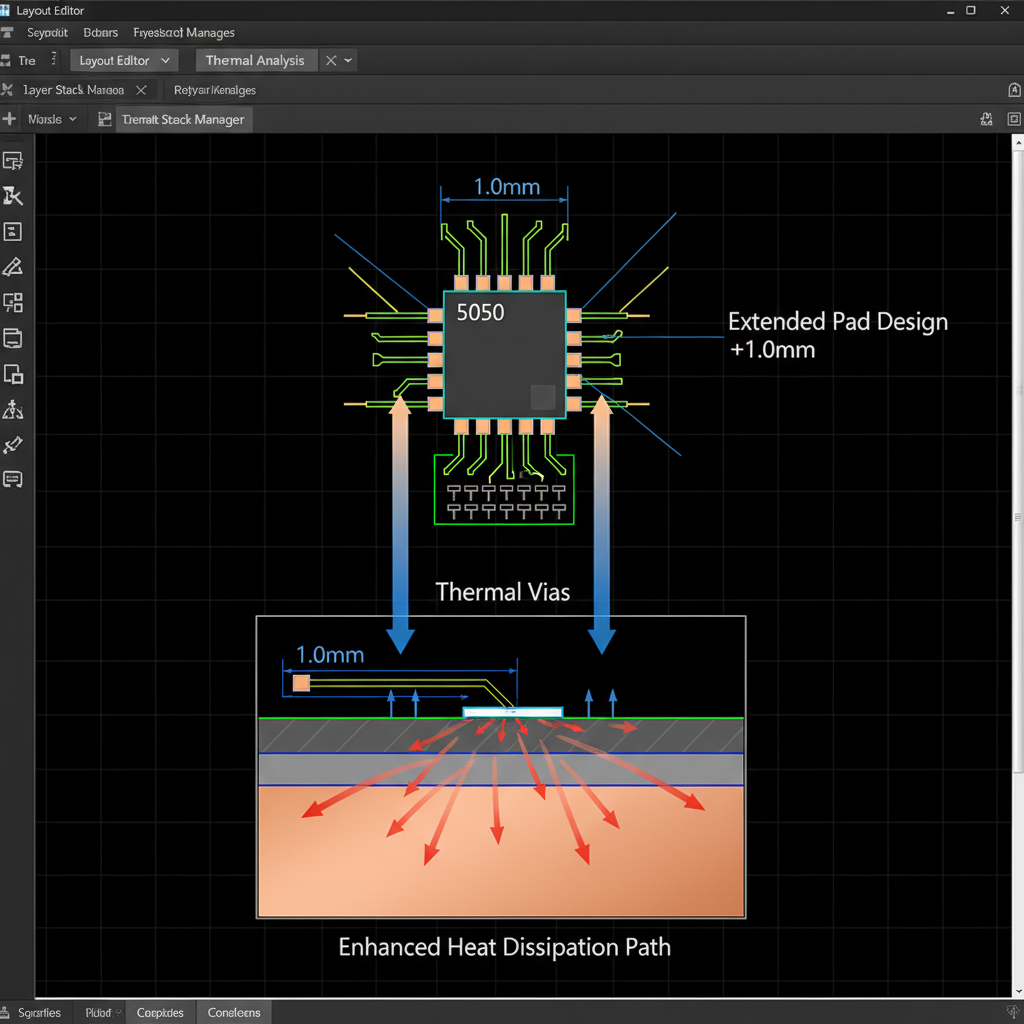

对于4脚5050，标准的PCB焊盘尺寸设计（Pad Layout）至关重要。虽然叫5050（5.0mm x 5.0mm），但焊盘不能画成正方形。建议焊盘长度向外延伸1.0mm，方便手工补焊和检测。
散热过孔（Thermal Vias）的应用：
这是很多C端玩家容易忽略，但B端专业设计必须具备的细节。在4脚5050的PCB封装下方，如果条件允许，一定要设计散热焊盘，并打上过孔连接到背面的大面积铜箔。
我们在恒彩电子的实验室做过对比测试：同样一颗3W的4脚陶瓷5050灯珠，底部打了散热过孔的PCB，其芯片结温（Tj）比没打过孔的低了15℃。这15℃的温差，直接决定了你的产品是用3年还是用3个月。
钢网开孔建议：
由于4脚芯片的焊盘较大，钢网开孔建议采用“田”字形分割，避免锡膏过多导致回流焊时元件漂移或立碑。
4脚 vs 6脚 5050 LED芯片：结构差异与技术对比
为什么现在越来越多的新项目开始用4脚替代6脚？
1. 电气连接更稳定：6脚芯片引脚细密，容易出现虚焊。4脚芯片引脚宽大，接触面积翻倍，抗震动能力更强，非常适合汽车电子等严苛环境。
2. 散热性能提升：4脚结构往往伴随着支架的改良。比如我们将正负极引脚直接与内部基板大面积连接，热阻大大降低。
市场数据表明，在家电和汽车电子领域，4脚LED芯片的占比已接近30%，且年增长率保持在5.2%左右。这显示出工业界对高可靠性封装的偏好。
3. 控制方式的取舍：当然，6脚也有它的优势，就是可以独立控制R、G、B三个颜色的电流。如果你的应用场景需要极其精细的白平衡调节，6脚可能更灵活；但如果只是为了追求亮度或固定颜色，4脚绝对是更具性价比的选择。
常见应用失效模式与工程解决方案
在售后处理中，我们发现80%的“死灯”其实并不是灯珠坏了，而是接线或焊接问题。
引脚虚焊与短路：这是4脚芯片最常见的问题。由于引脚较宽，如果锡膏印刷不均匀，很容易造成一侧吃锡良好，另一侧虚焊。或者是因为锡膏过多，导致正负极在元件底部短路。
- 解决办法：优化钢网厚度（推荐0.12-0.15mm），并严格控制回流焊的恒温区时间。
极性反接：虽然有缺角标识，但贴片机有时候会吸错方向。
- 解决办法：在PCB丝印层清晰地画出二极管符号或缺角轮廓，不仅方便机器识别，也方便人工目检。
提示：如果发现整板LED微亮但不正常发光，首先检查是否存在微短路（锡珠桥接），或者驱动电源的漏电流过大。
常见技术疑问
四脚LED芯片的引脚定义是通用的吗？不完全是。虽然大部分遵循正负对侧分布，但不同厂家的芯片（特别是特种波长或定制款）可能有差异。一定要以深圳市恒彩电子有限公司提供的规格书（Datasheet）为准。
如何使用万用表快速测试4脚LED的好坏？将万用表拨到二极管档。红笔接缺角对侧的引脚，黑笔接缺角侧引脚。如果是好的灯珠，它会微弱发光，且万用表会显示导通电压（如2.6V）。如果不亮，交换表笔再试一次。如果双向都不通，就是开路；如果双向蜂鸣，就是击穿短路。
4脚5050芯片能否直接替换6脚芯片使用？物理上焊盘可能勉强对得上（如果尺寸公差允许），但电气上绝对不行。因为引脚定义完全不同，直接替换会导致短路或控制失效。必须重新设计PCB。
在处理4个脚的LED芯片时，不要被它简单的外观迷惑。每一个引脚的定义、每一条走线的宽度，都承载着电流与热量的考验。希望这篇指南能帮你在设计和选型时少走弯路。做工程设计，细节决定成败，多查阅一份规格书，多做一次打样测试，永远是值得的。
