我亲眼见证了LED从最初的指示灯变成如今无处不在的核心光源。记得刚入行那会儿，大家还在纠结怎么解决大功率LED的散热难题，而现在，像3535陶瓷封装这种技术的成熟，已经让红外补光、生物识别变得轻而易举。
今天我们要聊的，就是很多工程师朋友经常问起，但市场上资料却比较零散的“3535远红外大功率灯珠”。特别是对于那些需要高稳定性、高穿透力光源的项目来说，选对灯珠往往是成败的关键。
3535大功率红外LED灯珠的核心技术参数速览
当你拿到一颗3535灯珠时，第一眼看到的是它标志性的正方形外观。但在那黄豆大小的身体里，藏着很多决定性能的关键数据。对于工程师来说，以下几个参数是选型时的“必考题”：
- 封装尺寸： 标准的 3.45mm × 3.45mm，这是行业内通用的“3535”定义，方便PCB板设计。
- 波长特性： 940nm 是目前隐蔽性红外应用的主流波段（虽然常被统称为“远红外”，但在物理光谱上属于近红外NIR区域，这点要区分清楚）。
- 核心电压： 2.6-3.0V，这是典型的双芯片叠晶高压红光方案，适配低压直流驱动。
- 驱动电流： 350-700mA，支持大电流驱动是“大功率”的核心标志。
- 基板材质： 陶瓷基板，这是区别于普通塑料封装的关键，直接决定了散热能力。
以 恒彩电子 的 HC3535ESDJIR94-1C45 型号为例，这些参数并非孤立存在。
行业数据： 根据2025年的封装测试数据，陶瓷基板的热导率通常是传统PPA/PCT塑料支架的10倍以上，这使得3535陶瓷灯珠在700mA大电流下工作时，结温能有效降低15-20℃。
HC3535ESDJIR94-1C45 典型规格数据表
| 参数项 | 规格数值 | 备注 |
|---|---|---|
| 产品尺寸 | 3.45 * 3.45 * 2.3mm | 标准3535陶瓷封装 |
| 工作电压 | 2.6 - 3.0 V | 双芯片叠晶，高电压红3V |
| 正向电流 | 350 - 700 mA | 推荐工作电流区间 |
| 峰值波长 | 940nm | 人眼不可见，无红暴 |
| 芯片工艺 | 双金线，知名品牌芯片 | 保证导电性与抗冲击力 |
| 透镜材质 | 高透光硅胶 | 耐高温，抗黄化 |
什么是3535陶瓷红外大功率灯珠？
如果你还在用传统的仿流明灯珠或者普通的SMD 2835来做高功率红外应用，可能会遇到光衰快、死灯率高的问题。这时候，3535陶瓷红外灯珠就是那个“救火队员”。
从SMD到陶瓷封装：大功率LED的结构演变
早期的LED多采用PPA塑料支架，这种材料在高温下容易老化变黄，导致光效下降。而3535陶瓷封装，顾名思义，它的底座是氧化铝或氮化铝陶瓷。陶瓷就像是给芯片造了一个“空调房”，热量能迅速传导出去，不再堆积在芯片底部。这对于长时间工作的红外补光灯来说，简直是续命神器。
波长界定：940nm与“远红外”的误区
虽然大家习惯搜索“3535远红外大功率灯珠”，但在技术严谨性上，我们必须明确：940nm属于近红外（NIR）。真正的远红外（FIR）波长通常大于3000nm，主要用于加热。
那为什么大家还是习惯叫它“远红外”呢？这更多是一种行业内的口语习惯，用来区分于可见光。940nm的特点是完全不可见。哪怕你在漆黑的夜晚直视它，也看不到任何红点（即无红暴），这让它在安防监控和人脸识别中成为了绝对的主角。

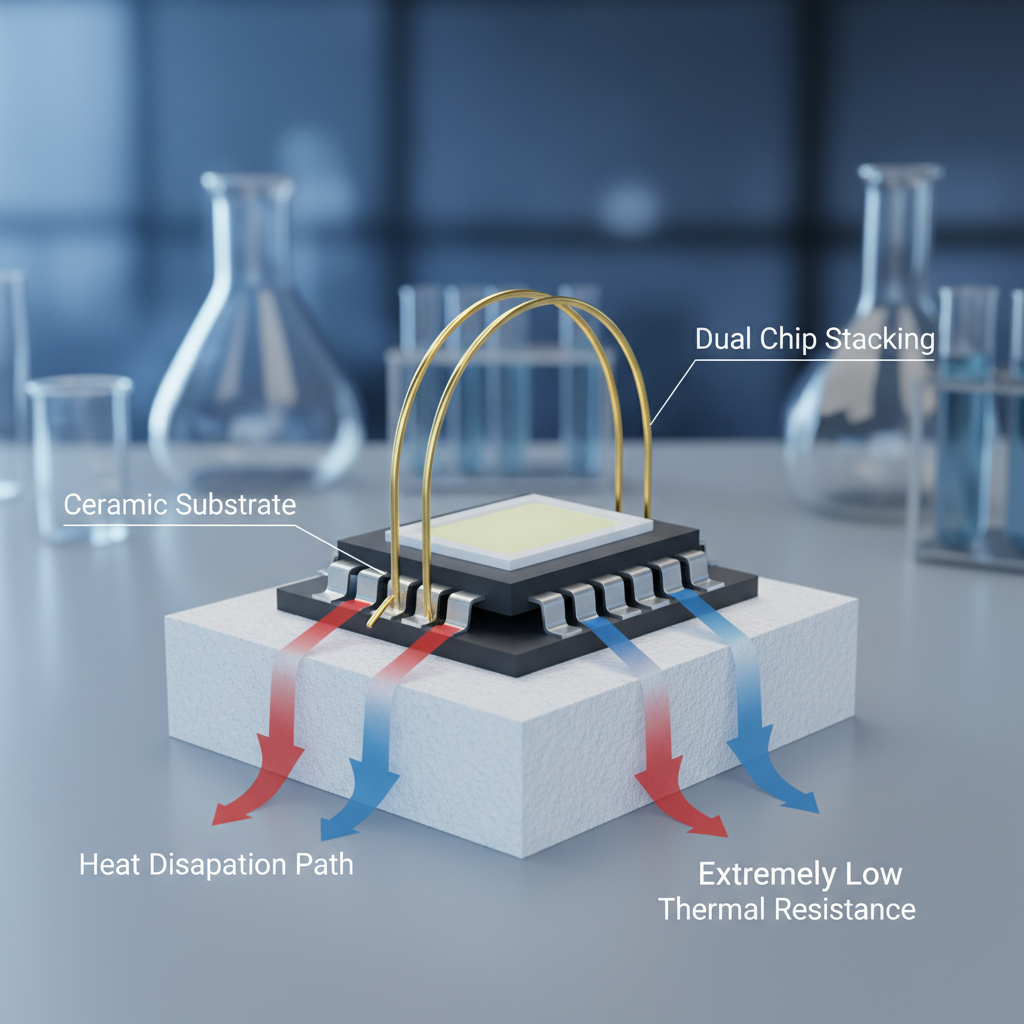

双芯片叠晶技术（Dual Chip Stacking）
你可以把“叠晶”想象成在同一块地基上盖了两层楼。通过特殊的工艺，将两个发光芯片串联或并联堆叠在一起。这样做的直接好处是：在同样的封装面积下，亮度翻倍，电压提升。例如恒彩电子的这款产品，就采用了双芯片叠晶高电压红3V技术，既提升了发光功率，又优化了电路匹配效率。
3535红外灯珠的材料科学与封装工艺
一个灯珠好不好，除了看芯片，更要看封装材料。这就好比做菜，顶级食材也需要好的烹饪方式。
陶瓷基板：热管理的幕后英雄
在大功率LED的世界里，热是最大的敌人。陶瓷基板不仅仅是硬，更重要的是它的热膨胀系数与芯片非常接近。这意味着，当灯珠忽冷忽热（比如户外监控摄像机昼夜交替工作）时，基板和芯片不会因为热胀冷缩的程度不同而“打架”，从而避免了内部线路断裂的风险。
双金线工艺：更可靠的生命线
如果你用显微镜观察 3535远红外大功率灯珠 的内部，会发现连接芯片和电极的线是两根。这就是“双金线工艺”。
技术观点： 采用99.99%纯金线进行键合，可以极大降低电阻率。双线并联设计更是一种安全冗余——即便极端情况下断了一根，灯珠依然能工作，不会直接“死灯”。这对于无法频繁维护的工业设备至关重要。
硅胶透镜：光传输的最后一道关卡
3535灯珠顶部的那个半球形透镜，使用的是高折射率的光学硅胶。它不仅要保护脆弱的芯片，还要负责把光“拔”出来。劣质硅胶用久了会发黄、开裂，挡住红外光。而高品质的封装胶水，在高温烘烤下依然能保持清澈，确保940nm的光束能以最高的效率穿透出去。
关键电气性能与光学特性深度分析
对于电路设计师来说，了解电气特性比了解材料更实用。我们来看看这颗灯珠在电路里到底是怎么工作的。
电压与驱动电流的博弈
这款灯珠的电压范围是 2.6-3.0V，这非常适合配合单节锂电池（3.7V-4.2V）或者标准的3.3V电源系统使用。只需要一个简单的恒流驱动电路，就能让它稳定工作。
如果你需要它输出最大功率，可以将电流推到 700mA。但请注意，此时必须做好散热设计。如果只是作为辅助补光，350mA 是一个非常“养生”的工作点，光效高且发热量极低。
辐射通量与发光效率
红外灯珠不讲“流明”（lm），因为流明是人眼感知的亮度单位。我们讲辐射通量（Radiant Flux，单位mW）。
专家建议： 在评估红外灯珠性能时，不要只看瓦数（W）。同样是3W的灯珠，封装工艺好的可能输出1200mW的辐射功率，而工艺差的可能只有800mW，剩下的电能全变成了废热。
940nm波段的隐蔽性优势
为什么有些摄像头晚上会发出红红的光？那是850nm的红外灯，会有轻微的红暴现象。而 940nm 恰好处在人眼视觉盲区。在 HC3535ESDJIR94-1C45 的应用中，这种特性让它成为了“隐形卫士”。无论是半夜刷脸进门，还是车内驾驶员疲劳监测，它都能在不干扰用户视觉的情况下，提供清晰的图像补光。
3535红外大功率灯珠的B端工程应用场景
说了这么多参数，这玩意儿到底用在哪？其实它离我们生活非常近。
生物识别技术应用
当你拿起手机进行人脸识别解锁，或者在公司门口打卡时，屏幕刘海里或者闸机上，就藏着这样一颗940nm灯珠。它能穿透皮肤表层，配合摄像头捕捉面部的3D结构信息。由于需要极高的反应速度和精准的光谱，普通的LED根本无法胜任，必须使用高性能的3535陶瓷灯珠。同样，虹膜识别也极其依赖这种高稳定性的红外光源。
工业机器视觉
在全自动化的流水线上，机器需要“看”清楚产品的瑕疵。有些塑料包装或者是液体，在可见光下是反光的或者看不清内部。但红外光具有独特的穿透性。工厂里的高速摄像机配合大功率红外补光灯，可以瞬间检测出瓶子里的液位高度，或者芯片引脚是否焊接良好。
医疗健康领域
除了补光，红外线还被用于理疗设备。特定波段的红外光可以促进血液循环。虽然这通常使用波长更长的远红外，但某些便携式理疗探头，也会利用大功率近红外LED的热效应和生物刺激效应来进行辅助治疗。
技术对比：3535陶瓷封装 vs 普通EMC/PCT封装
很多采购在比价时会问：“为什么3535陶瓷比普通的2835贵？”这里有一张对比表，可以帮你快速理清思路。
| 对比维度 | 3535陶瓷封装 | 普通EMC/PCT封装 |
|---|---|---|
| 散热基板 | 陶瓷（热导率高） | 环氧树脂/PPA（热导率低） |
| 耐受电流 | 可达 700mA - 1000mA | 通常 < 150mA |
| 热阻 | 极低 (< 5°C/W) | 较高 (> 20°C/W) |
| 老化寿命 | 优异 (L70 > 50000小时) | 一般 (高温下衰减快) |
| 应用场景 | 户外、高功率、精密仪器 | 室内、低功率指示、背光 |
| 透镜适配 | 易于匹配二次光学透镜 | 较难做精准控光 |
高电流密度下的散热性能
普通的PCT支架，电流一大，支架就会软化甚至碳化。而3535陶瓷封装就像是“钢筋混凝土”结构，即便在700mA的高电流冲击下，结构依然稳如泰山。这就决定了如果你要做远距离补光（比如照射50米开外），只能选3535。
光学匹配度优势
3535的物理尺寸是行业标准，市面上有成千上万种现成的二次光学透镜（Lens）可以搭配。不管你是想要15度的聚光，还是120度的泛光，都能轻松找到配件。这一点对于产品开发的便利性来说，简直是降维打击。
恒彩电子HC3535系列灯珠的技术优势案例
在国产高端封装领域，恒彩电子 凭借近二十年的技术积累，确实做出了不少硬核产品。
高电压红3V技术的能效表现
传统的红外芯片电压较低，有时候为了匹配电源，不得不串联电阻，浪费了电能。恒彩电子通过叠晶技术，将电压提升至3V左右，这与锂电池的放电平台完美契合，使得便携式设备的续航时间大幅提升。
精密全自动生产与一致性保障
LED灯珠最怕的是“一批一样”。这批亮一点，下批暗一点，客户就要骂人了。
生产内幕： 只有使用世界级的高精密全自动生产设备（如ASM焊线机），配合严格的分光分色（Binning）标准，才能保证每一卷出货的灯珠，波长误差控制在±5nm以内。这对于虹膜识别这种对波长极度敏感的应用来说，是硬性门槛。
3535灯珠在连续工作下的最高结温是多少？
虽然陶瓷封装散热好，但它也有极限。通常建议结温（Tj）控制在 125℃ 以下。如果超过这个温度，不仅光衰会加速，内部的金线连接点也可能失效。所以，设计PCB时，一定要保证有足够的散热铜箔面积，或者直接使用铝基板。
如何区分850nm与940nm红外灯珠的实际应用效果？
很简单，拿手机摄像头去看。打开手机相机对着灯珠（注意保护眼睛，不要直视太久）：
- 如果你看到明显的紫色或粉色光斑，且肉眼能看到灯珠发出红点，那是 850nm。
- 如果你看到微弱的紫光，但肉眼完全看不到灯珠发光，一片漆黑，那就是 940nm。
双芯片设计对LED灯珠的使用寿命有何具体影响？
双芯片设计通过增大发光面积，分散了电流密度。简单说，就是“两个人干一个人的活”，每个人都不累。相比单芯片超负荷运转，双芯片方案在同样亮度下，发热更均匀，从而显著延长了使用寿命。
高端制造的必然选择
归根结底，3535远红外大功率灯珠 并不是最便宜的选择，但它是目前平衡了性能、寿命和体积的最佳方案。
无论是为了让智能门锁更灵敏，还是让工厂的机器视觉更精准，一颗优质的陶瓷封装灯珠都是不可或缺的“心脏”。在这个追求高品质的时代，选择像恒彩电子这样拥有独立实验室和成熟工艺的供应商，能让你的产品在起跑线上就领先一步。技术参数不会骗人，好的材料和工艺，终究会体现在产品的每一次稳定运行中。
