我在LED封装行业摸爬滚打了十几年，见过太多项目因为“省钱”选错基板，导致最后灯珠光衰严重甚至直接烧毁。说实话，每次看到客户因为散热问题返工，我都觉得特别可惜。如果你正在寻找一种能够扛得住大电流、并在极高温度下依然“冷静”工作的光源方案，3535氮化铝大功率灯珠无疑是目前的顶级选择。
简单来说，3535氮化铝大功率灯珠是一种采用3.5mm x 3.5mm标准尺寸，结合氮化铝（AlN）陶瓷基板的LED封装产品。它利用氮化铝极高的热导率（170-230 W/m·K），解决了传统氧化铝基板无法处理的高热流密度问题，是紫外固化、汽车大灯及高端工业照明的核心引擎。
为了让你快速抓住重点，这里有几个核心要点：
- 热导率之王：氮化铝的热导率是传统氧化铝的7-10倍。
- 膨胀系数匹配：与LED芯片（特别是硅和碳化硅）的热膨胀系数极其接近，减少热应力。
- 高绝缘性：在大功率驱动下，依然保持优异的电气绝缘性能。
- 尺寸标准：3535封装是目前大功率LED最通用的“黄金尺寸”。
- 抗老化：在高温高湿环境下，陶瓷基板不会像PPA塑料那样发黄变脆。
- 更长寿命：极低的结温（Tj）直接延长了L70寿命周期。
什么是3535氮化铝大功率灯珠？（快速了解）

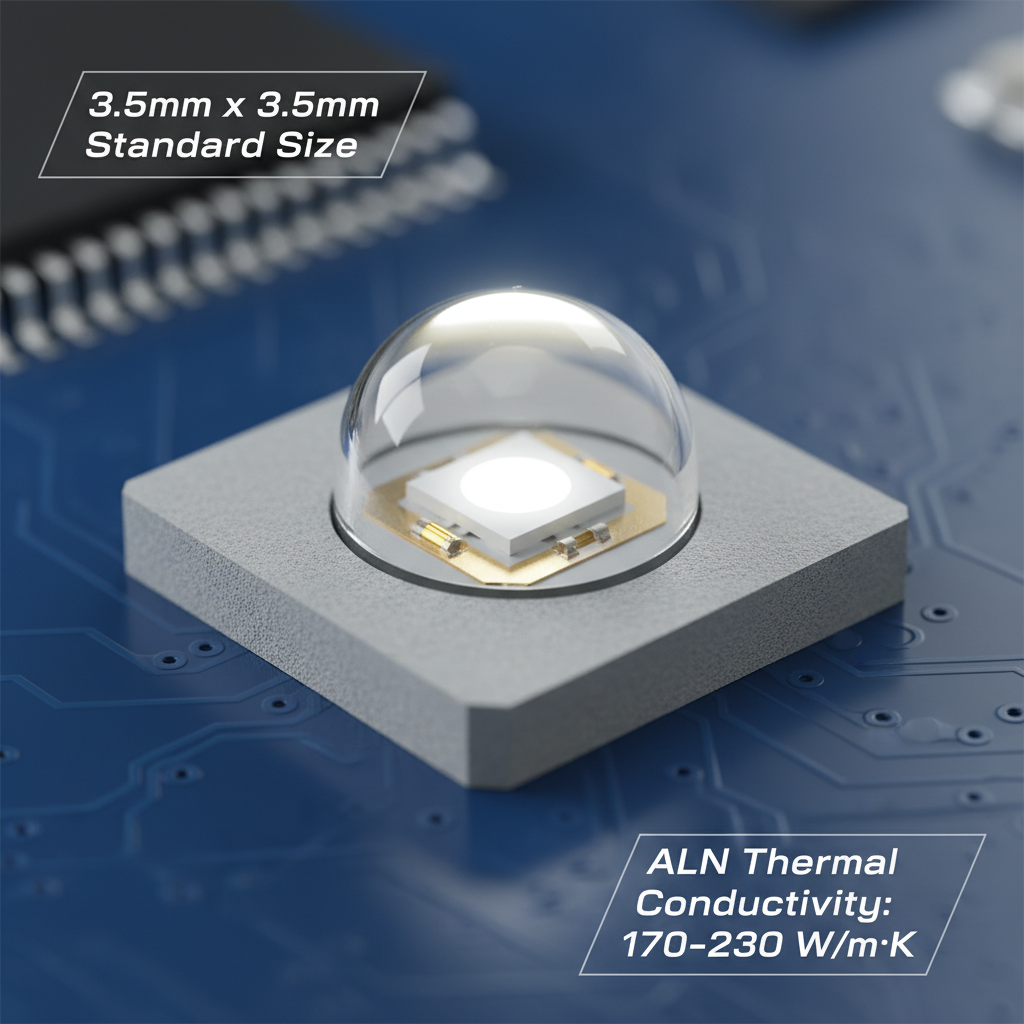

要理解这个产品，我们得把名字拆开看。“3535”代表的是它的物理尺寸——3.5毫米乘3.5毫米。这个尺寸在LED界非常经典，因为它既足够小，方便密集排列，又足够大，能容纳大尺寸芯片和透镜。
但真正的魔法在于“氮化铝（AlN）”。
普通的LED灯珠可能用的是PPA塑料或者普通的氧化铝（Al2O3）陶瓷。但在大功率应用中，芯片产生热量的速度非常快，如果底座导热不够快，热量就会堆积在芯片内部，导致“发烧”。氮化铝就像是一条高速公路，能瞬间把热量从芯片导出到散热器上。
“在半导体封装领域，氮化铝陶瓷基板被视为解决高功率LED散热瓶颈的‘终极方案’之一，尤其是在电流密度超过350mA的应用中。”
所以，当你看到“3535氮化铝”这几个字时，由于材料成本较高，它通常意味着这颗灯珠是为高性能、高可靠性而生的。
氮化铝（AlN）材料在LED封装中的物理特性分析
很多朋友问我，都是陶瓷，氮化铝凭什么比氧化铝贵那么多？这得从物理特性说起。在这个行业里，数据是不会骗人的。

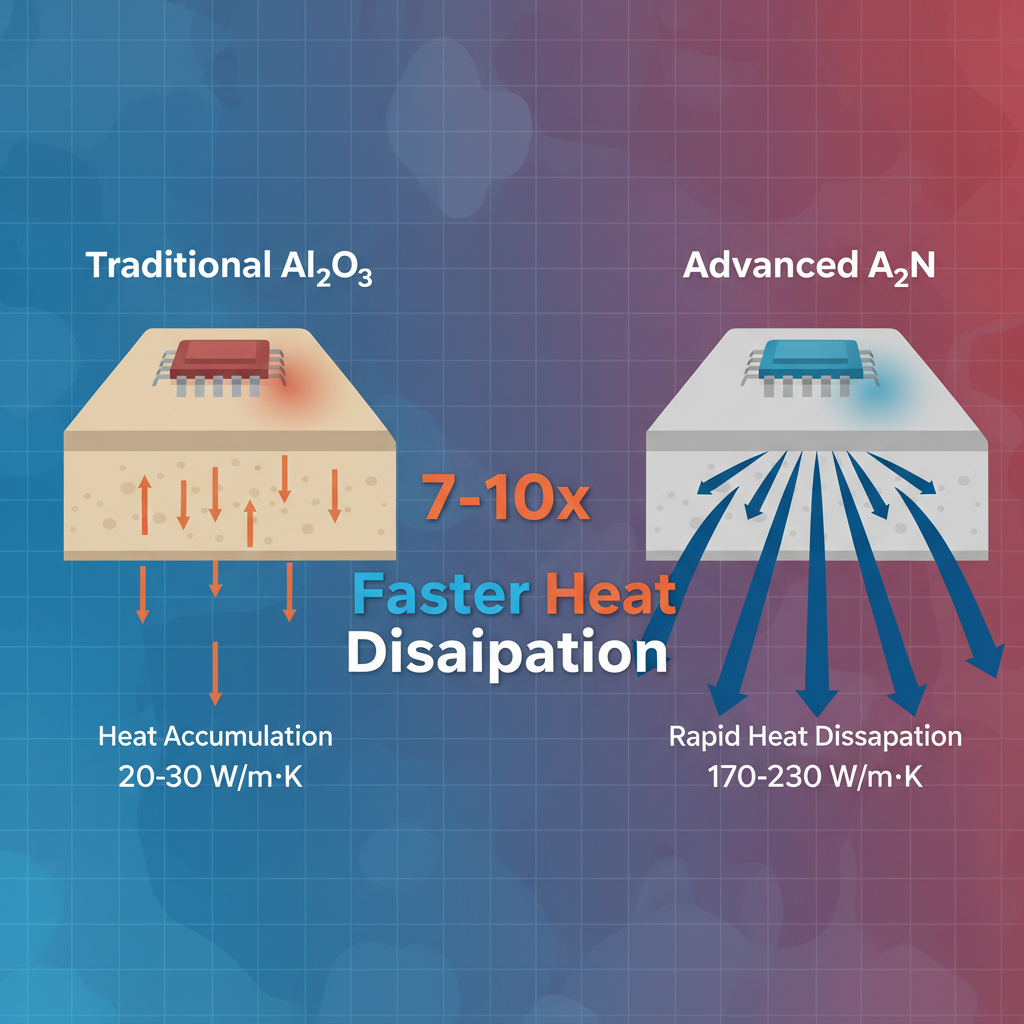

1. 极高的热导率：散热的“超级跑车”
热导率是衡量材料导热能力的指标。数值越高，散热越快。普通的氧化铝陶瓷，热导率大概在 20-30 W/m·K。这在低功率下够用了。但是，氮化铝的热导率通常在 170 W/m·K 到 230 W/m·K 之间。
这意味着什么？意味着同样的热量，通过氮化铝基板传导的速度是氧化铝的7倍以上。对于那些需要长时间点亮、功率达到3W、5W甚至更高的灯珠来说，这就是生与死的区别。
2. 热膨胀系数（CTE）的完美契合
这是个很容易被忽视的点。LED芯片在工作时会发热膨胀，停止工作冷却时会收缩。如果基板的膨胀速度和芯片不一样，时间久了，焊点就会疲劳断裂，灯就不亮了。
氮化铝的热膨胀系数（约 4.5 ppm/K）与常用的LED芯片材料（如硅、碳化硅、氮化镓）非常接近。这就像两个性格合拍的舞伴，无论怎么跳（温度怎么变），步调都能保持一致，大大提高了可靠性。
3. 高绝缘性与低介电常数
在大功率电路中，安全至关重要。氮化铝不仅导热好，还是优良的绝缘体。它能承受高电压而不被击穿，保证了电路的安全性。
3535氮化铝灯珠 vs. 传统氧化铝（Al2O3）灯珠：深度对比
为了让你更直观地看到两者的区别，我整理了一个对比表格。这在选型时非常有用：
| 特性指标 | 氧化铝 (Al2O3) 基板 | 氮化铝 (AlN) 基板 | 优势解读 |
|---|---|---|---|
| 热导率 (W/m·K) | 20 ~ 30 | 170 ~ 230 | 氮化铝散热能力呈指数级提升 |
| 热膨胀系数 (ppm/K) | ~7.2 | ~4.5 | 氮化铝更匹配LED芯片，焊点更稳 |
| 适用功率范围 | 1W - 3W (中低功率) | 3W - 10W+ (高功率) | 氮化铝专攻高瓦数、高电流密度 |
| 成本 | 较低 | 较高 | 性能与成本的权衡 |
| 典型应用 | 普通球泡灯、筒灯 | UV固化、汽车大灯、工矿灯 | 越严苛的环境，氮化铝优势越大 |
数据来源显示：在同等散热器条件下，使用氮化铝基板的LED结温比使用氧化铝基板的低10℃-15℃。而在LED行业，结温每降低10℃，寿命通常可延长一倍。
如果你做的是普通家用照明，氧化铝可能性价比更高。但如果你做的是3535氮化铝大功率灯珠这种级别的应用，比如户外探照或者特殊波段应用，一定要认准氮化铝。
解决大功率LED核心痛点：氮化铝的热管理机制
LED最怕什么？怕热。LED发光的时候，大约只有30%-40%的电能转化为光，剩下的60%-70%都变成了热量。如果这部分热量散不出去，就会导致两个后果：
- 光衰：亮度越来越暗。
- 色漂：光的颜色发生改变。
热通道设计的艺术
在恒彩电子的实验室里，我们经常模拟热量的传导路径。热量产生于芯片的PN结，必须穿过固晶层，到达陶瓷基板，再传到铝基板，最后通过散热器散发到空气中。
在这个路径中，基板往往是最大的瓶颈。
使用氮化铝基板，相当于把原本狭窄的乡村土路（氧化铝），扩建成了双向八车道的高速公路。这不仅降低了热阻，还允许我们使用“共晶焊”技术——直接将芯片焊接在基板上，去掉了导热差的胶水层，进一步打通了任督二脉。
有些特殊的应用，比如需要在极小面积内实现超高功率密度的，甚至会用到叠晶技术。例如我们的 3535陶瓷叠晶850红外 产品，就是在这种优秀的散热基础上实现的性能飞跃。
3535氮化铝大功率灯珠的关键应用领域
有了这么好的材料，它主要用在哪里呢？其实它离我们的生活很近，主要集中在那些“硬核”场景。
1. 紫外固化与杀菌（UV LED）
这是目前氮化铝应用最火的领域之一。UV芯片（特别是UVC杀菌和UVA固化）对热极其敏感，且光电转换效率比普通白光低，产热更严重。没有氮化铝的高导热，大功率UV LED几乎无法稳定工作。
2. 高端商业与工业照明
想象一下挂在几十米高空厂房里的工矿灯，或者是建筑外墙的投光灯。它们功率大，且维护成本极高（换个灯得租升降机）。这时候，稳定性压倒一切，氮化铝灯珠是首选。
3. 汽车前大灯与特种照明
汽车大灯空间狭小，而且紧挨着发动机，环境温度本来就高。车规级的LED几乎都标配氮化铝基板，以确保在夏天的拥堵路段，大灯依然明亮如初。
影响氮化铝LED性能的制造工艺因素
虽然材料好，但如果工艺不行，也是白搭。做出一颗好的3535氮化铝灯珠，就像做一道米其林大餐，食材好还得厨艺高。
共晶焊技术（Eutectic Bonding）
这是高端封装的标志。它不用胶水，而是利用金锡（AuSn）合金在高温下熔合，将芯片与基板“焊”在一起。这种工艺导热极好，结合力极强，但对设备的精度要求极高。
行业专家指出：“共晶工艺与氮化铝基板的结合，将LED封装的热阻降到了理论极限，这是目前大功率封装的主流趋势。”
围坝与透镜成型
为了保护芯片并控制出光角度，我们需要在基板上做围坝和透镜。材料的兼容性在这里很重要，必须保证在回流焊的高温下，透镜不脱落，胶水不裂开。
像恒彩电子这样的高新技术企业，核心团队拥有近二十年的封装技术背景，对于这些工艺细节的把控已经非常成熟。从全自动固晶到精密的分光分色，每一个环节都会影响最终成品的性能。
关于氮化铝LED的常见疑问
氮化铝LED与氮化镓（GaN）有什么关系？这是两个不同的概念。氮化镓（GaN）是发光的芯片材料，而氮化铝（AlN）是承载芯片的基板材料。它们是“好马配好鞍”的关系。
如何判断我买到的灯珠是否使用了真正的氮化铝？肉眼很难分辨，因为氧化铝和氮化铝看起来都是灰白色的陶瓷。最简单的办法是看颜色，氮化铝通常呈现灰白色或灰紫色，而氧化铝通常是纯白。当然，最靠谱的是看厂家的导热系数测试报告，或者直接找信誉好的大厂。
为什么大功率3535灯珠必须使用陶瓷基板？因为普通的EMC或PPA支架是塑料基材，耐热性差。一旦功率超过1-2W，塑料支架容易碳化（变黑），不仅光衰大，还有漏电风险。陶瓷是无机物，耐高温、耐腐蚀，是高功率的唯一解。
选购建议
在选择3535氮化铝大功率灯珠时，不要只盯着价格看。虽然初期投入高一点，但算上后期的维护成本、灯具的故障率以及品牌口碑，这绝对是一笔划算的投资。
如果你在研发高功率照明产品，或者正在为散热问题发愁，不妨尝试一下氮化铝方案。它带来的不仅仅是亮度的提升，更是产品品质质的飞跃。记住，好的散热，是LED长寿的秘诀。
