作为在光电封装行业摸爬滚打多年的从业者，我见过太多因为选错灯珠封装而导致整个项目“翻车”的案例。很多工程师在设计大功率红外设备时，往往只盯着功率参数看，却忽视了热管理和光斑控制。5050陶瓷凸头60度大功率四芯红外灯珠，正是为了解决高热量堆积和精准控光这两大痛点而生的。在这篇文章中，我将结合我们在实验室的测试数据，深入拆解这款“工业级心脏”的真实性能。
- 极高的功率密度：四芯并联或串联设计，单颗可承受更大电流，辐射功率远超普通单芯灯珠。
- 卓越的热管理：陶瓷基板热导率高，能迅速导出四颗芯片产生的热量，避免死灯。
- 精准的60度控光：自带石英或高透硅胶凸透镜，光束集中，穿透力强，适合远距离补光。
- 高可靠性：热膨胀系数与芯片匹配，即使在恶劣工况下也能保证气密性和稳定性。
- 多波段选择：覆盖850nm、940nm等主流红外波段，满足安防与医疗不同需求。
- 封装优势：相比3535，5050尺寸拥有更大的散热面积，更适合多芯片集成。
核心解析：什么是5050陶瓷凸头60度大功率四芯红外灯珠？
简单来说，这是一款集成了“大功率”、“高散热”和“窄角度”三大特性的特种光源。

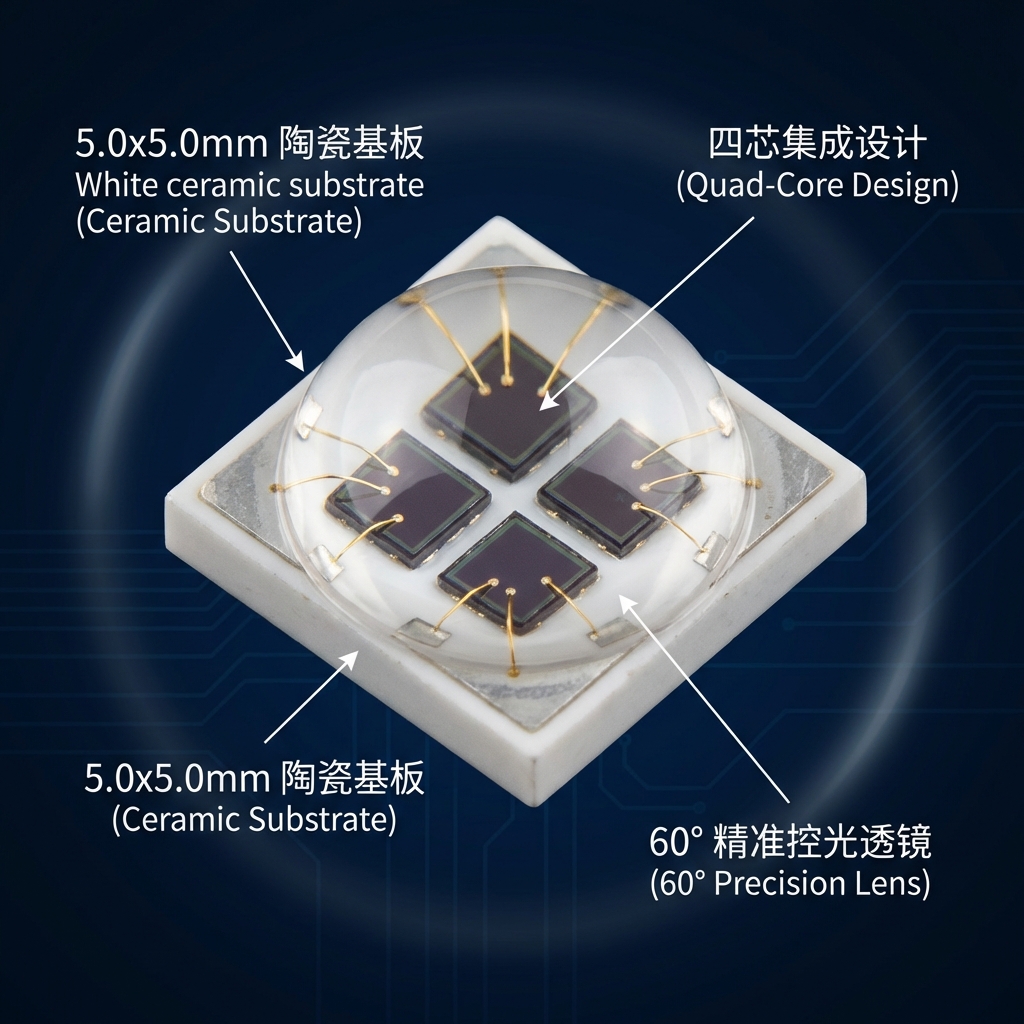

5050指的是其封装尺寸为5.0mm x 5.0mm。虽然这个尺寸在LED行业很常见，但“陶瓷基板”赋予了它完全不同的意义。普通的5050多为PPA塑料支架，只适合做装饰照明。而我们今天讨论的，是工业级的陶瓷封装。
四芯（Quad-Core）设计意味着在一个极小的发光区内集成了四颗大尺寸晶片。这种设计并非简单的叠加。它需要在极小的空间内完成复杂的金线焊接。其核心优势在于，在同样的透镜面积下，光通量（或辐射功率）直接翻倍。
60度凸头（Dome Lens）则是为了解决“光浪费”的问题。普通的平面封装发光角度通常在120度左右，光线太散。60度的透镜设计，能将光子像子弹一样“压”出去，极大提升了中心光强。
行业专家观点 “在远距离夜视监控或深层红外理疗场景中，光子的‘密度’比‘总量’更重要。60度角的透镜设计，实际上是牺牲了照射面积，换取了更深层的穿透距离和更高的有效能量密度。”
材料深究：陶瓷基板在大功率红外LED中的核心作用
为什么一定要用陶瓷？这是很多采购新手最常问的问题。
在大功率红外应用中，热量是最大的杀手。红外芯片的光电转换效率虽然在提升，但仍有大量能量转化为热。如果热出不去，结温（Tj）升高，光衰就会呈指数级加快。
氧化铝（Al2O3）或氮化铝（AlN）陶瓷基板的热导率，是普通EMC或PPA塑料支架的几十倍甚至上百倍。
| 性能指标 | 普通PPA/PCT支架 | EMC支架 | 氧化铝陶瓷基板 | 氮化铝陶瓷基板 |
|---|---|---|---|---|
| 热导率 (W/m·K) | < 1.0 | 1.0 - 2.0 | 20 - 30 | 170 - 230 |
| 耐热温度 (°C) | 120 (易变黄) | 150 | > 1000 | > 1000 |
| 热膨胀系数 | 高 (易分层) | 中等 | 低 (与芯片匹配) | 极低 (最佳匹配) |
| 应用功率 | < 1W | 1W - 3W | 3W - 10W | > 10W |
如上表所示，当你需要驱动四颗大功率芯片时，普通支架就像是在“用吸管排水”，而陶瓷基板则是“大口径水管”。
此外，陶瓷还有一个隐形优势：热膨胀系数匹配。LED芯片本身也是陶瓷类晶体。当温度剧烈变化时，如果基板和芯片的膨胀速度不一致，芯片就会从基板上“扯”下来，导致开路死灯。陶瓷基板与芯片“同频共振”，极大降低了这种风险。
光学与性能分析：四芯高功率设计与凸头透镜技术
在恒彩电子的实验室里，我们经常对不同结构的灯珠进行光斑测试。
四芯技术的电流密度逻辑：将四颗芯片集成在5050封装中，可以通过串联或并联的方式灵活设计电压。例如，4串设计可以将电压提升至12V左右，适合高压驱动系统；而4并设计则适合低压大电流系统。这种灵活性让它能适应更多电源方案。
60度透镜的光学魔法：很多人误以为透镜只是为了好看。其实，这个凸起的半球体是一个精密的光学元件。对于红外光来说，60度是一个非常“黄金”的角度。
- 它比30度覆盖范围广，不需要极其精准的对准。
- 它比120度能量集中，有效照射距离提升了50%以上。
如果您正在寻找关于这种多芯片封装的更多变体，可以参考我们的 5050陶瓷LED灯珠_多芯片大功率RGBW 页面，了解不同波段组合的可能性。
技术测试数据 “在同等输入功率（5W）下，使用60度凸头透镜的5050红外灯珠，其中心辐射强度（mW/sr）通常是平面封装（120度）的2.8倍至3.2倍。这意味着在安防监控中，你可以看清更远处的车牌。”
技术对比：5050陶瓷红外灯珠 vs. 3535及传统LED
很多客户会纠结：市面上也有3535陶瓷灯珠，为什么要选体积更大的5050？
封装尺寸与功率密度的权衡：3535封装（3.5mm x 3.5mm）非常紧凑，适合做单芯大功率（1-3W）。但如果你需要更高的总功率（比如5W-10W），单颗3535就显得力不从心了。此时，5050较大的物理表面积，为四颗芯片的布局提供了充足的空间，也为热量的横向扩散提供了“高速公路”。
散热极限对比：在大电流驱动下（例如1000mA以上），5050陶瓷基板的温升速度明显慢于3535。更大的底部焊盘面积，意味着它可以与PCB板进行更充分的热交换。
实用建议 如果您的设计空间极其有限，且总功率需求在3W以下，选3535。但如果您的应用需要5W以上的强劲输出，且对长期可靠性要求极高，请务必选择5050四芯陶瓷封装。不要为了省一点PCB空间而牺牲散热冗余。
垂直行业应用：5050大功率红外灯珠的工程化落地
这款灯珠的强悍性能，决定了它主要服务于专业级市场。
1. 医疗与美容设备这是目前增长最快的领域。红外光（特别是850nm）被证明具有促进血液循环、缓解疼痛的作用。
- 需求点：需要长时间连续工作，且贴近人体皮肤。
- 5050优势：陶瓷基板绝缘性好，更安全；四芯设计能提供足够的辐射功率密度，达到理疗阈值。
2. 安防监控补光在高速公路监控、边防监控中，夜晚需要看清几百米外的目标。
- 需求点：光束要集中，不能散射到路边树木上。
- 5050优势：60度角配合外加的反光杯，能轻松实现几百米的红外补光。
3. 机器视觉与工业检测自动化产线上的高速摄像机需要极强的瞬间补光来“冻结”图像。
- 需求点：高频脉冲工作，响应速度快。
- 5050优势：大功率芯片耐受大电流脉冲的能力更强，不易被瞬间高压击穿。
工程选型指南：决定封装质量的关键工艺指标
并不是所有标称“5050陶瓷”的灯珠质量都一样。作为恒彩电子的一员，我建议大家在选型时关注以下几个核心工艺指标：

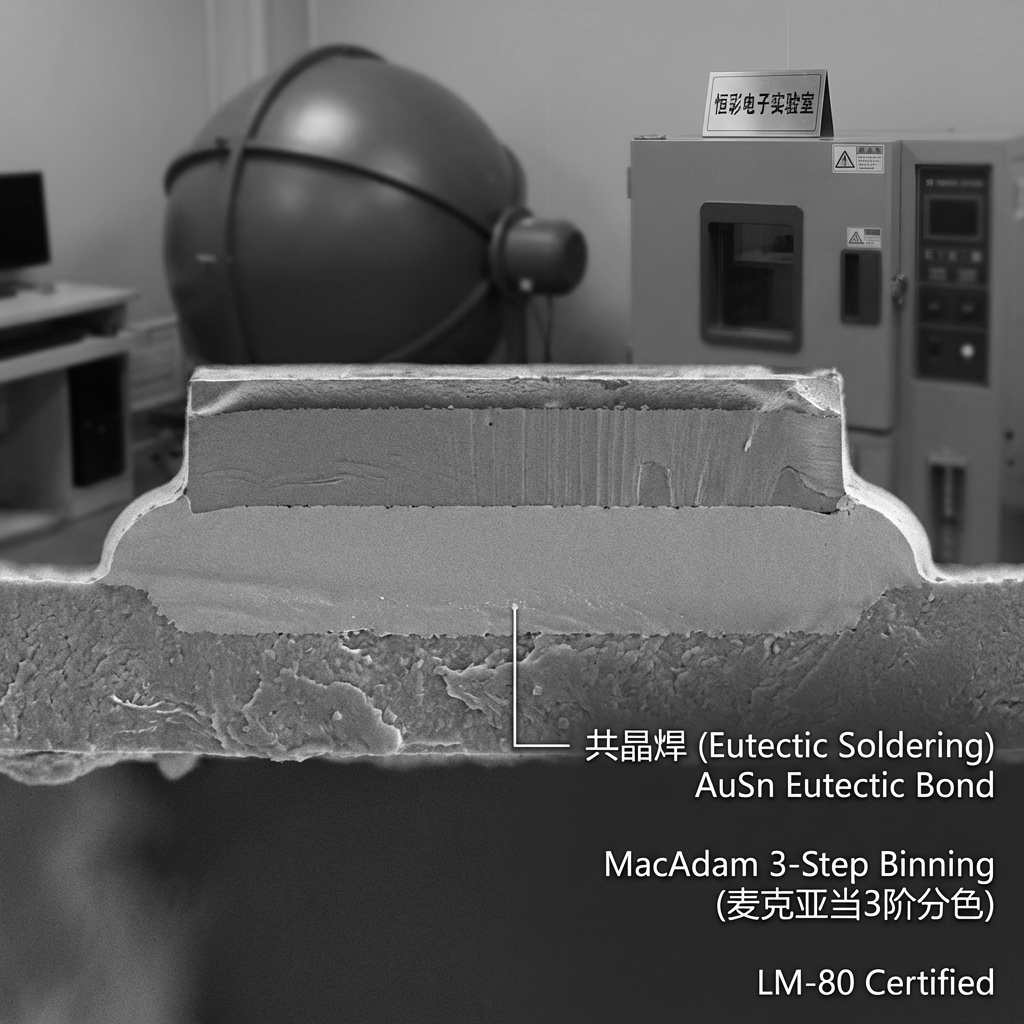

1. 共晶焊工艺（Eutectic Bonding）这是高端陶瓷灯珠的标配。它摒弃了传统的银胶粘接，直接通过金锡合金在高温下将芯片与基板熔合。
- 好处：热阻极低，几乎消除了芯片与基板之间的导热瓶颈。
2. 硅胶透镜的抗黄化性能红外线虽然肉眼不可见，但高能量辐射会加速有机材料老化。
- 标准：必须使用高折射率、耐高温的进口光学硅胶。劣质硅胶点亮几千小时后会变黄、开裂，导致透光率大幅下降。
3. 光电转换效率（WPE）这是衡量灯珠“良心”程度的指标。也就是输入多少电能，能转化成多少光能。
- 现状：优质的红外灯珠WPE通常在40%-50%甚至更高。WPE越高，发热就越少，系统越稳定。
常见疑问解答
Q: 5050陶瓷灯珠的最大工作电流是多少？通常四芯并联的情况下，最大持续电流可以达到1500mA甚至更高，但这完全取决于您的散热设计。如果只是铝基板没有外加散热片，建议降额使用。
Q: 60度角和90度角，我该怎么选？如果您的目标距离在20米以内，且需要覆盖较宽的区域，90度更合适。如果目标在30-50米甚至更远，或者需要集中能量做局部理疗，60度是必须的。
Q: 大功率四芯红外灯珠需要什么样的PCB板？普通的FR-4玻纤板绝对不行。必须使用高导热铝基板（导热系数至少2.0 W/m·K），甚至铜基板。并且要在灯珠底部做热电分离设计。
Q: 850nm和940nm有什么区别？850nm会有轻微的“红爆”现象（肉眼能看到红点），但摄像机感光效率高。940nm完全不可见，隐蔽性好，但摄像机感光度会下降，需要更强的功率来补偿。
技术选择决定产品上限
5050陶瓷凸头60度大功率四芯红外灯珠，是目前平衡了功率密度、散热安全与光学性能的优选方案。它不是最便宜的，但它是最让人放心的。
对于追求极致性能的B端客户而言，选择这款灯珠，不仅仅是买了一个光源，更是为您的设备买了一份“耐高温、抗衰减”的保险。在未来的红外应用市场，无论是精密医疗还是智慧安防，这种“硬核”封装技术都将是主流。
如果您对具体的电路设计或热模拟有疑问，欢迎随时交流。毕竟，把灯珠点亮很容易，把灯珠用好，才是一门大学问。
