记得我刚入行做电子电路设计那会儿，最头疼的不是复杂的芯片逻辑，而是那些不起眼的小元件——尤其是二极管。你可能觉得它只是个简单的“单向阀门”，但在高频或高压环境下，选错一颗 HBV 二极管，整块板子可能就成了废铁。
作为一名在这个行业摸爬滚打多年的“老兵”，我深知这些微小的半导体器件在现代电子产品中扮演着多么关键的角色。从电源管理的稳定性到信号处理的纯净度，每一个参数都至关重要。今天，我们就来扒一扒 HBV 二极管的“内幕”，让你在选型和应用时不再迷茫。
什么是 HBV 二极管？快速了解其定义与核心价值
简单来说，HBV 二极管（在此语境下通常指具备高击穿电压或特定变容特性的二极管）是电子电路中的“交通警察”。它负责指挥电流只能往一个方向跑，同时在某些特定应用下，还能利用其电容特性来处理高频信号。
对于工程师和采购来说，理解它的核心价值是避坑的第一步。以下是你必须掌握的几个关键点：
- 单向导电性：像瓣膜一样，只允许电流从阳极流向阴极，防止反向电流损坏电路。
- 高击穿电压（High Breakdown Voltage）：相比普通二极管，HBV 系列通常能承受更高的反向电压，不易被击穿。
- 快速响应：在开关电路中，它的反向恢复时间极短，能适应高频操作。
- 稳压保护：部分型号具备类似稳压二极管的特性，能钳制电压波动。
- 多种封装：从直插式到微小的贴片（SMD），适应不同的电路板空间。
- 广泛兼容：在许多通用电路中，可以根据参数替代部分老旧型号。
HBV 二极管的工作原理与物理机制深度解析
要真正懂 HBV 二极管，我们得钻进它的“心脏”——PN 结看一看。

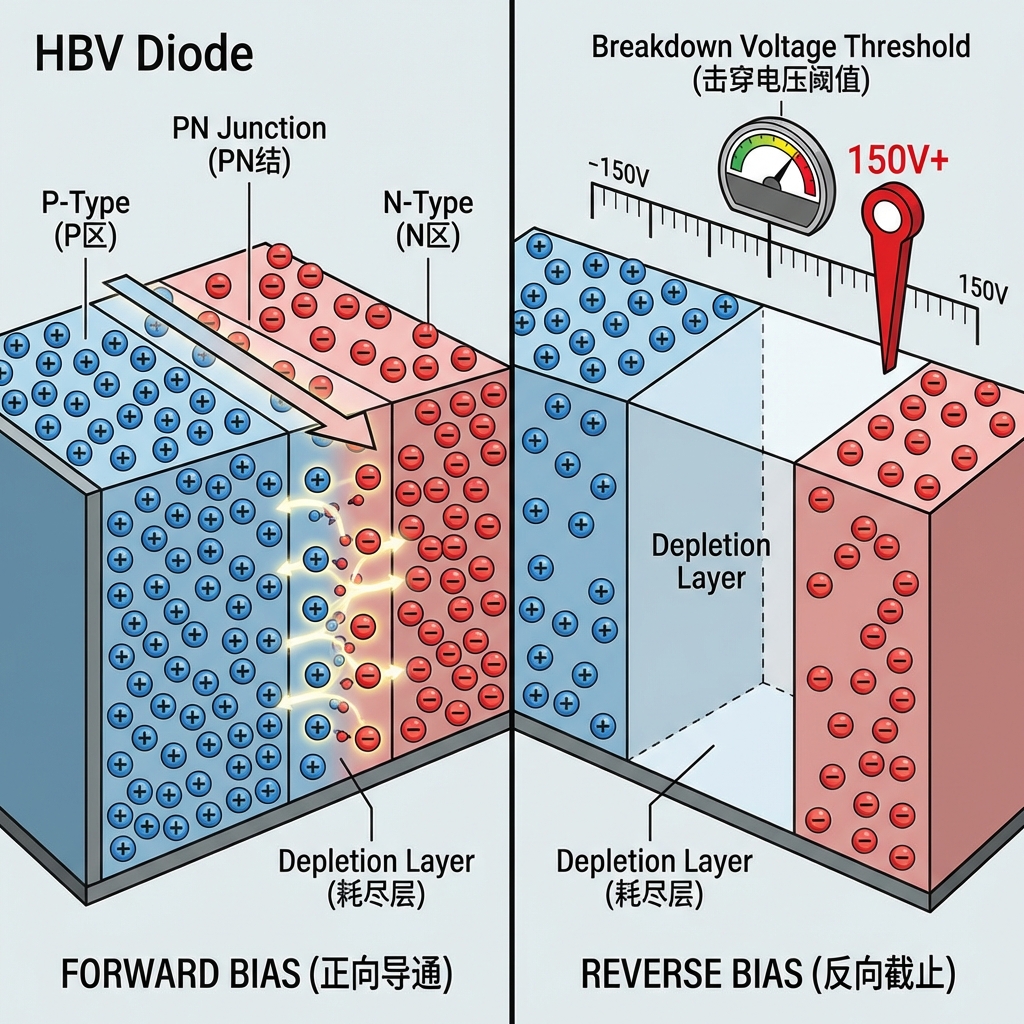

PN 结内部的电子与空穴迁移机制
想象一下，PN 结就是两个不同阵营的“领地”。P 区（阳极）充满了渴望电子的“空穴”，而 N 区（阴极）则挤满了多余的“电子”。当我们将二极管正向接入电路时，电场就像一声令下，推动电子冲向空穴，瞬间形成电流。这就是所谓的“导通”。
行业数据表明，超过 60% 的二极管失效，根源都在于 PN 结的热稳定性不足。当电流过大导致结温升高，PN 结的物理结构就会发生不可逆的破坏。
单向导电性与击穿电压
如果你把电池反接（反向偏置），P 区和 N 区的电荷就会被吸向两端，中间形成一个宽宽的“耗尽层”，电流根本过不去。这就是单向导电性。
但是，如果反向电压大到一定程度，超过了二极管的承受极限（Breakdown Voltage），这个“耗尽层”就会被强行击穿，电流瞬间暴增。HBV 二极管的特殊之处，往往就在于它对这个“击穿电压”的控制能力更强，或者在设计上就是为了利用这个特性（如在变容或稳压应用中）。
高频特性下的电容效应
在高频信号下，二极管不仅仅是个开关，它还像一个微小的电容器。这个参数叫做“结电容”。对于信号处理电路，这个值越小越好；但对于某些特殊的 HBV 变容二极管，我们反而是利用电压改变电容大小，来实现调频功能。
材料科学与封装技术：决定 HBV 二极管性能的关键
材料和封装，就像是汽车的引擎和外壳，缺一不可。
核心半导体材料分析
目前市面上主流的二极管还是硅（Si）基的。硅材料便宜、工艺成熟，适合绝大多数场景。但是，随着技术发展，碳化硅（SiC）等化合物半导体也开始进入高端领域，它们耐高压、耐高温的能力更强。
封装工艺对散热与稳定性的影响
你可能见过像玻璃珠一样的封装，也见过黑色的小方块（SMD）。封装不仅仅是为了保护芯片，更是为了散热。
在 LED 行业，封装技术直接决定了产品的寿命。恒彩电子的核心团队拥有近二十年的封装技术背景，我们深知，哪怕是微米级别的金线连接误差，都会导致二极管在高热下失效。
对于大功率应用，SMD（表面贴装器件） 越来越受欢迎。像我们常见的 SMA、SMB 封装，底部都有金属散热片，能把芯片产生的热量快速传导到 PCB 板上。
专家指出：选择封装时，不仅要看尺寸，更要看热阻（Rth）。热阻越低，器件在大电流工作时越“冷静”，寿命也就越长。
如果你正在寻找高可靠性的光源组件，了解底层的封装工艺至关重要。作为一家专业的 led灯珠封装厂家，我们在高精密全自动生产设备上的投入，就是为了确保每一颗出厂的组件（包含内部集成的二极管结构）都能经受住时间的考验。
阳极与阴极的金属接触层
很多人问“二极管阳极是哪个”，其实在封装内部，阳极和阴极的金属接触层设计非常有讲究。优质的二极管会采用特殊的合金材料，不仅导电性好，还能防止金属离子迁移，避免长期使用后出现短路。

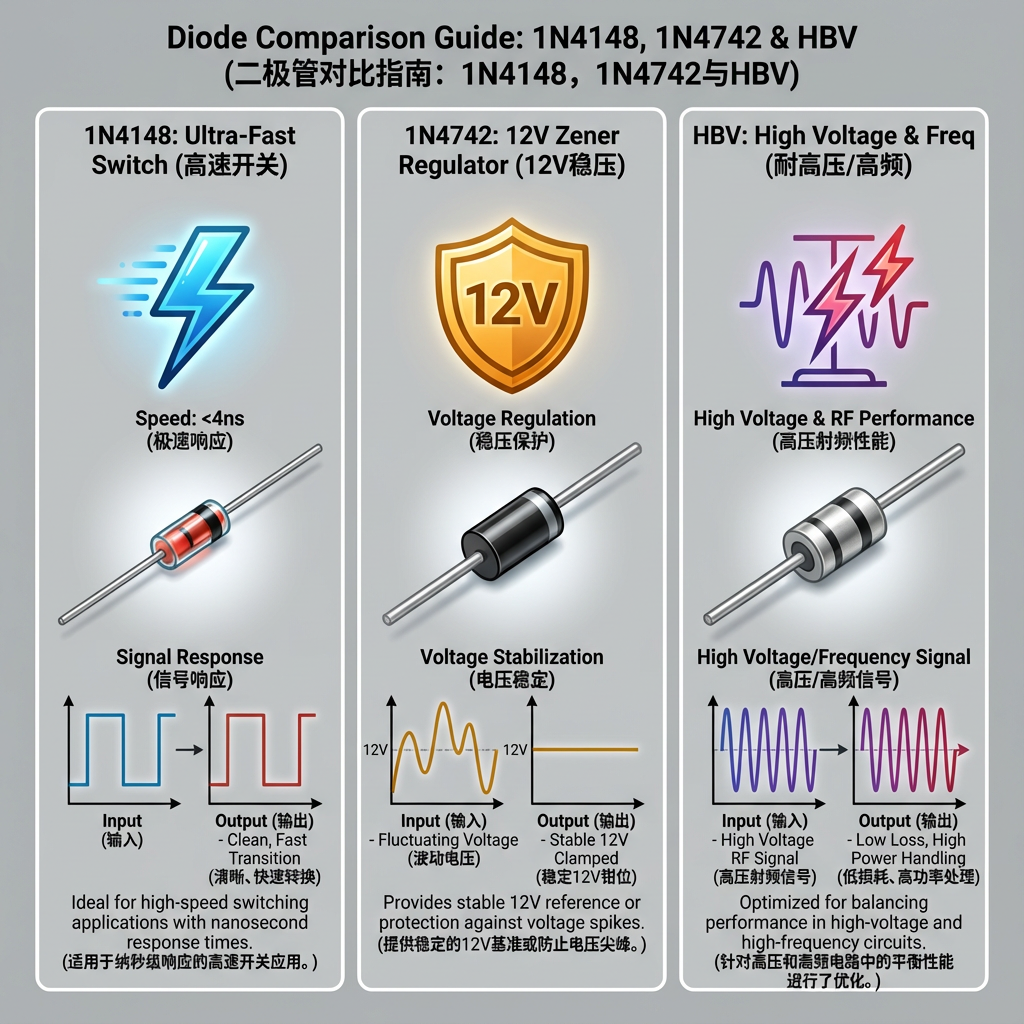

参数对决：HBV 二极管 vs. 1N4148 与 1N4742
在采购或维修时，大家最常问的就是：“这个能不能代替那个？”。我们来做个直观的对比。
常见型号对比表
| 特性参数 | HBV (通用高压/高速型) | 1N4148 (开关二极管) | 1N4742 (稳压二极管) |
|---|---|---|---|
| 主要功能 | 高耐压整流/高频处理 | 小信号高速开关 | 电压稳压 (12V) |
| 反向恢复时间 (trr) | 快 (<50ns) | 极快 (<4ns) | 较慢 (不关注此参数) |
| 最大电流 (If) | 通常 >200mA | 150mA - 300mA | 取决于功耗 |
| 典型应用 | 电源整流、保护电路 | 逻辑电路、信号检波 | 电源稳压、基准电压 |
| 击穿电压 | 较高 (视具体型号而定) | 100V | 12V (稳压值) |
开关速度与应用边界
1N4148 是绝对的“速度之王”。如果你的电路是处理快速跳变的数据信号，选它准没错。它的反向恢复时间极短，能跟上高频节奏。
1N4742 则是“稳重派”。它是一款 12V 的稳压二极管（Zener）。它的工作状态就是处于“反向击穿”区，用来把电压死死地钳制在 12V 左右。如果你的目的是整流，千万别用它，否则电路不仅不通，还可能烧毁。
HBV 二极管 则介于两者之间或更偏向专用。如果你的需求是耐受较高的反向电压，同时还需要一定的反应速度（比如在开关电源的吸收回路中），HBV 系列通常比 1N4148 更能“抗压”。
HBV 二极管在工业与 LED 领域的关键应用场景
在 LED 灯珠驱动电路中的保护
在 LED 照明领域，二极管是守护神。我们公司的 SMD2835 或 EMC3030 等产品，在做成模组时，往往会在输入端并联一个反向的二极管。
为什么要这么做？为了防止接反。如果用户不小心把正负极接反了，这个二极管就会导通，把电流短路掉，从而保护昂贵的 LED 灯珠不被反向高压击穿。
2024年的市场数据显示，随着智能照明的普及，具备防静电和防反接功能的二极管组件需求量增长了 15%。这直接带动了 LED 行业对高品质二极管的需求。
高频开关电源中的应用
现在的充电器越做越小，频率越做越高。这就要求整流二极管必须在极短的时间内完成“开”和“关”的切换。HBV 二极管凭借其优秀的恢复特性，常被用于次级整流，减少开关损耗，提高电源效率。
如何评估 HBV 二极管的技术质量？关键参数指标解析
作为一个懂行的买家，看规格书（Datasheet）是基本功。别只看价格，这几个参数才是命门：
1. 最大峰值反向电压 (VRRM)
这是二极管能承受的电压极限。比如电路中最高电压是 50V，那你选的二极管 VRRM 至少得是 60V 甚至更高，留出余量，防止电压浪涌把它击穿。
2. 反向漏电流 (Ir)
理想的二极管反向是不导电的，但现实中总会有微小的电流漏过去。这个值越小越好。漏电流太大会导致发热，发热又会导致漏电流变大，形成恶性循环，最终导致热击穿。
3. 正向压降 (VF)
电流流过二极管时，会产生电压降（通常 0.7V 左右）。VF 越低，二极管自身的功耗就越小，发热也就越少。在低压大电流的应用中，肖特基二极管因为 VF 极低而备受青睐，但在高压下，还得看 HBV 这种 PN 结二极管。
拿到样品后，不仅要看标称参数，更要上机实测 IV 曲线。如果同一批次的产品曲线重合度很高，说明这家工厂的工艺控制非常稳定，值得信赖。
工程实战：HBV 二极管的极性识别与故障检测
当你拿到一个二极管，或者面对一块坏掉的电路板，怎么下手？
物理外观与极性识别
- 色环标记：大多数圆柱形二极管（如 1N4148），玻璃管体上有一圈黑色的色环，或者黑色管体上有白/银色色环。有色环的一端就是阴极（负极），另一端是阳极。
- SMD 标记：贴片二极管通常在一端有横线，或者缺角，那端就是阴极。
- 丝印代码：比如你看到的 "vl", "wj", "wa" 这些下拉词，通常是贴片二极管表面的丝印代码（Marking Code）。由于贴片太小写不下型号，厂家就用这些缩写。你需要查阅具体的《SMD 代码手册》来对应具体型号。

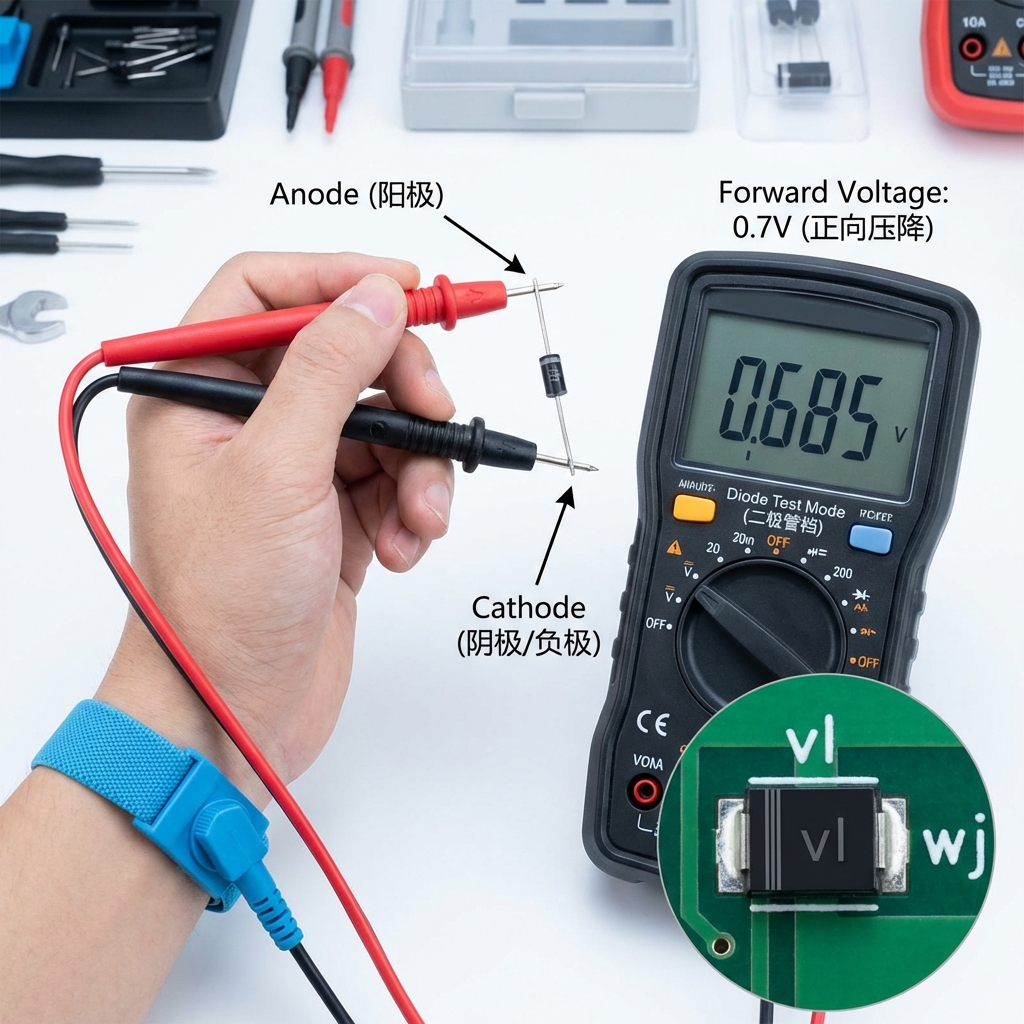

万用表检测技巧
检测二极管好坏，千万别只用电阻档！要用万用表专门的“二极管档”。
- 正向测试：红表笔接阳极，黑表笔接阴极。万用表应该显示一个电压值（硅管约 0.5V-0.7V，肖特基约 0.2V-0.4V）。如果显示 0 或蜂鸣器长鸣，说明短路了。
- 反向测试：红表笔接阴极，黑表笔接阳极。屏幕应该显示“OL”或“1”（无穷大）。如果显示有数值，说明二极管漏电或击穿了。
关于 HBV 二极管的常见疑问
HBV 二极管可以替代 1N4148 吗？如果不涉及极高频率的信号处理，且 HBV 二极管的耐压和电流参数都大于或等于 1N4148，通常是可以应急替代的。但如果是由于 1N4148 坏了要换，最好还是用原型号，因为 1N4148 的速度非常快，普通二极管可能跟不上。
二极管发热严重通常是什么原因？发热通常有两个原因：一是流过的电流超过了额定值（过载）；二是二极管本身的质量问题，正向压降（VF）太大或者反向漏电流过大。如果是前者，检查电路设计；如果是后者，建议更换像恒彩电子这样采用大芯片、高导热封装的优质产品。
不同封装形式（如贴片与直插）对电路设计有何影响？直插式（DIP）适合手工焊接和散热要求极高且空间充足的场景（可以通过引脚散热）。贴片式（SMD）适合自动化生产，寄生电感小，高频性能更好，是目前的主流。
掌握核心技术参数以优化电路设计
二极管虽小，学问很大。从 HBV 二极管的工作原理到具体的选型参数，每一个细节都关乎产品的最终质量。无论你是想找像 1N4742 这样的稳压管，还是需要 1N4148 这样的高速开关管，亦或是需要定制化的 LED 光源组件，认准参数、看懂工艺永远是第一位的。
在恒彩电子，我们将近二十年的封装经验融入到每一颗灯珠和器件中，因为我们相信，只有最稳定的“芯”，才能点亮最精彩的光。希望这篇指南能帮你在二极管的海洋里，精准找到你需要的那一颗。
