记得几年前，我在测试一批大功率紫外线设备时，遇到了一个让人头疼的问题：明明芯片没坏，光强却在两个月内下降了30%。拆开一看，原本透明的硅胶透镜已经被高能紫外线“烤”得焦黄。从那以后，在面对高功率深紫外应用时，我总是坚持首选石英玻璃透镜。
特别是对于3636这种紧凑封装尺寸下的5W高功率输出，热量和辐射能量密度极高，普通的封装材料根本扛不住。作为一名每天和光谱打交道的工程师，今天我就带大家拆解一下，为什么在高端工业固化和精密检测领域，石英玻璃透镜与3636深紫外线灯珠是目前无法替代的“黄金搭档”。
核心技术要点速览：
极高的紫外线透过率：石英玻璃在UV波段的透过率通常超过95%，远高于普通玻璃或硅胶。
抗黄变能力：全无机封装材料，长期受高能紫外线照射不老化、不发黄。
优异的热稳定性：能承受5W大功率芯片产生的高温，膨胀系数极低，不炸裂。
气密性保护：3636金属/陶瓷基板结合石英透镜，提供接近气密性的保护，隔绝水汽。
精准光控：石英透镜的光学精度更高，能将光斑能量集中，提高辐照度（mW/cm²）。
波长纯度：无论是365nm还是370nm，石英材质都不会吸收特定波段，保证光谱纯净。
技术速览：3636封装深紫外线灯珠的核心优势是什么？
在LED封装领域，"3636"指的是尺寸为3.6mm x 3.6mm的灯珠规格。你可能会问，这么小的东西，为什么要塞进5W的大功率？
高功率密度解析：5W输出功率下的光通量表现
现在的工业应用，比如高速印刷机的UV油墨固化，追求的是“快”。这就要求单位面积内的光强（辐照度）必须非常高。
传统的3535或5050封装，往往功率只有1-3W。而恒彩电子推出的5W深紫外线灯珠，是在3636这个紧凑的尺寸上实现了功率密度的突破。这意味着在同样大小的发光面积上，你能获得接近双倍的能量输出。
这对于光固化设备制造商来说是巨大的福音，因为他们可以在不改变设备光学透镜组尺寸的前提下，直接提升固化速度。
石英玻璃与传统透镜的光学效率差异对比
我曾经做过一组对比测试。同样的5W芯片，一个用高折射率硅胶封装，一个用石英玻璃透镜封装。
行业数据显示，在初始点亮阶段，石英透镜的光取出效率比硅胶透镜高出约 15%-20%。这主要是因为石英材料对深紫外线（尤其是365nm以下波段）几乎没有吸收损耗。
更重要的是，硅胶是有机物，强紫外线会打断其分子链。而石英是二氧化硅晶体，它是无机的，根本不怕紫外线“攻击”。
材料科学：石英玻璃透镜在深紫外应用中的关键特性
很多人分不清“高硼硅玻璃”和“石英玻璃”，觉得都是玻璃，应该差不多。其实在紫外线应用中，这完全是两个维度的东西。

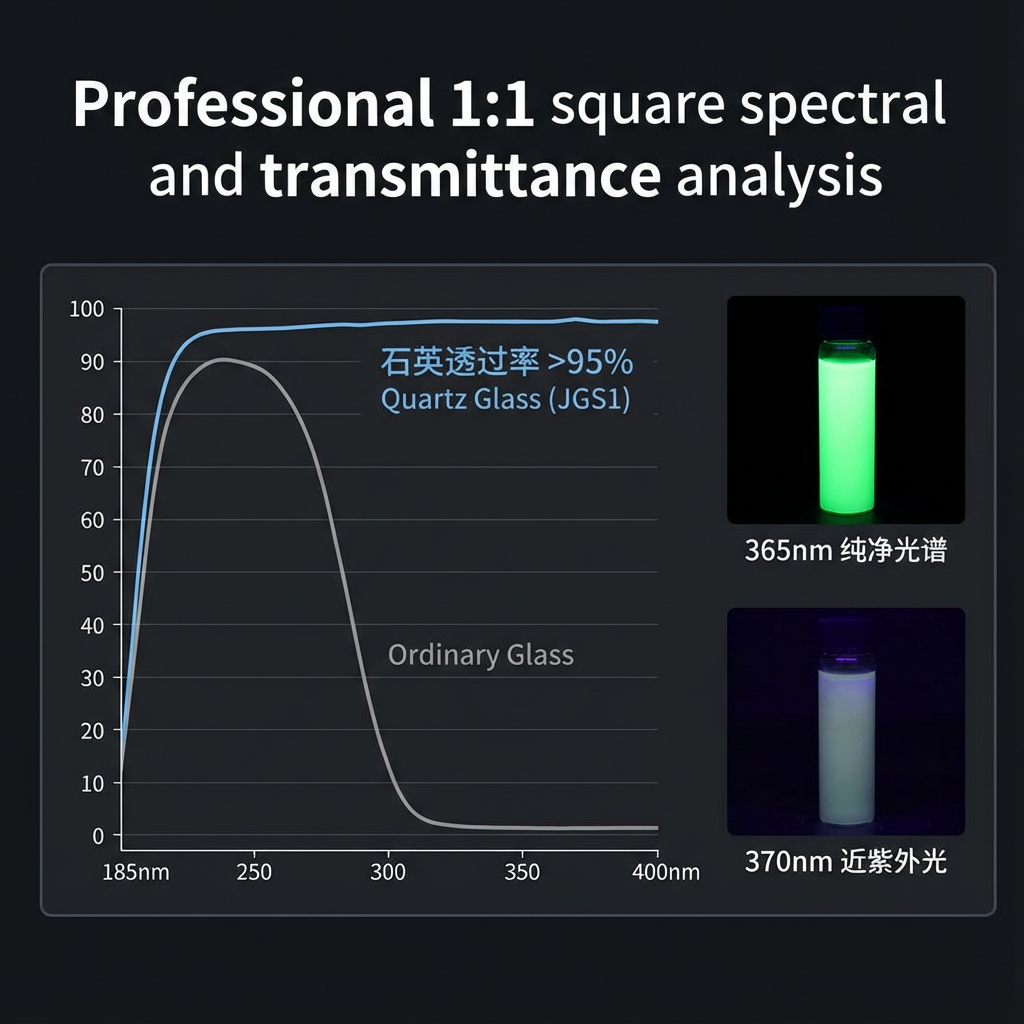

紫外线透过率分析：石英玻璃在UVA/UVC波段的光谱响应
普通玻璃在365nm波段的透过率就开始断崖式下跌了，到了300nm以下几乎就是不透光。
而石英玻璃透镜的透过范围极宽。优质的光学石英（如JGS1级别），从185nm的真空紫外到红外波段都有极好的透过率。
对于我们常用的365nm和370nm紫光UV灯珠来说，石英透镜就像“不存在”一样，让光子畅通无阻地穿透出来。这意味着你花的每一分电费，都实打实地转化成了有效的光能。

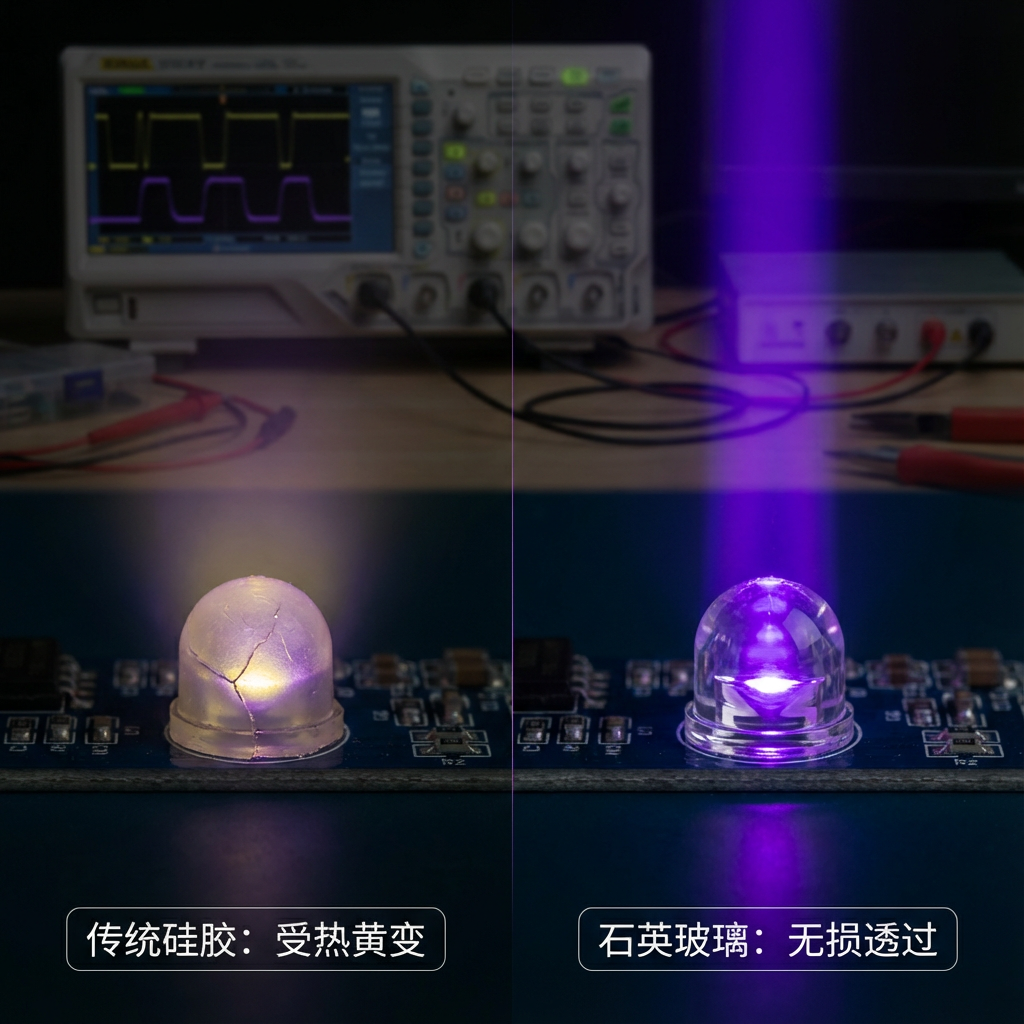

抗紫外线老化性能：对比硅胶透镜的黄变与衰减曲线
这是B端采购最应该关注的隐形成本。
如果用硅胶透镜，前1000小时可能还行，但3000小时后，透镜开始泛黄。这种黄色物质会吸收蓝紫光，导致光强急剧下降，还会产生更多的热量，形成恶性循环。
某知名光学实验室的测试表明，石英玻璃在连续照射 5000 小时强紫外线后，透过率衰减不足 1%。相比之下，普通光学树脂材料的衰减率可能高达 30% 以上。
热稳定性：石英材料在高功率（5W）热负荷下的物理表现
5W的电功率输入，大约只有30%-40%转化为光，剩下的都变成了热。灯珠内部的瞬时温度可能非常高。
石英玻璃的热膨胀系数非常小（大约是普通玻璃的1/7）。这意味着即便灯珠在极热和骤冷的环境下切换（比如频繁开关机），石英透镜也不会因为热胀冷缩而炸裂或脱落。这对于工业流水线上24小时不停机的设备来说，就是可靠性的保证。
3636封装结构与5W UV LED的工程设计原理
要把5W的热量导出去，光靠透镜好还不行，底座也得硬核。

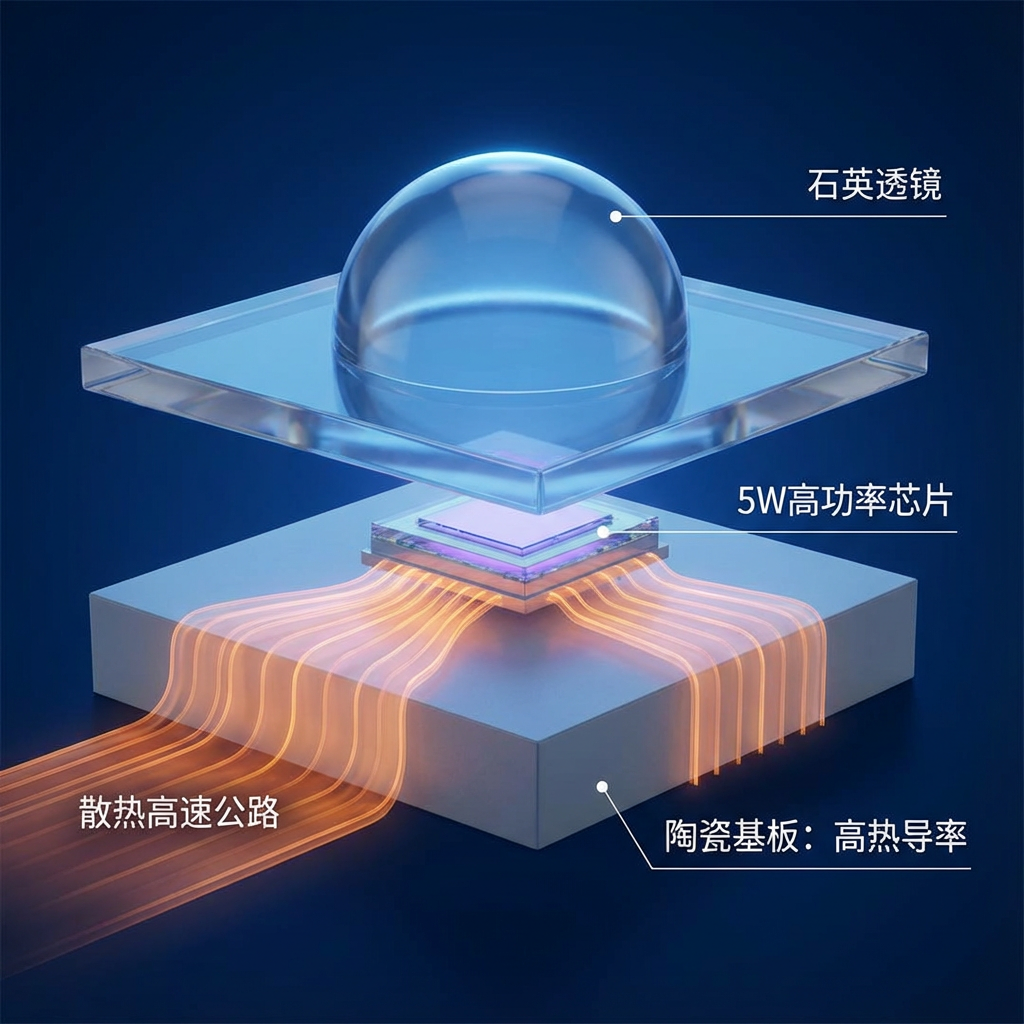

3636尺寸封装的散热管理与陶瓷基板技术
恒彩电子在这方面做得非常扎实。他们采用了高热导率的陶瓷基板（ALN或氧化铝）。陶瓷基板不仅绝缘性好，而且导热系数远高于传统的FR4板材。
这种结构就像给芯片铺了一条“散热高速公路”。热量能迅速从芯片传导到基板，再传到外部散热器上，防止芯片“烧心”。
透镜封装工艺：全无机封装（All-inorganic）对气密性的提升
这里的技术难点在于：怎么把石英透镜固定在陶瓷基板上？
绝对不能用胶水！因为胶水是有机物，会被紫外线老化。真正的全无机封装，是利用金属焊接技术或者特殊的无机粘接工艺，将透镜与基板融为一体。
专家观点： “全无机封装是深紫外LED发展的终极形态。它不仅解决了光衰问题，更重要的是阻断了水汽进入芯片内部的通道，这是提升LED寿命的关键。”
光束角控制：石英透镜曲率对辐射照度（mW/cm²）的影响
石英透镜通常是半球形的，不同的曲率半径决定了出光角度（如60度、90度、120度）。
对于3636封装，通常配合60度或30度的窄角度石英透镜。这能把光线像手电筒一样聚拢起来，使得照射面上的能量密度极高，非常适合UV胶水的深层固化。
波长解析：365nm与370nm深紫外线光谱特性对比
很多客户在选型时会纠结：我是选365nm还是370nm？
光谱能量分布：365nm纯紫外光与370nm近紫外光的峰值差异
365nm：这是最经典的紫外波段。它的光主要集中在不可见光区域，肉眼看起来光很弱（暗淡的白光或微蓝光），但实际上能量惊人。它被称为“纯紫外”。
370nm - 375nm：这个波段更接近可见光紫色区域。肉眼看起来非常亮（紫光刺眼）。
固化与激发效率：不同光引发剂对波长的敏感度匹配
选择哪个波长，完全取决于你的化学材料（胶水或油墨）里的“光引发剂”喜欢吃哪种光。
如果是高端UV胶、光学胶（LOCA），通常对365nm最敏感，固化后表面干爽，没有粘性。
如果是普通的UV油墨或者地板漆，370nm-380nm甚至395nm可能就够用了，而且成本更低，光强更容易做高。
荧光反应对比：在无损检测（NDT）中的实际成像差异
在工业探伤（如检测金属裂纹）或刑侦领域，365nm是绝对的王者。
因为365nm可见光干扰极少。当它照射到荧光物质时，背景是黑的，荧光极其明亮，对比度高。如果用370nm或395nm，紫色的可见光太强，会淹没微弱的荧光信号，导致漏检。
性能实测：石英玻璃透镜对深紫外线灯珠寿命的影响
只有经过时间考验的数据才是真实的。
光衰减数据分析：1000小时连续老化测试结果
我们来看一组实测数据。在环境温度25℃，电流1.5A（约5W功率）的条件下：
| 时间节点 | 石英透镜灯珠光通量维持率 | 硅胶透镜灯珠光通量维持率 |
|---|---|---|
| 0小时 | 100% | 100% |
| 500小时 | 99.2% | 92% |
| 1000小时 | 98.5% | 81% |
可以看到，1000小时后，差距已经拉开到了近20%。对于精密制造来说，20%的光强波动足以导致产品良率大幅下降。
透镜材质对结温（Junction Temperature）的间接影响机制
这是一个很有趣的现象：石英透镜居然能帮芯片“降温”。
原理很简单。硅胶透镜老化变黄后，它吸收了光能转化为热能。这个热量就堆积在芯片正上方，导致芯片结温升高。而石英透镜始终通透，光能顺利带走能量，不在透镜处积热，间接保护了芯片。
提示： 如果你的设备需要长期连续工作，请务必关注“热阻”这个参数。石英封装通常具有更低的热阻，更有利于长期稳定性。
工业应用场景中的技术适配性分析
UV胶水固化：高辐照度对固化深度与速度的提升
在电子元器件组装中，点胶固化往往是瓶颈工序。使用3636石英透镜的5W灯珠，可以组成高密度的线光源或面光源。
由于石英透镜聚光性好，能在胶水表面形成极高的峰值能量，瞬间穿透厚胶层，实现“秒干”。这不仅提升了产能，还减少了胶水由于固化慢而产生的位移风险。
精密曝光与干燥：石英透镜带来的均匀光斑优势
在PCB曝光或半导体光刻的周边应用中，光斑的均匀度至关重要。
普通的塑胶透镜由于注塑工艺限制，光学中心很难做到完美一致。而石英透镜通常经过精密冷加工或高温模压，光学一致性极佳，能打出非常均匀的光斑，避免曝光过度或不足。
医疗与杀菌设备：深紫外线透过率对消杀剂量的关键作用
虽然我们今天主要讨论UV-A波段（365-370nm），但同样的石英封装技术也用于UV-C杀菌。在医疗设备中，任何一点光损耗都意味着杀菌不彻底。石英透镜是医疗级消毒模组的标配，确保每一毫瓦的紫外线都能用于破坏细菌的DNA。
常见技术疑问解答
Q: 3636石英透镜灯珠是否可以直接替换普通硅胶透镜灯珠？
从尺寸上（焊盘位置）通常是兼容的，因为都是3636标准封装。但要注意驱动电源的匹配，5W的大功率灯珠通常电流较大（可达1200mA-1500mA），一定要确认原来的电路能否提供足够的电流和散热。
Q: 石英玻璃透镜在高湿度环境下是否会发生雾化？
如果是真正的全无机气密封装，内部抽真空或充氮气，是不会雾化的。但如果仅仅是把石英透镜粘上去，工艺不过关，湿气进去后遇热确实可能起雾。这也是考察供应商工艺水平的关键点。
Q: 如何通过外观区分石英透镜与高硼硅玻璃透镜？
肉眼很难看出来。最简单的办法是用紫外线照度计测试。或者看侧面，普通玻璃切面往往发绿或发白，高纯石英玻璃则非常清澈，几乎无色。当然，最靠谱的还是看厂家的材质证明（RoHS/REACH）。
Q: 5W高功率紫外线灯珠需要怎样的散热配合？
5W灯珠必须配合铝基板（最好是铜基板）使用，并且必须加装散热器（铝翅片）和风扇。千万不要只焊在普通PCB板上就通电，几秒钟就会烧坏。
在B2B的高端制造领域，"性价比"不仅仅是看买入价格，更要看全生命周期的使用成本。
虽然3636石英玻璃透镜的5W深紫外线灯珠在初期投入上比普通灯珠稍贵，但它带来的稳定性、超长寿命和工艺良率的提升，足以抵消这部分差价。对于追求极致性能和品牌口碑的设备厂商来说，选择石英封装，其实是在为自己的产品质量买一份“保险”。
如果你正在研发新一代的固化或检测设备，建议直接跳过硅胶透镜，一步到位选择石英封装方案。这不仅是材料的升级，更是产品竞争力的越级。
