最近，我经常被工程师朋友和采购经理们问到：“那个尺寸为3.01.0毫米的LED，究竟是什么封装类型？”这个问题看似简单，但背后却牵扯到LED技术的核心——封装。作为一名在LED行业摸爬滚打了多年的小编，我深知选对封装对于产品性能的重要性。它不仅决定了光的颜色和亮度，更直接影响产品的稳定性和寿命。今天，我就带大家深入了解一下这个“小身材，大能量”的3.01.0LED封装。
3.0*1.0LED封装的核心特性
在深入探讨之前，我们先快速了解一下它的几个关键点：
封装类型：它是一种SMD（SurfaceMountDevice，表面贴装器件）封装。
核心优势：以其紧凑的尺寸、优异的散热性能和高亮度而闻名。
常见尺寸：其物理尺寸通常指长度3.0mm，宽度1.0mm。
主要应用：广泛应用于消费电子的指示灯、汽车内部照明以及商业显示屏等领域。
技术定位：在众多SMD封装中，它属于一种小型化、高效率的解决方案。
生产工艺：依赖高精密的自动化设备进行生产，以确保产品的一致性和可靠性。
什么是3.0*1.0LED封装？定义与技术细节
当我们讨论“3.0*1.0的LED是什么封装”时，我们实际上是在讨论一种特定的SMD（SurfaceMountDevice）LED。这个命名方式非常直观，直接揭示了它的物理尺寸：长度为3.0毫米，宽度为1.0毫米。这种封装结构紧凑，非常适合在空间有限的电子产品中使用。
3.0*1.0LED封装的物理尺寸与结构解析

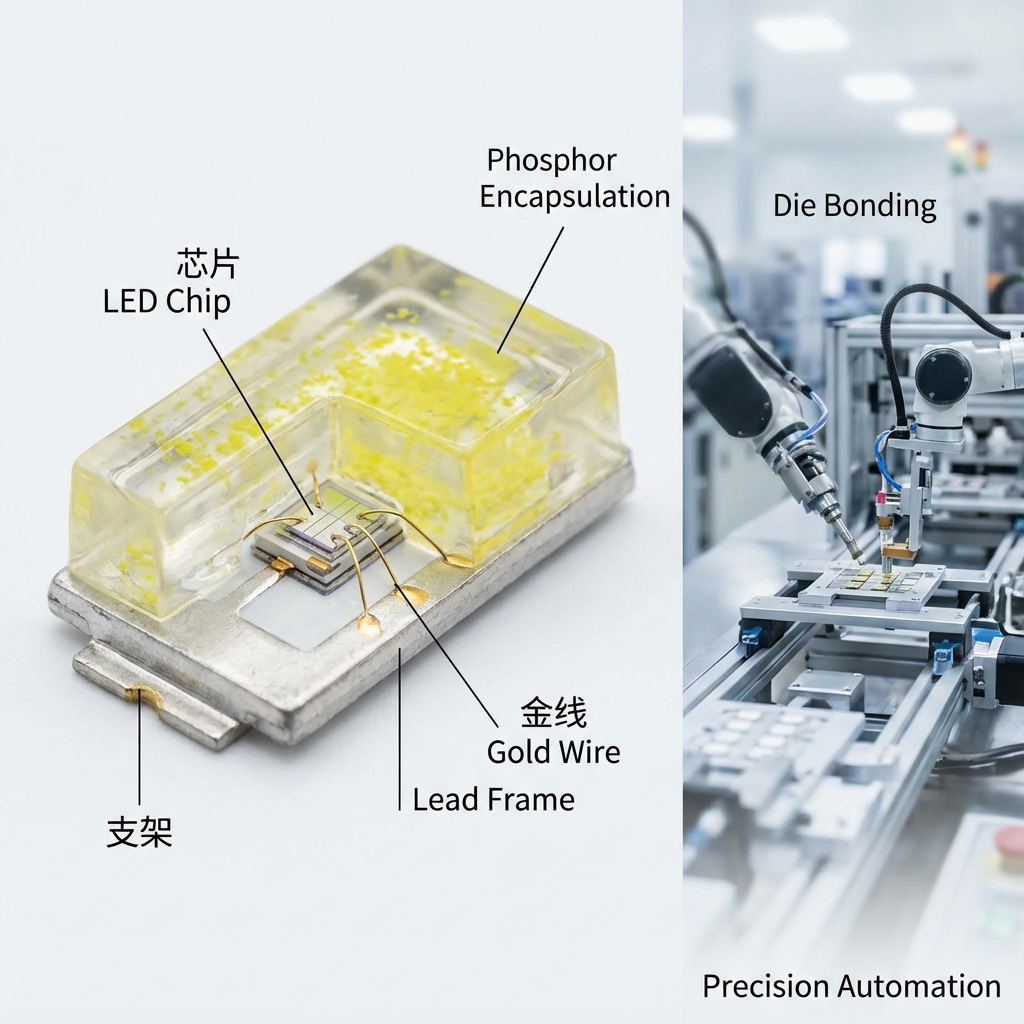

想象一下，一个只有几毫米大小的元件，却能发出明亮的光。这就是3.0*1.0LED封装的魅力。它的基本结构包括LED芯片、支架、金线、荧光粉（白光LED）和环氧树脂封胶。芯片是发光的核心，支架则负责承载芯片、导热和导电。金线连接着芯片与支架，形成完整的电路。最后，透明的环氧树脂将所有部件包裹起来，起到保护内部结构和调整出光角度的作用。这种精巧的设计，使其在保持小体积的同时，也能拥有良好的光电性能。
其在SMD封装技术中的定位与作用
在SMD封装的大家族里，3.0*1.0LED扮演着一个重要的角色。相比于像5050这样的大尺寸封装，它的体积更小；而相比更微小的封装（如0.3microled），它的功率和亮度又更具优势，制造工艺也相对成熟。这使得它在需要兼顾尺寸、亮度和成本的应用中，成为了一个“甜点”级别的选择。它就像是LED封装世界里的“多面手”，既能满足精细化显示的需求，又能胜任常规的照明和指示功能。
如何通过封装影响最终的显示效果与光效
封装对LED的最终表现有着决定性的影响。封装材料的选择，尤其是环氧树脂和荧光粉的质量，直接决定了LED的光色一致性和光衰速度。其次，支架的设计和材料会影响散热效率。如果散热不佳，LED芯片的温度会升高，导致光效下降、寿命缩短。最后，封装的透镜设计可以改变光的出射角度，实现聚光或泛光效果，以适应不同的应用场景，例如在显示屏中需要宽视角，而在手电筒中则需要窄视角。
封装不仅仅是保护芯片，更是一种光学和热学的设计艺术。一个优秀的封装方案，能将芯片的性能发挥到极致。
技术探究：3.0*1.0LED封装的制造工艺与核心材料
要制造出一颗高品质的3.0*1.0LED，离不开精密的制造工艺和优质的核心材料。这个过程就像是为脆弱的LED芯片穿上一件坚固耐用且功能强大的“盔甲”。在恒彩电子，我们凭借近二十年的封装技术积累和世界级的高精密全自动生产设备，确保每一颗LED都达到卓越标准。
解析封装工艺流程：从固晶到封胶
LED的封装是一个高度自动化的精密过程，主要包括以下几个步骤：
固晶(DieBonding)：使用导电或导热胶，将微小的LED芯片精准地固定在支架的指定位置上。
焊线(WireBonding)：通过超声波和热压，用极细的金线将芯片的电极与支架的引脚连接起来，形成电流通路。
点胶/灌胶(Dispensing/Encapsulation)：将预先调配好的环氧树脂或硅胶，精确地覆盖在芯片和焊线上。对于白光LED，胶体中会混合荧光粉。
烘烤(Curing)：将点好胶的LED放入烤箱中，在特定温度下进行烘烤，使胶体固化，起到保护和光学塑形的作用。
分光分色(Sorting)：在封装完成后，对每一颗LED进行光电性能测试，按照亮度、电压、色温等参数进行分类和编带。
LED封装的主要材料有哪些？
一颗小小的LED，其材料构成却十分讲究。主要包括：
芯片(Chip)：发光的核心，其性能决定了LED的基础光效和可靠性。
支架(LeadFrame)：承载芯片，并负责导热和连接外部电路。常见的有PPA、PCT、EMC等材质。
金线(GoldWire)：连接芯片电极和支架，要求高纯度和高可靠性。
环氧树脂/硅胶(Epoxy/Silicone)：用于封装保护，其透明度、耐热性和抗紫外线能力至关重要。
荧光粉(Phosphor)：用于将蓝光芯片发出的光转换为白光或其他颜色的光，其配比和均匀性直接影响光色品质。
自动化封装技术如何保证产品一致性与高品质
在LED封装领域，自动化是保证品质的关键。高精密的全自动生产线可以最大程度地减少人为误差。例如，自动固晶机能实现微米级的定位精度，自动焊线机能确保每个焊点的拉力一致。此外，通过MES（制造执行系统），可以实时监控生产过程中的每一个参数，如温度、压力和时间，确保所有产品都在相同的最优条件下生产。这不仅大幅提升了生产效率，更重要的是保证了产品的高度一致性和可靠性，这也是我们恒彩电子引以为傲的核心优势之一。
全自动化生产线是现代LED封装厂的“心脏”。它不仅是效率的保证，更是品质的基石。没有它，大规模、高品质的生产将无从谈起。
3.0*1.0LED封装与其他常见封装类型的对比
了解了3.0*1.0LED的基础知识后，很多人会好奇：它和市面上其他常见的封装，比如5050、3528，甚至更热门的MicroLED相比，到底有什么不同？选择哪一种才最适合我的产品？下面我们就来进行一个详细的对比。
对比分析：与EMC3030、5050、3528等SMD封装的异同
| 封装类型 | 尺寸(mm) | 主要特点 | 常见应用 |
|---|---|---|---|
| 3.0*1.0 | 3.0x1.0 | 尺寸紧凑，侧发光或顶发光，适合高密度排列 | 手机背光、仪表盘指示灯、细间距显示屏 |
| 3528 | 3.5x2.8 | 单芯片，经典型号，成本效益高 | 指示灯、灯带、室内显示屏 |
| 5050 | 5.0x5.0 | 通常集成3颗芯片，亮度高，可实现RGB全彩 | RGB灯带、户外显示屏、商业照明 |
| EMC3030 | 3.0x3.0 | 采用EMC支架，耐高温，功率密度高 | 户外照明、路灯、工业照明 |
从表格中可以看出，3.0*1.0封装的最大优势在于其纤薄的尺寸，特别是在宽度上仅有1.0mm，这使其在一些对空间要求极为苛刻的应用中脱颖而出。而像5050则以高亮度和RGB集成能力见长，EMC3030则凭借其出色的耐热性和高功率特性，在户外和工业照明领域占据一席之地。
功能比较：3.75mmLED模组和3.0*1.0LED封装有什么区别？
这是一个经常被混淆的概念。“3.01.0LED封装”指的是单个LED元件的尺寸和类型，而“3.75mmLED模组”则完全是另一个层面的东西。“3.75mm”通常指的是LED显示屏模组上的像素间距（PixelPitch），即两个相邻LED像素中心点之间的距离。一个3.75mm的LED模组，上面可能使用了各种不同封装尺寸的LED灯珠，比如2121或1515等。简单来说，3.01.0是“砖块”，而3.75mm模组是用这些“砖块”砌成的“墙”。
性能差异：与MicroLED等前沿封装技术的比较
MicroLED是近年来备受瞩目的下一代显示技术，它将LED芯片的尺寸缩小到了微米级别（通常小于100μm）。与3.01.0这类传统的SMD封装相比，MicroLED在亮度、对比度、响应速度和能效上都有着颠覆性的优势。然而，MicroLED目前面临着巨大的技术挑战，尤其是“巨量转移”技术（即将数百万颗微米级芯片精准地转移到基板上），导致其成本居高不下，尚未实现大规模商业化。因此，在当前及未来几年内，像3.01.0这样的SMD封装凭借其成熟的工艺、稳定的供应链和极具竞争力的成本，仍将是市场的主流选择。
3.0*1.0LED封装的主要应用领域
凭借其小巧的体积和优异的光学性能，3.0*1.0LED封装在多个行业中都找到了自己的用武之地。它的应用范围非常广泛，从我们每天使用的手机，到马路上飞驰的汽车，再到商场里绚丽的广告牌，都能看到它的身影。
在消费电子产品中的具体应用
在消费电子领域，空间寸土寸金。3.0*1.0LED的纤薄外形使其成为理想选择。最常见的应用就是手机和笔记本电脑的键盘背光。它能够均匀地照亮每个按键，同时不增加设备厚度。此外，它还被广泛用作各种设备的状态指示灯，比如路由器上的网络状态灯、充电宝的电量指示灯等。其小巧的体积让设计师可以更自由地进行布局，创造出更具美感和科技感的产品。
在汽车照明领域的应用案例
汽车行业对电子元件的可靠性要求极高。3.01.0LED凭借其稳定的性能和长寿命，在汽车照明中扮演着越来越重要的角色。例如，在汽车仪表盘上，各种警告灯和指示灯（如转向灯、安全带未系提示灯）大多采用这种封装。同时，在营造车内氛围的氛围灯系统中，3.01.0LED灯带可以轻松地嵌入到门板、中控台等狭窄的缝隙中，创造出柔和而均匀的光线效果，提升驾乘体验。
在商业显示屏中的应用与优势
近年来，小间距LED显示屏市场发展迅猛。3.0*1.0LED，特别是其侧发光版本，为细间距商业显示屏提供了优秀的解决方案。由于其尺寸小，可以实现更高的像素密度，从而在近距离观看时也能获得清晰细腻的画质。这类显示屏被广泛应用于购物中心、企业展厅、会议室和控制中心。相比传统LCD或投影，它具有亮度高、色彩鲜艳、无拼缝和使用寿命长等显著优势，能够轻松应对各种光线环境，吸引观众的目光。
行业数据显示，全球LED封装市场规模在2023年已达到约100亿美元，其中消费电子和商业显示是增长最快的应用领域之一。这预示着像3.0*1.0这样的小尺寸封装将拥有更广阔的市场前景。来源：Statista2024,GlobalLEDPackagingMarket
常见技术问题：3.0*1.0LED封装的失效分析与解决方案
尽管3.0*1.0LED封装技术已经非常成熟，但在实际应用中，我们仍可能遇到一些问题，如光衰、色偏等。了解这些问题的成因并掌握相应的解决方案，对于保证产品质量和延长使用寿命至关重要。拥有独立实验室和强大技术团队，我们能够对这些问题进行深度分析并提供有效的优化方案。
光衰、色偏等常见问题的成因分析
光衰，即LED在使用一段时间后亮度下降的现象，是所有LED都无法完全避免的问题。其主要原因包括：
芯片老化：长时间通电工作，芯片内部的缺陷会增加，导致发光效率降低。
散热不当：结温（芯片的工作温度）过高是加速光衰的头号杀手。封装的散热设计和外部散热系统的效能直接影响结温。
封装材料劣化：环氧树脂或硅胶在高温和光照下会逐渐黄化、变脆，降低透光率。
色偏，即LED发出的光色发生偏移，特别是在白光LED中更为常见。其原因主要是：
荧光粉沉淀：封装过程中，如果荧光粉混合不均或沉淀，会导致出光颜色不一致。
材料热失配：芯片、支架、胶水等不同材料的热膨胀系数不同，在温度循环下会产生应力，可能导致芯片位移或金线断裂，从而影响色坐标。
如何通过优化封装工艺提高LED封装的效率和耐用性
要解决上述问题，必须从封装工艺和材料选择入手。
选用高品质原材料：选择光效高、稳定性好的芯片，以及耐高温、抗UV性能强的封装胶水和支架材料（如EMC支架）。
优化散热结构：设计导热性能更好的支架结构，如增加散热焊盘面积，使用导热系数更高的固晶胶，以快速将芯片产生的热量导出。
精确控制生产工艺：通过高精密的自动化设备，严格控制固晶的精度、焊线的拉力以及点胶的量，确保每一颗LED的一致性。
改善荧光粉涂覆技术：采用喷涂或模压等更先进的荧光粉涂覆工艺，确保荧光粉层厚度均匀，从而获得高度一致的光色。
优化提示：在设计LED应用产品时，务必为LED灯珠预留足够的散热空间。即使是最高品质的LED，如果工作在过高的温度下，其寿命和性能也会大打折扣。
质量控制：独立实验室在保证高品质中的作用
一个专业的独立实验室是保证LED产品高品质的最后一道，也是最关键的一道防线。在实验室里，我们可以对原材料和成品进行一系列严苛的测试，例如：
高低温冲击测试：模拟极端温度变化，考验封装的可靠性。
恒温恒湿测试：评估LED在湿热环境下的长期工作能力。
老化测试(LM-80)：通过长时间点亮，测试LED的光通维持率，预测其使用寿命。
光谱分析：精确测量LED的光谱、色温、显色指数等光学参数。
通过这些科学、严谨的测试，我们能够筛选出不合格品，并持续改进封装工艺，确保交付给客户的每一批产品都符合最高的质量标准。
关于3.0*1.0LED封装的常见问题解答
在这里，我们整理了一些客户和工程师最常问到的关于3.0*1.0LED封装的问题，并给出简洁明了的解答。
3.0*1.0LED封装有什么显著特点？
它的最显著特点是其纤薄紧凑的尺寸（3.0mmx1.0mm）。这一特点使其非常适合用于空间受限的应用，如手机背光、轻薄笔记本键盘灯和高密度显示屏。此外，它还具有良好的散热性能和较高的光效，在尺寸、性能和成本之间取得了很好的平衡。
LED封装的选择对LED显示屏的性能有何关键影响？
封装对LED显示屏的影响是全方位的。封装尺寸决定了显示屏的最小像素间距，直接影响其清晰度。其次，封装所用的环氧树脂和支架设计会影响显示屏的对比度和视角。最后，封装的可靠性，如气密性和抗UV能力，决定了显示屏在户外等恶劣环境下的使用寿命和稳定性。可以说，选对封装是打造一块高品质LED显示屏的第一步。
为什么说LED封装的重要性越来越被重视？
随着LED技术从单纯的照明向显示、传感等更多领域渗透，市场对LED的性能要求也越来越高，不再仅仅满足于“能亮就行”。封装作为连接芯片与应用的桥梁，其重要性日益凸显。一个好的封装可以提升光效、改善光色品质、增强可靠性、延长寿命，并实现更多定制化的功能（如特定的出光角度）。在技术迭代飞速的今天，封装技术的创新，如Mini/MicroLED，正成为推动整个LED产业向前发展的核心驱动力之一。
掌握封装技术，点亮未来视界
通过今天的深度解析，相信您对“3.0*1.0的led是什么封装”已经有了全面的了解。它不仅是一个简单的尺寸代号，更代表着一种成熟、高效且应用广泛的SMD封装技术。从手机屏幕到汽车仪表，再到巨型商业广告牌，这种小小的元件正在以其独特的方式，点亮我们生活的方方面面。
理解LED封装的核心价值——尺寸、光效与应用范围——是选择正确光源方案的关键。在恒彩电子，我们凭借核心团队近二十年的封装技术背景，以及业界领先的高精密全自动生产设备和独立实验室，致力于为不同行业的客户提供从SMD2835、EMC3030到5050等多样化、高品质的LED封装解决方案。
如果您正在为您的项目寻找稳定可靠的LED光源，或对LED封装技术有任何疑问，欢迎随时与我们联系。让我们用专业的技术和热情的服务，助您在激烈的市场竞争中脱颖而出。
