“天啊，我新买的RGB灯带，怎么直接接上电池一点反应都没有？难道是坏了吗？”作为一个经常和各种LED灯珠打交道的人，我太理解这种挫败感了。兴冲冲地准备DIY一个炫酷的氛围灯，结果第一步就被卡住了。别急，RGB灯珠不亮，十有八九不是它坏了，而是我们对它的“脾气”还不够了解。
这篇文章就是为你准备的“避坑指南”。我会带你从零开始，搞清楚RGB灯珠为什么不能直接连接电源，并手把手教你如何正确接线，让你的创意项目瞬间点亮，绽放万千色彩。
核心问题速览：
- 不能直连电源：RGB灯珠内部有红、绿、蓝三个独立的LED芯片，需要通过专用的控制器来分别驱动和调节亮度，才能混合出不同颜色。直接连接电源，要么电压/电流不匹配，要么无法控制芯片，自然就不亮。
- 正负极需分清：RGB灯珠分为共阳极和共阴极两种，引脚定义不同，接反了肯定不工作。
- 控制器是关键：控制器是RGB灯珠的大脑，负责发送PWM信号来控制每个颜色通道的亮暗，从而实现色彩变幻。
- 电源要匹配：必须使用与灯珠和控制器规格相符的直流电源（DC），电压过高会烧毁灯珠。
- RGBW更复杂：RGBW灯珠比RGB多了一个白色通道，需要四通道控制器，接线时要注意区分。
- 专业支持很重要：如果遇到复杂问题，寻求像恒彩电子这样拥有近二十年封装技术经验的厂家支持，能少走很多弯路。
为什么RGB灯珠直接接正负极不亮？快速解答
很多朋友第一次接触RGB灯珠时，都会下意识地认为它和普通单色灯珠一样，接上正负极就能亮。当发现它毫无反应时，便会产生“rgb灯珠直接接正负极不亮吗为什么”的疑问。其实，这背后涉及其独特的工作原理，绝非简单的“通电即亮”。
原因一：未通过控制器，电流电压不匹配
RGB灯珠对电压和电流的要求非常精确。例如，红色LED的驱动电压通常在1.8-2.2V，而蓝色和绿色的则在3.0-3.4V左右。如果你直接用一个5V或12V的电源去连接，电压不匹配，极易因电流过大瞬间烧毁内部芯片，或者因电压不当而无法启动。控制器不仅能提供稳定的电压，还能通过限流电阻保护灯珠。
原因二：正负极接反或连接方式错误
RGB灯珠通常有4个引脚，除了3个颜色通道（R、G、B），还有1个公共端。这个公共端可能是正极（共阳极）也可能是负极（共阴极）。如果你的灯珠是共阳极的，却把它当作公共负极来接，电流无法形成回路，灯珠自然不会亮。在动手前，分清灯珠类型是至关重要的一步。
原因三：灯珠内部芯片需要独立信号驱动
想象一下，RGB灯珠是一个由三位小画家（红、绿、蓝）组成的团队。你不能只给他们下达一个“画画！”的简单命令，而是需要分别告诉每一位画家用多大的力气去画。控制器扮演的就是这个指挥官的角色，它通过PWM信号精确地告诉每个颜色芯片应该亮多少，只有这样，它们才能合作调配出你想要的百万种色彩。没有控制器，芯片们就处于“待命”状态，不会发光。
RGB灯珠工作原理解析：为何不能直连电源
要彻底搞明白RGB灯珠的接线，我们得先深入了解它的“内心世界”。理解了它的工作原理，很多接线上的疑惑就会迎刃而解。它不像老式灯泡那样简单粗暴，而是一个精密的微型光电系统。
根据Statista在2023年的报告，全球LED市场规模已达1250亿美元，其中RGBLED在智能家居和商业显示领域的应用正飞速增长。这背后正是其复杂而迷人的控制原理在驱动。

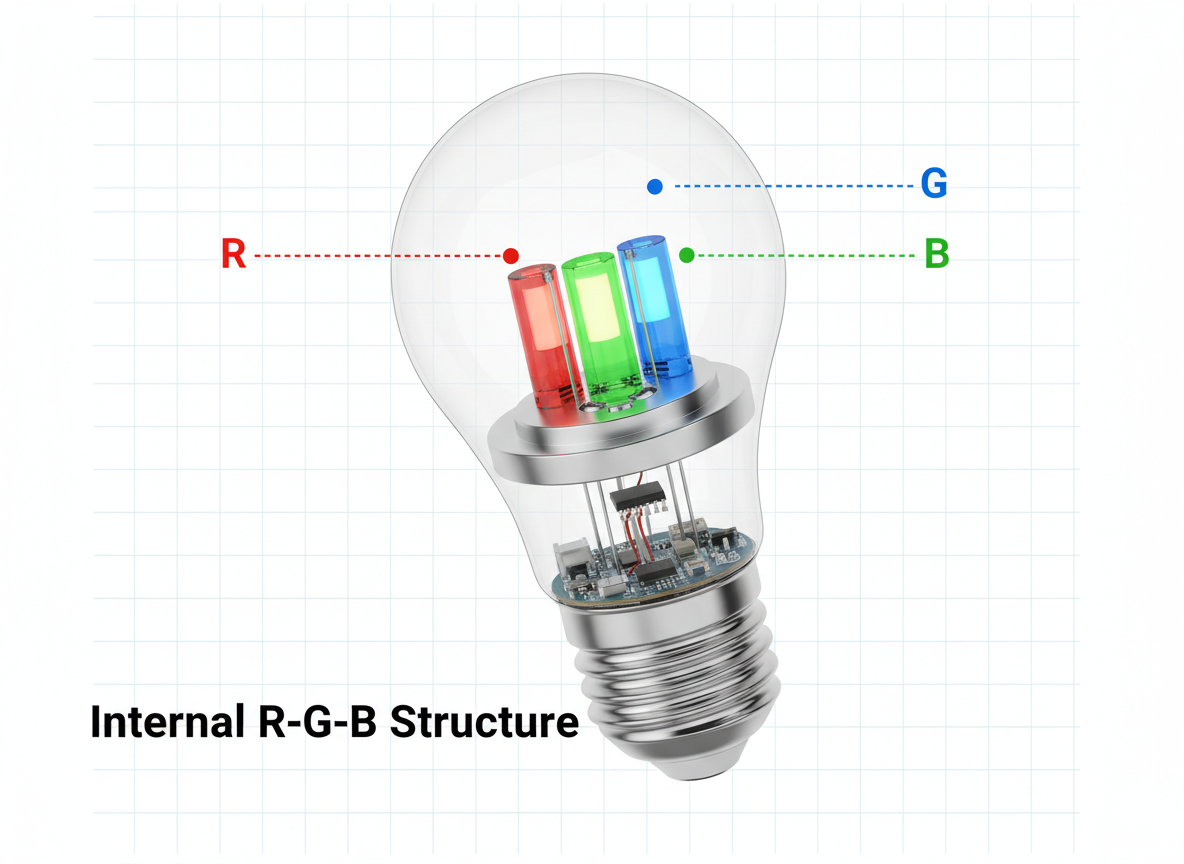

RGB灯珠的内部结构：红、绿、蓝三芯合一
一个RGB灯珠，看似一个整体，其实内部封装了三个独立的LED芯片：一个红色（Red）、一个绿色（Green）和一个蓝色（Blue）。这三种颜色被称为光学三原色，通过不同亮度的组合，几乎可以混合出人眼可见的所有颜色。例如，红光和绿光同时点亮会得到黄色，三色全亮则混合成白光。我们常见的
颜色混合的奥秘：PWM（脉冲宽度调制）控制技术
既然是三个独立的芯片，那我们如何控制它们的亮度呢？答案是PWM（PulseWidthModulation，脉冲宽度调制）。你可以把它想象成一个开关，但这个开关的“开”和“关”速度非常快，快到人眼无法察觉。通过调整在一个周期内，“开”的时间占总时间的比例（即占空比），我们就能控制LED的平均亮度。占空比为100%，灯珠最亮；占空比为0%，灯珠熄灭。控制器就是通过向R、G、B三个通道发送不同占空比的PWM信号，来实现精确的色彩混合。
RGB灯珠控制电路的基础知识与必要性
一个基础的RGB控制电路由三部分组成：微控制器（MCU）、驱动电路和电源。
- MCU：作为大脑，生成三路PWM信号。
- 驱动电路：通常由MOS管等功率元件组成，负责放大MCU的微弱信号，以驱动需要较大电流的LED灯珠。
- 电源：为整个系统提供稳定、适配的直流电。
可见，控制器是连接电源和灯珠的必要桥梁，它将电源的能量，通过精确的数字信号，转化为绚丽多彩的光。缺少任何一环，整个系统都无法正常工作。
RGB灯珠接线前的准备：如何正确分辨正负极与引脚
“工欲善其事，必先利其器”。在接线前，花几分钟时间准确识别RGB灯珠的引脚，可以避免后续大量的排错时间和潜在的损坏风险。区分共阳极和共阴极，以及找到每个颜色对应的引脚是成功的关键。
共阳极与共阴极RGB灯珠的区分方法
- 共阳极（CommonAnode）：意味着所有三个颜色芯片的正极（Anode）都在内部连接到同一个公共引脚上。这个公共引脚需要接电源的正极，而R、G、B三个引脚则分别通过控制器接地（负极）来点亮。
- 共阴极（CommonCathode）：正好相反，所有三个颜色芯片的负极（Cathode）连接到公共引脚。这个公共引脚需要接地，而R、G、B三个引脚则需要接收来自控制器的正电压信号。
通常产品规格书会明确标注是共阳还是共阴，购买时一定要确认清楚。
通过引脚长度和外观标识识别正负极
对于直插式（DIP）的RGB灯珠，有一个简单的经验法则：
- 最长的引脚：通常是公共端（无论是共阳还是共阴）。
- 引脚顺序：从公共引脚旁边开始，引脚的顺序一般是固定的，但不同厂家可能不同，最好还是参照规格书或进行测试。
- 内部结构：仔细观察灯珠内部，可以看到三个小芯片，它们的大小和形状可能略有不同。连接到最大金属支架（引脚杯）的通常是负极。

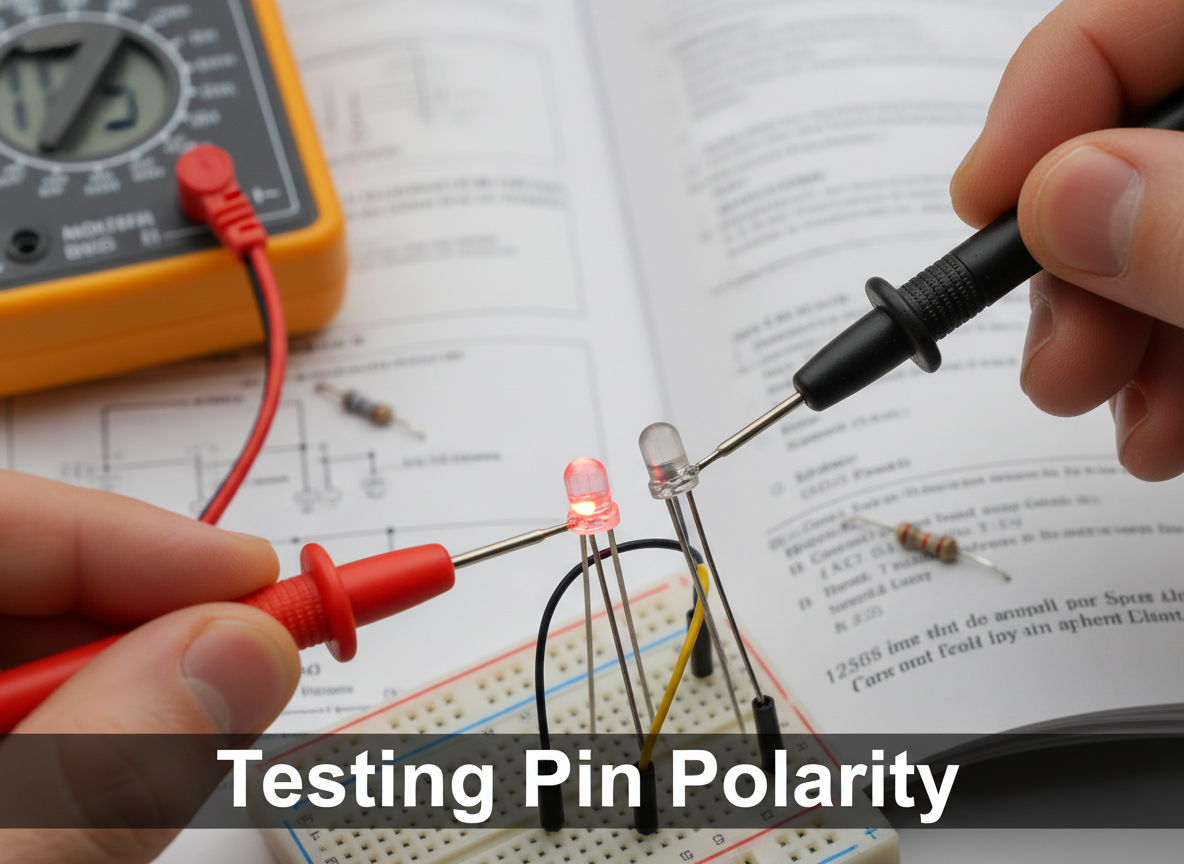

使用万用表二极管档精确测试引脚定义
这是最准确、最专业的方法。
- 将万用表调至二极管档（或蜂鸣档）。
- 先假设最长的引脚是公共端。我们以共阳极灯珠为例：将红表笔（正）固定在最长引脚上。
- 用黑表笔（负）依次去碰触其余三个引脚。如果某个引脚被碰到时，灯珠发出了对应颜色的光（红、绿或蓝），那么恭喜你，这确实是一个共阳极灯珠，并且你已经找到了一个颜色引脚。
- 重复此步骤，直到找到所有三个颜色引脚。如果没有任何反应，尝试交换表笔，即黑表笔固定在最长引脚上，红表笔去测其他引脚，如果亮了，则说明是共阴极灯珠。
动手前测试一下，就像大厨烹饪前先尝一下食材。一个小小的步骤，能保证最终成品的完美。
RGB灯珠的正确接线方法与步骤
搞清楚了原理和引脚定义，现在我们可以正式进入接线环节了。正确的接线不仅能让灯珠亮起来，还能确保其安全、稳定地长期工作，并发挥出最佳的色彩效果。
串联接法与并联接法的适用场景及注意事项
- 并联接法：这是最常见的方式。所有灯珠的公共端并联在一起，R、G、B引脚也各自并联。这种接法要求电源电压等于单个灯珠的额定电压（如5V或12V灯带），但电源需要提供足够大的总电流（所有灯珠电流之和）。
- 串联接法：将多个灯珠首尾相连。这种方法要求电源电压等于所有灯珠电压之和，但电流只需满足单个灯珠的额定电流。串联的缺点是，一旦其中一个灯珠损坏断路，整串灯都不会亮。它更适用于少量灯珠、需要高电压驱动的特定场景。
对于大多数DIY项目和灯带应用，并联是首选。
RGB灯珠如何连接控制器与电源
下面是一个标准的共阳极RGB灯带接线步骤：
- 连接电源与控制器：将直流电源适配器的正极（+）连接到控制器的电源输入正极（V+），负极（-）连接到控制器的电源输入负极（V-）。
- 连接控制器与灯带：
- 将控制器的输出正极（V+）连接到RGB灯带的公共正极线上（通常标为V+或+12V/24V）。
- 将控制器的R通道输出连接到灯带的R线。
- 将控制器的G通道输出连接到灯带的G线。
- 将控制器的B通道输出连接到灯带的B线。
- 检查与通电：仔细检查所有接线是否牢固、正确，确认无短路后，再插上电源。此时，你应该可以通过控制器来改变灯光的颜色和亮度了。
如何为RGB灯珠配备合适的电源（恒压/恒流）
电源是灯珠的心脏，选择合适的电源至关重要。
- 恒压电源：提供固定电压（如5V,12V,24V），适用于并联的RGB灯带。你需要计算灯带的总功率，选择一个功率稍大的电源（建议预留20%的余量）。例如，一条5米12V、每米14.4W的灯带，总功率为72W，建议选择一个12V、至少90W（7.5A）的电源。
- 恒流电源：提供固定电流，电压在一定范围内自适应。它更适合驱动串联的、大功率的单颗或少量灯珠，能更精确地控制亮度并延长寿命。
对于普通消费者和DIY爱好者来说，95%以上的情况都会使用恒压电源。
常见RGB灯珠接线错误及避免策略
即使理论都懂，实际操作中还是可能遇到各种“翻车”现场。了解这些常见错误，并学会如何避免，能让你的项目一次成功。
错误是最好的老师。我在刚开始玩RGB灯珠时，也曾因为电压选错而烧掉过好几米昂贵的灯带。从那以后，每次接电前我都会再三确认电源参数。
错误一：电压过高或电流过大导致烧毁
这是最常见也最“惨烈”的错误。一个12V的灯带错接了24V的电源，几乎是瞬间就会烧毁。或者，电源功率不足，导致长时间满负荷工作，过热而损坏，甚至引发安全风险。
避免策略：
- 仔细核对：在连接前，务必核对灯带/灯珠、控制器、电源三者的电压是否一致。
- 功率预留：选择电源时，总功率=灯珠/灯带总功率×1.2。
- 使用正规产品：选择像恒彩电子这样有质量保证的品牌，其产品参数清晰，品质稳定，能有效避免因虚标等问题造成的损坏。
错误二：忽略控制器，导致无法调色或不亮
正如我们前面反复强调的，控制器是不可或缺的。有些朋友可能会尝试直接将RGB灯带的某一个颜色通道（如R线）和公共端接到电源上，希望它能亮红光。这样做风险极高，因为缺少了限流和PWM信号，很容易烧毁芯片。
避免策略：始终将RGB灯珠/灯带连接到匹配的控制器上，再由控制器连接电源。不要尝试任何“跳过”控制器的“骚操作”。
错误三：混用共阳与共阴灯珠导致电路异常
如果你在一个项目中同时使用了共阳和共阴两种灯珠，并试图将它们接到同一个控制器上，那么电路逻辑就会完全混乱。轻则部分灯珠不亮或颜色错乱，重则可能损坏控制器。
避免策略：
- 统一标准：在一个电路系统中，只使用一种类型的灯珠（要么全是共阳，要么全是共阴）。
- 做好标记：如果手头有不同类型的灯珠，请务必做好标记，避免混淆。
技术解析：RGBW灯珠与RGB灯珠的接法区别
随着技术的发展，为了追求更纯正的白光和更丰富的色彩表现力，RGBW灯珠应运而生。它在RGB的基础上，增加了一个独立的白色（White）LED芯片。
根据GlobalLEDMarketReport的预测，到2025年，RGBW灯珠在智能家居市场的份额预计将达到30%。这表明市场对更高光品质的需求日益增长。
RGBW灯珠的内部结构：新增的白色（W）通道
RGB灯珠虽然可以通过三色混合产生白光，但这种混合白光往往偏蓝或偏红，显色指数（CRI）也不高。RGBW灯珠通过增加一个专门的白色芯片（可以是暖白、正白或冷白），可以输出更纯净、更高品质的白光，非常适合用作功能性照明。
四通道控制与三通道控制的差异
- RGB灯珠：有3个颜色通道，需要3通道控制器。
- RGBW灯珠：有4个颜色通道（R,G,B,W），因此需要4通道控制器。
这意味着RGBW灯珠比RGB灯珠多一个引脚（通常是5个或以上），控制器也需要有独立的W通道输出接口。
RGBW灯珠接线方法详解
RGBW灯珠的接线方法与RGB非常相似，只是增加了一个通道的连接：
- 确认灯珠是共阳极还是共阴极。
- 将电源连接到四通道控制器。
- 将控制器的公共端（如V+）连接到灯带的公共线上。
- 依次将控制器的R,G,B,W四个输出通道，分别连接到灯带上对应的R,G,B,W四条线上。
接线时千万不要将W线接到RGB的任意一个通道上，否则颜色控制会完全错乱。
关于RGB灯珠接线的常见问题
这里整理了一些大家在处理RGB灯珠时最常问的问题，希望能帮你快速解惑。
RGB灯珠如何控制颜色变化？
通过连接一个RGB控制器。控制器内置程序，你可以通过遥控器、手机APP或墙壁面板来选择预设的颜色、动态模式（如渐变、跳变），或者手动调节R、G、B三个通道的亮度值，来混合出你想要的任何颜色。
RGB灯珠的电源应该怎么配？
确定灯珠/灯带的工作电压（通常是5V,12V或24V）。然后，计算出总功率（单米功率×总长度）。最后，选择一个输出电压相同，且输出功率比总功率大20%的直流恒压电源。例如，10米12V、每米12W的灯带（总功率120W），建议选择一个12V、150W（12.5A）或以上的电源。
不同品牌的RGB灯珠接线方式有区别吗？
接线的基本原理（共阳/共阴、连接控制器）是行业通用的。但不同品牌在引脚顺序、线材颜色定义上可能存在细微差别。因此，最可靠的方法永远是参考该品牌提供的产品规格书或说明书。不要完全依赖“经验”，特别是当你在使用一个新品牌的产品时。
掌握正确接法，释放RGB灯珠全部潜力
现在，相信你对“rgb灯珠直接接正负极不亮吗”这个问题已经有了清晰的答案。RGB灯珠的世界远比想象中要精妙和有趣。它不仅仅是一个发光元件，更是一个需要被正确“指挥”的色彩团队。
核心要点回顾：先懂原理，再动手接线
- 永远不要直连电源：RGB灯珠必须通过控制器工作。
- 分清正负与类型：准确识别共阳/共阴及各引脚定义是成功的第一步。
- 电源匹配是关键：选择正确电压和足够功率的电源，为系统稳定运行保驾护航。
- 仔细检查接线：通电前最后检查一遍，能避免99%的烧毁事故。
掌握了正确的接线方法，你就能随心所欲地驾驭光影，为你的家居空间、DIY项目或商业展示增添无限魅力。从现在开始，大胆地去创造属于你的色彩世界吧！如果你在选择高品质RGB或RGBW灯珠，或在接线过程中遇到任何棘手的技术难题，欢迎随时联系我们。我们拥有近二十年的LED封装技术经验，乐于为你提供最专业的LED灯珠解决方案与技术支持。
