在封装行业摸爬滚打了近二十年，我见证了无数光源技术的革新与迭代。从最初的LED到如今炙手可热的激光技术，每一次进步都让人心潮澎湃。最近，我注意到一个越来越频繁被提及的词——VCSEL，特别是3535规格的VCSEL激光器件。它就像一个悄然崛起的“技术新星”，正在颠覆许多我们熟悉的领域。
你可能好奇，这个听起来有点复杂的VCSEL到底是什么？它和我们常见的LED有什么不同？别担心，今天我就以一个老兵的经验，带你深入浅出地了解这个改变未来的“小东西”，看看VCSEL激光器件3535规格究竟有何魔力，又是如何应用到我们生活中的。
- 核心定义：VCSEL，全称“垂直腔面发射激光器”，是一种半导体激光器。
- 规格含义：3535代表其封装尺寸为3.5mmx3.5mm，是一种常见且高效的封装形式。
- 关键应用：主要用于3D传感、自动驾驶激光雷达（LiDAR）、高速光通信和医疗设备。
- 核心优势：功耗低、光束质量好、可大规模量产。
- 工作原理：通过半导体材料内部的量子阱产生光，并利用上下两层DBR反射镜形成谐振腔，使光垂直于芯片表面发射出来。
- 市场趋势：预计到2025年，VCSEL市场规模将增长至60亿美元。
VCSEL激光器件3535规格：核心定义与快速解答
在我们一头扎进复杂的技术细节之前，先来快速搞清楚几个基本问题。把这些概念弄明白了，后面的内容你就会感觉豁然开朗。VCSEL技术并不像它听起来那么遥不可及，实际上，它可能就在你的手机里，或者你期待的下一代智能汽车中。
什么是VCSEL（垂直腔面发射激光器）？

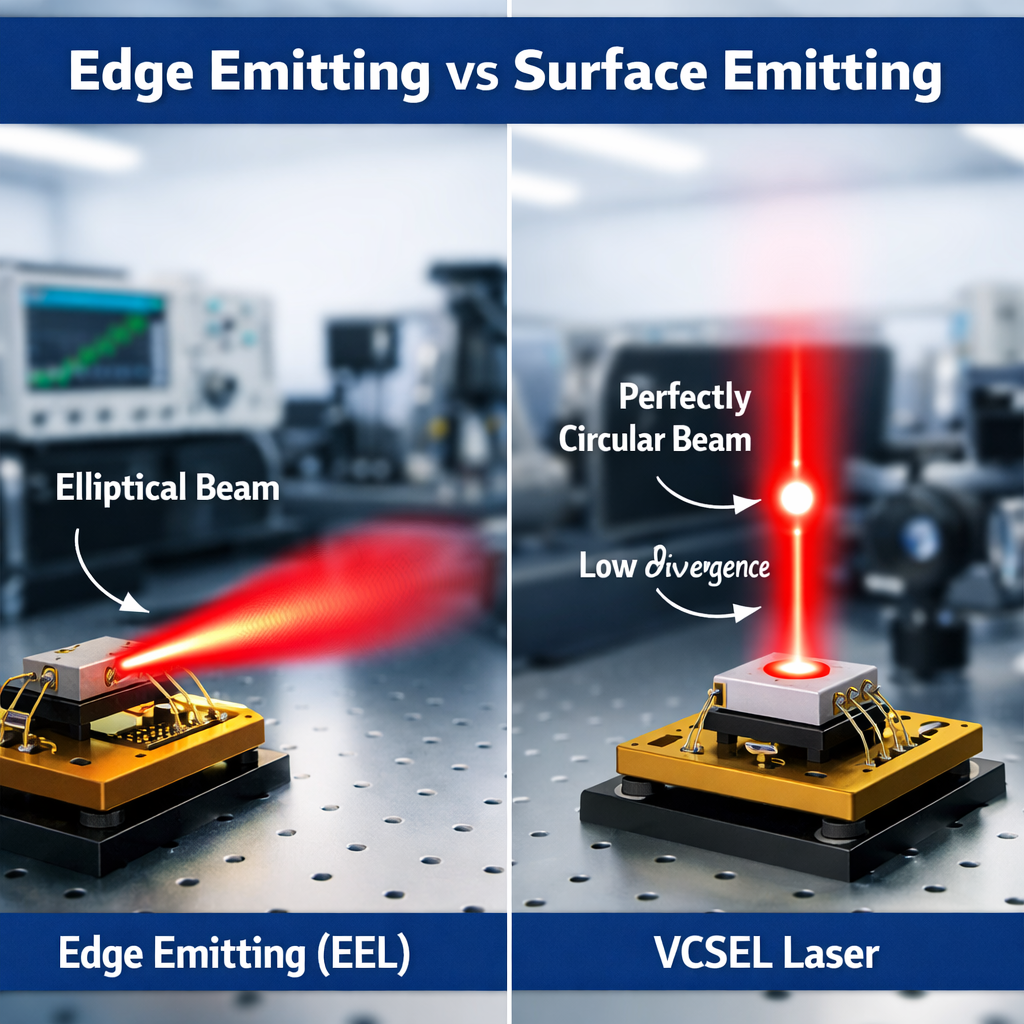

想象一下手电筒，它的光是向前发射的。传统的边发射激光器（EEL）也类似，光从芯片的“侧面”射出。而VCSEL则完全不同，它的光是从芯片的“顶部”垂直发射出来的，就像舞台上的聚光灯一样。这种独特的出光方式，让它拥有了圆形的光斑、极低的发散角和超高的转换效率。简单来说，VCSEL是一种更小、更高效、光束质量更好的微型激光发射源。
3535规格代表了什么：封装尺寸与技术特征
在光源领域，“3535”这个数字通常指代一种封装尺寸，即3.5mmx3.5mm。将VCSEL芯片封装在3535尺寸的基板上，就成了我们所说的“VCSEL激光器件3535规格”。这种标准化的封装不仅方便了大规模自动化生产，降低了成本，还让它更容易集成到各种紧凑的电子设备中。例如，其优良的散热性能和坚固的结构，使其非常适合对可靠性要求极高的汽车和工业应用。同时，类似
VCSEL激光器3535规格的关键应用领域速览
- 消费电子：智能手机的3D面部识别（FaceID）、AR/VR设备中的手势追踪。
- 汽车行业：自动驾驶汽车的激光雷达（LiDAR）、驾驶员疲劳监测系统（DMS）。
- 工业自动化：机器人避障、产品缺陷检测、高精度距离测量。
- 数据通信：数据中心内部的高速光纤网络连接。
- 医疗健康：皮肤检测、血糖监测、OCT（光学相干断层扫描）成像。
VCSEL激光器3535规格的工作原理解析
了解了VCSEL是什么，我们再往深挖一挖，看看它神奇的光究竟是如何产生的。别担心，我会用最简单的方式来解释，保证让你一看就懂。VCSEL的核心魅力，就藏在它精巧的内部结构和独特的工作原理之中。
半导体材料与量子阱：光是如何产生的？
VCSEL的核心发光区域被称为“有源区”，它是由多层极薄的半导体材料构成的，其中最关键的就是“量子阱”。你可以把量子阱想象成一个微小的“能量陷阱”。当电流通过时，电子和空穴（你可以理解为带正电的“泡泡”）被注入到这个陷阱中。它们在这里相遇、复合，然后以光子的形式释放出能量——这就是光的诞生。通过精确控制半导体材料的配比，我们就能决定发出光的波长（颜色）。

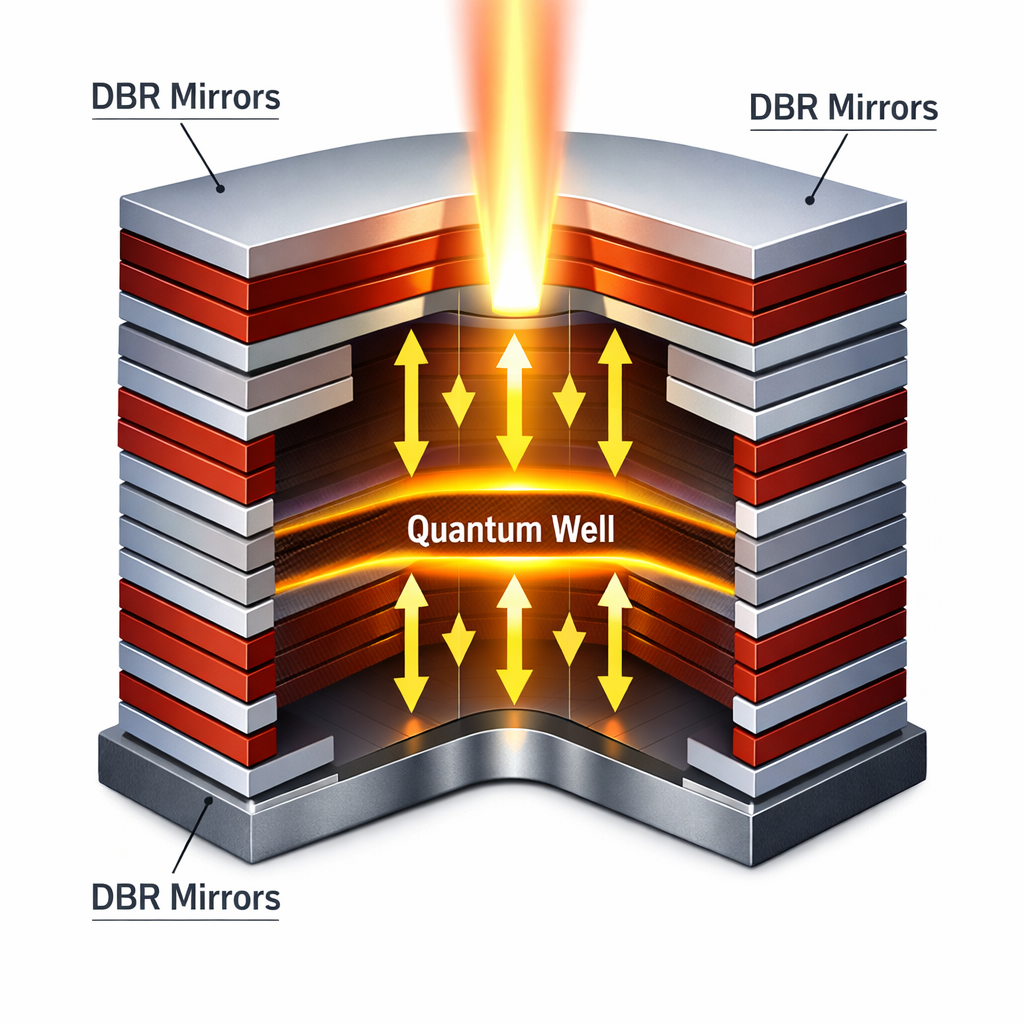

DBR反射镜与垂直谐振腔的关键作用
光产生后，还不能直接发射出去。在有源区的上下两侧，各有一面由几十层不同材料交替堆叠而成的“镜子”，叫做分布式布拉格反射镜（DBR）。这两面镜子形成了一个微型的“谐振腔”。光子在这个腔内来回反射、不断被放大，就像在山谷里呐喊会产生回声一样。只有当光的能量达到特定阈值，并且波长完全匹配时，光才能从顶部的DBR反射镜（反射率稍低的一面）垂直发射出去，形成我们需要的激光。
VCSEL激光器芯片的工作原理流程图解
为了让你更直观地理解，我们可以把整个过程简化为以下几个步骤：
- 电流注入：给VCSEL芯片通电。
- 电子复合：电子和空穴在量子阱区域相遇并复合。
- 光子产生：复合过程释放出光子，也就是最原始的光。
- 腔内谐振：光子在上下两面DBR反射镜之间来回反射，数量和能量不断增强。
- 激光发射：当光强大到一定程度，一束高纯度的激光就会从芯片顶部垂直射出。
这个过程非常快，几乎在瞬间完成，从而实现了高效、精准的光电转换。
VCSEL激光器3535规格的核心优势与局限性
任何技术都不是完美的，VCSEL也不例外。了解它的优点和缺点，能帮助我们在实际应用中做出更明智的选择。特别是对于工程师和产品经理来说，权衡利弊是项目成功的关键一步。
优势分析：高效率、低功耗、光束质量与可制造性
VCSEL的优势非常突出，这也是它近年来备受青睐的主要原因：
- 高效率、低功耗：它的电光转换效率非常高，这意味着可以用更少的电能产生更强的光，非常适合电池供电的便携设备。
- 优异的光束质量：发射出的光斑是圆形的，发散角很小，这使得它在聚焦和准直方面表现出色，特别适合需要精确指向的应用，如3D传感。
- 易于大规模制造：VCSEL可以在整个晶圆上进行测试和制造，然后切割成数千个独立的器件，生产成本远低于传统激光器。
- 高可靠性：由于结构简单且发热量低，VCSEL的寿命通常很长，稳定性也非常好。
作为一个在封装领域深耕多年的品牌，恒彩电子深知封装技术对器件性能的重要性。VCSEL的3535封装利用了成熟的SMD工艺，不仅保证了生产效率，还通过优化的热管理设计，确保了激光器在长时间高功率工作下的稳定性。
局限性探讨：VCSEL激光器的功率限制与波长范围
当然，VCSEL也有它的“软肋”。首先是功率限制。单个VCSEL器件的输出功率通常不高，一般在毫瓦级别。虽然可以通过集成多个VCSEL组成阵列来提升总功率，但在需要单点高能量输出的场景（如激光切割）中，它就不如传统的大功率激光器了。其次是波长范围，目前商业化的VCSEL产品主要集中在红外波段（如850nm和940nm），在其他特定波长（如可见光绿光或蓝光）的研发和生产上仍面临挑战。
与其他激光器技术的对比：VCSELvs.EEL（边发射激光器）
为了让你更清楚地了解VCSEL的地位，我们来做一个简单的对比：
VCSEL激光器3535规格在传感领域的创新应用
如果说哪个领域将VCSEL的优势发挥得淋漓尽致，那一定是传感领域。从你每天使用的手机，到未来城市的智能交通，VCSEL正在用它看不见的光，感知着我们周围的世界。
根据行业报告ABC的数据，2024年VCSEL激光器在传感器领域的应用占比已达到约30%，并且仍在快速增长。
3D传感与ToF（飞行时间）技术深度解析
你手机上炫酷的3D面部识别功能，背后最大的功臣就是VCSEL。它通常与一种叫做“飞行时间（Time-of-Flight,ToF）”的技术结合使用。原理其实很简单：
- VCSEL阵列发射出一片由数万个红外光点组成的“光网”，覆盖在你的脸上。
- 一个高灵敏度的红外摄像头会捕捉这些光点反射回来的时间。
- 由于脸部是立体的，不同位置（如鼻尖和脸颊）的距离不同，光点返回的时间也就会有微小的差异。
- 通过计算这些时间差，系统就能精确地绘制出一张你脸部的3D深度图，从而实现安全、快速的识别。
面部识别与手势控制中的应用案例
除了手机解锁，VCSEL在人机交互方面也大有可为。想象一下，在你的车里，只需要挥挥手就能调节音量或切换歌曲；在AR眼镜前，动动手指就能与虚拟物体互动。这些炫酷的“手势控制”功能，同样依赖VCSEL进行高精度的3D手部追踪。它的高频率和高精度特性，确保了系统能够实时、准确地捕捉和理解你的每一个微小动作。
工业自动化中的接近传感与物体检测
在现代化的工厂里，VCSEL也扮演着重要的角色。在高速运转的传送带上，它可以作为高精度接近传感器，检测是否有物体通过；在自动化机器人手臂上，它可以帮助机器人感知周围环境，实现精准抓取和智能避障。相较于传统的超声波或红外传感器，VCSEL的响应速度更快、抗干扰能力更强、测量也更精确。
对于需要快速、准确识别和分类微小元件的自动化生产线，使用VCSEL作为光源的机器视觉系统，可以极大地提升生产效率和产品合格率。
关于VCSEL激光器3535规格的常见问题
聊到这里，相信你对VCSEL已经有了比较全面的认识。下面，我整理了几个大家最常问的问题，希望能彻底解答你心中的疑惑。
VCSEL激光器3535规格与其他激光器有何根本不同？
最根本的不同在于出光方式和结构。VCSEL是垂直表面出光，光束为圆形，易于阵列化和大规模生产，成本较低。而像EEL这样的传统边发射激光器，是从芯片侧面出光，光束为椭圆形，制造成本和封装难度都更高。简单来说，VCSEL更适合消费级和大规模的传感应用，而EEL更偏向于需要高功率的工业和通信领域。
VCSEL激光器的寿命和可靠性如何？
VCSEL的可靠性非常高。由于其工作电流小、发热量低，加上成熟的半导体制造工艺，其理论寿命（MTTF，平均无故障时间）通常可以达到数百万小时。这意味着在正常使用条件下，它几乎和你的电子设备“同寿”。特别是在采用了如3535这类坚固陶瓷封装后，其耐高温、抗振动的能力得到进一步加强，完全能满足汽车级等严苛环境的要求。
3535封装对VCSEL性能有何影响？
3535封装对VCSEL的性能起到了保护和增强的作用。它提供了一个坚固的物理外壳，保护内部脆弱的芯片免受湿气、灰尘和机械损伤。其次，优良的封装材料（如陶瓷基板）具有良好的导热性，能及时将芯片产生的热量散发出去，保证VCSEL在最佳温度下工作，从而维持高效率和长寿命。最后，标准化的封装尺寸使得它能方便地贴装在PCB板上，简化了终端产品的设计和生产流程。
VCSEL激光器件3535规格凭借其独特的优势，已经从一个实验室里的“明日之星”成长为推动多个行业变革的核心技术。无论是解锁手机、保障驾驶安全，还是赋能智能制造，它都在以一种安静而强大的方式，深刻地影响着我们的生活。
作为在光电封装领域拥有近二十年技术沉淀的企业，恒彩电子始终站在技术创新的前沿。我们不仅在LED光源领域积累了丰富的经验，更持续关注和投入VCSEL等前沿技术的研究。我们相信，凭借深厚的光学设计和精密封装能力，我们能为客户提供最可靠、最高效的光源解决方案，共同迎接一个由光技术驱动的智能未来。
