在我刚入行那几年，总听人说直插式LED是“过时”的技术，未来是SMD贴片的天下。但经过这么多项目，我发现一个有趣的现象：每当项目对可靠性、维修成本和特定光效有严苛要求时，我们最终还是会回到对led灯珠直插方案的讨论上。它就像工具箱里那把不起眼但关键时刻总能派上用场的老钳子，经典、可靠，而且在很多场景下无可替代。事实证明，直插式设计非但没有过时，反而在新时代找到了它独特的价值定位。
那么，这种看似“传统”的封装技术，究竟有何魔力？它和主流的SMD贴片有何本质区别？为什么说它依然是照明乃至更多行业的“未来”选择之一？今天，我们就来深入聊聊这个话题。
直插式LED灯珠（DIP/Through-Hole）基础解析
在我们深入探讨技术细节之前，先来搞清楚一些基本概念。很多人一听到“直插”，脑海里浮现的就是老式家电上那些红色、绿色的小指示灯。这个印象没错，但这只是它应用的冰山一角。
定义：什么是直插式LED？它与SMD贴片的本质区别
直插式LED，行业内也称为DIP（DualIn-linePackage，双列直插式封装）或Through-holeLED（通孔LED），是一种将LED芯片封装后，带有两根或多根长引脚的元器件。它的安装方式正如其名：将引脚穿过印刷电路板（PCB）上的通孔，然后在另一面进行焊接固定。
它和SMD（SurfaceMountDevice，表面贴装器件）最本质的区别在于安装方式：
- 直插式(DIP/THT):引脚穿过PCB板，焊接在背面，机械连接非常牢固。
- 贴片式(SMD):没有长引脚，焊盘直接焊接在PCB板的同一表面，适合高密度、自动化生产。
核心优势：为什么它在某些场景下不可替代？
尽管SMD在小型化和生产效率上优势明显，但直插LED凭借其独特的物理结构，在许多特定领域依然是首选方案。

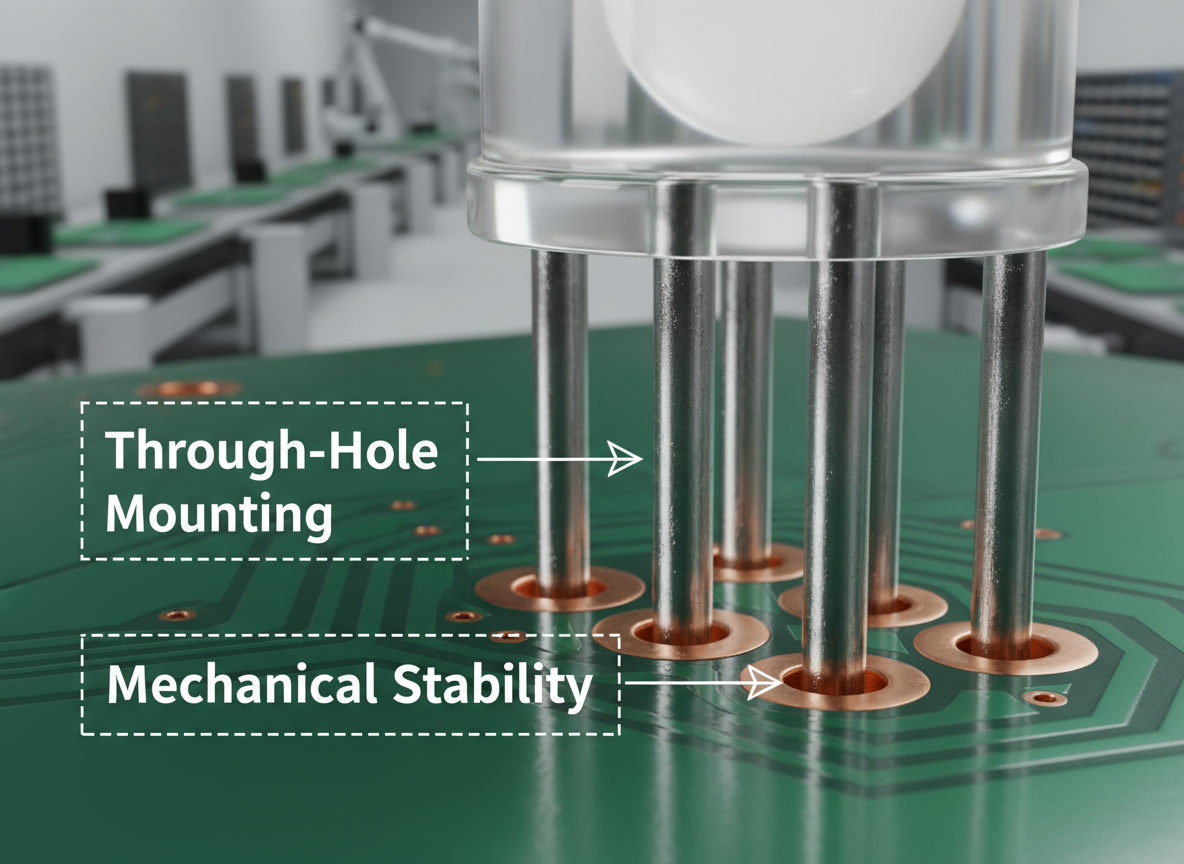

- 极高的结构强度和可靠性：引脚穿过PCB板再焊接，提供了强大的机械支撑，抗振动、抗冲击能力远超SMD。这在户外广告牌、交通信号灯、工业设备等需要经受严苛环境考验的应用中至关重要。
- 无与伦比的维修便利性：对于售后和现场维护来说，用烙铁更换一颗直插LED，比用热风枪处理精密SMD元件要简单得多。这大大降低了维修门槛和长期维护成本。
- 优秀的散热性能：长长的引脚本身就是一种散热通道，能有效地将芯片产生的热量传导出去，对于一些功率稍大或对寿命要求极高的应用，这一点很有利。
- 灵活的光学设计：直插LED自带环氧树脂透镜，可以方便地制成各种发光角度，从几度的聚光到120度的散光，无需额外的透镜设计，简化了光学匹配。
市场数据佐证：成本与可靠性方案的重要性
根据TrendForce的预测，全球LED市场规模在经历了波动后，预计到2025年将增长至130.03亿美元。这表明整个行业的需求依然旺盛。
然而，在2024年，我们看到通用照明市场出现了一些疲软。这背后传递出一个信号：在竞争激烈的市场中，客户越来越看重那些兼具成本效益和长期可靠性的解决方案。直插LED恰好在这些方面表现出色，使其在特定的细分市场中重新获得了青睐。
技术拆解：直插LED灯珠的封装结构与工作原理
了解了直插LED的优势，我们再来像剥洋葱一样，一层层看看它的内部构造和工作原理。这能帮助我们更好地进行产品选型。

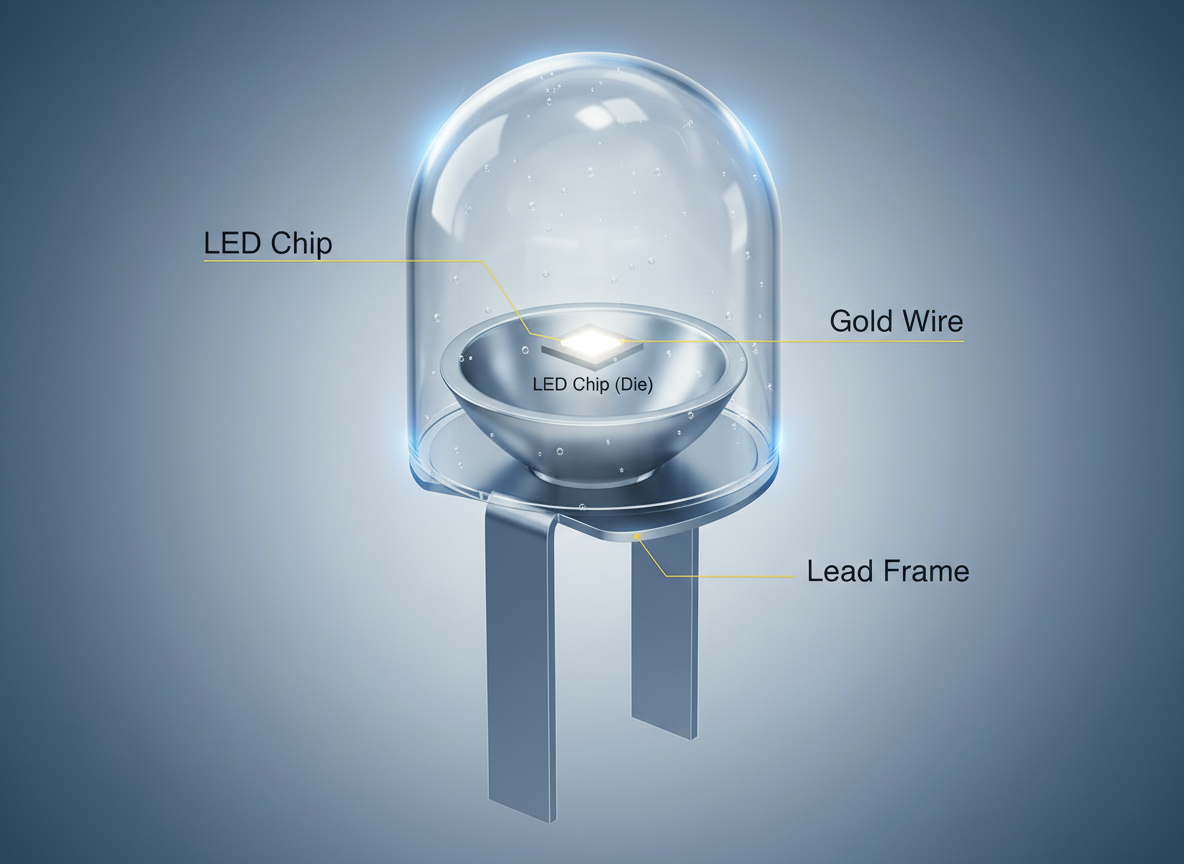

封装结构详解：从LED芯片、引线框架(LeadFrame)到环氧树脂(Epoxy)透镜
一颗小小的直插LED灯珠，内部结构却很精密，主要由以下几部分构成：
- LED芯片(Die):这是发光的核心，一块微小的半导体材料。
- 引线框架(LeadFrame):金属支架，它有两个主要作用。一是承载LED芯片，二是作为正负电极的引脚。通常，芯片放置在一个被称为“碗”的凹槽中，这个凹槽还能起到反射光线的作用。
- 金线(GoldWire):用于连接LED芯片的电极和引线框架，形成完整的电流回路。
- 环氧树脂(Epoxy):透明的封装材料，它像一个模具，将内部所有元件包裹起来。它既能保护脆弱的芯片和金线，又能根据其形状（如圆形、草帽形）起到透镜的作用，控制光线的出射角度。
电气特性入门：正向电压（Vf）与正向电流（If）如何影响选型？
在查看规格书时，Vf和If是两个你必须关注的参数。
- 正向电流(If):指的是LED正常发光时，建议通过它的电流大小。对于大多数指示用的led灯珠直插，如5mm的型号，典型的正向电流是20mA。电流过小亮度不足，过大则会急剧缩短寿命甚至烧毁。
- 正向电压(Vf):指的是在给定的正向电流下，LED两端产生的电压降。它会因颜色而异，通常在2.0V到3.2V之间。例如，红光、黄光的Vf较低（约2.0V），而蓝光、白光、绿光的Vf较高（约3.0-3.2V）。
在设计驱动电路时，必须清楚知道你所选灯珠的Vf范围，这是计算限流电阻的关键参数。
光学特性关键：发光角度（ViewingAngle）与波长/色温如何决定应用？
除了电，光是LED的另一个核心。
- 发光角度(ViewingAngle):决定了光线是集中的还是发散的。小角度（如15°、30°）的光线非常集中，照射距离远，适合做手电筒、指示灯。大角度（如120°）的光线则更柔和、均匀，适合做背光、氛围照明。
- 波长/色温:
- 对于单色光（红、绿、蓝等），我们用波长（单位nm）来精确定义其颜色。
- 对于白光，我们用色温（单位K）来描述其偏黄（暖白，如3000K）还是偏蓝（冷白，如6500K）。
选择哪种光学特性，完全取决于你的应用场景。
实操指南：如何正确使用直插LED灯珠？
理论知识掌握了，接下来就是动手环节。错误的使用方法是导致LED早期失效的最主要原因。下面这些要点，请务必牢记。
极性识别：如何通过引脚长度或封装特征快速区分正负极？
接反LED是新手最常犯的错误。好在直插LED的极性非常容易辨认：
- 看引脚长度:在全新的灯珠上，长脚是正极（阳极），短脚是负极（阴极）。这是最通用的方法。
- 看内部结构:透过环氧树脂观察，你会发现引线框架有两个部分，尺寸较小的是正极，尺寸较大、且带有“碗”结构的是负极。
- 看封装边缘:有些圆形LED的一侧会有一个小小的平面切口，这个切口对应的一侧通常是负极。
驱动方式解析：为什么不建议将LED灯珠直接接直流电源？
这是一个被问了无数遍的问题：“led灯珠可以直接接直流电源吗？”答案是：强烈不建议！
虽然你用一个3V的纽扣电池直接连接一颗白光LED，它会亮，但这是一种非常不负责任的做法。LED是电流驱动型器件，它的亮度与电流强相关，而对电压的变化极其敏感。电源电压哪怕只高出0.1V，通过的电流可能就会成倍增加，导致LED过流、发热、光衰加剧，最终烧毁。
led灯珠直接接电会亮吗？会，但那是“回光返照”式的亮，寿命会大打折扣。正确的做法是提供一个稳定的电流。
最小驱动电路：如何计算并选择合适的限流电阻？
最简单、最经济的恒流方法就是串联一个限流电阻。计算公式非常简单，初中物理知识就够用：
电阻值(R)=(电源电压Vs-LED正向电压Vf)/正向电流If
举个例子：假设我们有一个12V的直流电源，要点亮一颗参数为Vf=3.0V,If=20mA(0.02A)的蓝色直插LED。
- 电阻两端需要分担的电压=12V-3.0V=9V
- 需要的电阻值=9V/0.02A=450Ω
在实际选型中，我们可以选择最接近的标称电阻，比如470Ω。同时，也要考虑电阻的功率：P=U*I=9V*0.02A=0.18W，所以选择1/4W（0.25W）的电阻就足够了。
Tip:在批量生产中，考虑到Vf会有一定的离散性，应根据规格书给出的Vf范围进行计算，并留出足够的设计余量，以确保产品的一致性和可靠性。
产品选型框架：如何看懂直插LED灯珠规格型号？
面对琳琅满目的型号，如何快速找到自己需要的那一款？你可以按照以下框架来梳理你的需求。
外形尺寸分类：F3/F5/F8（3mm/5mm/8mm）、草帽型、方形等如何选择？
- F3/F5/F8:这是最常见的圆头型，数字代表环氧树脂的直径，单位是毫米。F5（5mm）是应用最广泛的型号。尺寸越大，通常散热和发光面也越大。
- 草帽型:顶部是平的，发光角度非常大（通常>120°），光线均匀柔和，非常适合做需要大面积均匀发光的显示面板、背光源或装饰照明。
- 方形、平头、内凹等:这些特殊形状主要用于满足特定的结构或光学需求，比如需要紧密排列的像素屏或需要特殊光斑的应用。
功能与脚位：单色、双色及多脚RGB直插灯珠的应用场景对比
- 单色（2个引脚）:最常见的类型，只能发出一种颜色的光。
- 双色（3个引脚）:内部封装了两颗不同颜色的芯片，通过控制不同的引脚，可以实现两种单色光或一种混合色。常见于设备状态指示（如红/绿切换）。
- RGB（4个引脚）:内部封装了红（Red）、绿（Green）、蓝（Blue）三颗芯片，通过PWM（脉宽调制）技术控制三个引脚的电流，可以混合出理论上任意一种颜色，是全彩显示屏、氛围灯的核心元件。
案例解读：以恒彩电子的直插产品为例，看规格书中的关键参数
以恒彩电子提供的
可靠性与合规性：确保项目交付质量的关键标准
对于B端客户而言，产品的长期可靠性和合规性，其重要性甚至超过了初始的性能参数。
光通维持率与寿命评估：如何理解LM-80测试与TM-21推算方法？
“寿命5万小时”不是随便喊的口号，它背后需要严谨的测试数据支撑。
- IESLM-80:这是一个行业公认的LED光源光通维持率测试标准。它要求在多个不同温度下，对LED样品进行至少6000小时的持续点亮测试，并记录其光衰数据。
- IESTM-21:这是一种数学推算方法。它利用LM-80测试得到的数据，来科学地预测LED在更长时间（如数万小时）后的光通维持率，即L70寿命（光衰至初始值70%的时间）。
值得注意的是，IES建议TM-21的推算时长不应超过LM-80实际测试时长的6倍。也就是说，如果一个产品只做了6000小时的LM-80测试，其宣称的L70寿命最多是36000小时。
光生物安全标准：IEC62471风险等级对终端产品意味着什么？
IEC62471是评估灯具和照明系统（包括LED）光生物安全的国际标准。它评估光辐射对人眼和皮肤可能造成的危害，并将产品划分为无风险（RG0）、低风险（RG1）、中等风险（RG2）和高风险（RG3）四个等级。对于台灯、儿童玩具、医疗设备等与人近距离接触的产品，确保其符合低风险或无风险等级是至关重要的合规要求。
JEDEC标准参考：如何评估LED的长期工作可靠性？
JEDEC是微电子行业的权威标准组织。其JESD22-A101等系列标准，定义了高温工作寿命、温度循环、湿度抵抗等一系列可靠性测试方法。一个能提供基于JEDEC标准测试报告的供应商，无疑更能证明其产品的长期稳定性。
常见问题解答
问：直插LED灯珠和直插LED灯泡是一回事吗？
答：完全不是。led灯珠直插是电子元器件，需要配合PCB和驱动电路才能工作。而“直插LED灯泡”通常是指可以直接替换传统灯泡（如G4、G9灯脚）的成品灯具，它内部已经集成了驱动电路、多颗LED灯珠和散热结构。
问：单颗直插LED灯珠（Vf约2-3V）可以直接接入12V或24V直流电吗？
答：绝对不行。如前文所述，这样做会因电压严重不匹配而导致瞬间过流烧毁。必须串联合适的限流电阻，或者使用专用的恒流驱动器。对于12V/24V系统，更常见的做法是将多颗LED串联起来，再统一进行限流。
问：通孔焊接（THT）工艺需要注意哪些细节以避免损坏灯珠？
答：主要注意两点。第一是焊接温度和时间，烙铁温度不宜过高（通常建议在260°C左右），焊接时间不宜过长（一般不超过3-5秒），避免热量传导至芯片造成损伤。第二是引脚成型，在弯折引脚时，应在距离环氧树脂根部至少2mm处进行，避免对封装体施加机械应力，导致内部金线断裂或封装开裂。
成熟技术在新时代的价值回归
回到我们最初的问题：为什么led灯珠直插设计是照明行业的未来？
因为它完美诠释了“合适的技术才是最好的技术”。在追求极致小型化和集成度的消费电子领域，SMD是当之无愧的主角。但在那些更看重结构坚固、易于维护、成本可控、环境耐受性的工业、商业、户外及特定民用领域，插件式LED凭借其经典而可靠的设计，依然展现出强大的生命力。
未来，照明行业的发展不会是单一技术的独奏，而是多种技术路线的协奏。作为拥有近二十年封装技术背景的恒彩电子，我们深知不同应用场景对光源的独特需求。我们不仅提供业界领先的SMD光源，同样也致力于打磨和完善我们的直插LED产品线。
如果您正在为您的项目寻找一款兼具成本效益与卓越可靠性的光源方案，不妨探索我们的
