从事LED封装行业快二十年了，我见过各种封装技术的起起落落。从最初简单的指示灯，到如今遍布生活角落的高效照明光源，LED技术的发展速度令人惊叹。最近，总有刚入行的朋友问我，现在SMD贴片这么火，传统的直插灯珠封装还有市场吗？我的答案是肯定的。尽管新技术层出不穷，但直插灯珠封装凭借其独特的优势，依然在许多领域扮演着不可或缺的角色。今天，我就以一个老封装人的经验，和大家聊聊这项“经典”技术。
直插灯珠封装，顾名思义，是一种通过引脚直接插入（DIP-DualIn-linePackage）到印刷电路板（PCB）上进行焊接固定的LED封装形式。这种设计自LED技术诞生之初便已存在，是目前技术最成熟、应用最广泛的封装方式之一。
- 核心定义：将LED芯片固定在支架上，通过导线连接电极，再用环氧树脂等材料进行包封，形成一个带有两个或多个引脚的独立发光器件。
- 工作原理：电流通过引脚流入LED芯片，激发半导体材料发光。封装体不仅保护芯片，还能起到聚光、散热的作用。
- 与焊接封装区别：相比需要表面贴装技术（SMT）的SMD灯珠，直插灯珠通过人工或自动插件机即可完成安装，工艺相对简单。
- 成本优势：成熟的工艺和简单的安装方式，使得其在规模化生产中具备显著的成本优势。
- 结构稳固：长长的引脚穿过PCB板焊接，提供了极强的机械固定力，非常耐振动。
- 应用灵活：适用于各种需要点状光源或指示功能的场景，从家电指示灯到户外广告牌都能看到它的身影。
什么是直插灯珠封装？
你可能每天都会接触到直插灯珠，只是没有留意。想象一下你家路由器上闪烁的信号灯，或者老式遥控器前端那个发出红外线的“小灯泡”，这些大多都是直插灯珠封装的产物。它是一种历史悠久但生命力旺盛的封装技术，以其简单、可靠、成本低廉的特点，在LED行业中占据着一席之地。
直插式LED封装的核心定义与工作原理
直插式LED封装，学名叫双列直插式封装（DIP），它的结构非常直观。在一个小小的支架上，安放着核心的LED芯片，芯片的正负极通过极细的金线连接到支架的引脚上。最后，用透明或带色的环氧树脂将整个结构包裹起来，既保护了脆弱的芯片和金线，又起到了透镜的作用，可以汇聚或散射光线。当你给它的两个长短不一的引脚通上电，电流流过芯片，光就亮起来了。这种简单直接的设计，是它稳定可靠的基石。
与传统焊接封装相比，直插设计的关键区别

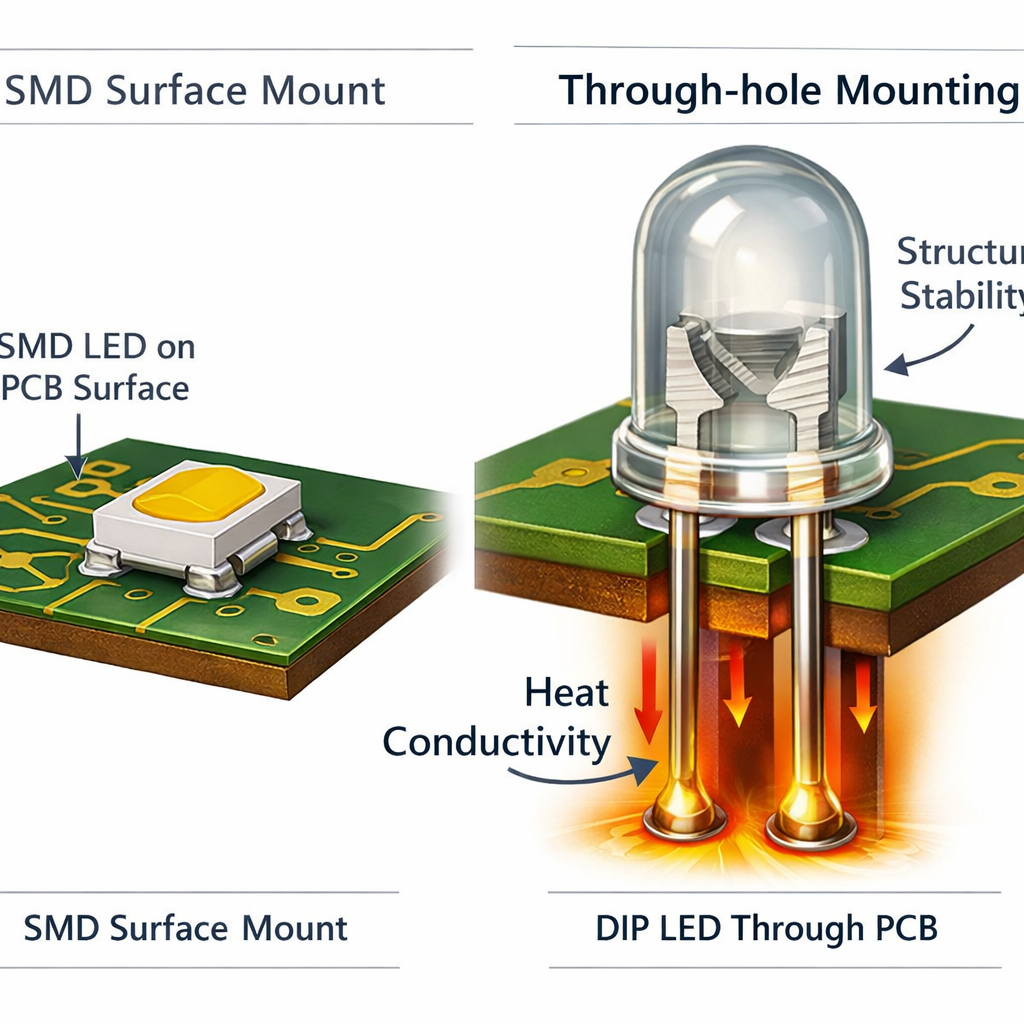

这里的“传统焊接封装”我们特指现在更主流的SMD（SurfaceMountDevice，表面贴装器件）。最大的区别在于“安装方式”。直插灯珠像一个个长了腿的士兵，需要“站”在PCB板上，腿（引脚）穿过预留的孔，然后在板的背面进行焊接。而SMD灯珠则像一个个没有腿的“贴纸”，直接贴在PCB板的表面焊盘上，通过回流焊一次性完成焊接。这导致了两者在生产效率、集成度和应用场景上的巨大差异。
为什么直插灯珠封装能简化安装并降低制造成本？
正因为直插灯珠的安装可以不完全依赖昂贵的SMT设备，它为生产提供了更多灵活性。在一些小批量、或对自动化要求不高的产品中，人工插件和波峰焊就能搞定，设备投入成本低。即使是自动化生产，插件机也比高速贴片机便宜不少。加上封装材料和工艺本身非常成熟，供应链稳定，使得单个
根据中国半导体照明产业联盟的数据，尽管SMD封装占据了大部分市场，但直插式LED因其在特定领域的成本优势，预计到2025年仍将保持近30%的稳定市场份额。
直插灯珠封装的核心技术优势深度解析
深入了解后你会发现，直插灯珠的优势远不止“便宜”这么简单。它在效率、性能和成本控制之间取得了一个绝佳的平衡点，这也是它能够在日新月异的电子行业中长盛不衰的原因。对于设计师和制造商来说，选择它往往意味着一个更稳妥、更具经济效益的方案。
优势一：显著提升生产效率与安装便捷性
对于很多劳动密集型的电子产品装配线来说，直插灯珠简直是“福星”。它的引脚长且坚固，极性分明（通常长脚为正极），工人们用肉眼就能轻松分辨和操作。无论是手工插件还是使用自动插件机，其容错率都远高于精密的SMD元件。这意味着更低的培训成本和更快的上手速度。在返修时，用一把烙铁就能轻松更换，维护起来也极其方便，这在很多售后场景中至关重要。
优势二：卓越的散热性能与对光效的积极影响
你可能会觉得奇怪，这么小的东西还谈什么散热？实际上，散热是决定LED寿命和光效的关键。直插灯珠的引脚不仅是导电的通道，更是重要的散热路径。金属引脚直接将芯片产生的热量传导到PCB板上，再通过PCB板的大面积铜箔散发出去。相比一些紧凑的SMD封装，这种物理分离的散热通道效率更高，能有效避免热量在灯珠内部积聚，从而保证了LED芯片在健康的温度下工作，减缓光衰，延长使用寿命。
像F5、F8这类较大尺寸的直插灯珠，其支架和引脚设计经过优化，能承受更高功率，散热表现甚至优于同等功率的某些小型SMD灯珠。
优势三：高性价比与规模化生产的成本控制
成本是制造业永恒的主题。直插灯珠封装技术历经数十年发展，从设备、材料到工艺流程都已极度成熟和标准化。这意味着供应商之间竞争充分，采购价格透明且低廉。同时，极高的生产良率和简化的后端组装流程，进一步摊薄了单位产品的总成本。对于那些用量巨大、但对集成度要求不高的产品，例如儿童玩具、节日彩灯、广告字等，选用直插灯珠是实现最终产品竞争力的不二法门。
技术剖析：直插灯珠封装的关键材料与结构
一个看似简单的直插灯珠，内部却凝聚了光学、材料学和半导体物理的智慧。了解其内部构造，有助于我们更好地理解其性能表现，并做出正确的选型决策。从核心的芯片到外层的树脂，每一个环节都至关重要。
LED芯片封装：核心发光单元的保护与性能保障
一切光明的源头，都来自于那颗比芝麻还小的LED芯片。封装的首要任务就是保护这颗脆弱的“心脏”。在封装过程中，芯片被精确地固定在支架的“碗”中（即反射杯），这个“碗”的形状和角度决定了光线的基础出射角度。随后，通过超声波键合技术，用纯金线将芯片的电极与支架引脚连接起来，建立电流通路。整个过程都在高洁净度的环境中完成，以防止任何灰尘污染影响芯片性能和寿命。
封装材料选择：环氧树脂与硅胶的性能对比
包裹在芯片外面的透明材料，通常是环氧树脂或硅胶。它们的选择直接影响灯珠的耐候性、透光率和长期可靠性。
- 环氧树脂：成本低，硬度高，成型性好，是传统直插灯珠最常用的材料。但它的耐温性和抗紫外线能力稍差，长时间在高温或户外环境下使用，可能会出现黄变，影响透光率。
- 硅胶：耐高低温性能和抗紫外线能力都远胜于环氧树脂，能长期保持高透光率和柔软性，不易因冷热冲击而开裂。因此，在高端照明、户外应用和高功率直插灯珠上，硅胶封装正变得越来越普遍。
支架与引脚设计：如何影响散热和电气连接稳定性
支架和引脚是灯珠的“骨骼”，通常由导热和导电性能良好的铜或铁合金制成，表面镀银以防止氧化并提高焊接性。支架的设计很巧妙，它不仅要承载芯片，还要充当反射镜，将芯片侧面和底部的光线反射出去，提高出光效率。引脚的粗细、长度和材质则直接决定了灯珠的散热能力和机械强度。像恒彩电子这类拥有近二十年封装技术背景的厂家，会在这些细节上投入大量研发，优化支架结构，以实现最佳的热管理和电气性能。
直插灯珠封装与其他主流封装类型对比
在LED封装的大家庭里，直插（DIP）是一位“老大哥”，而贴片（SMD）和集成（COB）则是后来居上的“小鲜肉”。它们没有绝对的优劣，只有不同的适用场景。了解它们的差异，才能为你的产品找到最合适的“光明使者”。
直插式(DIP)vs.贴片式(SMD)：应用场景与性能差异
这是一场“传统”与“现代”的对决。
简单来说，如果你需要一个独立的、坚固的点光源，并且对成本敏感，DIP是好选择。如果你要做轻薄化的产品，需要均匀的面光源，那么SMD是必然之选。
直插式(DIP)vs.板上芯片式(COB)：光效、成本与集成度比较
COB（ChiponBoard）是更进一步的集成技术，它直接将多颗LED芯片封装在一块基板上。
- 光效与光品质：COB可以实现无缝的、均匀的面发光，没有DIP或SMD那样的“颗粒感”，光品质更柔和，非常适合射灯、筒灯等照明灯具。
- 成本与集成度：COB将多颗芯片集成，简化了应用端的贴装流程，但其本身制造工艺复杂，单位成本较高。DIP则代表了最低的集成度和最低的单位成本。
- 散热：COB将热量高度集中在一块小面积的基板上，对散热系统的要求非常高。而DIP的分布式布局和引脚散热，使其热管理相对简单。
业内专家观点：DIP的价值在于其“分立”特性。在某些需要特定角度、颜色独立控制或极高可靠性的应用中，分立的DIP灯珠比高度集成的SMD或COB方案更具优势和灵活性。
如何根据产品需求在不同LED封装技术中做出选择
小提示：选择封装技术时，不妨问自己三个问题：我的产品用在什么环境？（决定耐候性）我需要什么样的光？（点光源还是面光源，角度大小）我的成本预算和产量是多少？（决定工艺路线）回答了这三个问题，答案便呼之欲出。
例如，一个户外大型广告牌，需要远距离观看，亮度要高，且要能抵御风吹日晒，单个像素点损坏后需方便更换，那么坚固、高亮、易维修的DIP直插灯珠就是完美选择。而一个超薄的手机背光模组，则非SMD莫属。
直插灯珠封装的典型应用场景与行业分析
尽管面临新兴技术的挑战，直插灯珠凭借其“老道”的经验和超高的性价比，依然在众多细分市场中稳如泰山。它的应用广度超乎想象，从高科技到日用品，无处不在。
商业照明与家用照明领域的应用实例
在家用领域，各种家电（如电视、空调、微波炉）上的电源指示灯、状态指示灯，几乎是直插灯珠的天下。它们功耗低、寿命长，能数十年如一日地稳定工作。在商业照明中，一些装饰性的灯串、点光源景观灯，以及需要特定投射角度的重点照明，也会采用直插灯珠来实现独特的光影效果。
户外显示屏与指示灯中的应用优势

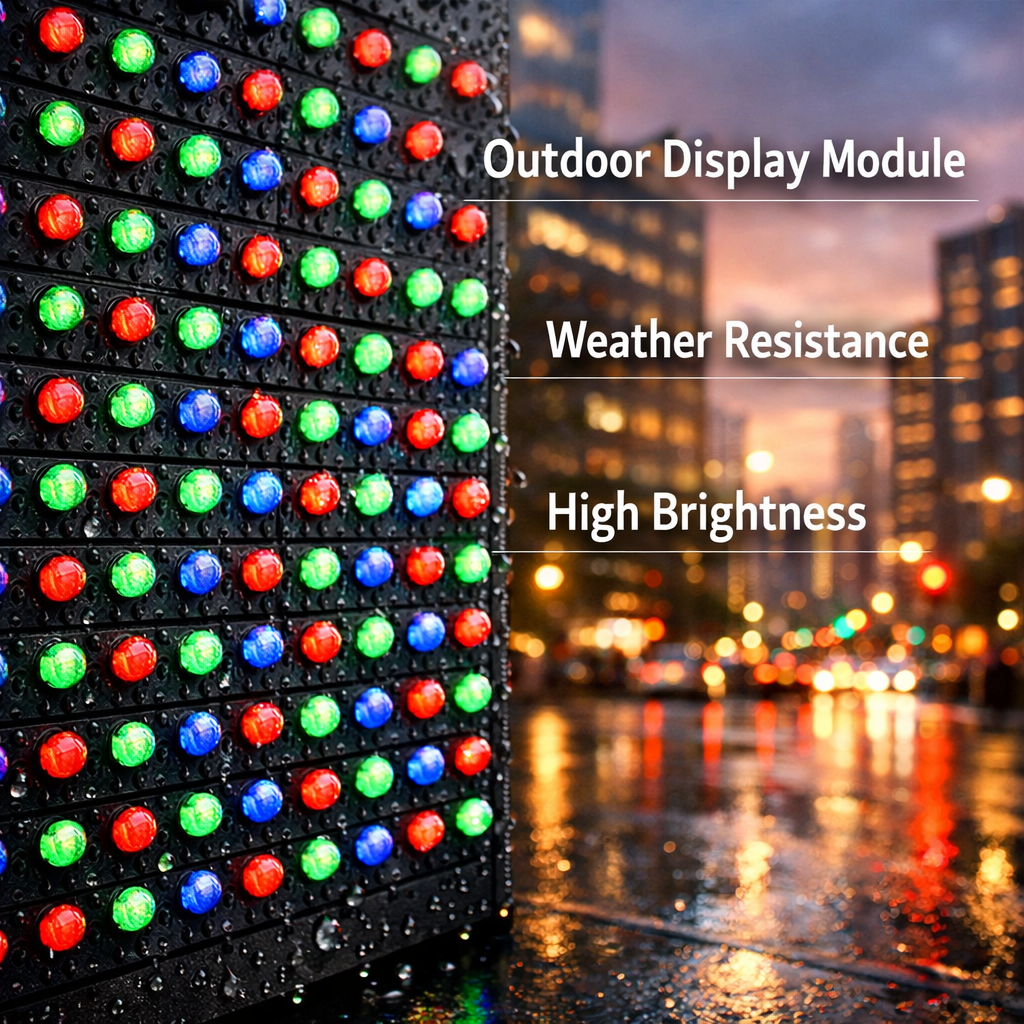

这是直插灯珠最重要的阵地之一。户外LED大屏幕对亮度和耐候性要求极高。直插灯珠的亮度可以做得非常高，且环氧树脂封装坚固，能有效抵抗雨水和紫外线的侵蚀。更重要的是，像素点之间间距较大，单个灯珠损坏后，维修人员可以轻松地从屏幕背面将其更换，维护成本极低。同理，交通信号灯、路标指示灯等，也因其高可靠性和易维护性而偏爱使用直插LED。
汽车照明及特种光源的应用探索
在汽车领域，虽然前大灯等核心照明已转向更高级的LED模组，但在车内仪表盘指示灯、车内氛围灯、以及高位刹车灯等辅助光源上，直插灯珠依然有广泛应用。它的抗振动能力和长寿命非常符合车规级要求。此外，在一些特种光源领域，如植物生长灯中的特定光谱（红光、蓝光）补充、验钞用的紫外光（UV-LED）、以及安防监控的红外补光（IR-LED），直插封装因其技术成熟、光谱可定制，也扮演着重要角色。
常见直插灯珠封装规格型号解析
面对五花八门的直插灯珠型号，新手常常会感到困惑。其实，它们的命名通常与其外形和尺寸直接相关，掌握了规律就很容易辨认。了解这些规格，是选对物料的第一步。
F3/F5/F8等圆形直插灯珠的规格与光电参数
这是最经典的直插灯珠系列，数字代表其直径。
- F3（3mm）：体积小巧，主要用于空间有限的信号指示，如网络设备端口、小型电子产品。亮度相对较低。
- F5（5mm）：最常见的型号，尺寸和亮度适中，是“万金油”般的存在。从家电指示到DIY项目，处处可见。
- F8（8mm）：尺寸较大，亮度更高，通常用于需要更强指示效果的场合，如某些户外设备、大型看板。
这些灯珠通常有不同的头部形状，如圆形、平头，影响着其发光角度。
食人鱼、草帽等异形直插灯珠的特点与用途
除了常规的圆形，还有一些“奇形怪状”的直插灯珠，它们是为了特定应用而生。
- 草帽灯珠：头部比普通圆形灯珠更宽大，类似草帽，因此发光角度更大（通常>120°），光线更均匀柔和。常用于需要大角度发光的灯箱字、装饰照明。
- 食人鱼灯珠：它有四个引脚，内部可能是单颗大芯片或两颗小芯片。四个引脚提供了更好的散热和更稳固的焊接，因此亮度更高，性能更稳定。常用于汽车尾灯、高品质的广告模组等要求严苛的场合。
直插led灯珠规格型号一览表：如何解读关键参数
当你拿到一份规格书时，需要关注以下几个核心参数：
常见问题解答
在日常的技术支持中，我们发现用户对直插灯珠的使用和维护总会有一些疑问。这里我们整理了几个最常见的问题，希望能帮你扫清障碍。
直插灯珠封装怎么拆？安全拆解与更换步骤
拆卸直插灯珠比SMD元件要简单得多。务必断开电源！准备好电烙铁、吸锡器（或吸锡带）。在PCB板的背面找到灯珠对应的两个焊点，用烙铁将焊点上的锡融化，同时用吸锡器迅速将液态的锡吸走。两个焊点的锡都清除干净后，灯珠就可以从正面轻松拔出了。安装新灯珠时，注意长脚对正极孔，插入后从背面焊接即可。
如何通过优化散热设计提高直插LED灯珠的使用寿命？
寿命的关键在于“降温”。确保PCB板上有足够大的铜箔面积与灯珠引脚连接，以利于热量传导。其次，在设计驱动电路时，不要让灯珠满负荷（如20mA）工作，适当降额使用（如驱动在15-18mA），可以大幅降低发热，延长寿命。对于大功率的直插灯珠，甚至可以考虑在PCB背面增加小型散热片。
直插led灯珠怎么用？基础电路连接与注意事项
最基础的用法是“LED+限流电阻”串联。因为LED的电压-电流特性非常陡峭，微小的电压变化会引起巨大的电流变化，直接接在电源上会瞬间烧毁。你需要根据公式电阻值R=(电源电压V_source-LED正向电压V_f)/目标电流I_f来计算一个合适的限流电阻。例如，用5V电源驱动一个Vf为2V、If为20mA的红色LED，电阻R=(5V-2V)/0.02A=150Ω。
为何直插灯珠封装仍是高价值之选
技术的世界里，没有永远的王者，只有永恒的适用性。直插灯珠封装技术正是“适用性”的典范。它以一种近乎完美的平衡，兼顾了成本效益、生产便捷性与坚固的可靠性。在许多追求极致性价比和稳定性的应用领域，它不仅不是一个过时的选择，反而是经过时间检验的最优解。
在恒彩电子，我们深耕LED封装领域近二十年，核心团队的技术沉淀让我们深刻理解每一种封装技术的价值所在。我们不仅提供业界领先的SMD灯珠产品，同样也为客户提供从F3、F5到食人鱼等全系列高品质的直插灯珠解决方案。我们利用世界级的高精密全自动生产设备和独立的实验室，确保每一颗出厂的直插灯珠，都能满足您最严苛的标准。
无论您的项目是需要尖端的SMD光源，还是寻找稳定可靠的直插式LED，我们都有信心为您提供最佳答案。
立即联系我们的技术专家，获取针对您项目的定制化LED封装方案与免费样品支持吧！
