在从事LED封装技术支持的这些年里，我经常被问到一个问题：“这么多LED灯珠，我该怎么选？”尤其是对于一些经典但依然核心的元器件，比如圆头直插灯珠。很多人对它的印象还停留在老式电器的指示灯上，但实际上，它的应用远比想象的广泛。这篇文章就是为了帮你彻底搞懂这个“小家伙”，从性能参数到怎么接线，让你在项目选型时不再迷茫。
不管你是电子爱好者、产品工程师，还是正在为项目寻找可靠光源的采购，相信我，读完这篇文章，你将对圆头直插灯珠有一个全新的认识。
在深入探讨之前，我们先快速解答几个大家最关心的问题：
- 圆头直插灯珠是什么？它是一种带有两个引脚、头部呈圆形、通过插件方式安装的LED发光二极管。它和贴片LED最大的不同在于安装方式和光束集中度。
- 怎么快速识别正负极？最简单的方法是看引脚长度，长脚是正极（+），短脚是负极（-）。
- 使用时必须加电阻吗？是的，几乎所有情况下都需要串联一个限流电阻，否则灯珠很容易因电流过大而烧毁。
- 圆头和直头（草帽头）哪个亮？在相同功率下，圆头的发光角度更小，光线更集中，所以看起来“更亮”。
- 常见尺寸有哪些？最常用的是3mm、5mm和8mm，其中5mm的应用最为广泛。
- 它的寿命有多长？在合适的电流和散热条件下，高品质的圆头直插灯珠寿命通常可达30,000至50,000小时。
什么是圆头直插灯珠(RoundTopThrough-HoleLED)？
圆头直插灯珠，顾名思义，就是头部为圆形、采用直插式封装（DIP-DualIn-linePackage）的LED灯珠。它是LED发展史上最经典、应用最广泛的封装形式之一。即使在SMD贴片LED大行其道的今天，它凭借其独特的优势，在许多领域依然是不可或存的。
定义与结构解析：从芯片到引脚的完整构造
一个完整的圆头直插灯珠主要由以下几个部分构成：

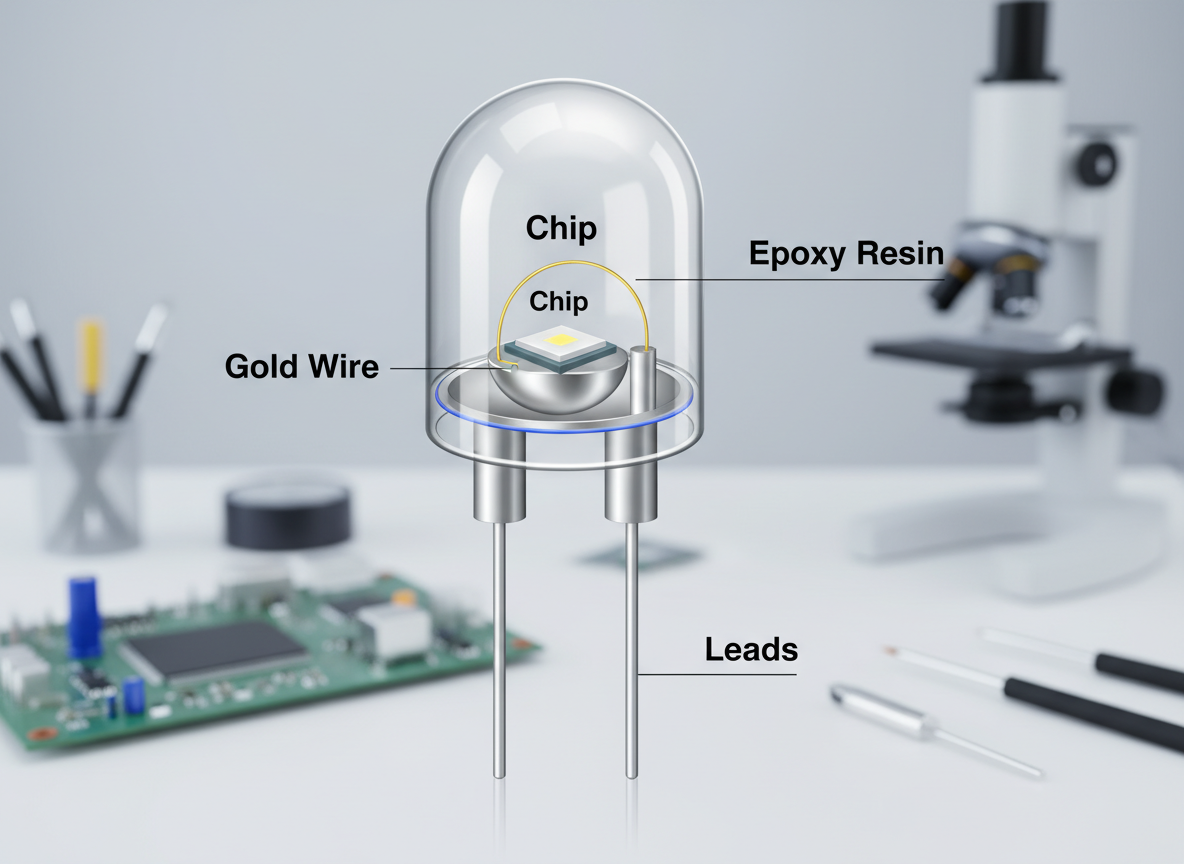

- LED芯片(Die)：核心发光体，一块微小的半导体材料，通电时发光。
- 支架(LeadFrame)：分为正负极，用于承载芯片和导电。芯片通常固定在较大的负极支架（碗杯）内。
- 金线(GoldWire)：连接LED芯片和正极引脚，形成完整的电流回路。
- 环氧树脂(EpoxyResin)：透明的圆形外壳，起到保护内部结构、聚焦光线和塑形的作用。
- 引脚(Leads)：即灯珠的“脚”，用于穿过PCB板的插件孔进行焊接。
工作原理：P-N结如何将电能转化为光能？
它的工作原理基于半导体P-N结的电致发光效应。当正向电压施加在LED的两端时，P区的空穴和N区的电子会向P-N结移动并复合。在复合的过程中，电子会从高能级跃迁到低能级，多余的能量以光子的形式释放出来，这就是我们看到的可见光。
不同的半导体材料决定了发出光的颜色（波长）。例如，磷化镓（GaP）可以发出绿光或红光，而氮化镓（GaN）则常用于制造蓝光和白光LED。
LED封装形式对比：为何直插式在特定领域仍是首选？
尽管贴片LED（SMD）在自动化生产和轻薄化设计上优势明显，但直插式LED凭借以下几点，依然牢牢占据着一席之地：
- 优异的光学性能：圆头设计本身就是一个微型透镜，可以轻松实现较小的发光角度（如20°-60°），使光线非常集中，适合用作指示灯或需要远距离可见的信号灯。
- 可靠的物理强度：两个长长的引脚通过焊接牢固地固定在PCB板上，抗振动和机械冲击能力强于表面贴装的SMDLED。
- 易于手动操作：对于原型制作、小批量生产或维修更换，直插式LED无需昂贵的SMT设备，一把电烙铁就能搞定，非常方便。
- 成本效益：在某些应用中，尤其是不追求极致小巧的设计，直插式LED的综合成本更具竞争力。
技术参数详解：评估圆头直插灯珠性能的核心指标
选型时，看懂数据手册（Datasheet）是工程师的基本功。对于圆头直插灯珠，我们需要重点关注以下几个核心参数，它们直接决定了灯珠的性能和适用场景。
电气参数：正向电压(Vf)与工作电流(If)
- 正向电压(Vf)：指在额定工作电流下，LED两端的电压降。不同颜色的LED，Vf值也不同。通常，红光、黄光的Vf在1.8-2.2V左右，而蓝光、绿光、白光的Vf则在2.8-3.4V之间。这个参数是计算限流电阻的关键。
- 工作电流(If)：指LED正常发光时允许通过的电流。大多数标准亮度的圆头直插灯珠工作电流在10-20mA。电流过小，亮度不足；电流过大，则会加速光衰，甚至直接烧毁。
根据IEC60825标准，即便对于低功率LED，也应避免电流超过其最大额定值，以保证长期工作的安全性与可靠性。
光学参数：发光强度(mcd)与发光角度
- 发光强度(LuminousIntensity)：单位是毫坎德拉（mcd），衡量的是特定方向上的光线强度。它直接反映了我们在某个角度看到的“亮度”。对于指示灯应用，mcd是一个非常重要的指标。
- 发光角度(ViewingAngle)：指发光强度值为中心轴线强度值一半时的两个方向的夹角。圆头直插灯珠的发光角度通常较小，如30°、45°，这使得它的光束非常集中，视觉效果突出。
可靠性指标：从LM-80标准看其理论使用寿命
虽然直插LED很少会像大功率照明LED那样进行严格的LM-80测试，但其生产工艺和材料决定了其寿命。高品质的圆头直插灯珠，如恒彩电子采用优质芯片和封装材料生产的产品，在额定20mA电流下，其理论寿命（光通量维持率降至70%的时间）可轻松超过30,000小时。
圆头直插灯珠常见技术参数对比
圆头直插灯珠与直头、贴片LED的工程对比
在项目中，选择圆头、直头（草帽头）还是贴片LED，往往取决于具体需求。它们之间的差异不仅仅是外观，更关乎最终产品的性能和成本。
外形与发光特性：圆头发光更集中，直头更均匀

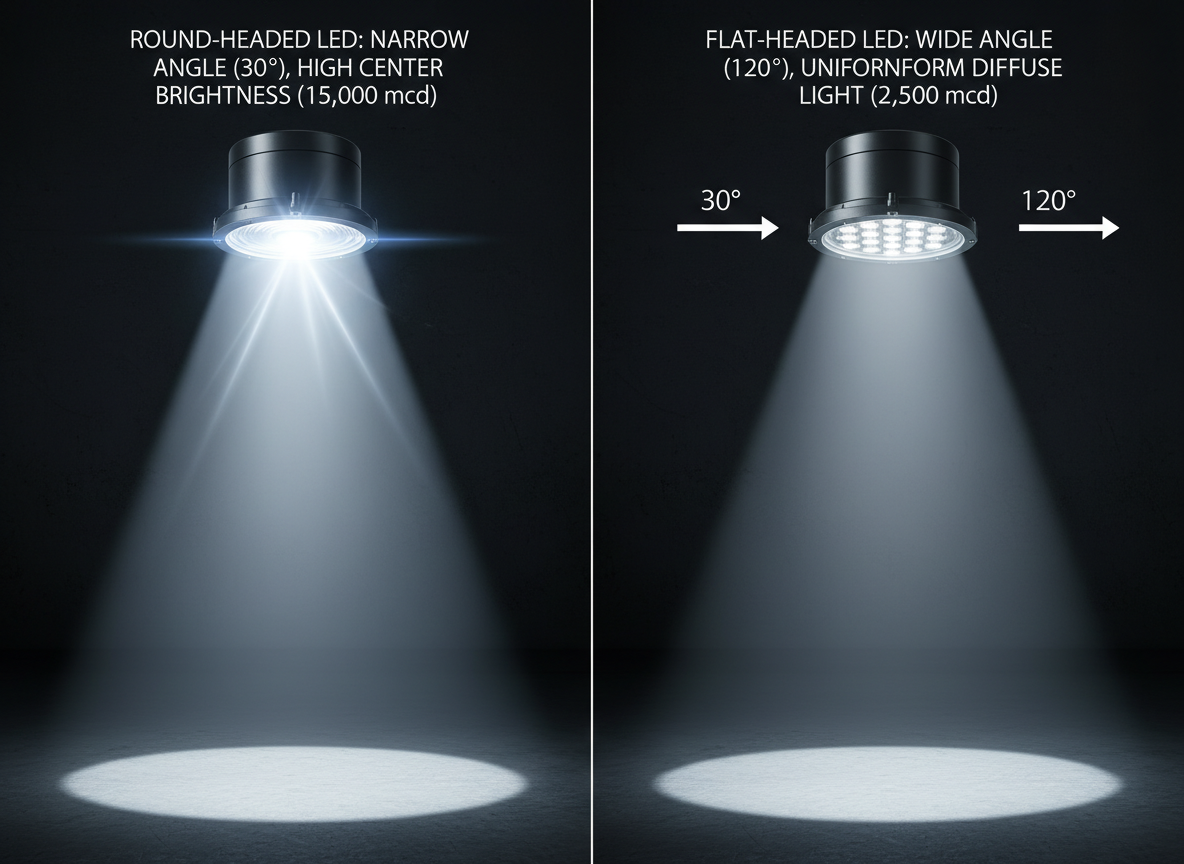

- 圆头直插灯珠(RoundTop)：其半球形的顶部结构像一个聚光透镜，将芯片发出的光线汇集到一个较小的角度内。这使得它在正前方观察时非常亮，非常适合用作需要远距离清晰可见的指示灯，如电源指示、设备状态显示等。
- 直头/草帽头灯珠(StrawHat)：它的顶部更平坦，边缘有凹陷，发光角度通常较大（如120°-140°）。光线分布更均匀，照射面积更广，适合用作小范围的背光、照明辅助或需要大角度可视的信号显示。
圆形灯泡和直头灯泡哪个亮？从光通量与视觉焦点解读
这是一个非常经典的问题。在芯片相同、工作电流也相同的情况下，两者的总光通量（Lumen）是基本一致的。但是，“亮”是一种主观感受。
- 圆头灯珠：由于光线集中，其中心发光强度（mcd）非常高。当你正对它看时，会感觉“刺眼”、“很亮”。
- 直头灯珠：光线被分散到更广阔的角度，单位角度的光强较低，看起来更柔和，不刺眼。
所以，结论是：如果你需要的是一个“亮点”来吸引注意力，选圆头；如果你需要的是一片均匀的光斑，选直头。
安装方式对比：插件式(DIP)vs表面贴装(SMD)
- 插件式(DIP/Through-Hole)：引脚穿过PCB板上的孔，在另一面进行焊接。这种方式机械连接非常牢固，适合需要承受振动或外力的场合。同时，它也方便手动焊接和维修。
- 表面贴装(SMD/SurfaceMount)：焊盘直接焊接在PCB板的表面，无需穿孔。这种方式可以实现高密度组装和自动化生产，产品可以做得非常轻薄。但其焊接牢固度相对较弱，且手动维修难度较大。
对于原型开发和DIY项目，插件式LED是无可替代的。它允许工程师快速搭建电路，验证想法，而无需复杂的贴片设备。
如何正确接线与使用圆头直插灯珠？（附接线图）
接线是使用圆头直插灯珠的第一步，也是最容易出错的一步。错误的接线不仅点不亮灯珠，还可能瞬间将其烧毁。
正负极识别的3种方法
不用万用表，你也能轻松识别正负极：
- 看引脚长短：这是最常用的方法。全新的灯珠，长脚为正极（Anode），短脚为负极（Cathode）。
- 看内部结构：透过透明的环氧树脂外壳观察内部的金属支架。较小、看起来像旗帜的一端是正极；较大、有一个碗状凹陷用来固定芯片的一端是负极。
- 看外壳平切边：部分圆头LED在外壳的边缘会有一个小小的平面切口，这个切口对应的一侧是负极。但这种方法并非所有厂家都遵循，可靠性不如前两种。
圆头直插灯珠接线图：串联限流电阻的计算与连接
LED本质上是一个二极管，必须串联一个电阻来限制通过它的电流，否则它会试图“吃掉”电源能提供的所有电流，然后烧毁。
接线方法：电源正极→限流电阻→LED正极（长脚）→LED负极（短脚）→电源负极。
限流电阻计算公式：R=(Vs-Vf)/I
R：限流电阻的阻值（欧姆Ω）Vs：电源电压（伏特V）Vf：LED的正向电压（伏特V，查数据手册）I：期望的工作电流（安培A，通常取0.01A-0.02A，即10mA-20mA）
举例：使用5V电源点亮一个正向电压Vf为3.0V、期望电流为15mA（0.015A）的蓝色圆头LED。电阻R=(5V-3.0V)/0.015A=2V/0.015A≈133Ω。工程上，我们可以选择一个标称值接近且稍大的电阻，如150Ω。
PCB焊接注意事项：控制温度与时间防止损坏
焊接是固定灯珠并建立电气连接的关键步骤。过高的温度或过长的时间都会损坏内部的LED芯片。
焊接技巧：使用电烙铁焊接时，建议将烙铁温度控制在260℃左右，每个引脚的焊接时间不超过5秒。焊接点应距离环氧树脂根部至少2mm，以避免热量直接传导到芯片。
常见型号与规格：如何匹配您的应用需求？
了解了基本原理和使用方法后，我们来看看如何从市面上琳琅满目的
按尺寸分类：3mm、5mm、8mm圆头LED灯珠的应用差异
- 3mm(T-1)：尺寸小巧，适合用在空间紧凑的设备面板上，如路由器、交换机等网络设备的状态指示。
- 5mm(T-1¾)：最常见的尺寸，亮度和尺寸达到了很好的平衡。从家电的电源指示到儿童玩具，再到广告牌的发光字，处处可见它的身影。
- 8mm/10mm：尺寸较大，亮度更高，通常用在需要更强警示效果的场合，如某些工业设备的信号灯、DIY手电筒等。
按颜色与波长分类：从指示灯到特殊应用
除了常见的红、绿、蓝、黄、白等颜色外，直插LED还有许多特殊波长的型号：
- 红外LED(IRLED)：波长通常在850nm或940nm，人眼不可见。广泛用于遥控器、安防监控的夜视补光、光电开关等。
- 紫外LED(UVLED)：用于验钞、固化、杀菌等特殊领域。
- 双色/三色(RGB)LED：一个封装内集成2个或3个不同颜色的芯片，通过控制不同引脚的通电，可以实现多种颜色的变化。
解读型号命名规则：快速理解厂商产品编码
虽然没有统一标准，但大多数厂商的型号命名都有规律可循。例如，一个型号可能包含封装类型、尺寸、颜色、亮度等级等信息。了解像恒彩电子这样的专业制造商的命名规则，可以帮助你快速筛选产品，提高采购效率。
圆头LED灯珠的典型应用场景
圆头直插灯珠的可靠性和成本优势，使其在以下领域长盛不衰：
- 设备指示：这是它最经典的应用。工业控制柜、电源适配器、音响设备、家用电器上的状态指示灯，几乎都是它的天下。
- 信号与装饰：交通信号灯中的发光单元、户外广告牌的点阵光源、节日用的LED灯串、楼体轮廓的装饰灯，都大量使用圆头直插灯珠。
- 功能性应用：在红外遥控发射器、光电传感器、光纤通信的信号源等模块中，特定波长的直插LED扮演着关键角色。
常见问题解答
直插式灯珠适合长期点亮吗？完全可以。只要你按照规格书的要求，将工作电流控制在安全范围内，并确保有一定的散热空间（尤其是在密集排列时），高品质的直插式灯珠可以非常稳定地长期工作数万小时。
圆头直插灯珠亮度怎么选？这取决于你的应用。
- 仅作状态指示：选择普通亮度（几十到几百mcd）即可，避免光污染和不必要的功耗。
- 户外或强光环境：需要选择高亮或超高亮（数千甚至上万mcd）的型号，以确保可见性。
- 装饰或照明：更关注总光通量（lm），并考虑发光角度。
圆头直插灯珠的寿命一般多久？行业普遍认为，在额定条件下，其寿命（光衰至70%）在30,000到50,000小时之间。当然，这与使用的芯片、荧光粉、环氧树脂等材料品质，以及实际工作环境密切相关。
一个常见的误区是追求极限亮度。将电流调至最大额定值虽然能获得最亮的效果，但会显著增加LED的发热，加速光衰，得不偿失。通常将电流控制在额定值的70%-80%是延长寿命的明智之举。
在LED技术飞速发展的今天，SMD贴片以其小巧和自动化优势占据了主流市场。然而，圆头直插灯珠凭借其无与伦比的可靠性、优异的光学聚焦性能、低廉的成本以及对DIY和维修的友好性，在工业控制、设备指示、信号系统和教育科研等领域，依然是工程师们信赖的经典选择。
它就像工具箱里那把最称手的螺丝刀，虽然朴实无华，但在关键时刻总能派上用场。
如果您对LED封装技术有更深入的兴趣，或正在为您的项目寻找可靠的圆头直插灯珠解决方案，欢迎随时联系我们的工程团队获取专业建议和样品支持。
