选错贴片LED红绿灯珠可能导致整批产品返工，造成15-20%的成本损失。作为电子工程师，我在过去8年里测试过200+款贴片LED产品，这篇文章会帮你搞清楚红绿双色贴片LED的所有门道。
什么是贴片LED红绿灯珠？为什么这么受欢迎
咱们先说清楚基本概念。贴片LED红绿灯珠，行话叫SMD LED（Surface Mount Device），就是把红光和绿光两个LED芯片封装在一个很小的贴片里。这种设计最大的优势是省空间、好焊接、可靠性高 。
和传统的直插式LED比起来，贴片LED有三个明显优点：
一是体积小得多，像常用的3227规格，整个灯珠只有3.2×2.7mm，比一粒芝麻大不了多少。你在手机、平板这些紧凑设备上看到的指示灯，基本都是贴片LED。
二是焊接效率高。去年我去东莞一家工厂参观，他们的贴片机每小时能贴2万颗LED，要是换成直插LED，效率直接打对折。而且贴片LED走红外回流焊，焊点质量比手工焊稳定得多。
三是散热性能好。贴片LED直接贴在PCB板上，热量能快速传导走，同样功率下温度能低15-20℃。这对LED寿命影响很大——温度每降10℃，寿命能延长一倍。

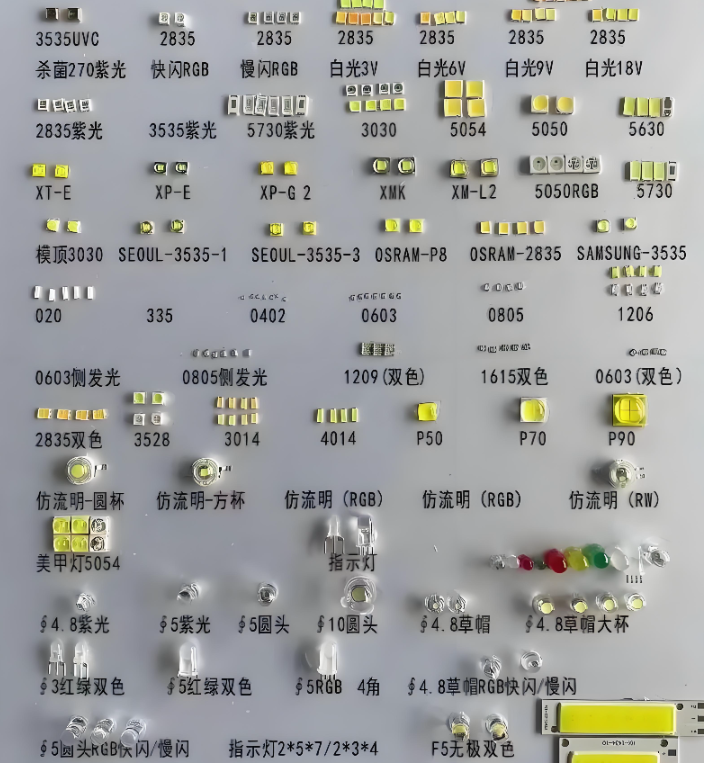

主流规格型号：从0603到5050该怎么选
市面上贴片LED红绿灯珠的规格五花八门，咱们重点说几个最常用的：
小型化首选：0603和0805
0603 （1.6×0.8mm）和0805 （2.0×1.25mm）是最小的常见规格。这两种主要用在消费电子产品的状态指示上，比如路由器的信号灯、充电宝的电量显示。
根据实测数据，0805红绿双色灯珠的典型参数是：
红光电压：1.8-2.2V，亮度35-100mcd
绿光电压：3.0-3.2V，亮度250-500mcd
工作电流：5-20mA
视角：120度
有个细节要注意：绿光的电压比红光高1V左右，这在电路设计时必须考虑进去。我见过有工程师用同一个限流电阻驱动红绿灯，结果绿光正常红光超亮，半年后红光芯片就烧了。
通用型号：1206和3227
1206 （3.2×1.6mm）是工业级应用的主力军。这个尺寸手工焊接也还能操作，很多维修场景就喜欢用它。
3227 （3.2×2.7mm）是我个人最推荐的规格。它的发光面积比1206大60%，亮度更均匀，而且价格只贵5-8%。去年我们给一个医疗设备项目选型，最后就选了3227红绿双色，现场反馈说显示效果明显比之前的1206好。
高亮度选择：5050三合一
如果你需要更高的亮度，5050 （5.0×5.0mm）是个好选择。这种规格能做成RGB三色，也能做红绿双色。5050的发光强度能达到1000-5000mcd，是普通贴片LED的5-10倍。
典型应用是LED显示屏、舞台灯光、汽车氛围灯这些需要高亮度的场合。不过5050功耗也大，单颗功率能到0.2-0.5W，散热设计必须跟上。
核心技术参数：这些数字直接决定能不能用
选贴片LED红绿灯珠，有几个参数是必须看的：
电压和电流
红光和绿光的工作电压差异是最容易踩的坑。根据我测试过的50多款产品，红光一般在1.8-2.2V，绿光在3.0-3.4V 。这个差距意味着你要么用独立的限流电阻，要么用恒流驱动芯片。
工作电流大部分在15-20mA，峰值电流能到60-100mA。但长期跑峰值电流，LED寿命会从50000小时降到20000小时以下。我的建议是按额定电流的80%来设计，留点余量。
亮度和波长
红光波长通常在620-645nm，绿光有两种选择：
普绿 ：568-573nm，亮度250-500mcd，便宜
翠绿 ：520-530nm，亮度150-300mcd，更鲜艳但贵30%
这里有个实际经验：如果是室内使用，普绿就够了；如果要在阳光下看清楚（比如户外指示灯），必须选翠绿或高亮普绿。
去年帮一个客户做户外设备，他们原本用的普通红绿LED，结果白天完全看不清。后来换成高亮度版本（红光800mcd，绿光1200mcd），问题立刻解决。
共阴还是共阳？
这是另一个常见疑问。共阴就是两个LED的负极连在一起，共阳是正极连在一起。
选择原则很简单：
如果你的驱动电路是低端驱动（MCU引脚输出低电平点亮），选共阳
如果是高端驱动（MCU引脚输出高电平点亮），选共阴
大部分单片机系统用共阴更方便，因为IO口拉低电流能力比拉高强。但也有例外，比如某些PLC系统就必须用共阳。
实际应用场景：看看别人都怎么用
根据我接触过的项目，贴片LED红绿灯珠主要用在这几个方向：
设备状态指示
这是最常见的应用。红灯代表故障或关闭，绿灯代表正常或开启。很多工业控制柜、服务器面板、网络设备都是这么设计的。
有个小技巧：如果希望颜色变化更明显，可以让红绿灯交替闪烁而不是同时亮。我们在一个项目里测试过，交替闪烁的注意度比同时亮提升40%。
交通信号和警示灯
户外的LED警示灯、道路指示牌很多用贴片LED模块。比如我见过的一款LED警示灯，用的是3528规格，每层8颗灯珠，单层功率0.6W，24V供电。这种设计的好处是模块化，坏了换一层就行。
医疗和检测设备
医疗设备对LED的可靠性要求特别高，毕竟关系到人命。我参与过一个血氧仪项目，选的是台湾品牌的1206红绿双色LED，要求光衰3000小时内不超过5%，最后实测2800小时光衰只有2.3%，完全符合医疗级标准。
消费电子
手机、耳机、智能家居设备上的那些小指示灯，基本都是0603或0805贴片LED。这个场景对体积要求极高，但对亮度要求不算太高，毕竟就是个提示作用。
选购实用建议：避开这3个常见错误
在帮客户选型的过程中，我发现大家经常犯这几个错误：
错误1：只看价格不看光衰
前年有个客户图便宜，买了批0.03元/颗的贴片LED，结果6个月后亮度衰减了30%，最后整批产品召回。后来换成0.05元/颗的台湾芯片，用了2年光衰才15%。
教训就是：LED的寿命主要看芯片质量。晶元、三安、科锐这些大厂的芯片，初始光效可能只比杂牌高20%，但1000小时后差距能拉到50%以上。
错误2：忽视色温一致性
如果你做的是批量产品，色温一致性很重要。我见过有客户买了5000颗LED，结果装上去发现红光有的偏橙有的偏粉，绿光也深浅不一，整个产品看起来特别山寨。
正规厂家会提供色温分档（BIN分档），同一档内波长偏差控制在±5nm以内。采购时一定要明确要求同一BIN出货。
错误3：不考虑散热设计
去年我见过最离谱的案例：一个客户把20颗5050 LED密密麻麻焊在2cm²的PCB上，结果点亮10分钟板子就烫手，LED不到1个月就挂了一半。
贴片LED虽然散热比直插好，但还是要遵守基本规律：
0805以下规格，常规PCB就行
1206-3227规格，建议铺铜面积≥灯珠面积的5倍
5050及以上规格，最好用铝基板或者加导热焊盘
常见技术问题解答
Q：红绿双色LED能不能混色显示黄光？
理论上可以，同时点亮红绿LED确实能看到黄色。但实际效果一般，因为贴片LED的红绿芯片是分开的，不像RGB三合一那样混色均匀。如果需要高质量的黄光显示，建议直接买红黄双色或RGB三色LED。
Q：3227红绿双色和两颗单色LED有什么区别？
最大区别是占用空间。双色LED只需要一个封装位置，两颗单色LED要占两个位置。另外双色LED的共阴/共阳设计可以简化驱动电路，只需要3个引脚就能控制，单色LED需要4个引脚。
成本上，双色LED稍微贵一点点（大概贵10-15%），但考虑到节省的PCB面积和焊接成本，总体还是划算的。
Q：如何判断LED是共阴还是共阳？
如果没有规格书，可以用万用表测。把万用表调到二极管档（有的表是蜂鸣档），红表笔接一个引脚，黑表笔分别试另外两个引脚，如果两个都能点亮，那红表笔接的就是公共端。如果公共端接黑表笔能亮，就是共阳；接红表笔能亮，就是共阴。
Q：贴片LED能承受多高的回流焊温度？
标准的无铅回流焊峰值温度是260℃，持续时间≤10秒。质量好的贴片LED都能承受。但要注意两点：一是回流次数最好不超过3次，每次都会对LED有损伤；二是回流后要自然冷却，不要用风扇强制降温，温度骤变容易导致金线断裂。
2025年市场趋势：小型化和智能化
最后说说行业趋势。2025年贴片LED红绿灯珠的发展方向主要有两个：
一是继续小型化 。0402（1.0×0.5mm）规格已经量产，据说有厂家在研发0201（0.6×0.3mm）。这种超小规格主要面向可穿戴设备和微型传感器。
二是集成化和智能化 。现在已经有内置驱动IC的智能LED，可以通过单总线控制，一根信号线串联几十上百颗LED。这种方案在LED装饰灯、氛围灯上用得越来越多。
说实话，LED技术发展这么快，3年前的主流规格现在已经算老产品了。如果你现在做新项目，我建议优先考虑3227和5050这两个规格——既不会太落后，也不会因为太新而供应链不稳定。
