在过去近二十年的LED封装技术生涯中，我发现许多工程师和产品经理在面对“多接口红外LED模组”时，第一个问题总是：“这东西到底怎么接线？”。确实，一个看似简单的模组，如果接线错误，不仅无法正常工作，还可能直接烧毁。这篇文章就是为了解决这个问题而生，它会带你从零开始，彻底搞懂多接口红外LED模组的接线、原理和应用，让你在项目中游刃有余。
多接口红外LED模组核心问题速览
还在为找不到答案而头疼吗？这里有你最关心问题的
多接口红外LED模组如何接线？通常需要连接三个主要引脚：VCC（正极电源）、GND（负极/地线）和DATA/OUT（数据信号输出）。请务必核对模组上的标识，确保电压匹配，避免接反。
红外接口（IR接口）的作用是什么？红外接口的核心作用是进行无线数据传输。它利用人眼看不见的红外线作为载体，实现设备间的通信，常见于遥控、数据传输和感应等场景。
红外LED模组如何提升设备功能？通过集成红外模组，设备可以获得遥控、夜视、自动感应、避障等高级功能。这极大地扩展了产品的应用范围和智能化水平。
选择红外模组要看哪些参数？关键参数包括波长（如850nm或940nm）、功率、发光角度、以及响应速度。根据你的具体应用场景（如远距离监控或近距离遥控）来选择。
红外LED可以串联吗？可以。串联时，总电压等于各LED压降之和，电流保持不变。设计电路时需确保驱动电源能提供足够的电压和稳定的电流。
双PD红外接收头有什么好处？双PD（光电二极管）设计能有效抵抗环境光干扰，提高信号接收的灵度敏和准确性，特别适合在复杂光线环境下的应用。
什么是多接口红外LED模组？理解其基本概念与应用场景
你可能每天都在和红外技术打交道，却不一定了解它背后的功臣——红外LED模组。简单来说，它就像一个“红外线发射器”，能将电信号转换成特定波长的红外光发射出去。而“多接口”则意味着它设计了多种连接方式，能灵活地集成到不同的电路板和系统中。
红外接口（IR接口）的功能与应用解析
红外接口（Infraredport,IRport）是一种利用红外线进行点对点通信的接口。它的主要功能就是实现无线数据交换。与蓝牙或Wi-Fi不同，红外传输具有方向性强、不易被窃听的优点。因此，它被广泛应用于电视遥控器、空调控制器、红外数据传输（如早期的手机）以及各种传感器中。
多接口红外LED模组在不同设备中的应用示例
安防监控：在夜间或低光照环境下，红外LED模组为摄像头提供补光，实现清晰的夜视监控。这就是为什么你在夜晚能看到黑白监控画面的原因。
智能家居：扫地机器人用它来识别障碍物和悬崖，避免碰撞和跌落。智能门锁和感应水龙头则用它来检测人体的靠近。
消费电子：除了传统的遥控器，一些智能穿戴设备也用红外LED来检测心率等生命体征。
IR接口与普通LED接口的核心差异
虽然都是LED，但IR接口和我们常见的照明LED接口有本质区别。普通LED接口主要负责“照明”，追求的是亮度、显色指数等可见光参数。而IR接口的核心是“通信”和“感应”，它发射的是人眼不可见的红外光，更注重信号的调制、响应速度和传输距离。你可以把它们理解为：一个是“灯塔”，一个是“信号旗”。
多接口红外LED模组如何正确接线？（图文教程）
接线是所有项目的第一步，也是最容易出错的一步。别担心，跟着下面的步骤，即使是新手也能轻松搞定。错误的接线不仅浪费时间，还可能损坏你的模组和主控板。
准备工作：工具与材料清单
在开始之前，请确保你手边有以下工具和材料：
多接口红外LED模组：主角登场！
主控板：如Arduino、树莓派或你的定制PCB。
杜邦线：若干根，用于连接。
电源：确保电压与模组要求一致（通常是3.3V或5V）。
万用表（可选）：用于检查电压和通路，是排查问题的好帮手。
详细接线步骤：VCC,GND,和数据引脚连接
大多数多接口红外LED模组都至少有三个引脚，上面通常会印有标识：
VCC：连接到电源的正极。如果你的主控板有3.3V和5V输出，请务必确认模组的工作电压，接错可能导致损坏。
GND：连接到电源的负极（地线）。这是电路的公共参考点，必须连接。
DATA/SIG/OUT：数据或信号引脚。它连接到主控板的数字或模拟I/O口，用于发送或接收红外信号。

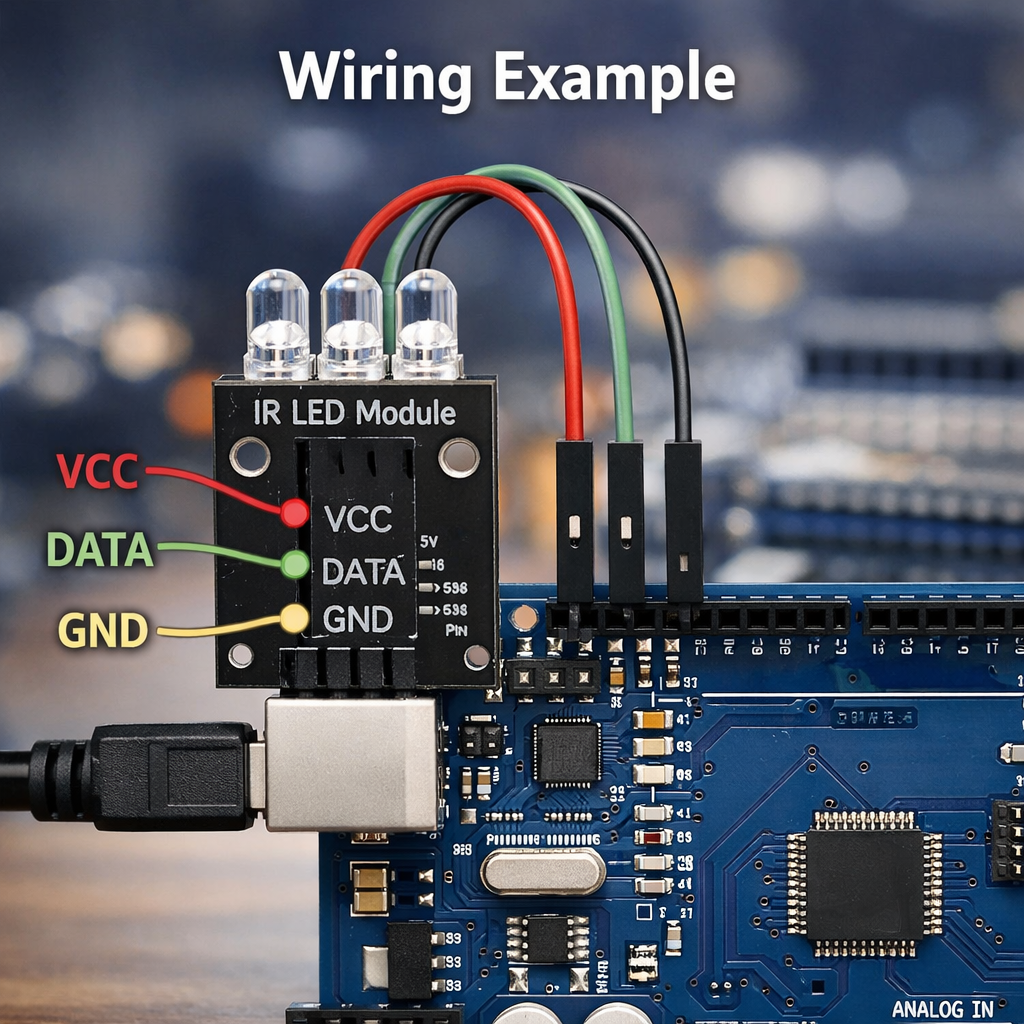

接线示例(以Arduino为例):
模组的
VCC->Arduino的5V或3.3V引脚模组的
GND->Arduino的GND引脚模组的
DATA->Arduino的任意一个数字引脚，如D3

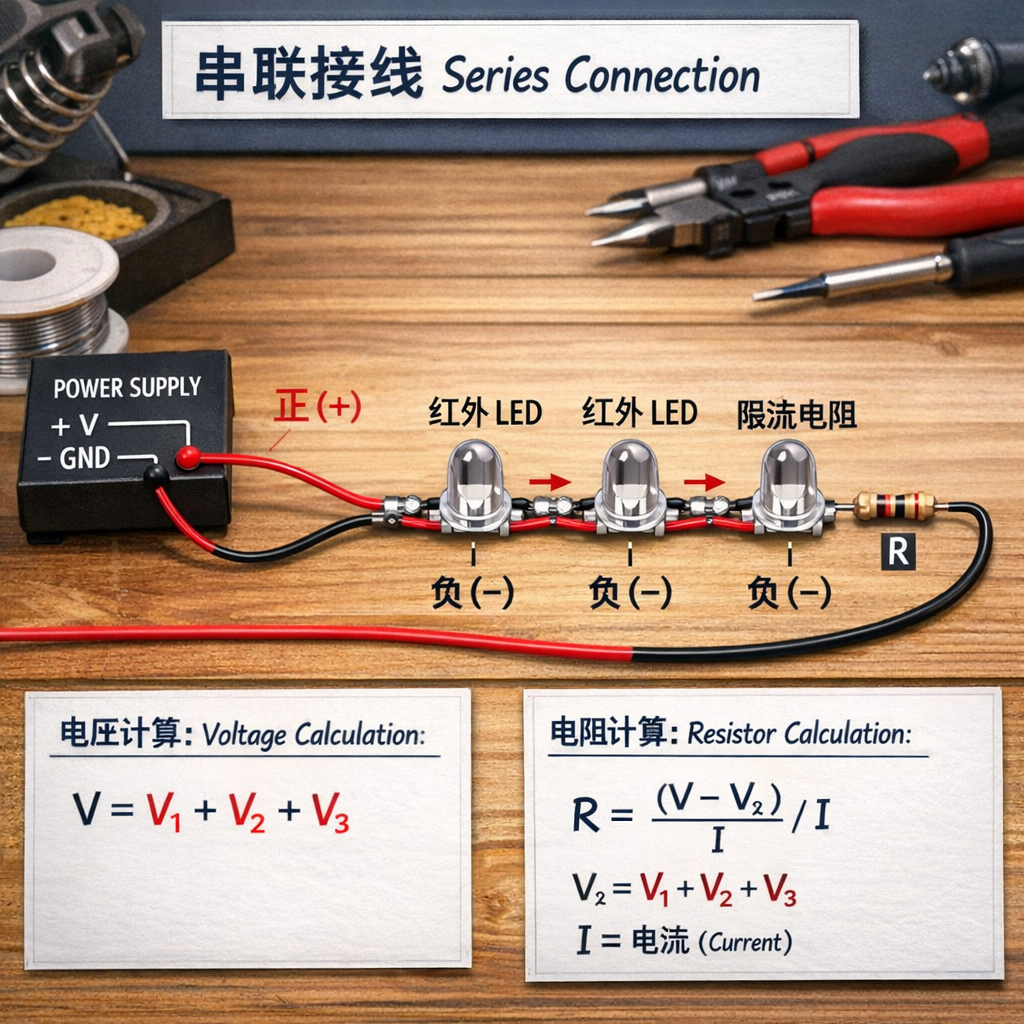

红外LED灯珠串联接线图及注意事项
在某些DIY或大功率应用中，你可能需要将多个红外LED灯珠串联起来。串联的原则是“头尾相连”，即第一个LED的正极接电源正极，负极接第二个LED的正极，以此类推，最后一个LED的负极接电源负极。
注意事项：
电压计算：串联后总电压降是所有LED压降之和。例如，5个1.5V的LED串联，至少需要7.5V的驱动电压。
限流电阻：必须串联一个合适的限流电阻，防止电流过大烧毁LED。电阻值R=(电源电压-总LED压降)/目标电流。
一致性：尽量使用同一批次、同一型号的LED灯珠，确保它们的电气特性一致。
在设计串联电路时，一个实用的技巧是预留1-2V的电压余量给限流电阻，这样能让电流更稳定，不易受电源电压波动的影响。
技术核心：红外接口电路的工作原理与设计要点
了解电路原理，才能真正驾驭它。红外接口电路看似神秘，其实原理并不复杂。它主要由调制电路、驱动电路和红外发射管（LED）三部分组成。主控板发出的逻辑信号（0和1）先经过调制，变成特定频率（如38kHz）的脉冲信号，再通过驱动电路放大电流，驱动红外LED发射出相应的红外光脉冲。
红外LED模组电路设计基础
一个稳定可靠的红外电路设计，需要考虑以下几点：
驱动能力：确保驱动电路（通常是三极管或MOS管）能提供足够的电流来驱动红外LED达到预期的发射功率。
调制频率：接收端通常只对特定频率的红外信号敏感，如38kHz。正确的调制是保证通信成功的关键。
散热设计：对于大功率红外LED模组，散热至关重要。长时间工作产生的热量如果不能及时散发，会严重影响LED的寿命和效率。
红外线串口如何接入系统？
红外线串口（IRDA）是一种将串口通信（UART）协议通过红外线来传输的技术。接入系统时，你需要一个红外收发器模块，它会负责将TTL电平的UART信号转换成红外光信号，以及反向转换。你只需将该模块的TX、RX引脚连接到主控系统的UART接口即可，就像连接一个普通的有线串口一样简单。
关键参数解析：功率、发光效率与行业标准
根据LED行业协会发布的《多接口红外LED模组标准》（2023），5W已成为许多大功率应用场景下的一个重要功率基准。
在选择模组时，参数是重要的参考依据。
功率（Power）：决定了红外光的发射强度和距离。功率越大，照射距离越远，但功耗和发热也越大。
发光效率（LuminousEfficacy）：表示每消耗1W电能可以产生多少光通量。
深圳LED研究中心在2024年的报告中指出，先进的红外LED灯珠发光效率已能达到90lm/W，这意味着更节能、发热更少。
双PD红外接收头的应用与优势详解
在红外通信系统中，发射端重要，接收端同样关键。近年来，“双PD红外接收头”在高端应用中越来越普及，因为它解决了传统单PD接收头的诸多痛点。
双PD红外接收头是什么？
PD指的是光电二极管（Photodiode），它是接收红外信号的核心元件。顾名思义，双PD接收头内部集成了两个光电二极管。这两个PD以特定的方式排列，通过内部的差分放大电路来处理接收到的信号。
相比单接收头，双PD的技术优势在哪里？
传统的单PD接收器就像只有一个耳朵的人，在嘈杂环境中很难分辨出有用的声音。而双PD接收器则像拥有两只耳朵，能通过对比双耳听到的声音差异，精准定位声源并过滤掉背景噪音。
主要优势在于卓越的抗干扰能力。环境中的日光、灯光等都含有红外成分，这些都会对接收器造成干扰。双PD通过差分处理技术，可以有效地抵消这些共模干扰信号，只放大真正有用的红外遥控信号。
双PD在抗干扰和提升接收灵敏度方面的应用
双PD接收头的这些优势使其非常适合以下场景：
户外设备：如户外广告牌、安防摄像头，需要抵抗强烈的阳光干扰。
复杂光线环境：如演播厅、展会现场，灯光复杂多变。
高要求消费电子：如高端音响、智能电视，要求遥控体验灵敏、无延迟。
如何测试红外LED接收器的性能与稳定性？
选好模组只是第一步，如何验证它的性能符合你的要求？一套科学的测试方法必不可少。作为一家拥有独立实验室和近二十年封装技术背景的企业，恒彩电子对产品出厂前的严苛测试有着深刻的理解。
性能测试的关键指标
接收距离：在无障碍环境下，接收器能稳定接收信号的最远距离。
接收角度：保持距离不变，发射器偏离接收器中心轴，能正常接收信号的最大角度。
响应速度：从接收到红外信号到输出有效电平信号所需的时间。
抗干扰性：在指定的干扰光源（如日光灯）下，测试接收器的工作情况。
稳定性测试方法与常见问题排查
稳定性测试更侧重于长时间、不同环境下的表现。
高低温测试：将模组置于高低温（如-20℃至85℃）环境中，循环测试其工作是否正常。
老化测试：让模组连续工作72小时以上，观察有无性能衰减或损坏。
常见问题排查：如果接收不到信号，可以从以下几方面检查：发射器与接收器的调制频率是否匹配？电源电压是否稳定？周围是否有强烈的干扰源？
为什么选择恒彩电子：近二十年封装技术背景与独立实验室如何确保产品质量
在恒彩电子，我们深知每一个参数背后的意义。我们拥有来自国内光学研究院的一线骨干团队和世界级的高精密全自动生产设备。每一个红外LED模组，从晶片选择、封装工艺到最终测试，都经过我们独立实验室的严格把关。这确保了我们交付给客户的每一件产品，都具备卓越的性能和磐石般的稳定性。
常见问题解答
问：红外LED灯珠串联时电压和电流如何计算？答：串联时，总电压等于所有LED压降之和，电路中的电流处处相等。例如，3个压降为1.5V的LED串联，总压降为4.5V。如果用5V电源驱动，需要一个限流电阻。若目标电流为20mA，电阻值R=(5V-4.5V)/0.02A=25Ω。
问：如何根据功率与颜色选择合适的红外LED模组？答：“颜色”在红外领域通常指“波长”。850nm波长的红外光在工作时会有轻微红曝（能看到一个暗淡的红点），但效率更高；940nm则完全不可见，隐蔽性好。功率则根据你的应用距离选择，距离越远，所需功率越大。例如，安防监控通常选用功率较大的850nm模组，而电视遥控器则使用小功率的940nm。
问：多接口红外LED模组使用中有哪些常见故障及解决方法？答：最常见的故障是“没反应”。排查步骤：1.检查接线是否正确牢固（VCC,GND,DATA）。2.用万用表测量VCC和GND引脚，确保供电正常。3.确认你的程序/代码中，引脚定义和调制频率是否与硬件匹配。4.尝试更换一个接收器或发射器，进行交叉测试，判断是哪一端的问题。
