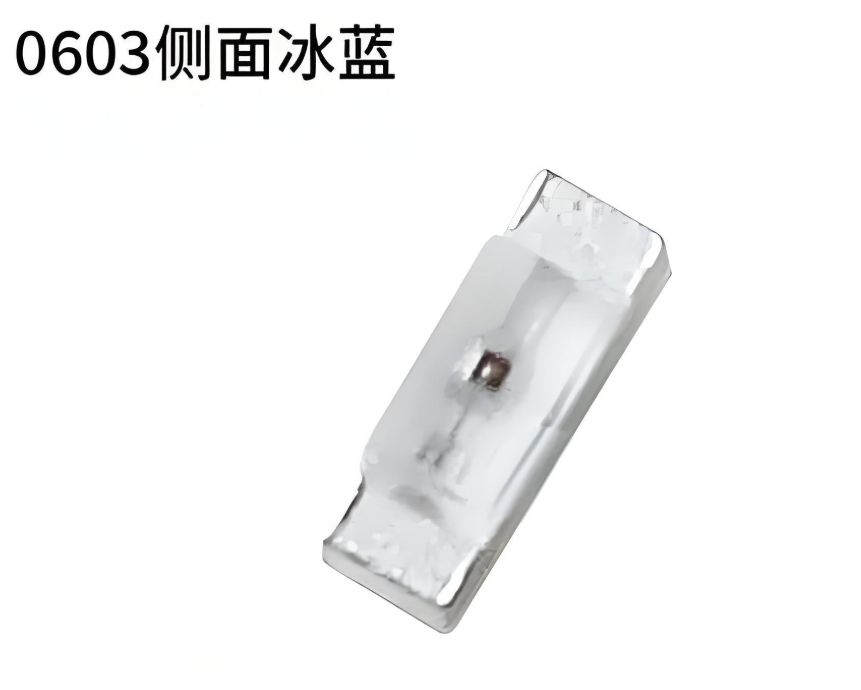

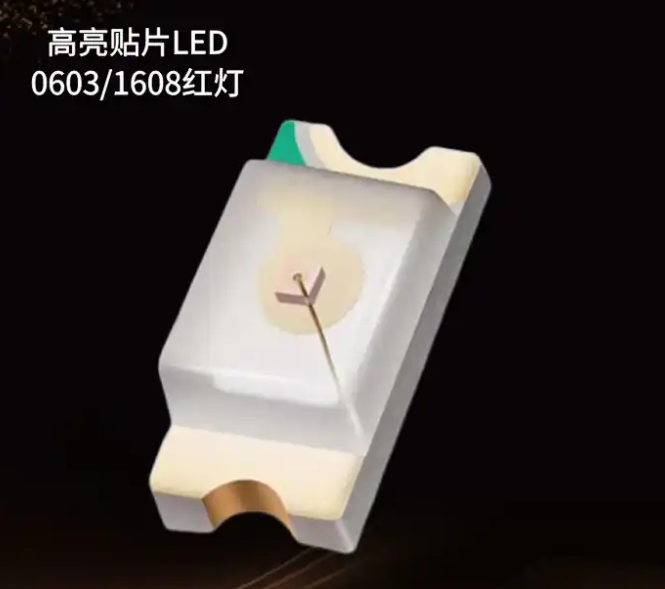

什么是0603侧发光LED灯珠？
0603侧发光LED灯珠（Side-Emitting LED）是一种采用0603（英制尺寸，即1.6mm x 0.8mm）封装的表面贴装发光二极管，其核心特点是光线并非从芯片上方垂直射出，而是通过特殊的封装结构，将光线从封装体的侧面发出。这种设计使得光线能够沿着PCB板的平面方向传播，极大地节省了垂直空间，并为超薄型产品设计提供了可能。
其工作原理与传统LED相似，通过半导体PN结的正向偏置，电子与空穴复合释放能量，以光子的形式发出。但侧发光LED在封装内部集成了反射腔和光学透镜，精准地将光线引导至侧面出射，确保了光线的方向性和效率。
核心价值与独特优势
0603侧发光LED灯珠的出现，并非仅仅是尺寸的缩小，更是光学设计理念的革新。它解决了诸多传统LED难以应对的设计难题，尤其在追求轻薄、集成度高的产品中展现出不可替代的价值。
| 特性维度 | 0603侧发光LED灯珠 | 普通0603直发光LED灯珠 | 核心价值体现 |
|---|---|---|---|
| 光线出射方向 | 侧向（平行于PCB） | 垂直（垂直于PCB） | 节省垂直空间，实现超薄设计 |
| 封装尺寸 | 1.6mm x 0.8mm x 0.6mm (典型) | 1.6mm x 0.8mm x 0.6mm (典型) | 极致微型化，高集成度 |
| 应用场景 | 仪器仪表背光、超薄指示灯、柔性灯带 | 普通指示灯、显示屏像素 | 精密光路设计，灵活适应特殊空间 |
| 光学设计 | 需考虑侧向导光、匀光 | 相对简单，直接出光 | 提供更多光学设计自由度 |
| 散热能力 | 良好（部分设计有优化） | 良好 | 保证器件长期稳定性 |
| 成本 | 略高于直发光（因封装工艺复杂） | 相对较低 | 性能与成本的平衡点 |
正如一位在华南地区从事智能手表研发10年的工程师所言：“在追求极致轻薄和显示效果时，0603侧发光几乎是唯一兼顾亮度和均匀性的选择，虽然初期设计挑战不小，但其带来的产品差异化是显而易见的。”这句话深刻反映了侧发光LED在特定应用中的战略价值。
关键规格深度解读：如何挑选合适的0603侧发光LED
选择合适的0603侧发光LED灯珠，需要对一系列关键参数进行深入理解和权衡。这些参数直接决定了LED的性能、可靠性以及最终产品的用户体验。
封装尺寸与厚度 ：
0603代表1.6mm x 0.8mm的表面尺寸。侧发光LED的厚度通常在0.4mm到0.6mm之间，这是其实现超薄设计的核心优势。在PCB布局时，需精确考量其尺寸，确保与其他元器件的兼容性。
亮度（Luminous Intensity/Flux） ：
通常以毫坎德拉（mcd）或流明（lm）表示。对于指示灯应用，mcd更为常见；对于背光应用，则更多关注总流明数和均匀性。亮度的选择应根据环境光照和所需视觉效果而定，过高或过低都会影响用户体验。
色温与颜色一致性 ：
白光LED通常以开尔文（K）表示色温，如暖白（2700K-3500K）、中性白（4000K-5000K）、冷白（5700K-6500K）。颜色一致性（Color Consistency）则通过麦克亚当椭圆（MacAdam Ellipses）来衡量，通常要求3步或5步，以确保批量产品间的颜色差异肉眼难以察觉。
视角（Viewing Angle） ：
侧发光LED的视角通常较宽，旨在提供均匀的侧向光输出。但不同厂家和型号仍有差异，需根据实际应用中对光线扩散范围的要求进行选择。例如，用于导光板背光时，需要更宽的视角以填充整个区域。
正向电压（Vf）与正向电流（If） ：
Vf是LED正常工作时的电压降，If是推荐的工作电流。两者共同决定了LED的功耗。在设计驱动电路时，必须匹配这些参数，以避免过流或欠压导致LED损坏或亮度不足。
功耗与效率 ：
LED的功耗直接影响电池寿命（对于便携设备）和散热设计。高效率的LED能以更低的功耗产生相同的亮度。
ESD防护等级 ：
静电放电（ESD）是LED损坏的常见原因之一。根据JEDEC JS-001标准，LED的ESD防护等级越高，其抗静电能力越强，在生产和使用过程中更不易损坏。通常建议选择HBM（人体模型）不低于2000V的LED。
光衰与寿命 ：
光衰是指LED亮度随时间推移而降低的现象。高品质的LED应具备低光衰特性，确保长期使用的亮度稳定性。寿命通常以L70（亮度下降到初始值的70%所需时间）或L50表示，通常数万小时。
| 关键参数 | 定义与影响 | 选型考量点 |
|---|---|---|
| 厚度 | 决定产品垂直空间占用 | 超薄产品首选，例如智能穿戴、卡片式设备 |
| 亮度 | 决定视觉效果与环境适应性 | 室内指示灯：50-100mcd；背光：100-300mcd/颗 |
| 色温 | 影响视觉舒适度与产品风格 | 暖白：温馨；冷白：科技感；中性白：通用 |
| 视角 | 影响光线扩散范围与均匀性 | 导光板背光：宽视角；局部指示：窄视角 |
| Vf/If | 决定功耗与驱动电路设计 | 电池供电：低Vf/If；高亮度：高If但需散热 |
| ESD等级 | 影响抗静电能力与可靠性 | 生产环境复杂：高ESD等级；高集成度产品：高ESD等级 |
| 光衰 | 决定产品长期亮度稳定性 | 长期使用产品：低光衰；一次性产品：可适当放宽 |
实际应用场景详解：0603侧发光LED的创新足迹
0603侧发光LED灯珠凭借其独特的侧向发光优势，在多个对空间、光路和美学有严格要求的领域展现出卓越的价值。
智能穿戴设备（Smart Wearables） ：
应用 ：智能手环、智能手表、AR/VR眼镜的指示灯、按键背光、微型显示屏边缘背光。
案例 ：某知名品牌智能手环，采用数颗0603侧发光LED作为状态指示灯，其超薄特性完美融入手环的流线型设计，实现了0.5mm的极致厚度，同时确保了清晰可见的指示效果。据统计，此类LED在智能穿戴设备中的应用比例已超过25%。
数据 ：相比传统LED，0603侧发光LED能将设备厚度减少10-15%。
仪器仪表与控制面板背光（Instrument Panels & Control Backlighting） ：
应用 ：汽车中控台按钮背光、医疗设备操作面板指示、工业控制系统状态显示。
案例 ：汽车内饰设计对光线均匀性和质感要求极高。某高端汽车制造商在其全新车型中，使用0603侧发光LED为车门把手和中控按钮提供均匀柔和的背光，避免了光斑效应，提升了内饰的整体豪华感。
数据 ：通过侧发光LED配合导光板，可将背光均匀性提升至90%以上。
超薄型消费电子产品（Ultra-Thin Consumer Electronics） ：
应用 ：智能手机边缘指示灯、平板电脑边框灯、笔记本电脑键盘背光、便携式充电宝状态指示。
案例 ：在追求极致边框的智能手机设计中，0603侧发光LED被巧妙地隐藏在屏幕边框内，作为信息通知或充电状态指示，既不占用正面空间，又能提供柔和的光线提示。
数据 ：此类LED在超薄手机边框设计中，可为内部空间节省约0.2mm的宝贵厚度。
柔性灯带与装饰照明（Flexible LED Strips & Decorative Lighting） ：
应用 ：建筑装饰照明、舞台氛围灯、广告牌背光、曲面显示屏辅助照明。
案例 ：由于其侧向发光特性，0603侧发光LED非常适合用于嵌入柔性PCB板，制作成可弯曲的LED灯带，广泛应用于不规则曲面或狭窄缝隙的照明，创造独特的视觉效果。
数据 ：柔性灯带市场对侧发光LED的需求年增长率达到18%。
0603双色贴片led灯珠与0603三色led灯珠 ：
应用 ：在需要多状态指示的场景，如设备运行状态（红/绿）、网络连接状态（蓝/绿）等，0603侧发光双色或三色LED灯珠能够在一个微型封装内实现多种颜色显示，极大地简化了PCB布局，减少了元器件数量。例如，一个0603双色LED可以同时指示充电和充满电两种状态，而0603三色LED则能提供更丰富的状态反馈。这对于空间受限且需要多功能提示的应用至关重要。
选择决策指南：为您的项目找到最佳0603侧发光LED
面对市场上琳琅满目的0603侧发光LED产品，如何做出明智的选择至关重要。一个科学的决策矩阵能帮助您在性能、成本和可靠性之间找到最佳平衡点。
明确应用需求优先级 ：
空间限制 ：是否对厚度有极致要求？（优先选择超薄型）
亮度需求 ：在何种环境光下使用？需要多亮？（MCD/LM）
颜色要求 ：单色、双色、三色？色温范围？颜色一致性？
功耗预算 ：电池供电还是市电？对续航有何要求？
可靠性/寿命 ：产品预期寿命？工作环境恶劣程度？
成本预算 ：单颗LED的成本敏感度？
关键参数匹配 ：
根据上述需求，筛选出符合基本Vf/If、亮度和色温范围的LED型号。
重点关注视角，确保光线覆盖范围满足设计要求。
供应商评估 ：
选择有良好信誉和稳定供货能力的供应商。
索取详细数据手册、IES文件（用于光学模拟）和可靠性测试报告（如LM-80）。
询问ESD防护等级和生产质量控制标准（如ISO9001）。
样品测试与验证 ：
在实际PCB板上进行样品测试，验证亮度、颜色、视角、功耗等参数是否符合预期。
进行高温、高湿、震动等环境测试，评估其在严苛条件下的性能表现。
评估焊接工艺的兼容性。
| 决策维度 | 低优先级项目（成本敏感） | 中优先级项目（性能与成本平衡） | 高优先级项目（性能优先，成本次之） |
|---|---|---|---|
| 亮度 | 满足基本指示需求即可 | 较高亮度，良好可见性 | 极高亮度，配合光学设计实现最佳效果 |
| 颜色 | 基础颜色，色温偏差可接受 | 颜色一致性要求高，色温范围窄 | 精确色温，MacAdam 3步以内，高显色性 |
| 寿命 | 3万小时L70 | 5万小时L70 | 8万小时以上L70，低光衰 |
| ESD防护 | 1000V HBM | 2000V HBM | 4000V HBM或更高 |
| 品牌/供应商 | 广泛选择 | 知名品牌，有良好口碑 | 国际一线品牌，技术支持完善 |
| 成本 | 优先考虑价格优势 | 综合性价比 | 可接受更高单价以换取极致性能 |
实操技巧与最佳实践：确保0603侧发光LED的稳定可靠
0603侧发光LED灯珠的微型化和特殊结构，对其安装和使用提出了更高的要求。遵循以下实操技巧和最佳实践，能有效提升产品良率和长期可靠性。
焊接工艺优化 ：
回流焊 ：首选回流焊。由于0603尺寸小，对温度曲线控制要求极高。建议采用无铅焊料，并严格遵循LED供应商提供的焊接温度曲线，峰值温度不宜过高（通常不超过240-245°C）且时间要短（<10秒），以避免过热损伤LED芯片或封装材料。
焊盘设计 ：焊盘尺寸应与LED封装尺寸精确匹配，避免虚焊或短路。建议采用铜箔厚度适中的焊盘，以利于散热。
避免手工焊接 ：除非万不得已，尽量避免使用烙铁手工焊接，高温和机械应力极易损坏微型LED。若必须手焊，应使用恒温烙铁，温度不超过300°C，焊接时间不超过3秒，并确保焊点迅速冷却。
PCB布局与散热管理 ：
散热路径 ：LED工作时会产生热量，尤其是在高亮度应用中。良好的散热对于延长LED寿命至关重要。在PCB布局时，应确保LED的焊盘与PCB上的铜箔层有足够的连接面积，形成有效的散热路径。对于大电流或高密度排布的LED，可考虑增加散热孔或使用导热胶。
走线设计 ：驱动电流走线应尽量短且粗，减少压降和电磁干扰。
避免热点 ：LED附近不应有其他高发热元器件，以避免局部过热。
光学设计考量 ：
导光板匹配 ：侧发光LED常与导光板配合使用。导光板的设计（如微结构、厚度、材料）直接影响光线的均匀性和出光效率。需通过光学模拟软件（如Zemax、LightTools）进行精确设计。
光线屏蔽 ：在一些指示灯应用中，可能需要防止光线泄露到非预期区域，此时需要设计遮光结构或使用黑色遮光胶。
ESD防护与静电控制 ：
全流程防护 ：从LED存储、取用、贴片到焊接，整个生产过程都必须严格遵守ESD防护规范。操作人员需佩戴防静电手环、穿防静电服、使用防静电台垫和工具。
器件级防护 ：在电路设计中，可在LED驱动端增加ESD保护器件，如TVS二极管，以进一步增强抗静电能力。
存储与防潮 ：
LED是湿敏器件。0603侧发光LED出厂时通常采用真空防潮包装，拆封后应在规定时间内（通常为24小时或更短）使用完毕。未用完的LED应重新真空包装并存放于干燥箱中，防止吸潮导致回流焊时“爆米花”效应。
故障排除与优化建议：提升0603侧发光LED应用的可靠性
即使精心设计和安装，0603侧发光LED在实际应用中仍可能遇到一些问题。以下是常见的故障现象及其解决方案和优化建议。
亮度不均或光斑 ：
Binning管理 ：从供应商处采购时，要求提供同一Bin（亮度、色度分档）的LED，确保批次一致性。
导光板优化 ：重新设计导光板的微结构，调整LED与导光板的耦合方式和间距。
排布调整 ：优化LED在PCB上的排布间距和数量，利用更多LED来弥补单颗亮度或均匀性不足。
增加扩散层 ：在导光板出光面增加一层扩散膜或磨砂处理，提高光线均匀性。
原因 ：LED个体亮度差异、导光板设计不合理、LED排布间距不当、光学耦合不良。
解决方案 ：
颜色漂移或不一致 ：
Binning管理 ：选择色度Binning更严格的LED批次。
精确驱动 ：使用高精度恒流驱动电路，确保每个LED的驱动电流稳定一致。
散热优化 ：改善散热，降低LED结温，减缓颜色漂移。
温度补偿 ：在对颜色一致性要求极高的应用中，可考虑增加温度传感器和反馈电路，对LED驱动电流进行微调以补偿温度引起的颜色变化。
原因 ：LED批次色温差异、驱动电流不稳、环境温度变化、LED老化。
解决方案 ：
寿命缩短或过早失效 ：
严格控制电流 ：确保LED工作电流在数据手册推荐范围内，避免长时间超额工作。
强化散热 ：增加PCB铜箔面积，或在必要时使用导热材料。
全面ESD防护 ：从生产到使用全程落实ESD防护措施。
防潮管理 ：严格按照LED存储和使用规范，防止潮气吸入。
减少机械应力 ：在安装和使用过程中避免对LED施加过大机械应力。
原因 ：过流驱动、散热不良、ESD损坏、潮气侵入、机械应力。
解决方案 ：
焊接不良或虚焊 ：
优化焊盘设计 ：参考LED封装建议，优化焊盘尺寸和形状。
锡膏质量控制 ：使用高品质锡膏，确保印刷厚度和均匀性。
精确回流焊 ：严格校准回流焊炉，确保温度曲线符合LED和锡膏要求。
检查LED存储 ：确保LED在干燥环境中存储，避免引脚氧化。
原因 ：焊盘设计不当、锡膏印刷质量差、回流焊温度曲线不匹配、LED引脚氧化。
解决方案 ：
优化焊盘设计：参考LED封装建议，优化焊盘尺寸和形状。
锡膏质量控制：使用高品质锡膏，确保印刷厚度和均匀性。
精确回流焊：严格校准回流焊炉，确保温度曲线符合LED和锡膏要求。
检查LED存储：确保LED在干燥环境中存储，避免引脚氧化。
0603侧发光LED的常见疑虑
Q1: 0603侧发光LED与普通0603直发光LED在成本上差异大吗？
A1: 通常来说，0603侧发光LED的单颗成本会略高于同等规格的直发光LED。这主要是因为侧发光LED的封装结构更复杂，需要更精密的内部光学设计和制造工艺。但在考虑整体系统成本时，侧发光LED可能因其独特的空间节省和光学集成优势，减少其他辅助材料（如导光柱）的使用，从而实现更优的TCO（总拥有成本）。
Q2: 侧发光LED的光衰表现如何？会比直发光LED更严重吗？
A2: 现代高品质的侧发光LED在光衰控制上已经达到了与直发光LED相当的水平。光衰主要受芯片质量、封装材料、驱动电流和散热条件影响。只要遵循推荐的工作参数并确保良好的散热，侧发光LED的L70寿命可以轻松达到5万小时以上。关键在于选择可靠的品牌和型号。
Q3: 如何确保0603侧发光LED的颜色一致性，特别是在大批量生产中？
A3: 颜色一致性是LED应用中的一大挑战。为确保大批量生产中的颜色一致性，首先要选择提供严格Binning（分档）的供应商，并指定采购同一Bin号的LED。其次，设计高精度的恒流驱动电路，减少电流波动对色度的影响。最后，优化散热设计，因为LED结温的升高会导致色温漂移。
Q4: 0603侧发光LED在户外或高亮度环境下是否适用？
A4: 0603侧发光LED主要应用于对空间和光路有特定要求的室内或半户外环境，如仪器仪表背光、智能穿戴指示等。由于其尺寸微小，单颗亮度有限，且侧向发光特性决定了其在户外强光直射下表现力不如大功率直发光LED。但在户外显示屏的辅助照明或特定装饰照明中，结合导光板设计仍有其独特优势。
Q5: 0603侧发光LED的ESD防护等级一般是多少？在生产中需要特别注意什么？
A5: 大部分0603侧发光LED的HBM（人体模型）ESD防护等级在1000V到2000V之间，部分高端产品可达4000V甚至更高。在生产中，除了全程佩戴防静电手环、使用防静电台垫和工具外，还应确保所有设备接地良好，并避免在干燥环境中操作，因为低湿度容易产生静电。
Q6: 如果需要实现多种颜色指示，是选择多个单色0603侧发光LED，还是选择0603双色/三色LED？
A6: 这取决于您的设计复杂度和空间限制。如果空间极其有限，且颜色组合不多（如红/绿，或红/绿/蓝），那么选择0603双色贴片led灯珠或0603三色led灯珠是更优解，它能在一个封装内实现多种颜色，简化PCB布局和物料管理。如果颜色组合非常复杂，或者对每个颜色的独立控制要求很高，那么使用多个单色LED可能提供更大的灵活性，但会增加空间占用和布线难度。
Q7: 如何评估0603侧发光LED的长期可靠性？
A7: 评估长期可靠性主要通过查阅供应商提供的可靠性测试报告，如LM-80（光通量维持率测试）、高温高湿测试（THB）、温度循环测试（TC）、高加速寿命测试（HALT）等。同时，选择通过ISO/TS 16949等质量体系认证的供应商，能从源头保证产品质量。
Q8: 0603侧发光LED的封装材料对性能有什么影响？
A8: 封装材料对LED的性能影响至关重要。例如，环氧树脂封装成本较低但耐黄变和耐热性相对较差；硅胶封装则具有更好的耐热性、耐黄变性和透光率，但成本较高。高质量的封装材料能有效保护LED芯片，确保光线传输效率，并抵抗环境侵蚀，从而延长LED寿命和维持光色稳定性。
