5520双色温贴片灯珠需要更换时，不一定要寻找外形完全相同的型号，但必须确认封装尺寸、焊盘布局、双色温结构、电气参数和散热条件。只有这些关键参数相互匹配，替换后才能正常工作，并尽可能保持原有的照明效果。
如果原灯具需要暖白光与冷白光切换，替代灯珠还必须支持相应的双通道控制。5050、5630、5730和2835等贴片灯珠可以作为候选型号，但不能仅凭外形、功率或型号名称判断能否直接替换。
一、5520双色温贴片灯珠可以用什么型号替代？
选择平替型号前，应先明确原灯珠的封装结构和实际工作条件。不同厂家的型号命名方式可能存在差异，即使名称相近，内部芯片配置、引脚定义和额定参数也不一定相同。
1. 常见替代型号对比
| 候选型号 | 常见特点 | 适用方向 | 替换前的重点 |
|---|---|---|---|
| 5050双色温灯珠 | 常见方形封装，可采用多芯片结构 | 双色温灯带、照明模组 | 封装尺寸、焊盘、双通道控制 |
| 5630贴片灯珠 | 常见长方形封装 | 灯条、线性照明 | 实际功率、引脚和散热 |
| 5730贴片灯珠 | 常见于白光照明产品 | 高亮灯条、照明模组 | 工作电流、温升、封装结构 |
| 2835贴片灯珠 | 封装较紧凑，产品类型丰富 | 小型灯具、紧凑型模组 | 安装空间、光通量、驱动参数 |
| 同尺寸双色温定制灯珠 | 可根据项目需求评估封装和电气结构 | 灯具维修、批量替换 | 尺寸、通道定义、光学参数 |
表格中的型号仅用于初步筛选。具体产品是否适合替换，需要结合原灯珠规格书、PCB设计和实际测试结果判断。
2. 不同项目应该怎样选择？
维修现有灯具： 优先寻找封装尺寸、焊盘位置、引脚定义和电气参数一致的双色温灯珠。这样更有利于保留原有PCB和驱动电路。
开发新产品： 可以综合比较5050、5630、5730和2835等方案，根据安装空间、目标亮度、散热结构和成本重新设计。
保留双色温功能： 应优先选择具有两路对应色温光源的产品。普通单色温灯珠即使可以正常点亮，也无法独立实现暖白与冷白切换。
原型号供应不稳定： 可以向供应商提供旧灯珠的实物、封装图和电气参数，评估现有产品或定制方案是否匹配。

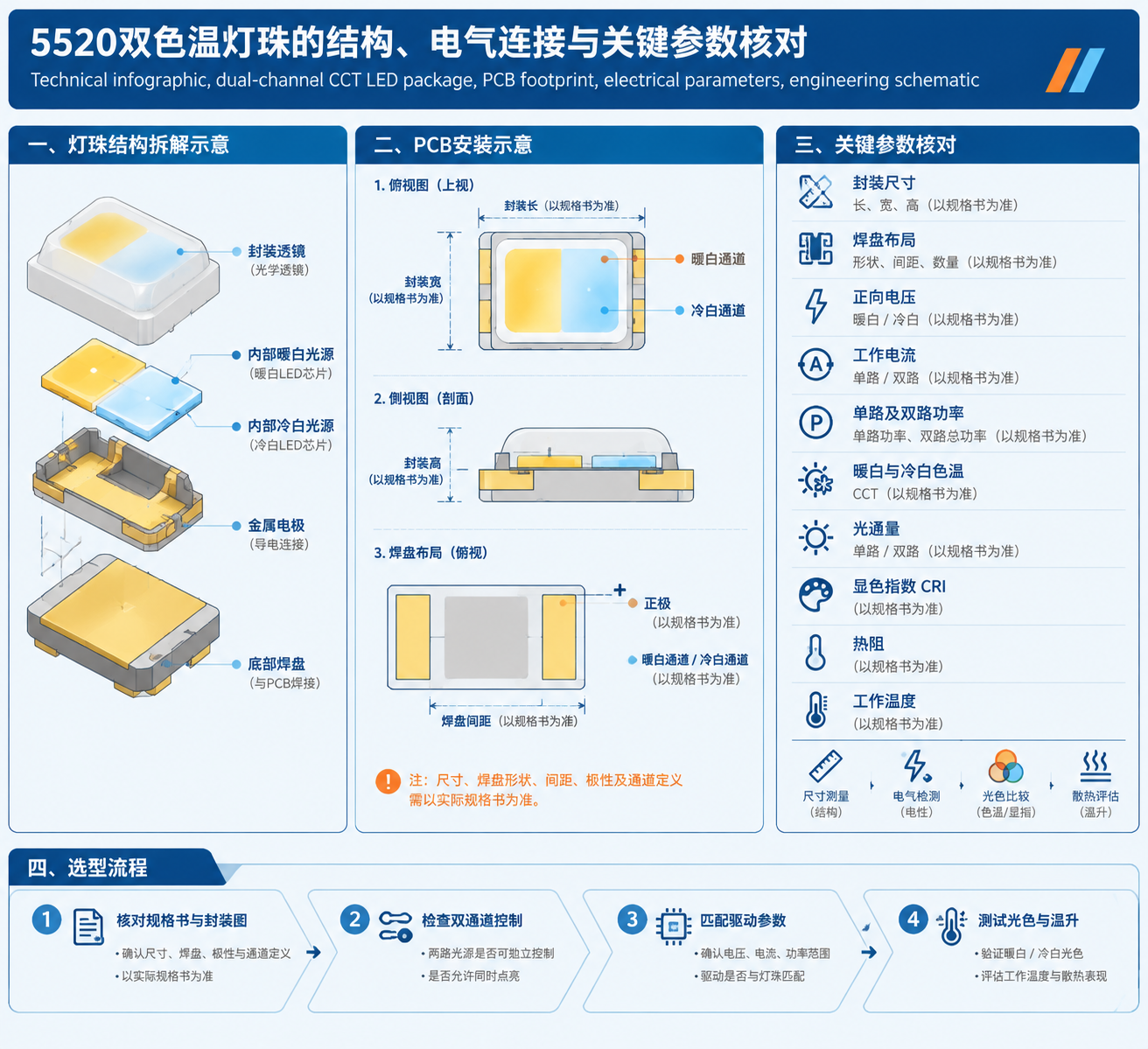

二、5520双色温贴片灯珠的尺寸和参数怎么看？
1. 5520的实际尺寸是多少？
不能仅凭5520这个型号名称认定其具有统一的毫米尺寸。不同供应商可能采用不同的产品命名方式，因此应以具体型号的规格书和封装图为准。
选型时需要确认以下信息：
- 封装长度、宽度和高度。
- 底部焊盘数量、形状、间距及排列方式。
- 阳极、阴极和双色温通道的引脚定义。
- 暖白与冷白光源的独立控制方式。
- 单通道及双通道工作时的电流和功率。
- 两路光源对应的色温、光通量和允许工作条件。
如果无法找到原始规格书，可以先测量旧灯珠的外形，并记录PCB焊盘布局。但需要注意，外形相同并不意味着内部电路结构相同。
2. 选型时需要核对哪些参数？
| 参数 | 主要作用 | 选型要点 |
|---|---|---|
| 封装尺寸 | 决定灯珠能否安装 | 核对实测尺寸和封装图 |
| 焊盘布局 | 决定电气连接和焊接适配性 | 确认焊盘位置及引脚定义 |
| 正向电压 | 影响驱动电路匹配 | 参考对应工作电流下的规格 |
| 工作电流 | 影响亮度、发热和可靠性 | 不超过额定范围 |
| 额定功率 | 影响能耗与热负荷 | 分别确认单路和双路工作条件 |
| 色温 | 决定光线冷暖 | 确认两路色温及混光需求 |
| 光通量 | 反映可见光输出 | 在相同测试条件下比较 |
| 显色指数CRI | 反映颜色还原能力 | 根据照明用途确定要求 |
| 热阻与工作温度 | 影响热管理和稳定性 | 结合PCB和灯具散热结构评估 |
这些参数需要综合判断。只比较功率，可能忽略驱动电流差异；只比较尺寸，也可能选到无法实现双色温控制的产品。
3. 双色温灯珠的两路光源如何确认？
双色温灯珠通常通过两路不同色温的光源，实现暖白、冷白切换或混合输出。但不同产品的内部连接方式和引脚排列可能不同。
采购前，应确认：
- 两路光源是否可以独立控制。
- 两路光源是否允许同时点亮。
- 每一路对应的正向电压和额定电流。
- 两路同时工作时的总功耗及散热要求。
- 原驱动电路是否支持替代品的工作方式。
如果灯具原本支持连续调节色温，还需要检查替代后不同亮度档位下的色温变化，避免出现无法正常混光的情况。

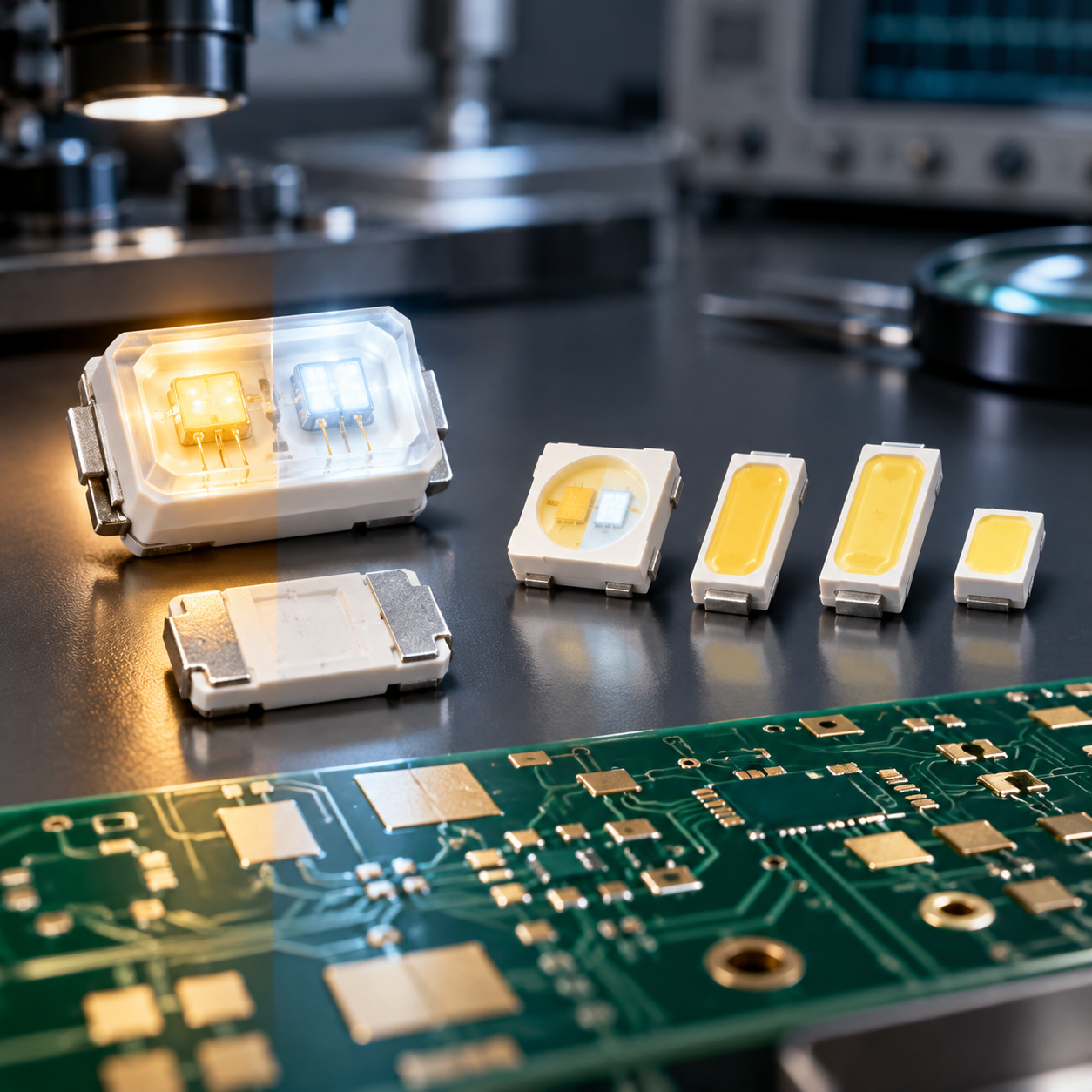

三、5520与5050、5630、5730、2835有什么区别？
不同封装的贴片灯珠在外形、芯片配置、焊盘结构和应用方向上存在差异。选型时，应将型号尺寸作为初步筛选依据，再核对具体产品参数。
1. 常见封装尺寸对比
| 灯珠型号 | 常见外形尺寸 | 常见应用方向 | 直接替换的注意事项 |
|---|---|---|---|
| 5520 | 需根据具体型号核实 | 双色温灯带、照明模组等 | 确认厂家定义和原始结构 |
| 5050 | 5.0 × 5.0mm | 多芯片灯珠、灯带 | 检查空间、焊盘和通道 |
| 5630 | 5.6 × 3.0mm | 灯条、线性照明 | 检查长方形焊盘和电气参数 |
| 5730 | 5.7 × 3.0mm | 白光照明、灯条 | 检查功率、散热和双色温功能 |
| 2835 | 2.8 × 3.5mm | 通用照明、小型灯具 | 检查安装布局和光输出 |
上述尺寸属于常见封装规格，具体产品仍应以厂家提供的封装图纸为准。不同型号不能仅凭外形尺寸接近就直接互换。
2. 5050双色温灯珠能否替代5520？
5050双色温灯珠可以作为候选方案，但是否能够直接替换，取决于实际封装结构和PCB设计。
5050常见外形尺寸为5.0 × 5.0mm，通常需要检查原有安装空间是否足够。此外，还要确认产品是否具有暖白与冷白两路光源，不能将普通RGB灯珠或单色温白光灯珠直接视为等效替代品。
如果PCB允许重新设计，5050可以纳入方案比较。如果原电路板不能修改，则应优先寻找焊盘、引脚和电气参数一致的产品。
3. 5630和5730能否替代5520？
5630和5730都是常见的长方形贴片灯珠，可用于灯条、线性照明和照明模组。
但普通5630或5730白光灯珠通常只有单一色温输出。如果原灯具需要暖白与冷白切换，就必须选择具备相应功能的具体型号，或者重新设计两路光源。
此外，5630与5730的封装尺寸、焊盘结构和额定参数也需要分别核对。即使标称功率接近，也不能据此认定两者可以直接替换。
4. 2835适合做5520平替吗？
2835封装较为紧凑，产品选择丰富，适合空间有限的照明模组。
不过，封装尺寸较小并不意味着亮度一定较低，也不代表能够在原有安装位置实现相同的光输出。实际表现取决于芯片、工作电流、封装工艺和散热条件。
如果采用2835方案，需要重新评估灯珠数量、排列方式、驱动参数和整体光通量。对于不允许修改PCB的维修项目，应优先考虑结构和电气参数匹配的产品。
四、5520双色温贴片灯珠平替方案的选型步骤
第一步：确认双色温功能
检查原灯具的线路图、灯珠规格书或控制方式，明确是否需要暖白与冷白独立控制，以及是否允许两路同时点亮。
如果双色温是原产品的必要功能，替代灯珠就必须满足相应的双通道要求。
第二步：测量尺寸和焊盘
记录灯珠的长、宽、高，以及PCB焊盘的位置、间距和排列方式。
同时核对引脚定义。部分产品外形相近，但电气连接方式不同，直接安装可能导致灯珠无法正常工作。
如果需要修改PCB，还应提前评估改板费用、生产周期和后续测试工作。
第三步：核对电压、电流和功率
根据原灯珠规格书，检查正向电压、额定电流和额定功率。
功率相同并不代表可以直接替换。不同产品可能采用不同的芯片结构和工作电流，原有驱动电路不一定适用。
双色温产品还需要分别确认两路光源的工作参数，以及同时点亮时的总负载。
第四步：比较亮度和色温
在相同或可比的测试条件下，检查替代灯珠的光通量、色温和显色指数。
如果原灯具需要混合暖白与冷白，还应观察不同控制比例下的色温变化和光色一致性。
对于有明确亮度要求的产品，应优先比较实际光通量，而不是只看灯珠型号或额定功率。
第五步：检查温升和工作稳定性
将样品安装到实际灯具中，分别测试暖白、冷白及两路同时工作的状态。
重点观察：
- 灯珠和PCB的温升。
- 不同亮度档位下的工作稳定性。
- 暖白与冷白通道是否正常。
- 长时间点亮后的亮度和色温变化。
- 驱动电路是否出现异常。
批量生产项目还应根据使用环境和产品要求安排可靠性验证，并记录测试条件。
第六步：确认批量采购条件
样品通过验证后，还需要确认供货稳定性、产品一致性和质量资料。
建议明确封装尺寸、色温范围、光通量分档、额定电流、包装方式及批次追溯要求，避免后续采购的产品与已验证样品存在明显差异。
五、5730贴片灯珠的亮度、功率和散热如何判断？
5730常见于照明灯条和其他照明模组，但实际亮度不能仅凭型号判断。芯片效率、工作电流、封装工艺和散热条件都会影响最终表现。
1. 5730灯珠越大功率越亮吗？
不一定。额定功率反映灯珠的电能消耗情况，而光通量反映可见光输出。两款功率相近的灯珠，可能因为芯片效率和封装工艺不同而产生不同的光输出。
比较时，应查看对应工作电流下的光通量，并关注测试温度和工作条件。
2. 5730的电压和功率如何选择？
不同5730产品的芯片数量、内部连接和额定工作条件可能不同，因此不能将某一款产品的电压和功率直接套用到其他型号。
选型时，应核对：
- 额定正向电流。
- 正向电压范围。
- 额定功率及最大额定值。
- 对应工作条件下的光通量。
- 允许工作温度和推荐散热条件。
- 是否支持双色温及相应的通道控制。
如果采用双色温版本，还需要分别确认两路光源的工作参数。
3. 如何降低灯珠过热风险？
合理的驱动和散热设计，有助于维持灯珠的工作稳定性。
- 采用与灯珠参数相匹配的驱动方案。
- 根据实际功耗和热负荷选择PCB及散热结构。
- 避免超过规格书规定的工作电流。
- 在实际工作环境中测量温升。
- 检查焊接质量和电气连接。
- 验证两路光源同时工作时的总负载。
如果灯珠长期处于过高温度下，可能出现光输出下降、颜色变化或封装材料老化等问题。
六、5520与5730贴片灯珠更换时的焊接注意事项
更换贴片灯珠时，除了型号匹配，还需要控制焊接温度、加热时间和操作方式，避免损坏器件或PCB焊盘。
1. 焊接前的准备
建议准备温度可调的焊接设备、适用的焊料和助焊剂、镊子、防静电工具、万用表或LED测试仪，以及必要的放大观察设备。
使用热风返修设备时，应注意周边元件的耐热能力，并根据实际工艺选择合适的加热方式。
2. 更换灯珠的基本步骤
第一步：断电。 确认灯具和驱动电源已经断开，并检查电路是否存在残余电压。
第二步：拆除旧灯珠。 根据封装和PCB结构使用合适的返修设备，避免强行撬动造成焊盘损坏。
第三步：清理焊盘。 去除残留焊料和杂质，检查焊盘是否存在脱落或变形。
第四步：确认新灯珠方向。 核对极性、引脚定义和双色温通道，确保与PCB连接方式一致。
第五步：完成焊接。 按照器件规格书和焊接材料的工艺要求控制温度与加热时间。
第六步：检查并测试。 检查焊点、器件位置和电气连接，再分别测试暖白与冷白通道。
不同灯珠和焊接材料的工艺要求可能不同，不宜将固定的烙铁温度或加热时间套用于所有型号。
3. 常见问题及排查方法
| 问题 | 可能原因 | 排查方向 |
|---|---|---|
| 灯珠不亮 | 极性错误、焊接不良或器件损坏 | 检查引脚和焊点 |
| 只有一种色温亮 | 单路损坏或控制线路异常 | 分别测试两路通道 |
| 亮度不稳定 | 驱动异常、接触不良或温升过高 | 检查驱动、电流和焊接 |
| 更换后很快变暗 | 工作电流过大或散热不足 | 测量工作电流并检查散热 |
| 新灯珠无法安装 | 尺寸或焊盘不匹配 | 重新核对封装图纸 |
| 色温出现异常 | 通道接线错误或光源参数不一致 | 检查通道连接及色温规格 |
这些参数需要综合判断。只比较功率，可能忽略驱动电流差异；只比较尺寸，也可能选到无法实现双色温控制的产品。
七、LED贴片灯珠光衰是什么？如何评估替代品的可靠性？
光衰是指LED使用过程中，光输出逐渐下降的现象。芯片质量、工作电流、封装材料、散热条件和使用环境都可能影响光输出的长期稳定性。
1. 哪些因素会影响光衰？
- 工作温度： 长期高温可能加快封装材料老化。
- 驱动电流： 超过推荐工作条件会增加电气和热负荷。
- 散热设计： PCB和灯具散热能力不足时，器件温度可能升高。
- 封装材料： 材料的耐热、耐光和透光性能会影响长期表现。
- 驱动稳定性： 电流异常或驱动不匹配可能影响器件工作状态。
- 环境条件： 湿气、污染物和其他环境应力可能影响部分产品的可靠性。
对于双色温灯珠，还应关注两路光源的亮度变化是否一致，避免长期使用后出现明显的色温偏差。
2. LM-80和L70应该怎样理解？
LM-80是用于评估LED封装、阵列或模组等光源光输出维持表现的测试方法。相关报告需要结合具体器件、测试电流和温度条件理解，不能直接等同于整灯寿命。
L70通常表示光输出下降至初始值70%时对应的时间。该数值需要结合适用的测试数据和推算方法判断，不能直接视为所有实际使用环境下的寿命保证。
采购时，建议核对报告对应的具体型号、测试条件和数据来源，并确认其是否适用于实际应用。
3. 如何验证替代灯珠的长期稳定性？
可以先在规定的工作条件下测试样品，记录初始光通量、色温和温升。随后，将样品安装到实际灯具中，检查持续工作时的光输出、色温变化和驱动稳定性。
对于批量生产项目，可以根据产品用途安排高温工作、温度循环或湿热等可靠性测试。具体测试条件应依据适用标准和实际使用环境确定。
八、5520双色温贴片灯珠平替如何控制采购成本？
平替方案的成本不仅包括灯珠单价，还包括PCB改版、驱动调整、散热设计、生产工艺和质量验证等费用。
1. 采购时需要考虑哪些成本？
| 成本项目 | 需要评估的内容 |
|---|---|
| 灯珠单价 | 是否符合项目预算 |
| PCB改版 | 是否需要修改焊盘和线路 |
| 驱动调整 | 原有驱动是否能够继续使用 |
| 散热设计 | 是否需要调整PCB或散热结构 |
| 生产工艺 | 是否需要改变贴片和焊接方式 |
| 测试验证 | 是否需要增加样品测试和可靠性验证 |
| 供货稳定性 | 能否持续供应相同规格的产品 |
| 库存管理 | 是否需要储备替代型号 |
如果替代品可以沿用原有PCB和驱动电路，通常更容易减少设计调整工作。但如果尺寸、电气结构或控制方式不同，就需要把相应的改造和测试成本纳入评估。
2. 不同项目如何选择更合适的方案？
维修项目： 优先选择尺寸、焊盘和电气参数匹配的灯珠，减少改板及重新验证的工作。
新产品开发： 可以比较不同封装的整体设计成本，并结合亮度、空间和散热需求确定方案。
批量生产： 除了价格，还应关注批次一致性、供货周期和后续规格变更管理。
特殊双色温应用： 优先确认双通道控制、色温范围和混光表现，再评估成本。
高要求照明应用： 应将显色指数、光色一致性和长期稳定性等指标纳入采购要求。
3. 什么时候适合考虑定制灯珠？
如果标准产品无法满足原有尺寸、引脚、功率或光学要求，可以评估定制封装方案。
定制方案有机会更好地匹配原有结构，但需要综合考虑芯片配置、封装材料、光学要求、散热设计、样品验证和交付周期。
向供应商咨询时，建议提供旧灯珠照片、封装尺寸、PCB焊盘图、驱动参数、目标色温和预期采购数量，便于判断现有产品是否适用。
九、如何评估供应商的5520双色温灯珠替代能力？
寻找替代灯珠时，除了产品报价，还应关注供应商能否提供完整的规格资料、参数匹配建议和必要的样品验证支持。
恒彩电子专注于LED灯珠封装研发、生产与销售，产品涵盖SMD贴片灯珠、直插灯珠和陶瓷灯珠等类型。针对5520双色温灯珠替换需求，可结合具体产品资料评估适用的封装和技术方案。
1. 核对封装规格
将原灯珠的型号、尺寸、焊盘图和引脚定义与候选产品进行对照，确认是否可以沿用现有PCB。
如果封装结构不同，应提前评估改板需求，而不是仅凭外形相似作出判断。
2. 确认双色温结构
提供暖白和冷白的目标色温、控制方式及两路工作参数，核对候选产品是否具备相应功能。
如果项目要求两路独立调节或同时点亮，还应确认驱动条件和总功耗是否匹配。
3. 评估定制可行性
如果标准型号不能满足尺寸、电气或光学要求，可以根据项目需求评估定制方案。具体可实现的参数、样品安排和交付条件，需要结合实际产品及技术要求确认。
4. 核对质量资料与批次一致性
对于长期供货项目，应确认产品规格书、光通量与色温分档、工作电流和相关测试资料。
如果产品需要长时间运行，还应结合实际应用环境评估散热和可靠性，不能只凭单颗样品能够点亮就判断其适合批量生产。
十、5520双色温贴片灯珠平替常见问题
1. 5520双色温贴片灯珠可以直接换成5730吗？
不一定。5730的常见外形尺寸与5520可能不同，普通5730也可能只有单色温输出。需要确认封装、焊盘、双通道功能和电气参数是否匹配。
2. 5520双色温贴片灯珠可以换成5050吗？
5050双色温灯珠可以作为候选方案，但需要核对封装空间、焊盘布局、引脚定义和工作参数。是否能够直接替换，应以具体产品规格为准。
3. 5730一定比2835更亮吗？
不一定。亮度取决于芯片效率、工作电流、光效和散热条件。比较时应查看相同或可比测试条件下的光通量，而不是只看型号。
4. 可以用两颗普通白光灯珠代替双色温灯珠吗？
在允许重新设计的项目中，可以考虑分别使用暖白和冷白灯珠。但这种方案需要重新评估PCB空间、驱动电路、控制方式、混光效果和散热条件，不属于直接替换。
5. 双色温灯珠的两路通道可以同时点亮吗？
取决于具体灯珠结构和驱动设计。如果产品支持同时点亮，需要确认两路电流、总功耗和散热条件，并按照规格书规定的工作方式使用。
6. 采购时需要向厂家提供什么资料？
建议准备以下信息：
- 原灯珠的完整型号或清晰照片。
- 封装尺寸和焊盘图。
- 暖白、冷白的目标色温。
- 额定电压、电流和功率。
- 驱动电路或PCB资料。
- 目标亮度、显色指数和使用环境。
- 预计采购数量和成本要求。
资料越完整，越有利于缩小候选型号范围，减少选型和测试过程中的反复确认。
7. 平替时最容易忽略什么？
最容易忽略的是双色温通道和驱动条件。部分灯珠外形相似、功率接近，但引脚定义不同；另一些产品只有单色温输出，无法保留原有的冷暖调节功能。
因此，应同时核对封装、电气和光学参数，并通过样品测试验证替换效果。
8. 如何判断替代灯珠适合批量生产？
建议先完成样品验证，再确认批次一致性、供货条件和质量资料。测试项目应包括亮度、色温、温升和两路通道的工作状态。
对于长期采购项目，还应明确关键参数、验收标准、批次标识和规格变更的处理方式。
十一、5520双色温贴片灯珠平替前的关键检查
寻找5520双色温贴片灯珠的替代型号，重点在于确认新产品能否满足原有设计要求，而不是简单地将一个型号换成另一个型号。
封装尺寸和焊盘决定安装适配性，双色温结构和驱动参数决定功能能否正常实现，光通量、色温和散热表现则关系到最终照明效果与长期稳定性。
对于维修项目，应优先寻找结构和电气参数匹配的产品；对于新设计项目，可以结合安装空间、亮度要求和整体成本评估5050、5630、5730或2835等候选型号。
在正式采购前，准备原灯珠的照片、规格书、封装尺寸和PCB资料，并完成必要的样品测试，有助于降低替换风险，确保选型更符合实际应用需求。
