3570 CSP 大功率灯珠的兼容替代，需要综合考虑封装尺寸、焊盘布局、工作电流、光学结构和散热条件。3535 CSP、7035 及 XHP50 系列可以作为对比对象，但不同产品的封装定义和电气参数可能存在差异，不能仅凭型号名称判断能否直接替换。
一、3570 CSP 大功率灯珠兼容型号有哪些？
3570 CSP 通常用于表示约 3.5 mm × 7.0 mm 的封装尺寸，但具体定义应以制造商提供的产品规格书为准。寻找兼容型号时，可以从外形接近、光学结构适用的产品入手，再核对电气和热学参数。
1.1 常见替代型号对比
| 候选型号 | 尺寸参考 | 主要核对项目 | 替换注意事项 |
|---|---|---|---|
| 3570 CSP | 约 3.5 × 7.0 mm | 完整型号、焊盘、电气参数 | 确认与原产品的具体差异 |
| 3535 CSP | 约 3.5 × 3.5 mm | 发光面、焊盘、功率 | 外形不同，通常不能直接安装 |
| 7035 | 以具体产品规格为准 | 实际尺寸、芯片布局、极性 | 不能单凭型号数字推断封装尺寸 |
| XHP50 系列 | 以对应产品规格书为准 | 电压、电流、安装和散热 | 可能需要调整电路板及驱动方案 |
| 其他 CSP 型号 | 以制造商资料为准 | 光学、电气、热学参数 | 需要逐项验证兼容性 |
上述型号属于候选比较对象，并不代表它们具有通用的直接替换关系。
1.2 判断兼容性时需要关注哪些参数？
封装尺寸： 测量灯珠的长度、宽度和厚度，确认能否安装到原有位置。
焊盘布局： 核对焊盘数量、位置、尺寸和极性，避免出现电气连接不匹配的问题。
工作电流与正向电压： 确认替代灯珠能够与现有驱动电路配合，并在规定范围内工作。
光学结构： 比较发光面尺寸、发光中心和光束角，判断是否适用于原有透镜或反光杯。
散热条件： 检查热阻、PCB 导热路径和散热器能力，确保工作温度符合产品规格要求。
可靠性要求： 核对规格书、测试条件、产品分档和批次一致性要求。
这几个方面需要同时满足。即使灯珠可以焊接到电路板上，也不代表其光输出、散热表现和长期工作状态与原产品一致。
二、3570 CSP 大功率灯珠是什么？
2.1 CSP 封装的基本特点
CSP 是 Chip Scale Package 的缩写，通常译为芯片级封装。这类封装强调结构紧凑，可以减少部分传统封装结构占用的空间，适用于对光源尺寸和布局有要求的照明设备。
3570 CSP 的具体结构取决于产品设计。不同厂商可能采用不同的芯片配置、荧光转换材料、电极布局和封装保护结构，因此不能认为所有同名产品都具有完全相同的性能。
2.2 主要结构与材料
| 组成部分 | 常见材料或结构 | 主要作用 |
|---|---|---|
| LED 芯片 | 蓝光、红光或其他波段的半导体芯片 | 产生基础光输出 |
| 荧光转换层 | 适用于相应波段的荧光材料 | 转换部分光线，形成目标光谱 |
| 封装保护层 | 硅胶等光学材料，具体依产品而定 | 保护芯片并影响出光特性 |
| 电气连接结构 | 金属电极及相关连接结构 | 传输工作电流 |
| 热传导结构 | 芯片连接层、焊盘及其他导热路径 | 将热量传向外部散热系统 |
材料与结构的差异会影响灯珠的光效、色度稳定性和耐热表现。高温环境下，封装材料和电气连接需要承受相应的热负荷，因此选型时应关注制造商规定的工作条件。
2.3 3570 CSP 灯珠的应用场景
汽车照明模组： 需要综合考虑发光面、配光结构和散热能力。
摩托车及辅助照明： 应关注工作温度、持续点亮时间和光束分布。
大功率手电筒： 需要平衡光通量、光强、体积和散热条件。
工业照明： 应考虑长期运行、环境温度及维护要求。
定制光源设备： 可根据目标光谱、安装空间和驱动条件筛选封装方案。
对于汽车前照灯，灯珠能够正常点亮并不代表完整灯具符合道路照明要求。实际使用前还需要验证配光性能和适用法规。

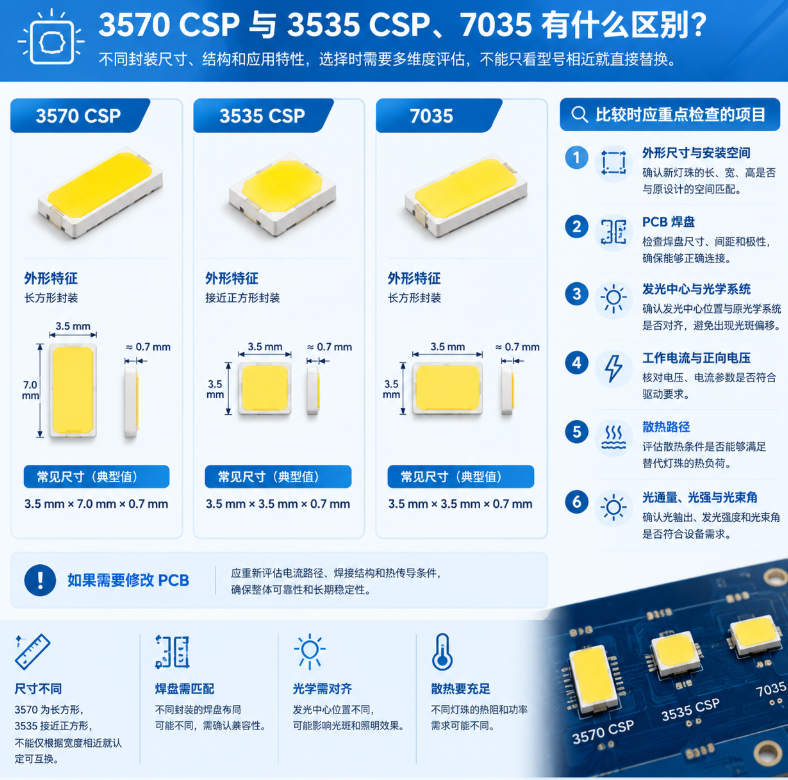

三、3570 CSP 与 3535 CSP、7035 有什么区别？
3.1 3570 CSP 与 3535 CSP
3570 CSP 通常采用长方形外形，而 3535 CSP 通常采用接近正方形的封装。两者的常见尺寸存在差异，不能只根据宽度相近就认定可以互换。
比较时，应重点检查以下项目：
外形尺寸与安装空间是否匹配。
PCB 焊盘是否能够正确连接。
发光中心与原光学系统是否对齐。
工作电流和正向电压是否符合驱动要求。
散热路径能否满足替代灯珠的热负荷。
光通量、光强和光束角是否符合设备需求。
如果需要修改 PCB，还应重新评估电流路径、焊接结构和热传导条件。
3.2 3570 CSP 与 7035
7035 的具体含义需要以对应制造商的产品资料为准，不能仅凭型号中的数字推断实际尺寸、芯片数量或额定功率。
| 比较项目 | 核对内容 |
|---|---|
| 外形结构 | 长度、宽度、厚度及边缘结构 |
| 芯片布局 | 芯片数量、位置和发光面 |
| 电气连接 | 焊盘数量、正负极和连接方式 |
| 工作参数 | 正向电压、额定电流和允许工作范围 |
| 光学性能 | 光通量、光强、光束角及色度 |
| 热学性能 | 热阻、允许结温及散热要求 |
额定功率较高不一定意味着替代效果更好。如果新灯珠的电压、电流或热负荷超出原系统的设计范围，就可能需要调整驱动电路或散热结构。
3.3 如何判断能否直接安装？
测量原灯珠的长、宽和厚度。
对照 PCB 图纸，确认焊盘尺寸、位置和极性。
核对驱动电路的电压、电流及串并联方式。
检查发光中心与透镜或反光杯的相对位置。
评估替代方案的热阻和散热能力。
使用样品测试光输出、温升和持续工作表现。
只有机械、电气、光学和热学条件均满足要求，才能进一步判断是否适合直接替换。
四、3570 CSP 大功率灯珠的功率如何确定？
4.1 功率与工作电流的关系
3570 CSP 没有适用于所有厂商的统一最大功率。具体额定功率取决于芯片配置、封装结构、工作电流、正向电压和散热条件。
灯珠在指定工作点的电功率可以通过以下公式计算：
\[P=Vf imes If\]
其中：
\(P\) 为电功率，单位为瓦特（W）。
\(V_f\) 为正向电压，单位为伏特（V）。
\(I_f\) 为正向电流，单位为安培（A）。
例如，某款灯珠在指定工作点的正向电压为 6 V，工作电流为 2 A，则对应电功率为 12 W。
这个计算结果只适用于该工作点，不能据此推断灯珠可以长期承受更高电流。实际使用仍应遵循产品规格书规定的工作范围和温度限制。
4.2 15W、20W、30W 和 50W 方案如何选择？
以下功率等级仅用于说明选型时的关注方向，并不代表所有 3570 CSP 产品均提供这些规格。
| 功率参考 | 选型重点 | 需要核对的参数 |
|---|---|---|
| 15W | 安装空间与目标光输出 | 工作电流、光通量、热阻 |
| 20W | 驱动能力与光输出需求 | 正向电压、散热面积、工作温度 |
| 30W | 高功率运行条件 | 结温、热阻、持续工作能力 |
| 50W | 特定高功率系统 | 产品额定能力、驱动及散热设计 |
功率等级越高，通常越需要关注散热系统和驱动器的适配情况。若原电路无法提供新灯珠所需的工作条件，即使更换了高功率型号，也无法保证获得预期的光输出。
4.3 为什么不能只看标称功率？
功率表示电气输入，并不直接代表灯珠能够产生多少可见光。
相同功率的灯珠，可能因为芯片效率、荧光材料、工作电流和结温不同，产生不同的光通量。
因此，选型时应同时核对：
额定功率与工作电流。
正向电压。
光通量与光效。
热阻及允许结温。
规定条件下的持续工作表现。
如果缺少完整规格书，不宜仅根据封装尺寸或供应商提供的功率标签判断灯珠的实际性能。
五、3570 CSP 灯珠的亮度如何比较？
5.1 功率越高，亮度一定越高吗？
不一定。增加输入功率可能提高光输出，但芯片效率、工作温度和光学结构也会影响最终结果。
比较灯珠时，需要区分三个概念：
光通量（lm）： 表示光源发出的可见光总量。
光强（cd）： 表示特定方向上的发光强度。
光效（lm/W）： 表示每瓦电功率对应的光通量。
光通量较高的灯珠，不一定在某个指定方向产生更高的光强。对于手电筒和汽车照明等方向性应用，光束角和光学系统同样重要。
5.2 不同功率灯珠的亮度对比
在没有对应产品的规格书或测试报告时，不应直接填写未经验证的流明数值。
| 功率参考 | 光通量 | 光效 | 测试要求 |
|---|---|---|---|
| 15W | 以规格书或实测数据为准 | 根据实测数据计算 | 记录电流、温度和测试方法 |
| 20W | 以规格书或实测数据为准 | 根据实测数据计算 | 记录电流、温度和测试方法 |
| 30W | 以规格书或实测数据为准 | 根据实测数据计算 | 记录电流、温度和测试方法 |
| 定制高功率版本 | 以具体产品数据为准 | 根据实测数据计算 | 记录持续工作条件 |
比较不同供应商的灯珠时，应尽可能采用相同的测试条件，包括工作电流、环境温度、稳定时间和测量方法。
对于连续运行的设备，还应关注热稳定后的光通量变化，而不是只比较刚点亮时的测试结果。
5.3 光效如何计算？
光效的计算公式为：
\[\eta=\frac{\Phi_v}{P}\]
其中，\(\eta\) 为光效，\(\Phi_v\) 为光通量，\(P\) 为电功率。
例如，两颗灯珠的电功率均为 20 W，如果其中一颗在相同测试条件下产生了更高的光通量，那么它的光效也更高。
不过，光效并不能单独决定灯珠是否适合某种设备。对于需要集中照射的应用，还应结合光强、光束角和完整光学系统进行评估。
六、3570 CSP 与 XHP50 系列如何选择？
3570 CSP 通常属于封装尺寸类命名，具体参数因制造商而异。XHP50 则属于特定品牌的 LED 产品系列，需要根据完整型号和对应规格书进行比较。
| 比较项目 | 3570 CSP | XHP50 系列 |
|---|---|---|
| 型号属性 | 封装尺寸类命名，具体规格因产品而异 | 特定 LED 产品系列 |
| 封装尺寸 | 以实际产品图纸为准 | 以对应型号规格书为准 |
| 电气参数 | 根据具体产品确认 | 根据具体型号确认 |
| 光输出 | 以测试数据为准 | 以测试数据为准 |
| 散热要求 | 根据额定功率和热阻设计 | 根据具体产品规格设计 |
| 替换条件 | 核对尺寸、焊盘和光学结构 | 核对尺寸、焊盘和光学结构 |
不同产品系列的电气参数和封装结构可能存在明显差异。若将 XHP50 系列用于原本采用 3570 CSP 的设备，可能需要重新评估 PCB、驱动器、安装空间和光学系统。
反之，如果原设备是针对特定 XHP50 型号设计的，也需要确认候选 CSP 灯珠能否满足原有的光输出、安装和散热要求。
6.1 汽车照明应用需要注意什么？
汽车前照灯需要同时满足光输出、配光和热管理要求，不能只根据单颗灯珠的亮度判断改装效果。
选型时应检查：
原灯具的光源安装位置及光学结构。
灯珠与透镜、反光杯之间的相对位置。
驱动电路的电压、电流和控制方式。
散热器及导热路径的实际能力。
完整灯具的近光、远光配光和眩光风险。
产品使用地区适用的道路照明法规。
若替换灯珠改变了发光面或发光中心，原有光学设计可能不再适用。灯珠点亮正常或标称流明较高，都不能证明改装后的完整灯具符合道路使用要求。
6.2 什么时候需要考虑定制方案？
当现有产品无法同时满足封装尺寸、发光中心、功率和光学要求时，可以评估定制方案。
定制评估通常需要明确：
封装长、宽、厚度。
焊盘位置及电气连接方式。
目标工作电流、正向电压和功率。
目标光通量、光强、色温或波长。
发光面尺寸与芯片排列方式。
散热结构及环境温度。
持续工作时间和可靠性要求。
定制并不一定优于成熟标准产品。如果现有型号能够满足技术要求，采用规格明确的标准产品通常更便于验证和后续采购。
七、3570 CSP 的 3 芯与 6 芯有什么区别？
7.1 芯片数量与功率的关系
3 芯和 6 芯通常用于描述灯珠内部的芯片数量，但芯片数量不能单独决定额定功率或光输出。
每颗芯片的尺寸、效率和额定电流可能不同，芯片之间采用串联、并联或其他连接方式，也会影响整体电气参数。
串联连接时，各芯片流过相同的电流，整体正向电压通常随串联芯片数量增加。并联连接时，整体电压可能较低，但需要合理控制各支路的电流分配。
因此，不能简单地认为 6 芯灯珠的功率和亮度一定是 3 芯灯珠的两倍。
7.2 3 芯与 6 芯的选型对比
| 比较项目 | 3 芯方案 | 6 芯方案 |
|---|---|---|
| 芯片数量 | 3 颗 | 6 颗 |
| 总功率 | 取决于芯片规格及驱动条件 | 取决于芯片规格及驱动条件 |
| 电气参数 | 取决于串并联方式 | 取决于串并联方式 |
| 发光面 | 取决于芯片尺寸和排列 | 取决于芯片尺寸和排列 |
| 散热设计 | 按实际热负荷评估 | 按实际热负荷评估 |
| 应用选择 | 根据光学和电气要求确定 | 根据光学和电气要求确定 |
多颗芯片集中在较小的封装内时，需要特别关注局部热量分布和热传导路径。即使两种方案的总功率相同，其温度分布也可能不同。
7.3 如何确定适合的芯片方案？
首先明确设备需要的光通量、目标方向上的光强和光束角。随后核对芯片的串并联方式、驱动电路参数及散热条件。
如果灯珠需要配合精密透镜或反光杯，还应检查芯片排列方式和发光面的几何位置。
最后，通过样品测试比较光通量、光强、温升和持续工作表现。芯片数量只是产品结构的一项信息，不能替代完整的性能验证。
八、采购 3570 CSP 灯珠需要核对哪些参数？
8.1 核心参数清单
| 参数 | 含义 | 检查方法 |
|---|---|---|
| 完整型号 | 确认产品身份和版本 | 核对产品标签及规格书 |
| 封装尺寸 | 灯珠的外形大小 | 对照尺寸图 |
| 额定功率 | 指定条件下的电功率 | 核对工作点和额定范围 |
| 正向电压 | 工作时的电压 | 确认驱动匹配 |
| 正向电流 | 工作时的电流 | 确认允许工作范围 |
| 光通量 | 可见光总输出 | 核对测试条件 |
| 光效 | 单位电功率的光通量 | 根据同条件数据计算 |
| 色温 | 白光的颜色倾向 | 根据应用要求选择 |
| 显色指数 | 评价颜色还原能力 | 根据应用要求确认 |
| 波长及光谱 | 描述光谱特性 | 核对目标波段和光谱数据 |
| 热阻 | 描述热传导能力 | 用于热设计评估 |
| 结温限制 | 芯片允许的工作温度范围 | 核对产品规格书 |
| 寿命与可靠性 | 规定条件下的性能维持情况 | 核对寿命定义和测试报告 |
采购时还应关注产品分档、允许偏差和测试方法。相同型号的不同批次或不同版本，仍需要通过正式资料确认参数是否一致。
8.2 色温、波长和显色指数的区别
色温通常用于描述白光的颜色倾向，单位为开尔文（K）。较低色温的白光通常偏暖，较高色温的白光通常偏冷。色温不能单独代表亮度。
波长用于描述光的光谱位置，常见单位为纳米（nm）。红光、绿光、蓝光及其他特定波段的产品，应根据目标波段和实际光谱要求进行选择。
显色指数（CRI）用于评价光源还原物体颜色的能力。对于工业检测、商业照明等应用，应根据实际需求确认显色性能。
这三个参数描述的是不同的光学特征，不能相互替代。采购时应结合使用场景分别确定指标。
8.3 如何核实灯珠的寿命与可靠性？
寿命数据需要结合测试条件和指标定义理解。不同产品可能使用光通量维持率、失效比例或其他指标描述寿命表现，不能仅凭小时数进行直接比较。
可靠性评估可以关注以下项目：
高温条件下的性能变化。
高温高湿环境下的稳定性。
温度循环对材料和电气连接的影响。
长期点亮后的光通量与色度变化。
不同批次的电压、光通量和色度一致性。
实际工作条件下的温升与散热表现。
对于大功率灯珠，测试条件应尽量接近实际使用环境。缺少明确测试依据时，不应直接承诺固定的使用寿命。
九、恒彩电子的 3570 CSP 兼容型号评估
3570 CSP 大功率灯珠的替代工作，需要结合原产品参数与实际应用条件进行评估。准备完整的型号信息、尺寸图和电气数据，有助于减少选型过程中的不确定性。
9.1 需要准备哪些技术资料？
建议整理以下信息：
原灯珠的完整型号及产品照片。
外形尺寸、厚度和 PCB 焊盘图。
原驱动电路的工作电压与电流。
目标功率和光输出要求。
色温、波长、光强或光束角等光学指标。
设备的散热结构及工作环境温度。
连续工作时间和可靠性要求。
如果原灯珠已经无法识别，可以通过测量外形、检查电极和分析原有电路缩小候选范围。
9.2 兼容型号评估的主要步骤
确认原产品信息： 核对型号、照片和规格书，明确替换对象。
检查安装条件： 对照尺寸图和 PCB 焊盘，确认机械与电气连接要求。
明确工作参数： 记录工作电压、电流、目标功率及驱动方式。
核对光学要求： 确认光通量、光强、色温或波长等指标。
比较候选型号： 检查封装尺寸、光学结构、电气参数和热学数据。
进行样品测试： 验证安装、电气稳定性、温升和光输出。
明确量产标准： 确认产品版本、参数分档和批次验收要求。
对于封装和定制需求，应根据实际产品目录与技术评估结果确认可行性。不能仅凭产品名称或相近尺寸承诺完全兼容。
十、3570 CSP 大功率灯珠采购常见注意事项
10.1 不要只比较单颗价格
只有在型号、功率、光输出和测试条件具有可比性时，报价才有参考意义。
采购比较时，可以同步记录单颗价格、光通量、正向电压、工作电流、驱动器要求，以及 PCB 和散热器是否需要调整。
对于长期运行的设备，还应考虑光通量维持情况、维护需求和整体系统成本。
10.2 不要忽略 PCB 和散热设计
PCB 不仅用于安装灯珠，也是部分 LED 系统的重要热传导路径。
灯珠产生的热量需要通过焊盘、连接层、基板及散热器传导出去。如果其中某个环节的热阻过高，芯片温度就可能升高，进而影响光输出和可靠性。
因此，即使替代灯珠的外形尺寸相同，也需要检查焊盘面积、PCB 结构、导热材料和散热器条件。
10.3 样品通过不代表所有量产批次一致
样品测试只能说明被测试产品在相应条件下的表现，不能自动证明后续所有批次都具有相同参数。
批量采购时，应明确光通量分档、正向电压范围、色度范围、外形尺寸偏差及其他验收要求。
对于高功率产品，还可以根据应用需要核对热学数据和可靠性测试报告，并确认测试样品与量产产品采用一致的型号和产品版本。
10.4 汽车照明需要验证完整灯具
汽车前照灯不仅需要足够的光输出，还需要符合相应的配光要求。灯珠位置、发光面和透镜结构都会影响最终光束。
如果替换灯珠改变了原有光源结构，应重新验证完整灯具的光束分布、截止线、眩光风险及适用法规要求。
不能仅凭单颗灯珠的标称流明数或点亮效果判断整灯是否符合道路使用要求。
十一、3570 CSP 大功率灯珠兼容型号常见问题
Q1：3570 CSP 灯珠的尺寸是多少？
3570 通常用于表示约 3.5 mm × 7.0 mm 的封装尺寸，但具体定义应以制造商的正式规格书为准。采购时还应核对厚度、焊盘位置和发光面尺寸。
Q2：3570 CSP 可以用 3535 CSP 替换吗？
不一定。两者常见的外形尺寸不同，需要检查 PCB 焊盘、发光中心、正向电压、工作电流、功率和散热条件。若用于汽车照明，还应验证完整灯具的配光表现。
Q3：3570 CSP 的最大功率是多少？
不同厂商和具体产品的额定功率可能不同，没有适用于所有 3570 CSP 灯珠的统一最大功率。应以对应产品的规格书、工作条件和散热要求为准。
Q4：功率越大，灯珠就越亮吗？
不一定。功率代表电气输入，实际光输出还受到芯片效率、工作温度和光学结构影响。比较时应核对相同测试条件下的光通量、光效和光强。
Q5：3570 CSP 和 XHP50 可以直接互换吗？
不能仅凭型号判断。需要核对封装尺寸、焊盘布局、驱动参数、散热要求和光学结构，必要时修改电路板或重新评估光学系统。
Q6：3 芯与 6 芯有什么区别？
主要区别在于芯片数量和可能的布局方式，但功率与光输出并不一定成倍变化。芯片规格、连接方式、工作电流和散热条件都会影响实际表现。
Q7：3570 CSP 灯珠可以定制吗？
是否可以定制，需要结合目标尺寸、功率、光谱、芯片方案和生产条件评估。如果标准产品无法满足要求，可以整理完整技术参数，再确认定制方案的可行性。
Q8：如何找到合适的兼容替代型号？
建议准备原型号、尺寸图、电气参数、光学指标和散热条件，对照候选产品的正式规格书进行筛选。样品验证通过后，还应明确量产参数与批次验收标准。
十二、如何选择合适的 3570 CSP 大功率灯珠兼容型号？
选择兼容型号时，应优先确认产品的真实参数和应用条件，而不是只比较型号名称。
封装尺寸决定安装空间是否匹配，焊盘布局决定连接方式是否适用，正向电压和工作电流决定驱动电路能否正常工作。光通量、光强和发光面影响照明效果，热阻与散热结构则关系到工作温度和长期稳定性。
3535 CSP、7035 和 XHP50 系列可以作为比较对象，但不同产品的型号定义、封装结构和电气参数可能存在明显差异。对于 15W、20W、30W 或更高功率的方案，也需要结合实际光输出、驱动能力和散热条件进行评估。
采购前，建议将原灯珠型号、尺寸图、额定电流、正向电压、目标光输出和散热条件整理成完整的技术清单，并通过规格书比对和样品测试确认兼容性。
