陶瓷EMC灯珠高散热供货核心要点

随着LED产品不断向高亮度、小型化和长寿命方向发展，灯珠运行过程中的热管理问题越来越受到关注。对于功率较高、连续工作时间较长的LED产品来说，封装结构和散热路径会直接影响光效稳定性以及使用寿命。

陶瓷EMC灯珠采用陶瓷结构结合EMC封装材料，通过优化封装层级，为芯片热量传递提供更加稳定的路径。相比部分传统塑料封装结构，这类灯珠在高温环境和高功率应用中具有一定优势。

采购陶瓷EMC灯珠时，除了关注单颗价格，还需要综合考虑功率、电流、热阻、散热方案以及长期供货稳定性。

一、什么是陶瓷EMC灯珠？

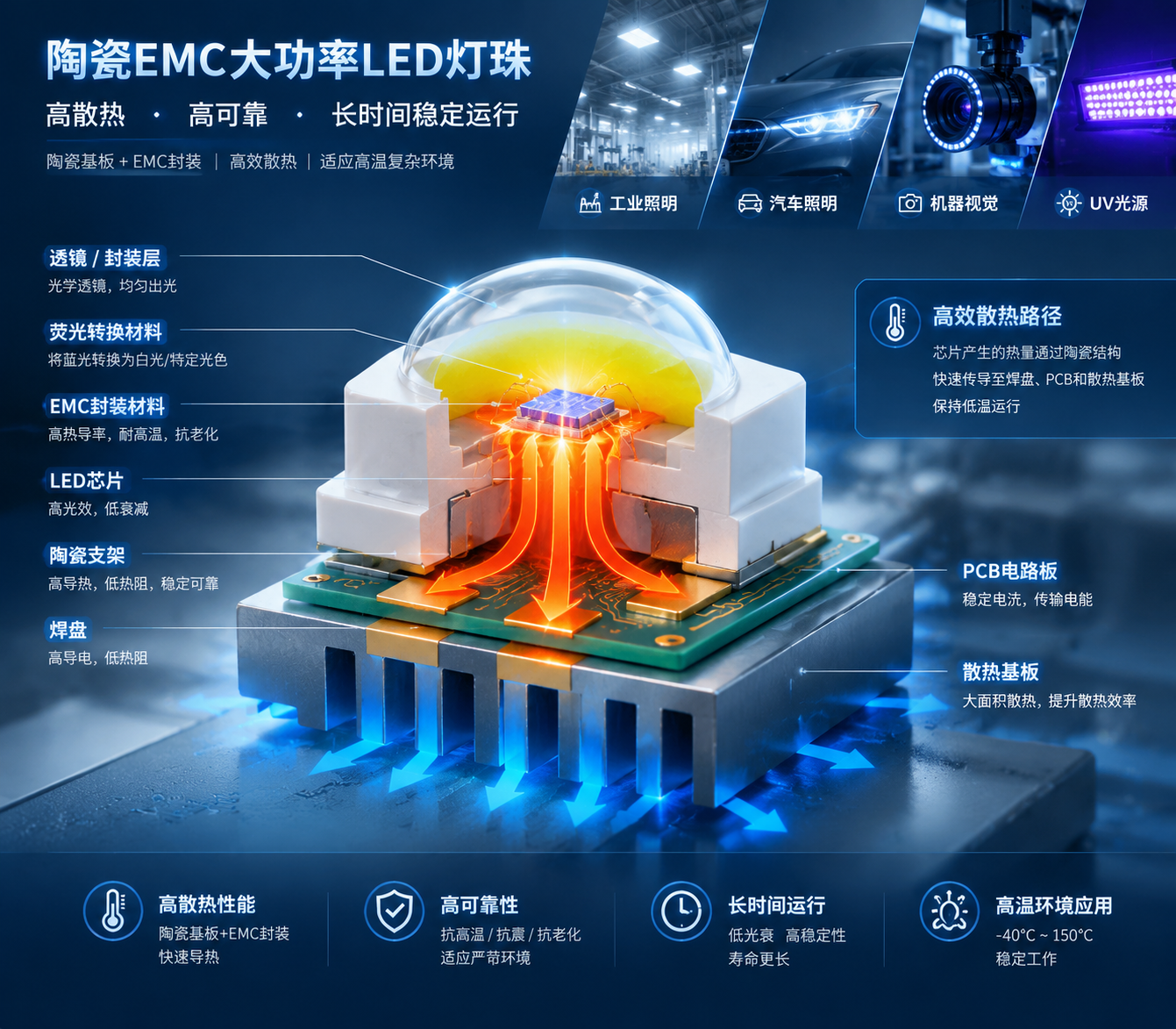

陶瓷EMC灯珠是一种采用陶瓷材料作为封装结构组成部分的大功率LED光源。其主要结构通常包括LED芯片、陶瓷支架、EMC封装材料、焊盘以及荧光转换材料等。

一颗LED灯珠的性能，并不只取决于芯片本身。芯片负责发光，而封装结构则影响热量传递、机械稳定性以及长期可靠性。

LED芯片负责光输出

LED芯片通电后会产生光能，同时也会产生热量。

随着驱动电流增加，芯片产生的热量也会增加。如果热量无法及时传递出去，可能导致：

• 光通量下降；
• 光色变化；
• 光衰速度增加；
• 使用寿命降低。

因此，大功率LED设计中，散热能力是重要考虑因素。

陶瓷结构提供稳定热传递路径

陶瓷材料具有较好的耐热性能和结构稳定性。

在合理设计下，芯片产生的热量可以通过封装结构向底部焊盘传递，再进入PCB或散热基板，形成完整散热通道。

对于需要长期工作的LED产品，这种稳定的热传递方式具有较高应用价值。

EMC封装材料提供保护作用

EMC是一种电子封装材料，可用于形成LED内部保护结构。

其材料配方、成型工艺以及可靠性设计都会影响灯珠最终表现。

陶瓷EMC灯珠并不是简单更换一种底座，而是涉及：

• 芯片选择；
• 陶瓷材料；
• EMC材料；
• 固晶工艺；
• 连接工艺；
• 光学设计；
• 测试流程。

多个环节共同决定产品性能。

二、为什么陶瓷EMC灯珠散热性能更好？

LED散热效果主要取决于整个热传递系统，而不是单一材料。

芯片产生热量后，需要经过多个结构层传递。如果其中某个环节热阻较高，就会影响整体散热效率。

陶瓷材料有助于降低热传递阻碍

常见陶瓷材料具有较好的导热性能和高温稳定性。

相比部分普通塑料封装材料，陶瓷结构在高温环境下能够保持更稳定的物理性能，有利于建立更加可靠的散热路径。

不同材料性能会受到具体配方、加工工艺和结构设计影响，因此实际应用需要结合产品参数进行评估。

稳定散热有助于控制LED结温

LED结温是影响灯珠性能的重要因素。

当芯片长期处于较高温度环境时，可能影响：

• 发光效率；
• 光色稳定性；
• 封装材料寿命；
• 芯片可靠性。

通过降低整体热阻，可以帮助改善灯珠工作状态。

高温环境适应能力较强

在汽车照明、工业设备和高功率照明等应用中，灯珠通常需要面对较高温度以及长时间运行环境。

陶瓷结构具有较好的耐热稳定性，因此更适合部分高可靠性应用。

不过，陶瓷封装并不能替代完整散热设计，仍需要结合PCB、散热器和驱动方案进行匹配。

三、陶瓷EMC灯珠与普通LED灯珠区别

陶瓷EMC灯珠与普通塑料封装LED相比，主要区别集中在材料结构、热管理能力和应用环境。

并不是所有LED产品都需要采用陶瓷封装。

如果产品功率较低、工作时间较短，普通封装可能已经满足需求。

但对于以下情况，陶瓷EMC灯珠更值得评估：

• 功率较高；
• 长时间连续运行；
• 工作环境温度较高；
• 产品体积受限；
• 对寿命要求较高。

四、陶瓷EMC灯珠适用领域

陶瓷EMC灯珠主要应用于需要较高稳定性和散热能力的LED产品。

汽车LED照明

汽车照明环境复杂，灯珠需要承受：

• 温度变化；
• 长时间运行；
• 振动环境；
• 空间限制。

因此，汽车LED光源通常更加关注封装可靠性和长期稳定性。

陶瓷EMC灯珠可用于部分汽车照明方案，包括辅助照明、信号照明等应用。

具体选型需要结合灯具结构和设计要求确认。

大功率手电筒

高亮手电筒需要在较小空间内实现较高光输出。

高功率工作状态下，灯珠会产生较多热量，因此需要搭配合理散热结构。

陶瓷EMC灯珠可以作为光源组成部分，与金属散热结构共同完成热管理。

UV LED应用

UV LED对封装材料要求较高。

不同紫外波段可能对封装材料稳定性提出不同要求。

陶瓷材料具有较好的耐热和结构稳定特点，因此适用于部分UV光源产品。

常见方向包括：

• UV固化设备；
• 检测设备；
• 工业光源。

机器视觉光源

机器视觉系统通常需要稳定的光照环境。

如果光源长期使用后出现亮度变化或颜色漂移，可能影响检测效果。

因此，机器视觉应用通常关注：

• 光色一致性；
• 长时间稳定运行；
• 波长稳定性。

工业设备照明

工业设备往往需要长时间连续工作。

例如：

• 自动检测设备；
• 工业工作灯；
• 光学设备；
• 专用照明模块。

这类应用通常更加关注可靠性和温升控制。

五、陶瓷灯珠散热方向与设计方式

大功率陶瓷LED的主要散热路径通常是从芯片向底部传递。

典型路径如下：

LED芯片

↓

固晶层

↓

陶瓷结构

↓

底部焊盘

↓

PCB或金属基板

↓

散热器

↓

环境空气

热量传递过程中，每一个连接界面都会影响最终散热效果。

底部连接影响散热效率

如果灯珠与PCB之间存在较大间隙，热量传递会受到影响。

因此，大功率应用通常需要关注：

• 焊盘设计；
• PCB材料；
• 安装平整度；
• 焊接质量。

热阻比单一导热率更重要

采购灯珠时，不应只关注材料导热性能。

实际应用更需要关注：

• 芯片到焊盘热阻；
• 封装结构热阻；
• PCB热阻；
• 散热器热阻。

整体热路径决定最终温升。

六、大功率LED灯珠焊接与散热方式

对于高功率陶瓷EMC灯珠，通常需要采用合理焊接方式连接PCB或散热基板。

焊接方式优势

良好的焊接结构可以：

• 提供稳定机械固定；
• 降低界面热阻；
• 提高长期运行可靠性。

但焊接工艺也需要控制：

• 焊盘尺寸；
• 锡膏厚度；
• 回流温度；
• 焊接空洞。

如果焊接层存在较大缺陷，也可能影响散热效果。

导热材料适用场景

导热硅脂主要用于填补接触面间隙。

它适用于部分模块化结构、小功率产品或测试场景。

对于长期高功率运行产品，如果结构支持焊接，通常需要优先考虑稳定连接方式。

七、陶瓷LED灯珠如何搭配散热板？

陶瓷LED灯珠需要结合合适的散热结构，才能发挥其优势。

陶瓷灯珠搭配铝基板

铝基板具有成本适中、加工方便等特点。

适用于：

• 常规高功率照明；
• 工业灯具；
• 工作灯。

陶瓷灯珠搭配铜基板

铜基板具有较好的热扩散能力。

适用于：

• 高功率光源；
• 高热流密度应用；
• 紧凑型照明模块。

不过，实际选择仍需要结合成本、重量和产品结构。

散热设计注意事项

完整散热方案需要考虑：

• 灯珠功率；
• 驱动电流；
• PCB类型；
• 散热面积；
• 环境温度。

单独提高某一个材料性能，并不能替代整体热设计。

八、常见陶瓷散热材料介绍

LED封装和电子散热领域常见陶瓷材料包括氧化铝、氮化铝和碳化硅。

氧化铝陶瓷

氧化铝是应用较广的陶瓷材料。

其特点包括：

• 成本相对可控；
• 化学稳定；
• 工艺成熟；
• 高温性能较好。

氮化铝陶瓷

氮化铝具有较高导热能力。

在高功率电子器件和高热流密度场景中具有应用价值。

碳化硅陶瓷

碳化硅具有较好的耐高温性能和结构强度。

通常用于特殊环境需求。

九、EMC封装工艺对灯珠可靠性的影响

陶瓷EMC灯珠的性能不仅取决于材料，也取决于封装工艺控制。

材料匹配

陶瓷和EMC材料需要进行合理匹配。

温度变化过程中，不同材料之间会产生热应力。

合理设计可以帮助提升长期稳定性。

固晶工艺

芯片固定质量会影响：

• 热传递；
• 出光效果；
• 产品一致性。

光学材料

白光LED需要依靠荧光材料实现目标光色。

不同配方会影响：

• 色温；
• 显色效果；
• 光色稳定性。

可靠性测试

根据应用需求，产品通常需要关注：

• 高温环境；
• 温度循环；
• 高湿环境；
• 长时间点亮稳定性。

具体测试项目需要结合产品用途确认。

十、如何选择陶瓷EMC灯珠供应商？

选择供应商时，除了价格，还需要关注产品能力和长期合作条件。

关注研发与定制能力

供应商是否能够提供：

• 产品选型建议；
• 参数匹配；
• 样品验证；
• 定制支持。

对于特殊应用，这些能力十分重要。

关注测试资料

采购时可以了解是否能够提供：

• 光电参数；
• 热阻数据；
• 老化信息；
• 可靠性资料。

完整数据有助于工程评估。

关注供货稳定性

长期项目需要考虑：

• 生产能力；
• 批次一致性；
• 交付周期；
• 品质管理。

稳定供应比单次低价更有价值。

十一、恒彩电子陶瓷EMC灯珠供货方向

恒彩电子专注于LED封装相关产品，可围绕陶瓷LED、EMC LED、大功率LED等方向提供产品匹配。

陶瓷EMC灯珠应用过程中，需要结合具体项目确认：

• 功率需求；
• 工作电流；
• 光色要求；
• 尺寸规格；
• 散热结构。

对于高功率LED项目，灯珠只是整体方案的一部分，还需要同步考虑：

• PCB设计；
• 驱动方案；
• 散热结构；
• 工作环境。

通过完整参数匹配，可以帮助项目选择更合适的光源方案。

十二、采购陶瓷EMC灯珠前需要确认的问题

1. 工作功率和电流

需要确认：

• 额定功率；
• 工作电流；
• 使用时间；
• 环境温度。

2. 热阻参数

热阻需要结合具体测试条件判断。

不同热阻定义不能直接进行比较。

3. 可靠性资料

建议了解：

• 老化测试；
• 温度循环；
• 高温高湿测试；
• 长时间运行表现。

4. 是否支持定制

特殊应用可能需要：

• 特定波长；
• 特定尺寸；
• 特定光色；
• 特定功率。

5. 是否支持样品验证

正式量产前，可以通过样品测试确认：

• 温升；
• 亮度；
• 光色；
• 焊接效果；
• 长时间运行状态。

总结

陶瓷EMC灯珠高散热供货的核心价值，在于为大功率LED应用提供更加稳定的封装结构和热管理基础。

随着汽车照明、工业设备、机器视觉、UV光源以及高亮照明等领域的发展，LED产品对散热能力和可靠性的要求不断提高。

选择陶瓷EMC灯珠时，需要综合考虑：

• 封装材料；
• 热阻参数；
• PCB设计；
• 焊接工艺；
• 驱动条件；
• 工作环境。

只有灯珠、散热结构和应用条件相互匹配，才能充分发挥高功率LED的性能优势。
