关键要点一览
| 核心问题 | 解决方向 |
|---|---|
| 为什么汽车 LED 需要降低热阻 | 降低结温，减少光衰，提高长期运行稳定性 |
| 陶瓷封装有什么优势 | 提供耐高温能力和稳定的热传递基础 |
| 热阻优化涉及哪些环节 | 芯片、固晶层、陶瓷基板、PCB、散热结构协同设计 |
| 如何验证优化效果 | 通过热阻、温升、热成像和可靠性测试进行评估 |

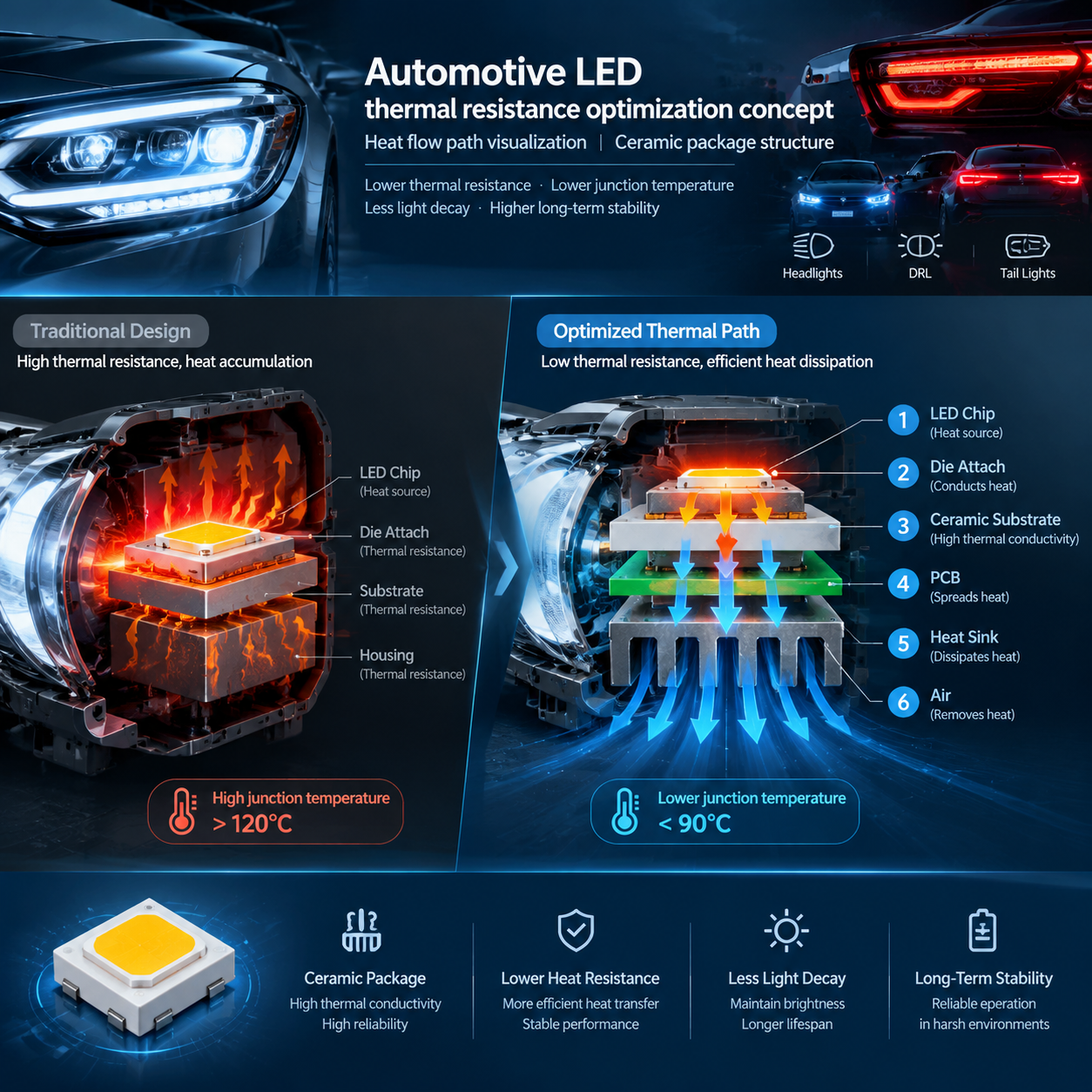

陶瓷汽车灯珠热阻优化的核心，是让 LED 工作产生的热量更加快速、稳定地传递到外部散热结构。对于前照灯、日行灯、尾灯等长期运行场景，降低热阻有助于控制 LED 结温，提高亮度保持能力和使用可靠性。
一、什么是陶瓷汽车灯珠热阻优化？
1.1 热阻的基本概念
热阻可以理解为 LED 芯片散热过程中受到的传热阻力。热阻越低，热量越容易从芯片传递到散热结构。
汽车 LED 灯珠工作时，部分电能会转化为热量。如果热量无法及时释放，就会造成芯片温度升高，影响长期使用表现。
1.2 汽车 LED 灯珠为什么容易产生热量？
汽车照明系统通常需要满足较高亮度和长时间工作的要求，大功率 LED 在运行过程中会产生更多热量。同时，汽车灯具内部空间有限，环境温度变化也会增加散热压力。
1.3 热阻过高可能带来的影响
当热阻较高时，LED 结温可能升高，并影响：
- 光通量稳定性
- 光衰表现
- 色点稳定性
- 封装材料寿命
- 焊接可靠性
- 长时间运行能力
汽车 LED 散热不仅涉及灯珠表面温度，更关系到整个照明系统的可靠运行。
二、为什么陶瓷封装适合汽车 LED 灯珠？
2.1 陶瓷材料的特点
陶瓷材料在 LED 封装中应用较多，主要特点包括：
- 较好的耐高温能力
- 良好的尺寸稳定性
- 适合高功率 LED 应用
- 有助于建立稳定散热路径
2.2 陶瓷基板在散热中的作用

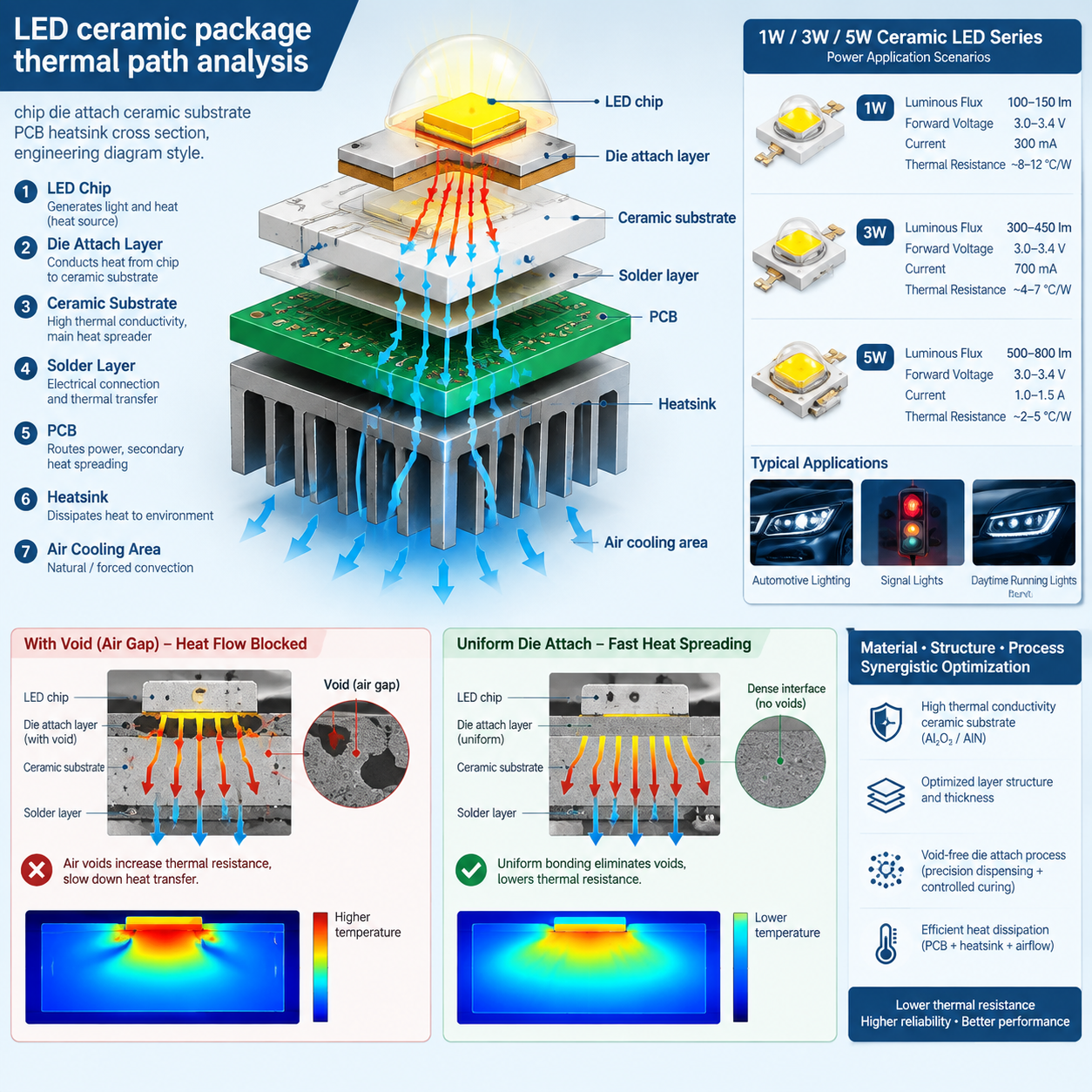

汽车 LED 灯珠完整热传递路径通常包括：
LED 芯片 → 固晶层 → 陶瓷基板 → 焊接层 → PCB → 散热器 → 空气
陶瓷基板是其中的重要组成部分，但整体散热效果还取决于各个环节之间的配合。
2.3 陶瓷封装与普通封装区别
| 项目 | 陶瓷 LED 封装 | 常规封装 |
|---|---|---|
| 耐温能力 | 适合高温应用环境 | 与材料结构相关 |
| 高功率应用 | 更适合高功率需求 | 需要针对设计 |
| 尺寸稳定性 | 较好 | 受材料影响 |
| 汽车应用适配 | 适用于高可靠场景 | 应用范围较广 |
三、陶瓷汽车灯珠热阻主要由哪些部分决定？
3.1 LED 芯片
芯片功率越高，工作过程中产生的热量通常越多。因此，散热设计需要从芯片选择阶段开始考虑。
3.2 固晶层
固晶层连接芯片与陶瓷基板，其材料、厚度和均匀性都会影响热传递效率。
如果固晶过程中存在空洞，可能增加热传递阻力，因此需要关注固晶质量控制。
3.3 陶瓷基板
陶瓷基板设计需要关注：
- 材料选择
- 基板厚度
- 金属线路布局
- 热传递距离
合理设计能够减少热量传递过程中的损耗。
3.4 焊接界面
灯珠安装到 PCB 后，焊料质量和连接状态也会影响散热效果。接口位置可能成为整体热传递路径中的关键环节。
3.5 散热器与灯具结构
灯珠内部热阻降低后，如果 PCB、散热器或灯具结构散热能力不足，整体温升仍可能受到限制。
四、陶瓷汽车灯珠热阻改善方案
4.1 改善陶瓷基板结构
可从以下方向进行设计：
- 选择适合应用需求的陶瓷材料
- 合理设计基板厚度
- 缩短热传递路径
- 调整金属线路结构
- 减少不必要的热阻界面
4.2 改善固晶工艺
固晶工艺重点包括：
- 控制胶层厚度
- 提升覆盖均匀性
- 降低内部空洞影响
- 增强芯片与基板之间的热连接
4.3 提升芯片与封装匹配度
热管理设计需要结合功率、光效、尺寸和可靠性要求，不能只关注单一参数。
4.4 协同设计 PCB 与散热结构
完整散热路径需要覆盖：
灯珠 → PCB → 散热器 → 灯具结构
只有各部分合理匹配，才能发挥封装结构的散热优势。
4.5 建立整体热管理方案
陶瓷汽车灯珠热阻改善需要综合考虑：
- 芯片散热
- 封装散热
- PCB 散热
- 散热器设计
- 灯具内部环境
五、如何降低陶瓷汽车灯珠结温？
5.1 什么是 LED 结温？
结温指 LED 芯片发光区域的实际工作温度，与外部测量到的表面温度存在差异。
5.2 结温为什么重要？
芯片内部温度会直接影响 LED 的长期工作表现，因此结温控制是评价可靠性的重要因素之一。
5.3 结温与热阻关系
常用关系公式：
Tj = Ta + P × Rθ
其中：
- Tj：LED 结温
- Ta：环境温度
- P：LED 功耗
- Rθ：热阻
在其他条件相近时，降低热阻有助于降低 LED 结温。
六、陶瓷汽车灯珠热阻测试方法
6.1 为什么需要综合测试？
实际应用中，散热表现会受到电流、PCB 结构、安装方式和环境温度等因素影响。
6.2 常见测试项目
包括：
- 热阻测试
- 温升测试
- 热成像测试
- 高温工作测试
- 长时间点亮测试
- 光衰测试
6.3 热成像测试作用
热成像能够帮助观察芯片、PCB 和散热器之间的温度分布，辅助发现主要热量集中区域。
七、陶瓷汽车灯珠热阻设计中的常见误区
7.1 认为陶瓷材料导热好就无需其他设计
陶瓷只是散热链路中的一个部分，整体结构仍需要合理设计。
7.2 认为热阻越低越好
实际应用需要结合功率、可靠性、成本和使用环境综合考虑。
7.3 只关注灯珠，不关注 PCB
PCB 散热能力不足时，也可能成为整体散热瓶颈。
7.4 只测试常温环境
汽车灯具需要考虑高温环境和长期运行条件。
7.5 只关注初始亮度
长期亮度保持能力同样是评价 LED 产品的重要因素。
八、如何选择适合汽车照明的陶瓷 LED 灯珠？
选择陶瓷 LED 灯珠时，需要结合具体应用场景，如前照灯、日行灯、雾灯、尾灯和信号灯。
重点关注：
- 热阻参数
- 工作温度范围
- 功率
- 光通量
- 光效
- 光色
- 色容差
- 封装尺寸
- 可靠性表现
九、恒彩电子陶瓷 LED 封装方案特点
恒彩电子提供 LED 封装、大功率 LED 光源以及陶瓷 LED 相关产品方案，可根据应用需求提供不同功率、尺寸和光色选择。
产品覆盖 1W、3W、5W 陶瓷 LED 系列，同时涵盖 SMD2835、EMC3030、5050、3528、3433、RGB/RGBW 以及高显指系列 LED 产品。
汽车 LED 应用中，热管理需要结合材料、结构和测试进行综合设计，单一材料参数提升并不能替代完整散热方案。
十、陶瓷汽车灯珠热阻方案如何落地？
第一步：明确应用需求
确定灯具类型、工作功率、环境温度和光学需求。
第二步：确定封装结构
选择合适的陶瓷基板、芯片、固晶方式和封装尺寸。
第三步：分析热传递路径
建立从芯片到散热器的完整热传递路径。
第四步：开展热测试
检测热阻、结温、温升和温度分布情况。
第五步：针对关键环节调整
根据测试结果找到主要热阻位置，并进行结构改善。
十一、工程应用中需要关注的重点
- 根据芯片功率确定散热需求
- 合理设计陶瓷基板结构
- 控制固晶质量
- 减少封装内部热阻
- 协同设计 PCB 与散热器
- 关注结温变化
- 通过测试验证设计
- 重视长期运行可靠性
十二、结语
陶瓷汽车灯珠热阻改善并不是单独降低某一个参数，而是围绕芯片、固晶层、陶瓷基板、PCB、散热器以及灯具结构建立完整热传递体系。
对于高功率汽车 LED 应用，合理的陶瓷封装设计能够为稳定散热提供基础。实际项目仍需要结合功率、结温、光效和可靠性要求进行综合评估。
FAQ：陶瓷汽车灯珠热阻优化常见问题
Q1：陶瓷汽车灯珠为什么需要进行热阻优化？
降低热阻可以帮助减少芯片热量积累，改善结温控制，提高长期运行稳定性。
Q2：陶瓷 LED 的热阻越低越好吗？
热阻需要结合功率、可靠性、成本和应用环境综合判断。
Q3：LED 结温和热阻有什么关系？
在功耗和环境温度接近时，热阻降低有助于降低 LED 结温。
Q4：如何测试陶瓷汽车灯珠的热阻？
通常结合热阻测试、温升测试、热成像测试以及长期运行测试进行评估。
Q5：汽车 LED 灯珠散热只需要优化陶瓷基板吗？
不是，还需要关注芯片、固晶层、PCB、散热器和灯具结构。
Q6：1-5W 陶瓷 LED 适合哪些汽车照明应用？
可根据产品参数和设计需求应用于部分汽车照明场景。
Q7：选择陶瓷汽车灯珠时应该重点看哪些参数？
需要关注热阻、功率、光效、光通量、尺寸、温度范围和可靠性表现。
Q8：如何判断陶瓷汽车灯珠散热性能是否稳定？
可以通过温升、热分布和长期运行测试进行判断。
Q9：高温环境下使用陶瓷 LED，需要重点关注什么？
需要关注结温控制、材料耐温能力以及整体散热设计。
Q10：恒彩电子可以提供哪些陶瓷 LED 灯珠产品？
可提供不同功率、尺寸和光色的陶瓷 LED 产品方案。
