AEC-Q102 陶瓷灯珠主要用于对可靠性、散热能力和长期稳定运行有要求的LED应用场景。本文介绍其封装特点、测试要求、散热优势、型号选择及供应商评估方法，帮助工程采购人员了解选型重点。
AEC-Q102 陶瓷灯珠是什么？
AEC-Q102 陶瓷灯珠是一类采用陶瓷封装结构，并参考汽车电子元器件可靠性要求进行验证的LED光源产品。
与普通LED灯珠相比，AEC-Q102陶瓷灯珠不仅关注发光效果，还需要考虑长期运行过程中的稳定性，例如温度变化、持续点亮、环境湿热以及机械应力等因素。
汽车照明系统通常需要面对较复杂的工作环境：
- 发动机附近的高温环境；
- 长时间持续点亮；
- 冬夏季温差变化；
- 车辆运行产生的震动；
- 潮湿和灰尘影响。
这些因素都会影响LED灯珠的寿命和光学表现，因此汽车电子项目在选择LED光源时，通常会关注可靠性测试资料、材料稳定性以及批量一致性。
陶瓷封装结构有哪些特点？
AEC-Q102陶瓷灯珠通常采用陶瓷材料作为主要承载结构。
相比部分传统封装材料，陶瓷结构在高功率LED应用中具有一定优势：
- 导热性能较好，有助于热量从LED芯片传递至散热结构；
- 耐温性能较稳定，适用于高温工作环境；
- 绝缘性能良好，能够满足LED封装对电气安全的要求；
- 结构稳定性较高，适合长期运行场景。
LED芯片工作时会产生热量，如果热量无法及时释放，可能导致光衰加快、色温变化以及使用寿命降低。因此，封装材料和散热设计是高功率LED选型中的重要因素。
为什么汽车和高可靠设备更关注陶瓷LED灯珠？
随着LED功率提升，设备对光输出和体积控制的要求不断提高，同时也带来了更明显的散热问题。
当LED长期处于较高温度环境时，可能出现：
- 光输出下降；
- 芯片性能变化；
- 光色稳定性降低；
- 使用周期缩短。
陶瓷基板LED灯珠通过改善热传递路径，可以帮助降低工作温度，提高长期运行稳定性。
目前，陶瓷LED灯珠除了应用于汽车照明，也常见于：
- 汽车前照灯和信号灯；
- 工业照明设备；
- 机器视觉系统；
- 医疗检测设备；
- 植物照明设备；
- 高功率商业照明。
对于需要连续运行的设备，选型时除了关注亮度参数，还需要结合散热结构、驱动条件和工作环境综合判断。
AEC-Q102认证包含哪些测试？
AEC-Q102主要用于评估光电半导体元件在不同环境条件下的可靠性表现。
实际产品验证过程中，通常会涉及多种可靠性测试项目。
| 测试项目 | 主要目的 |
|---|---|
| 温度循环测试（TC） | 检查冷热变化环境下的稳定性 |
| 高温高湿测试（THB） | 验证湿热环境下的可靠表现 |
| 高温反偏测试（HTRB） | 检查高温电压状态下的性能变化 |
| 高温工作寿命测试 | 评估长期点亮能力 |
| 机械冲击测试 | 检查结构抗冲击能力 |
| 湿敏等级测试（MSL） | 判断产品受潮风险 |
采购AEC-Q102陶瓷灯珠时，不应只关注亮度、电压、电流等基础参数，还需要确认：
- 可靠性测试资料；
- 热阻参数；
- 光衰数据；
- 温度测试结果；
- 批次一致性记录。
陶瓷灯珠与普通硅胶灯珠有什么区别？
陶瓷灯珠和普通LED灯珠的主要差异集中在封装材料、散热能力以及应用环境。
| 对比项目 | AEC-Q102陶瓷灯珠 | 普通LED灯珠 |
|---|---|---|
| 封装结构 | 陶瓷封装结构 | 常规封装结构 |
| 散热能力 | 较适合高功率应用 | 需要结合具体设计判断 |
| 工作环境 | 适用于温度变化较大的场景 | 常用于普通照明环境 |
| 应用方向 | 汽车、高可靠设备 | 常规照明产品 |
| 关注重点 | 长期稳定性和可靠性验证 | 发光性能和成本控制 |
普通LED灯珠可以满足许多日常照明需求，而陶瓷灯珠更多用于对散热和可靠性要求较高的应用。

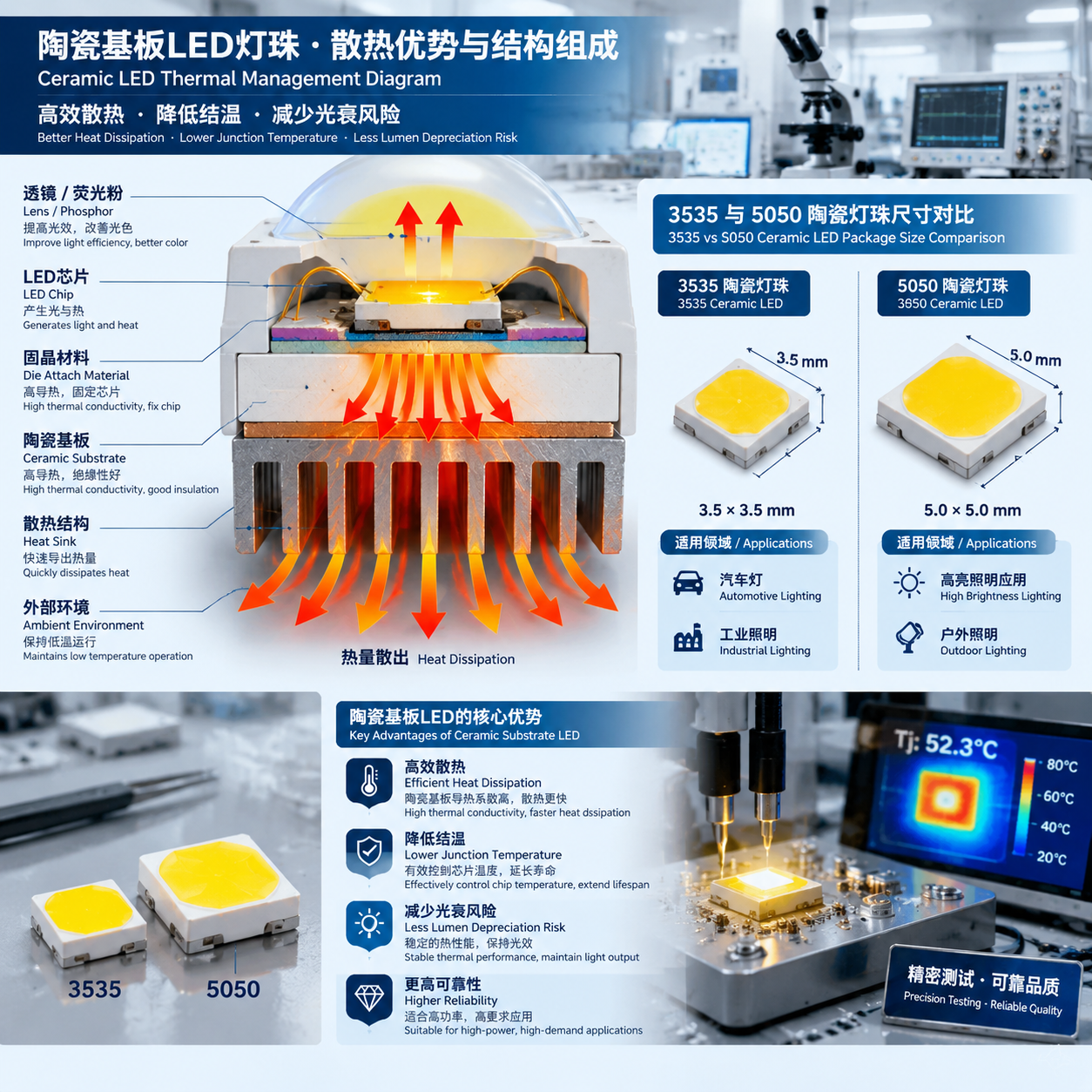

陶瓷基板LED灯珠为什么散热更好？
LED散热路径通常为：
LED芯片 → 固晶材料 → 陶瓷基板 → 散热结构 → 外部环境
陶瓷基板位于热量传递的重要位置，其材料特性能够帮助改善热管理表现。
降低LED结温
合理的散热设计可以减少芯片长期处于高温状态，有助于保持稳定发光性能。
减少温度带来的性能变化
温度过高可能加速LED老化，良好的散热设计有助于降低光衰风险。
提升长期运行稳定性
汽车灯具、工业设备等产品通常需要长时间工作，因此热管理能力是重要考量因素。
3535陶瓷灯珠、5050陶瓷灯珠如何选择？
不同尺寸规格的陶瓷灯珠适用于不同应用需求。
| 型号 | 特点 | 常见应用 |
|---|---|---|
| 2016陶瓷灯珠 | 体积较小，适合高密度布局 | 精密设备 |
| 2525陶瓷灯珠 | 尺寸适中，可靠性应用较多 | 显示设备、照明 |
| 3535陶瓷灯珠 | 综合性能较均衡 | 汽车灯、工业照明 |
| 5050陶瓷灯珠 | 封装面积较大 | 高亮照明应用 |
3535陶瓷灯珠适合哪些应用？
3535陶瓷灯珠尺寸适中，通常具有：
- 较好的散热空间；
- 方便自动化贴装；
- 多种功率配置选择。
在汽车照明、工业设备以及机器视觉领域，3535规格较为常见。
5050陶瓷灯珠适合什么场景？
5050陶瓷灯珠封装尺寸更大，通常用于对光输出要求较高的场景。
实际选择时，需要结合：
- 驱动电流；
- 散热结构；
- 安装空间；
- 光学设计要求。
陶瓷LED灯珠焊接工艺注意事项
陶瓷LED灯珠虽然具有较好的耐温性能，但生产焊接过程仍会影响最终可靠性。
常见回流焊参考条件：
| 项目 | 建议范围 |
|---|---|
| 回流焊峰值温度 | 240-260℃ |
| 预热温度 | 约150℃ |
| 升温速度 | 小于3℃/秒 |
| 冷却速度 | 小于4℃/秒 |
具体参数需要根据锡膏类型、设备条件以及产品要求进行调整。
常见焊接问题
虚焊问题
可能原因：
- 锡膏量不足；
- 回流焊温度不合适；
- 焊盘设计不合理。
改善方式：
- 调整锡膏印刷工艺；
- 优化焊接曲线；
- 检查焊盘设计。
陶瓷开裂问题
可能原因：
- 温度变化过快；
- 安装过程受到机械冲击；
- 产品受力不均。
改善方式：
- 控制升降温速度；
- 避免外力碰撞；
- 使用合理安装方式。
陶瓷灯头接线方法与安全规范
陶瓷灯头通常应用于高温照明环境，安装时需要关注电气安全和耐热要求。
常见接线方式：
| 线路 | 连接位置 |
|---|---|
| 火线L | 中心触点 |
| 零线N | 螺纹外壳 |
| 地线PE | 金属外壳（部分产品） |
安装过程中建议注意：
- 使用耐高温电线；
- 检查线路绝缘状态；
- 确保接线牢固；
- 避免线路长期受热老化。
AEC-Q102陶瓷灯珠在汽车行业中的应用
汽车LED光源需要适应复杂环境，因此可靠性和热管理能力是重要考量因素。
汽车前照灯
前照灯通常需要：
- 较高亮度输出；
- 长时间工作能力；
- 稳定光效表现。
陶瓷封装结构可以帮助改善热传递表现。
日间行车灯
日间行车灯需要频繁开启和关闭，通常关注：
- 响应速度；
- 光色一致性；
- 长期稳定性。
尾灯和信号灯
尾灯系统通常关注：
- 光线均匀性；
- 响应表现；
- 产品寿命。
随着新能源汽车和智能汽车的发展，汽车电子系统对可靠LED光源的需求持续增加。
恒彩电子AEC-Q102陶瓷灯珠产品特点
恒彩电子专注LED灯珠研发、生产及应用方案服务，产品覆盖SMD LED灯珠、陶瓷LED灯珠、大功率LED光源以及RGB/RGBW光源。
在LED封装生产过程中，企业通常需要关注：
- 自动化制造能力；
- 封装工艺控制；
- 产品检测流程；
- 应用验证能力。
针对不同应用场景，LED光源需求存在差异：
- 汽车项目关注可靠性和稳定性；
- 机器视觉关注波长参数；
- 植物照明关注光谱设计。
因此，供应商是否具备定制开发和技术配合能力，也是项目选型时需要考虑的因素。
如何选择可靠的AEC-Q102陶瓷LED灯珠供应商？
选择供应商时，可以从以下几个方面进行评估。
查看可靠性测试资料
重点确认：
- AEC-Q102相关测试文件；
- 高温寿命数据；
- 温度循环结果；
- 湿热测试记录。
完整测试资料能够帮助判断产品是否适合目标应用环境。
了解封装生产能力
具备自主封装能力的供应商，通常更容易控制：
- 原材料选择；
- 生产流程；
- 产品一致性；
- 批量交付能力。
是否支持项目定制
不同应用对LED参数要求不同。
例如：
- 汽车照明关注可靠性；
- 机器视觉关注波长精准度；
- 植物照明关注光谱配置。
供应商能否根据应用需求提供技术支持，也是选型的重要参考。
AEC-Q102陶瓷灯珠常见问题
AEC-Q102陶瓷灯珠和普通陶瓷灯珠有什么区别？
普通陶瓷灯珠主要关注散热性能，而AEC-Q102陶瓷灯珠还需要关注汽车级可靠性验证要求，两者关注重点不同。
陶瓷LED灯珠散热一定比普通灯珠好吗？
陶瓷材料通常具有较好的导热性能，但实际散热效果还取决于封装设计、散热结构、驱动方式以及使用环境。
3535陶瓷灯珠最大功率是多少？
3535陶瓷灯珠常见应用范围约为3W-5W，具体功率需要结合散热条件、驱动方式和工作环境确定。
汽车LED必须使用AEC-Q102陶瓷灯珠吗？
不同汽车项目的标准要求存在差异。对于高可靠汽车电子项目，AEC-Q102通常会作为重要参考依据。
AEC-Q102陶瓷灯珠寿命受哪些因素影响？
LED寿命通常与多个因素有关，包括：
- 工作温度；
- 驱动电流；
- 散热设计；
- 使用环境；
- 产品封装结构。
实际寿命需要根据具体应用条件评估。
