rgb灯珠与控制器合封(RGB灯珠灯驱一体技术解析)

RGB灯珠与控制器合封通过将LED芯片和控制IC集成在同一封装结构内，实现单颗灯珠独立控制。本文介绍其工作原理、与普通RGB灯珠区别、应用场景以及选型时需要关注的关键因素。

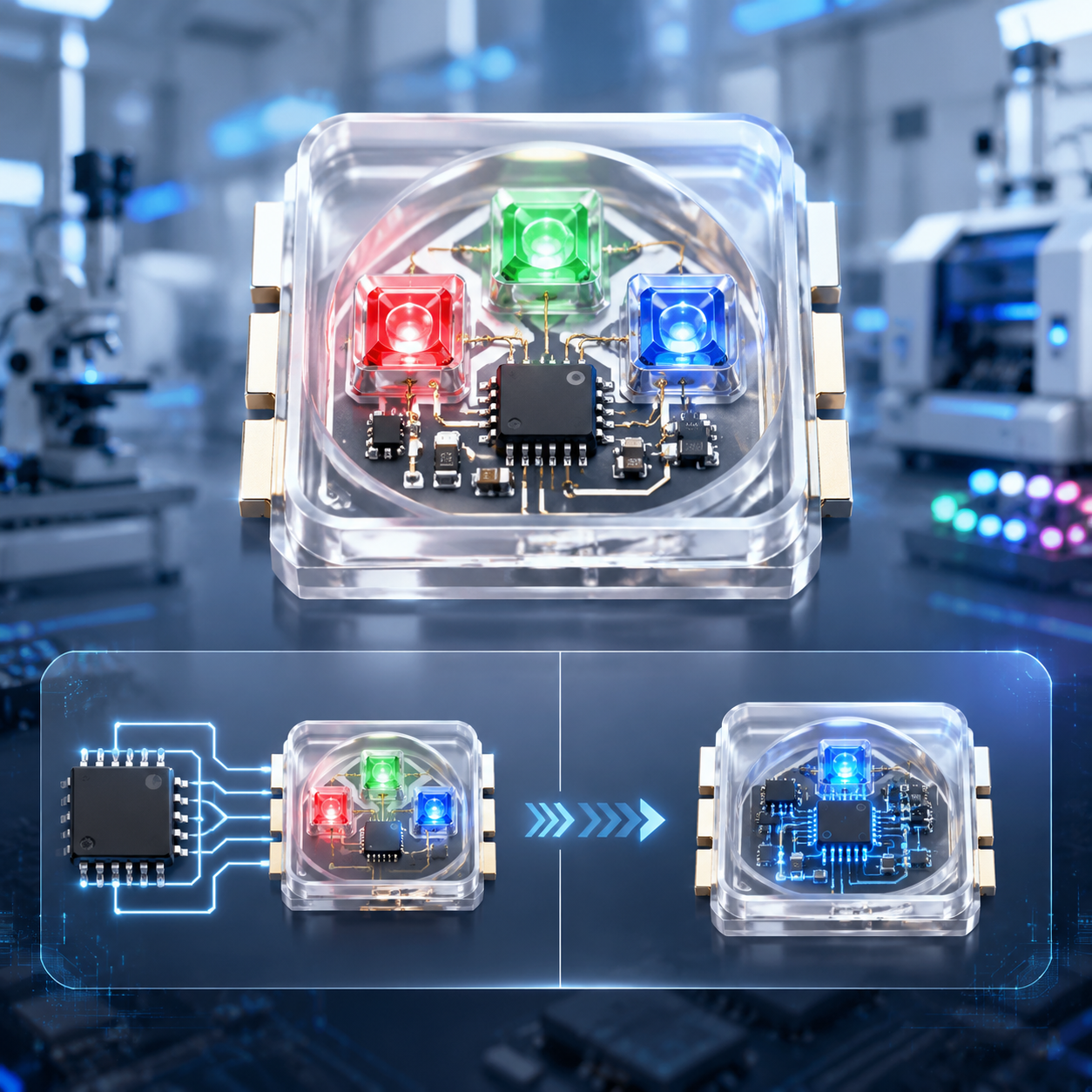

RGB灯珠与控制器合封是什么？

RGB灯珠与控制器合封的定义

RGB灯珠与控制器合封，也称为RGB灯珠灯驱一体技术，是将红、绿、蓝三色LED芯片、控制IC以及驱动电路集成到同一个LED灯珠内部的一种封装方式。

其内部通常包含：

• 红色LED芯片（Red）
• 绿色LED芯片（Green）
• 蓝色LED芯片（Blue）
• 控制IC
• 驱动电路

传统RGB灯珠主要负责发光，需要通过外部控制器调整颜色和亮度。而合封RGB灯珠内部已经集成控制模块，可以接收数据并完成颜色控制，使每颗灯珠具备独立运行能力。

简单来说：

• 普通RGB灯珠： 灯珠负责发光，控制功能由外部电路完成。
• 合封RGB灯珠： 灯珠内部集成控制功能，实现发光与控制一体化。

为什么叫RGB灯珠灯驱合一？

传统LED照明系统通常需要分别设计：

• LED发光芯片
• 控制芯片
• 外围驱动线路

RGB灯珠与控制器合封后，控制IC直接集成在灯珠内部，减少了外围元器件数量，使整体电路设计更加紧凑。

这种结构常被称为“LED+Driver Integrated”，即LED光源与驱动控制功能集成。

对于空间受限的产品，例如智能灯带、装饰灯具、汽车氛围灯等应用，灯驱合一方案可以降低布线复杂度，提高设计灵活性。

RGB合封灯珠与普通RGB灯珠有什么区别？

核心区别对比

RGB合封灯珠最大的特点是支持单点控制。

例如在一条RGB灯带中：

• 第一颗灯珠显示红色；
• 第二颗灯珠显示蓝色；
• 第三颗灯珠显示绿色。

通过连续的数据控制，可以实现渐变、追逐、流水、音乐同步等动态效果。

RGB合封灯珠有哪些优势？

减少外围电路设计

由于控制IC已经封装在灯珠内部，产品设计时可以减少部分外围控制元件。

主要变化包括：

• PCB布局更加简单；
• 产品结构更加紧凑；
• 灯珠安装更加方便。

对于小型电子产品或空间有限的照明设备，这种结构具有一定优势。

支持单颗灯珠独立控制

普通RGB方案通常只能控制一组灯珠同步变化，而合封RGB灯珠能够根据数据指令控制单颗灯珠颜色。

常见效果包括：

• 彩虹变化；
• 跑马灯效果；
• 动态装饰效果；
• 场景灯光切换。

方便连接智能控制系统

RGB合封灯珠可以与不同控制系统配合使用，例如：

• MCU控制系统；
• WiFi模块；
• 蓝牙控制模块；
• 智能家居平台。

通过这些方式，用户可以实现手机端调节颜色、亮度和灯效模式。

常见RGB合封灯珠方案有哪些？

WS2812B RGB合封方案

WS2812B是应用较广泛的一类智能RGB灯珠方案，通常采用5050封装形式，并将控制IC集成在灯珠内部。

主要特点包括：

• 单线数据传输；
• 支持级联控制；
• 控制方式简单；
• 开发资料较多。

常用于：

• RGB灯带；
• 创意照明；
• DIY灯光项目。

SK6812 RGBW方案

SK6812与WS2812B结构类似，在RGB基础上增加了独立白光芯片。

RGBW方案相比单纯RGB混光，可以提供更自然的白光表现，因此更适合：

• 智能家居照明；
• 商业空间装饰；
• 对白光效果有要求的照明产品。

WS2812B和SK6812如何选择？

如果项目主要关注彩色动态效果，WS2812B通常可以满足需求；如果需要更自然的白光照明效果，可以考虑RGBW方案。

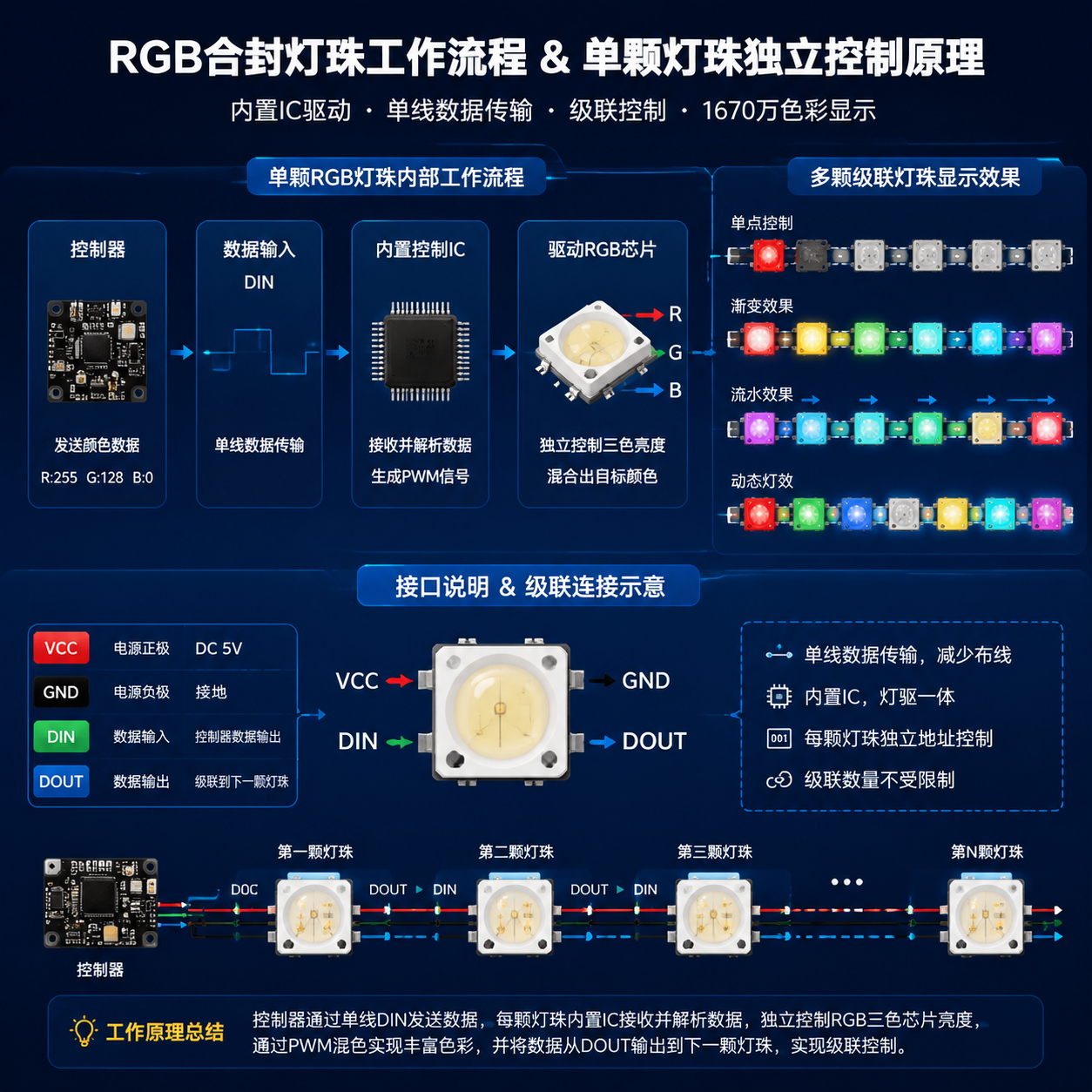

RGB灯珠与控制器合封的工作原理

内部结构组成

RGB合封灯珠内部通常包含：

• RGB三色LED芯片；
• 控制IC；
• 数据锁存模块；
• 信号处理模块；
• 驱动电路。

工作过程如下：

控制器发送颜色数据。

↓

灯珠接收数据。

↓

内部控制IC解析指令。

↓

驱动RGB芯片发出对应颜色。

↓

剩余数据继续传输至下一颗灯珠。

通过这种方式，多颗灯珠可以形成连续控制。

单线数据控制方式

常见RGB合封灯珠接口包括：

相比传统RGB灯珠需要多路控制线的方式，合封方案通常可以减少连接线路。

RGB合封灯珠接线需要注意什么？

确认数据方向

RGB合封灯珠通常区分：

• DIN数据输入端；
• DOUT数据输出端。

连接方向错误可能导致灯珠无法正常工作或数据传输异常。

保证供电稳定

随着灯珠数量增加，供电能力会影响整体效果。

实际应用中可能出现：

• 后端亮度降低；
• 颜色变化异常；
• 灯光闪烁。

常见处理方式包括：

• 增加电源注入；
• 优化线路长度；
• 提升供电能力。

做好保护设计

为了提高运行稳定性，可以根据应用需求增加：

• 滤波电容；
• 数据保护电阻；
• 散热结构。

具体设计需要结合灯珠数量、电源环境和使用场景进行调整。

RGB灯珠控制器和控制板的作用

RGB控制器主要功能

RGB控制器负责生成控制数据，并发送给灯珠，相当于整个灯光系统的数据处理中心。

主要功能包括：

• 调节颜色；
• 控制亮度；
• 设置动画模式；
• 管理灯效变化。

常见控制方式

MCU控制

常见开发平台包括：

• Arduino；
• ESP32。

适用于产品开发测试和智能硬件项目。

无线控制

包括：

• WiFi控制；
• 蓝牙控制。

常用于智能家居灯具和移动端控制产品。

专业灯光控制

例如：

• DMX512控制系统。

主要应用于舞台灯光和大型商业照明项目。

RGB灯珠与控制器合封有哪些应用？

智能家居照明

RGB合封灯珠常用于：

• 氛围灯；
• 智能灯带；
• 装饰照明。

通过颜色和亮度变化，可以满足不同空间的灯光需求。

舞台和商业空间

在舞台、酒店、商场等环境中，RGB合封灯珠可以实现：

• 动态颜色变化；
• 多区域控制；
• 场景切换。

这类应用通常更关注灯效丰富度、控制稳定性以及长期运行可靠性。

汽车氛围灯

汽车内饰照明越来越重视个性化体验，RGB合封灯珠可以应用于：

• 门板装饰灯；
• 仪表氛围灯；
• 座舱灯光系统。

通过独立控制不同区域，可以实现多种内饰灯光效果。

LED显示和创意照明

由于具备单点控制能力，RGB合封灯珠也可应用于：

• 创意灯具；
• 小型显示模块；
• 展示设备。

选择RGB合封灯珠供应商需要关注什么？

封装工艺能力

RGB灯珠不仅需要实现颜色控制，还需要保持长期稳定运行。

选型时可以重点关注：

• 颜色一致性；
• 光衰表现；
• 封装可靠性；
• 批量生产稳定性。

芯片和材料品质

LED灯珠性能与多个材料和工艺环节有关，包括：

• LED芯片；
• 荧光粉材料；
• 支架结构；
• 固晶工艺；
• 封装胶材。

不同材料和工艺会影响亮度、寿命以及颜色表现。

定制开发能力

不同应用对RGB灯珠的需求存在差异，例如：

• RGB版本；
• RGBW版本；
• 高亮方案；
• 特殊尺寸；
• 特殊波长产品。

具备研发能力的厂家可以根据项目需求调整封装方案。

恒彩电子RGB灯珠与控制器合封方案

深圳市恒彩电子有限公司专注LED灯珠研发、生产与应用方案开发，产品涵盖多种LED光源类型，包括：

• SMD2835；
• SMD5050；
• EMC3030；
• RGB灯珠；
• RGBW灯珠；
• 陶瓷大功率LED灯珠。

针对RGB灯珠与控制器合封应用，可提供RGB、RGBW等封装方案，并根据不同应用需求进行LED光源开发。

在生产过程中，产品一致性、封装稳定性以及批量生产能力是影响最终应用效果的重要因素。

RGB灯珠与控制器合封常见问题

RGB灯珠与控制器合封有什么好处？

主要优势是将控制功能集成到灯珠内部，减少外围电路，同时支持单颗灯珠独立控制，更容易实现复杂灯效。

RGB合封灯珠需要几个接口？

常见接口包括：

• 电源正极；
• 地线；
• 数据输入。

部分产品还具有数据输出接口，用于灯珠级联。

RGB合封灯珠可以连接多少颗？

实际数量取决于：

• 控制器处理能力；
• 电源功率；
• 数据刷新速度；
• 产品结构设计。

需要根据具体应用方案进行计算。

RGB和RGBW有什么区别？

RGB通过红、绿、蓝三种颜色混合产生不同色彩。

RGBW在RGB基础上增加独立白光芯片，因此白光效果通常更加自然，更适合需要照明功能的应用。

RGB合封灯珠为什么会偏色？

常见原因包括：

• 供电电压不足；
• 电源稳定性不足；
• 控制参数设置异常；
• 灯珠一致性问题。

排查时需要结合供电系统、控制程序以及灯珠品质进行分析。
