本文系统解析紫外led的工作原理、波长分类及电气参数，对比传统汞灯差异，并提供驱动芯片选择与散热设计建议，助您规避选型误区。
在工业固化、杀菌消毒及精密检测中，紫外led已逐步取代传统汞灯。然而，由于不同波长的光电转换效率差异大、散热要求极高，选型不当极易导致灯珠光衰或烧毁。本文将深入探讨不同波段紫外led的技术特性、电气驱动要点及封装工艺，为您提供切实可行的选型参考。

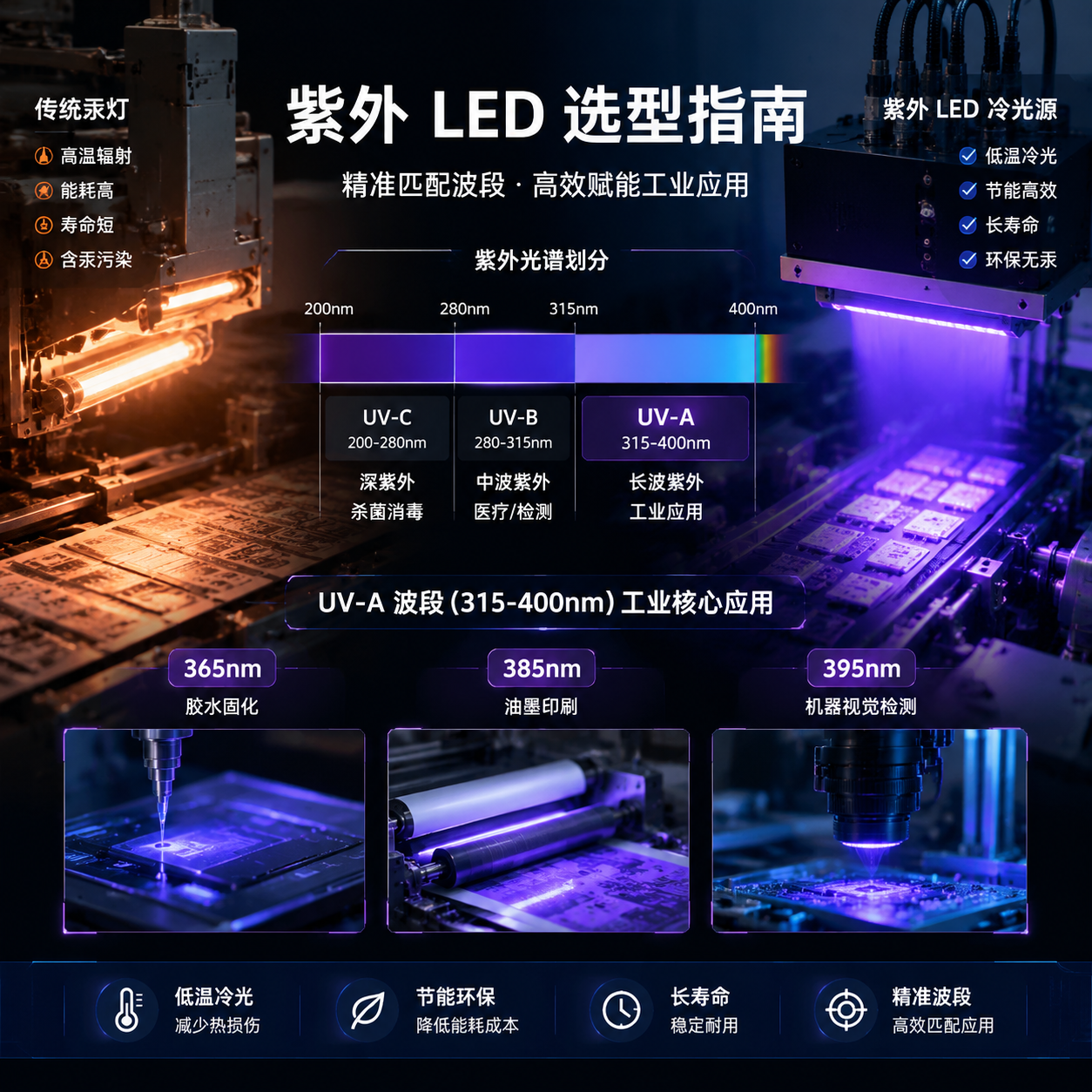

紫外led的波长分类与技术特性
紫外led（UV LED）作为一种半导体发光器件，其发射的光波长通常在400纳米以下。根据应用领域的不同，主要分为以下三个波段：
- UV-A（315-400 nm）：常见波长包括365nm、385nm和395nm。该波段光子能量适中，穿透力强，广泛应用于工业胶水固化、油墨印刷、机器视觉检测及防伪识别。
- UV-B（280-315 nm）：主要应用于医疗光疗（如皮肤病治疗）及植物生长调节。因其光效相对较低，目前市场多采用定制化大功率陶瓷封装。
- UV-C（200-280 nm）：具有极高的光子能量，能直接破坏细菌与病毒的DNA/RNA分子结构，常用于空气净化、水处理及表面接触式杀菌。
紫外led与传统汞灯的多维度对比
在实际工业替代升级中，紫外led在寿命、效率和环保性上表现出显著的替代优势：
| 对比维度 | 紫外led | 传统汞灯 | 选型考量 |
|---|---|---|---|
| 工作寿命 | 10,000 - 30,000+ 小时 | 1,000 - 3,000 小时 | 降低系统维护与灯管更换的综合成本。 |
| 启动特性 | 瞬时响应（微秒级），支持频繁开关 | 需5-15分钟预热及冷却时间 | 提升流水线自动化配合度与生产效率。 |
| 环保合规 | 100%无汞，无臭氧产生 | 含有毒重金属汞，产生臭氧 | 符合RoHS及《水俣公约》等国际环保法规。 |
| 热辐射量 | 几乎无红外热辐射，属冷光源 | 产生大量红外热量，需强力风冷 | 适合薄膜、塑料等热敏感材料的加工。 |
| 能耗表现 | 能效高，综合省电50% - 80% | 功耗极大，光电转换率低 | 大幅降低长期运行的电力消耗。 |
对于高精密制造场景，如手机屏幕贴合或精密电子元器件点胶，传统汞灯的高温会使基材变形。采用紫外led作为冷光源，配合即开即关的特性，不仅能精准控制固化能量，还能避免热损伤，确保产品良率。
紫外led的电气参数与恒流驱动设计
紫外led的伏安特性呈非线性，且其阻值随温度升高而降低。若采用恒压源供电，一旦灯珠升温，电流将呈指数级上升，造成热击穿（烧灯）。因此，必须采用高精度恒流源进行驱动。
以下为行业主流紫外led灯珠的典型电气规格参数：
- 365nm UV-A灯珠（日亚化学类规格）：典型工作电流500mA，正向电压（Vf）约3.9V，输出光功率约780mW。
- 365nm UV-A灯珠（首尔半导体类规格）：最大工作电流可达1000mA，正向电压约3.7V，输出光功率约1800mW。
- 280nm UV-C杀菌灯珠：典型工作电流350mA，正向电压较高（约5.2V），输出光功率约135mW。
- 恒彩电子 3535陶瓷UV 365nm灯珠：工作电流支持500mA至1000mA，正向电压在3.2V至4.0V之间，光功率可达400mW至1000mW，具备60度等多种发光角度。
设计风险提示在设计驱动电路时，恒流芯片的转换效率应优于90%，并需具备过温保护（OTP）、开路保护（OVP）及短路保护功能。在多路并联设计中，应避免由于均流不均导致局部灯珠过载。
紫外led芯片与封装灯珠的结构解析
在半导体供应链中，芯片与封装灯珠代表着不同的制造阶段。芯片（Die）是发光的核心源，尺寸通常在数十密耳（mil）级别。而灯珠则是将芯片进行物理与电气保护后的成品器件。

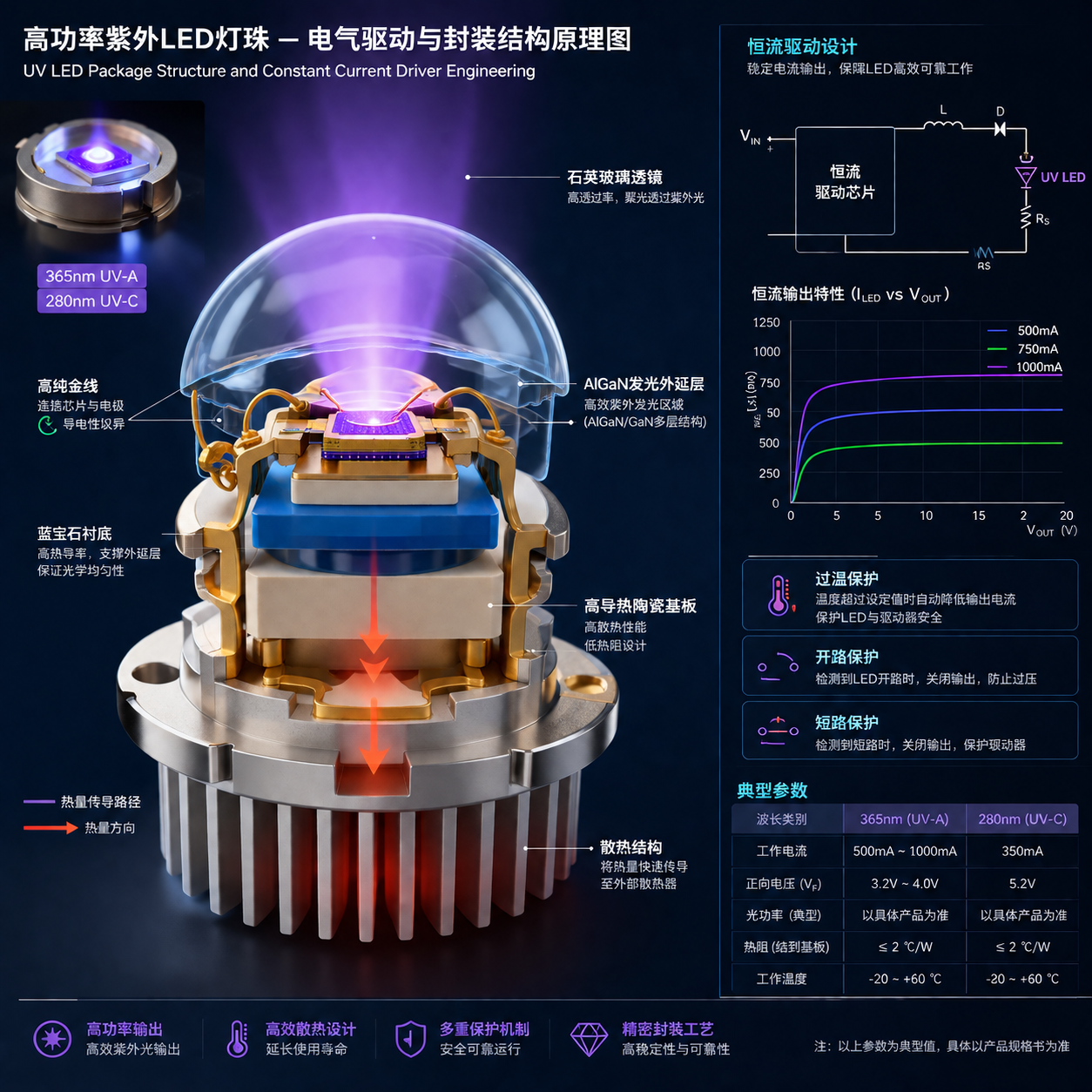

一个高性能的紫外led封装灯珠，其核心组成部分包括：
- 蓝宝石衬底：用于生长AlGaN（铝镓氮）外延材料的基础介质。
- 发光外延层：通过调整铝（Al）的组分比例，决定灯珠发射的特定紫外波长。
- 高纯金线：实现芯片电极与外部基板引脚的电气互连。
- 高导热陶瓷基板：氮化铝（AlN）等陶瓷材料具有极高的热导率，是释放芯片热量的核心通道。
- 石英玻璃透镜：因有机硅胶在深紫外（尤其是UV-C）照射下极易老化、发黄，高可靠性的紫外led通常采用石英玻璃或特种无机透镜进行气密性封装。
行业专家观点行业研究指出，紫外LED封装的难点在于材料的耐受性。由于高能紫外光（尤其是UV-C波段）对有机封装材料具有极强的降解作用，采用全无机封装配合高导热陶瓷基板，是延长器件寿命、控制光衰的必然选择。
全球紫外led主流制造与封装格局
目前，紫外led产业链呈现出国际品牌与中国制造协同发展的格局。日亚化学（Nichia）、斯坦雷（Stanley）及首尔半导体（Seoul Viosys）在芯片外延技术及大功率封装领域起步较早，专利壁垒高，产品性能稳定，常用于对一致性要求极高的科研与高端工业设备。
近年来，以三安光电为代表的中国本土半导体企业在芯片效率上取得了突破性进展。同时，在封装端，诸如恒彩电子等专注于高可靠性LED封装的厂家，依托全自动无尘生产线与成熟的SMT贴片工艺，为中高端工业固化及检测设备提供了兼具长寿命与高性价比的紫外led组件及PCBA一体化解决方案。
紫外led核心应用场景分析
- 工业固化：在UV油墨印刷、电子点胶、光学贴合等行业，365nm与395nm的紫外led能在数秒内激发光固化树脂中的引发剂，实现快速定型。
- 表面与水体杀菌：高功率UV-C灯珠集成于过流式净水设备、空气净化器及便携消毒设备中，通过破坏病原体遗传物质实现物理消杀。
- 机器视觉与荧光检测：在自动化生产线中，利用365nm紫外led照射工件，能够使荧光防伪标识或表面微小裂纹产生显性反射，便于AOI（自动光学检测）系统进行高精度识别。
紫外led选型与检测技术要点
1. 核心性能检测方法
- 光谱波长测试：使用高精度积分球与光谱仪，验证峰值波长（Peak Wavelength）与半波宽（FWHM）。波长偏差若超出±3nm，可能导致光化学反应效率锐减。
- 光功率实测：评估灯珠在额定电流下的辐射通量（mW），而非单纯关注电功率，光功率的高低直接决定了固化或杀菌的实际效率。
- 高温老化测试：在高温环境下进行连续通电老化（通常为1000小时以上），监测其光输出维持率，用以评估器件的长期可靠性。
2. 选型防坑要点
- 散热设计是重中之重：紫外led的光电转换效率较低，未转化为光能的电能几乎全部转化为热能。必须采用热电分离的陶瓷基板，并确保散热片与基板之间涂抹高导热硅脂。
- 波长与物料需严格匹配：不同的光敏胶、油墨或光引发剂有其特定的吸收光谱。选型前须与材料供应商确认所需波长，避免因波长不匹配导致无法固化。
- 严格执行安全防护：紫外光对人眼角膜及皮肤有极强的辐射伤害。在测试及设备调试过程中，严禁裸眼直视点亮的灯珠，必须佩戴防紫外线安全护目镜。
常见问题解答（FAQ）
紫外led与普通照明LED有什么区别？
普通LED发射可见光，主要用于照明或显示；而紫外led发射的是波长在400nm以下的不可见光，其能量更高，主要用于引发光化学反应（如固化、催化）或破坏生物DNA结构（如杀菌），不适用于日常照明。
365nm与395nm波段在固化应用中如何抉择？
365nm波长较短，光子能量更高，对涂层内部的穿透力更强，适合深层固化及高精度防伪检测；395nm波长较长，通常电光转换效率略高，适合表面快速固化。实际选型应依据固化材料（树脂/油墨）的吸收光谱确定。
如何有效延长紫外led灯珠的使用寿命？
关键在于控制结温（Junction Temperature）。设计中需确保良好的热传导路径，如使用高导热铝基板、增大散热器面积，并使用高精度的恒流驱动芯片，避免过流和电压浪涌。
