无影灯(手术室照明原理解析与选型指南)

2026-07-28 21:56:28

技术部张工

LED技术

1000次阅读

手术室无影灯如何淡化阴影？本文解析医用无影灯工作原理、LED与卤素灯区别，并提供客观的医院设备选购与核心光源评估标准。

在外科手术与临床治疗中，手术无影灯是保障视野清晰、避免视觉盲区的关键医疗设备。虽然名为“无影”，但其物理本质并非让阴影彻底消失，而是通过多光源交叉投射，将本影淡化至肉眼几乎无法察觉的程度。选择高品质的手术照明设备，对提升手术安全性、降低医护人员视觉疲劳具有重要意义。

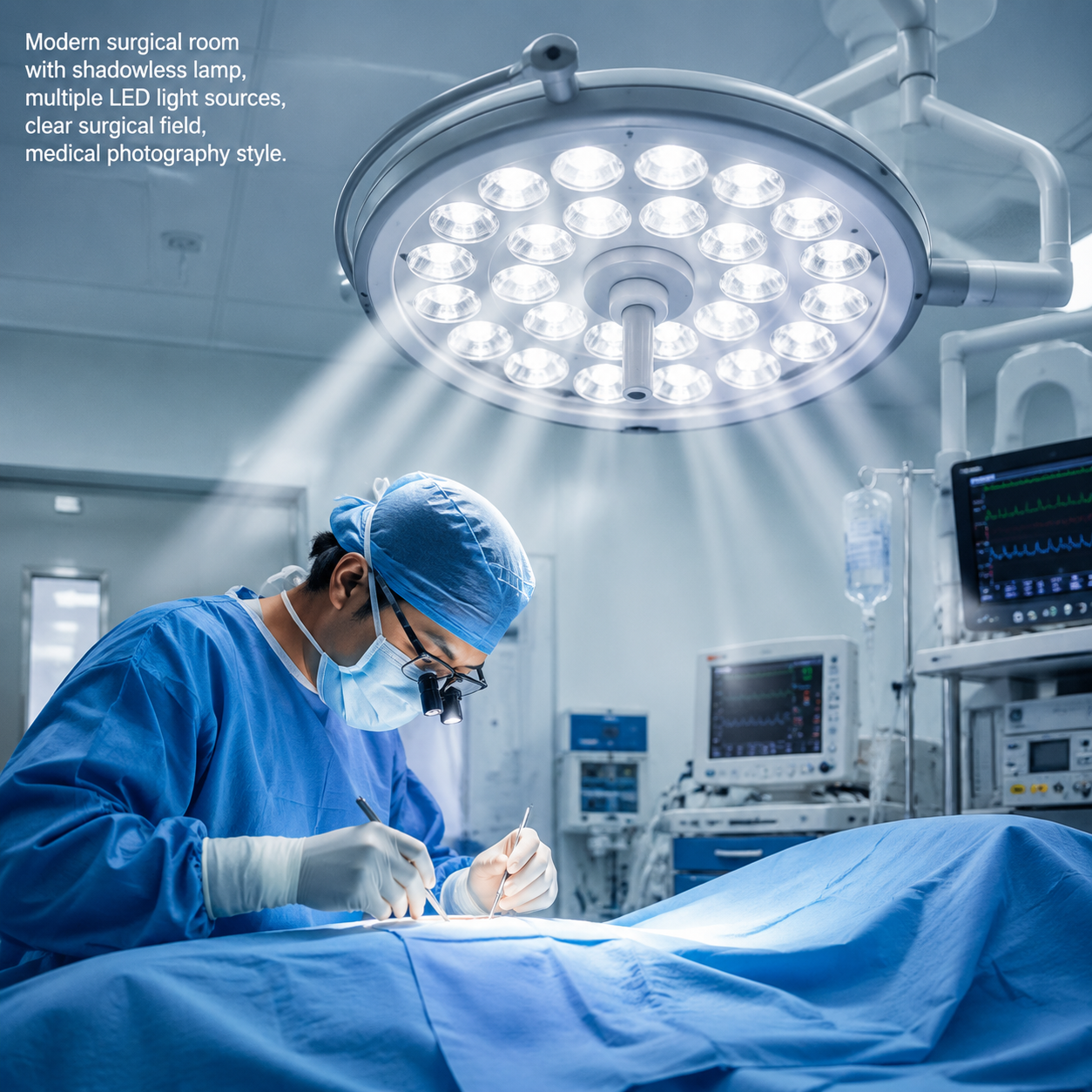

现代手术室中，医生在无影灯下进行精细操作，多光源交叉投射确保术野清晰，淡化阴影

1. 手术无影灯的核心作用与医疗器械分类

临床手术的视觉保障

在外科手术中，医生需要清晰辨识切口深处的细微组织结构、血管及神经。若使用普通照明设备，医生的头部、手部或手术器械会遮挡光线，在术野（手术视野）形成暗区。手术无影灯的设计初衷即为解决这一痛点，它能提供高亮度、无眩光的均匀光线，确保术野在任何角度都保持明亮清晰。

医疗器械的监管分类

在我国，手术无影灯属于国家严格监管的第二类医疗器械。由于手术室环境直接关系到患者的生命安全，照明设备的运行稳定性、温升控制以及电气安全性都有着极高的准入标准。任何合格的无影灯在投入临床使用前，均需通过严格的医疗器械注册审批与安全检测。

结构设计与优质原材料

为确保在手术室环境中长期稳定运行，无影灯的选材工艺十分考究：

外壳与悬吊系统：通常采用轻量化、高强度的铝合金，既方便医护人员灵活调整角度，又具备优异的物理散热性能。
光学防护：灯头前端安装高透光率的光学防爆玻璃，在保护内部发光元件的同时，避免光线折射失真。
电路与导热：内部电路板多采用高导电、高导热的铜基覆铜板，确保热量迅速导出。
核心光源封装：发光芯片内部常采用高纯度金线进行电气连接，保障电流传输的稳定，降低因断线导致熄灭的风险。

2. 无影灯的工作原理：多光源几何叠加

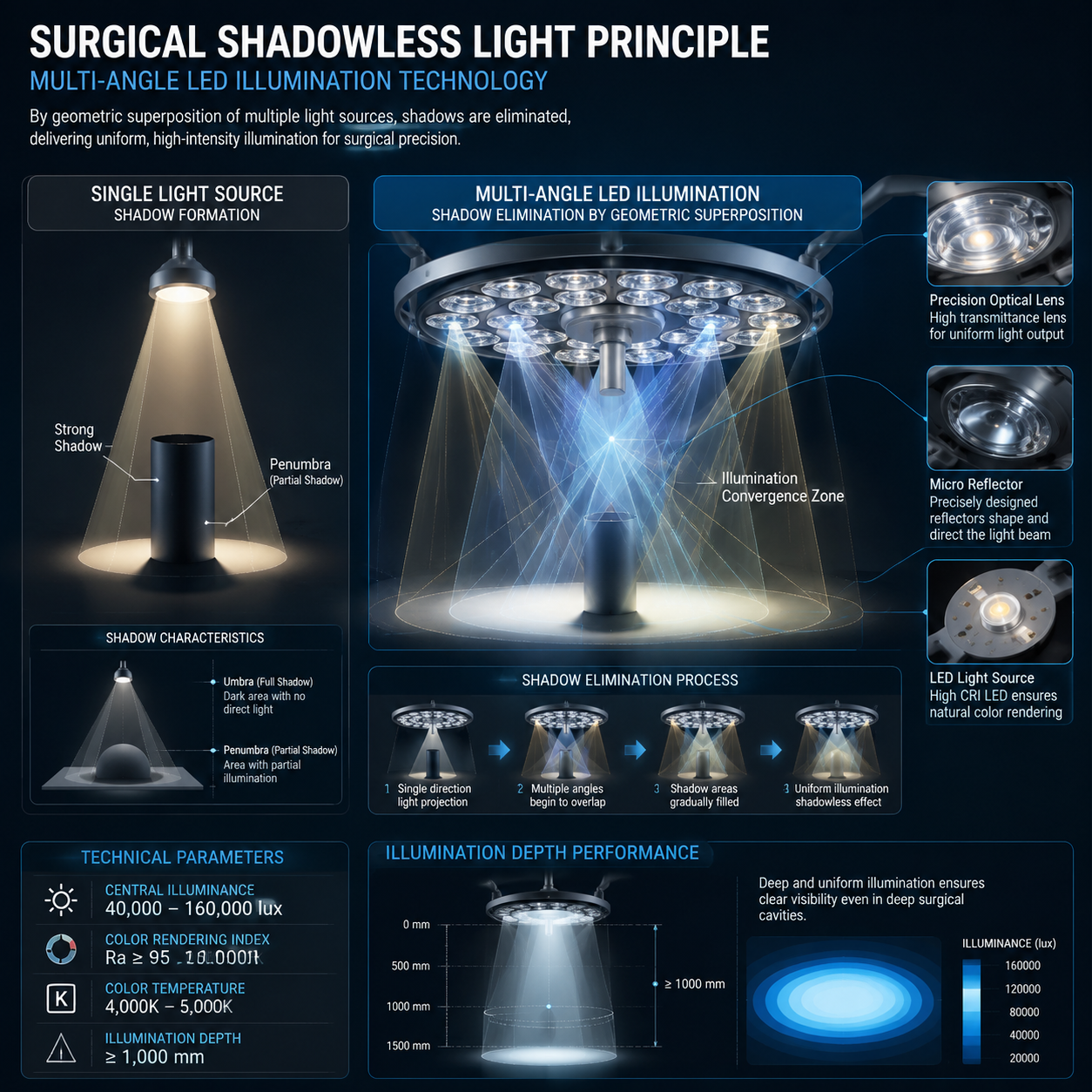

手术无影灯多光源几何叠加工作原理示意图，展示光线如何消除阴影并标注关键技术指标

物理学中的阴影形成

光在均匀介质中沿直线传播。当光线照射到不透明物体（如医生的头部或器械）时，会在物体背光面形成阴影。阴影分为两个部分：完全无光照射的黑暗区域称为本影，周围有部分光线照射、半明半暗的区域称为半影。手术照明的核心任务，就是最大程度消除本影。

多光源重叠的消影机制

消灭本影的物理方法是多角度补光。当单一光源产生阴影时，若引入另一个方向的光源，即可将该阴影区域照亮。无影灯正是利用这一原理，将多个发光体围绕灯盘呈环形排列，使不同角度的光线交错投射至手术区域。此时，即使部分光线被遮挡，其余方向的光线依然能补充进来，使本影区域转化为极淡的半影。

精密的光学几何设计

现代无影灯不仅是简单地排列灯珠，而是通过复杂的数学模型进行光学设计。通过微型反射镜或精密透镜，将成百上千个微小发光点的光束精确聚焦于一点。光学工程设计表明，通过多光源在空间中的交叉几何投射，能够实现极高的阴影稀释率，确保在深部创口操作时视野依旧明亮。

3. “无影度”的科学定义与临床体验

物理极限与行业误区

从物理学角度来看，“绝对无影”是不存在的。无影灯的真实效果是“淡化阴影”。医疗器械行业用无影度这一技术指标来客观衡量设备的消影能力。在标准测试中，会使用特定尺寸的遮挡板置于光源下方，测量底部残留的照度百分比。高品质的设备在单板或双板遮挡下，依然能保持足够比例的原始照度。

实际手术中的视觉反馈

在长达数小时的手术中，医生的姿态会不断调整。若无影灯的无影度不足，医生稍微俯身就会导致术野变暗，影响操作判断。高无影度的照明系统能提供持续、恒定的视觉反馈，使医生在专注于手术缝合或解剖剥离时，免受光影变幻的干扰，有效降低眼部疲劳。

4. LED无影灯与传统卤素灯的性能对比

评估维度	传统卤素无影灯	现代LED无影灯
发光原理	热辐射发光（灯丝加热）	半导体发光（冷光源）
温升控制	辐射热量高，易导致术野干燥及脱水	几乎无红外辐射，温升极低
使用寿命	通常约 1,000 - 2,000 小时	可达 50,000 - 60,000 小时
光衰与维护	光衰快，需频繁更换灯泡	性能稳定，维护成本极低
光线品质	色温偏暖，显色性受限	色温可调，显色指数高

医院设备的升级趋势

由于卤素灯发热量大，容易导致手术室温度升高，增加患者伤口感染的风险，且维护成本高昂，目前已基本被市场淘汰。LED无影灯凭借冷光源、长寿命、低能耗以及高显色性的绝对优势，成为新建手术室和旧房改造的首选。

5. 医用无影灯的关键技术指标

中央照度（Central Illuminance）

中央照度是指光斑中心最亮区域的照度，单位为勒克斯（lux）。行业标准规定，手术无影灯的中央照度通常在 40,000 至 160,000 lux 之间。照度不足会限制深部视野，而过度明亮则会产生眩光，导致医生视觉疲劳。

显色指数（CRI）与色温

显色指数（Ra）：衡量光源还原物体真实颜色能力的指标，满分为100。手术无影灯的 Ra 需达到 95 以上，尤其是针对红色和深红色的显色指数（R9），必须保持高水平，以便医生准确区分血液、肌肉和不同病变组织。
色温（Color Temperature）：通常建议在 4000K 至 5000K 之间，呈现自然白光，既能保证视觉敏锐度，又符合人眼视觉习惯。

照明深度（Illumination Depth）

手术往往需要在腹腔或胸腔等深部腔体中进行。照明深度是指光束在纵向空间内保持有效照度的范围。优质设备的照明深度可达 1000 毫米以上，确保光线能够直达深部术野底端，无需频繁手动调节灯头高度。

6. 多元化医疗应用场景评估

综合外科手术室

在进行心胸外科、神经外科等高难度、长时间的手术时，对无影灯的稳定性和无影度要求极高。通常采用双灯头（子母灯）吊式配置，提供大面积、高深度的重叠照明，确保长时间不间断稳定工作。

牙科与整形美容科

牙科诊所：口腔空间狭窄，需要光斑较小、定位精准且不刺眼的专用无影灯。
整形美容：精细缝合对颜色还原度要求极高，高显色性的无影灯有助于医生判断皮肤色差与切口对合情况。

门诊检查与急救室

这些场景多使用移动式单头无影灯，其特点是体积小、移动方便、即插即用，能够快速为伤口处理或紧急检查提供高品质的局部照明。

7. 高质量手术无影灯采购实用指南

明确临床科室需求

采购部门应根据科室的实际手术类型进行选型。普通门诊和妇检可选择单头移动式或壁挂式检查灯；而大型手术室则必须配置吊式双灯头，并根据层流净化手术室的要求，选择流线型、阻力小的灯头外形，以减少对空气净化气流的干扰。

评估悬吊与机械臂系统

机械臂的稳定性直接影响使用体验。高品质的平衡臂推拉应顺滑阻尼适中，定位精准且无漂移现象。此外，中心操作手柄应支持快速拆卸，以便进行高温高压灭菌消毒，满足无菌操作规范。

考察核心发光芯片的品质

发光芯片（LED灯珠）是无影灯的灵魂。选用光衰小、散热好、光谱连续性强的芯片，能从源头上保证光线品质与设备寿命。在评估供应链时，应关注光源元器件的封装工艺与技术标准。

大型手术室中双灯头吊式无影灯系统，医生团队进行复杂外科手术，展示设备选型与应用场景

8. 全球与中国手术照明市场发展趋势

市场规模持续扩张

伴随全球人口老龄化及外科手术量的增加，手术照明设备市场稳步增长。行业数据显示，预计到2025年，全球手术灯市场规模将达到 18.5 至 20.3 亿美元，并在2026年突破 20 亿美元大关。存量市场中，传统卤素灯向LED灯的替换仍在持续。

中国“医疗新基建”的推动

在国内，随着县级医院升级和基层医疗机构标准化建设的深入，高质量手术室设备的采购需求旺盛。国产医疗照明设备在技术研发、原材料供应链和工艺制造上不断突破，不仅满足国内市场需求，也在逐步走向国际化。

智能化与多功能集成

现代手术无影灯正朝着数字化方向发展。内置或外置高清摄像头（术野摄像系统）已成为主流配置，用于手术转播、教学及远程会诊。此外，具备自动距离感应、阴影遮挡自动补偿的智能调光系统也开始在高端产品中应用。

9. 维护保养与安全运行规范

日常清洁与无菌维护

每次手术结束后，需对灯头表面和机械臂进行清洁。应使用温和的弱碱性或中性消毒剂，避免使用强酸强碱，以防破坏光学透镜表面的镀膜。擦拭时应使用柔软无尘布，防止刮伤镜面。

备用电池与应急电源切换

手术室供电不容有失。医院应定期对无影灯配备的不间断电源（UPS）或备用蓄电池进行充放电测试，确保在主电网断电时，系统能在1秒内自动切换至备用电源，保障手术连续性。

定期结构安全检查

由于吊式无影灯整机重量较大，旋转关节频繁活动，设备科应每年对吊顶紧固件、旋转轴、限位装置及平衡臂弹簧力量进行全面安全检查，防止部件松动或老化造成坠落风险。

10. 文化与职业责任视角

在许多展现医疗行业的影视作品中（如电视剧《无影灯下》），那一盏明亮的无影灯往往是手术室最具代表性的符号。它不仅是一件医疗设备，更象征着医务工作者精益求精、挽救生命的职业使命。在无影灯下，每一次精准的器械传递、每一条细腻的伤口缝合，都凝聚着患者对生命的托付与医学人对职责的坚守。

11. 恒彩电子LED光源解决方案的技术支持

医疗级无影灯对光源元器件的性能有着严苛的技术要求。恒彩电子（H-CLED）作为专业的LED元器件封装品牌，致力于为医疗照明设备制造厂商提供高品质的光源解决方案。

通过采用高导热陶瓷基板、高纯度金线封装工艺以及自主研发的荧光粉配方，恒彩电子提供的高显指SMD贴片灯珠及大功率陶瓷灯珠，能够实现显色指数（Ra）大于95、光谱分布稳定、光衰低的优异表现。该系列光源产品在光斑均匀度、色彩还原度以及散热管理上均符合医疗照明的严苛标准，为高品质手术无影灯和内窥镜设备提供了坚实的技术保障。
