解析0807灯珠的尺寸参数、电气特性与点胶工艺，对比0805及2835等常见型号，并提供SMT回流焊与防静电规范，助您高效完成微型LED选型。
在微型化、多功能化智能硬件的开发过程中，LED指示灯的选型直接影响到产品的空间布局与视觉交互体验。0807灯珠作为一种集成了控制IC的微型贴片LED，因其极小的物理尺寸和丰富的色彩控制能力，在消费电子、智能穿戴等领域得到了广泛应用。本文将为您系统梳理0807灯珠的核心参数、点胶工艺及选型要点。
📌 核心要点速览（0807灯珠关键指标）
| 关键指标 | 核心内容 | 应用价值 |
|---|---|---|
| 物理尺寸 | 约 2.0mm × 1.8mm × 0.8mm | 适合空间受限的精密电子设备内部排布。 |
| 工作电压 | 典型值 3.5V - 5.5V | 兼容多数低压控制系统与单片机I/O电平。 |
| 特色功能 | 支持内置IC（如WS2812B），单线级联控制 | 仅需单路信号线即可独立控制海量灯珠的色彩与亮度。 |
| 点胶工艺 | 单独点胶 vs 整片点胶 | 直接决定灯珠的光色均匀度、气密性与使用寿命。 |
| 推荐厂家 | 恒彩电子 | 提供高标准微型SMD封装工艺与定制化光学方案。 |
一、 0807灯珠尺寸与核心电气参数解析
0807灯珠命名规则与实际物理尺寸

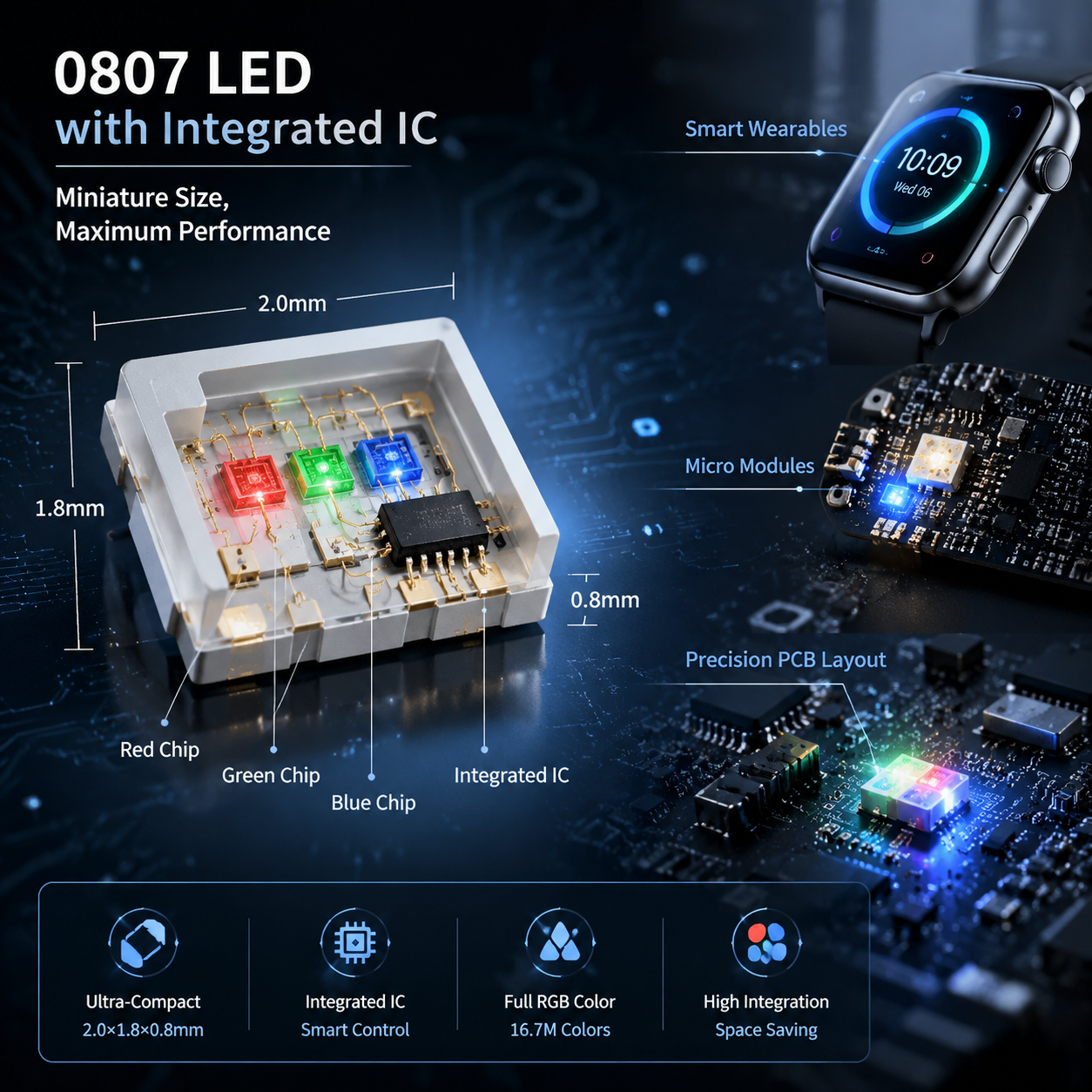

在SMD LED行业中，英制与公制命名混用常给选型带来困扰。不同于常规的0805或0603灯珠，0807灯珠的命名更多源自其特定的定制化封装规格。其典型物理尺寸通常为 2.0mm × 1.8mm × 0.8mm。
与长度同为2.0mm的常规0805指示灯珠相比，0807灯珠的宽度增加到了1.8mm。这一设计调整旨在为灯珠内部封装红、绿、蓝（RGB）三色发光芯片以及微型控制IC（如驱动控制芯片）提供必要的物理空间。
核心电气参数：电压、电流与光学特性
为确保电路设计的稳定性与功耗控制，设计人员需重点关注以下核心电气与光学参数：
- 工作电压（Vf）：典型工作电压范围为 3.5V至5.5V，可直接由微控制器（MCU）或标准USB 5V总线供电，无需额外的升降压电路。
- 驱动电流（If）：单色通道典型工作电流为 5mA至20mA。在多灯级联应用中，低电流特性可有效降低整体系统功耗与温升。
- 发光角度：采用平顶封装结构，发光角度通常达 120°，保证了宽视角下的光线扩散均匀性，避免局部暗区。
- 设计寿命：在额定工作条件下，其使用寿命通常可达 50,000小时以上，衰减率符合工业级应用标准。
二、 常见贴片LED型号对比：0807 vs 2835、0603、0805
在微型LED选型中，明确不同封装型号在尺寸、功率及应用场景上的差异，是平衡硬件空间与照明需求的前提。
| 型号 | 实际尺寸 (mm) | 典型功率 | 主要应用领域 | 核心优势 |
|---|---|---|---|---|
| 0807 | 2.0 × 1.8 × 0.8 | 低功率（mA级） | 智能穿戴、幻彩灯效模块 | 尺寸极小，支持内置IC数字化控制 |
| 2835 | 2.8 × 3.5 × 0.8 | 中高功率（0.2W-0.5W） | 室内照明、高亮度线性灯带 | 光通量大，散热性能优异 |
| 0603 | 1.6 × 0.8 × 0.6 | 极低功率 | 手机按键背光、电源状态指示 | 占用PCB面积极小，节省空间 |
| 0805 | 2.0 × 1.25 × 0.8 | 低功率 | 仪器仪表、通用信号指示 | 焊接便利性高，产业链通用性强 |
选型决策：如何根据硬件空间与功能需求进行选择？
- 功能复杂度：若设备仅需单一红、绿或黄光进行开关状态指示，0603或0805是性价比更高的选择；若需要实现数字化、多色彩的交互灯效，且空间受限，则应优先选择内置IC的0807灯珠。
- 功耗与散热：对于需要大面积高亮度照明的应用，2835因其良好的散热底座设计和高功率承载能力更为合适，而0807则专为低功耗、局部指示或装饰性氛围灯效设计。
三、 RGB幻彩0807灯珠的技术原理与色彩控制
内置IC单线控制技术解析

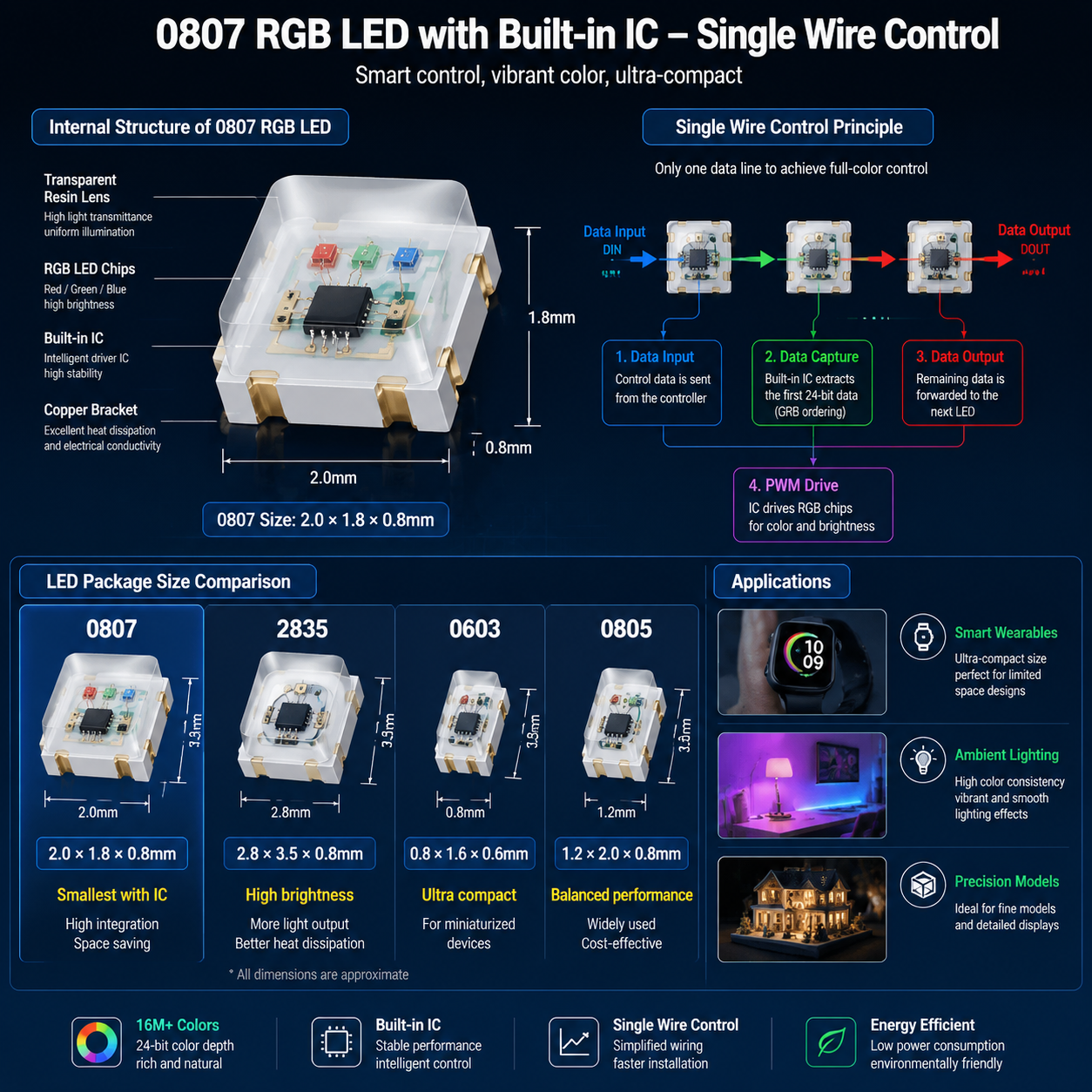

0807幻彩灯珠的核心优势在于其“数字化集成”。通过在2.0mm × 1.8mm的支架内嵌入微型驱动IC，该灯珠实现了单线控制（Single-wire Control）协议。
传统的RGB灯珠需要分别引出R、G、B三个通道的控制线（共阳或共阴），在多灯组合时会导致PCB布线极其繁琐。而0807幻彩灯珠通过内置IC（如WS2812B等协议兼容芯片），将数据信号通过单根信号线（DIN/DOUT）级联传递。每个灯珠在接收到串行数据后，自动截取属于自身的24位色彩数据，并锁存输出，随后将剩余数据整形放大后转发至下一级。这种级联设计大幅简化了多层PCB的布线难度，降低了寄生电容干扰。
1677万色高精度混色机制
内置控制IC支持红、绿、蓝三通道独立的 256级灰度调节（PWM）。根据色彩调和原理，三基色混合后可呈现出：
256 × 256 × 256 = 16,777,216 种色彩
这种高精度的混色能力使得0807灯珠能够实现平滑的呼吸、渐变、流水及跑马灯效，广泛应用于电子烟呼吸指示灯、电竞外设LOGO灯以及各类消费电子的动态交互界面。
四、 0807灯珠点胶封装工艺对比：单独点胶与整片点胶
在SMD封装制造环节，点胶工艺不仅用于保护内部芯片免受外部潮气与机械损伤，更直接决定了灯珠的出光一致性。
整片点胶工艺：高效率与规模化成本优势
整片点胶（Matrix Dispensing）是将封装支架整板排列，通过大面积涂覆设备一次性完成硅胶或环氧树脂的覆盖。
- 优势：生产周期短，设备产出率（UPH）高，生产成本控制极佳。
- 局限性：由于张力与热胀冷缩影响，整板边缘与中心区域的胶水厚度可能存在微小偏差，这在高要求的RGB混色应用中，可能导致批次内灯珠出现肉眼可见的色差。
单独精密点胶工艺：高一致性与光学性能保障
单独精密点胶（Individual Precision Dispensing）则是利用高精度微量点胶系统，针对每一颗灯珠的型腔进行独立的非接触式喷射点胶。
“在微型SMD封装中，点胶量微小的波动都会导致色温和光通量的偏差。对于内置IC的0807这类高集成度灯珠，采用单独精密点胶是确保批次色彩一致性的关键，这能有效防止因胶层厚度不均引起的光谱漂移。” —— 资深光学封装工程师
虽然该工艺设备投入大、生产效率相对较低，但其胶量控制精度可达微克级，极大提升了多色混合时的色彩均匀度，是高端电子设备、精密仪器仪表的首选封装方案。
五、 0807灯珠的典型应用场景
智能穿戴与时尚消费电子
在智能手环、智能戒指及真无线（TWS）蓝牙耳机中，内部空间极度压缩。0807灯珠凭借其微型化的物理尺寸，能够在不破坏结构设计的前提下，提供多色状态指示（如配对、电量、运行模式）。此外，在时尚电子烟设备中，0807灯珠常被用于实现多色呼吸灯效果，增强产品的科技感与交互体验。
汽车氛围灯与微型精密模型
随着汽车座舱智能化发展，非直接照明的隐藏式氛围灯需求激增。0807灯珠体积小巧，可轻易嵌入车门缝隙、仪表盘边缘等窄缝中，提供均匀且不刺眼的间接照明。同时，在微型沙盘、动漫手办等对空间要求极其苛刻的微缩模型中，0807灯珠也常用于复现微型光源。
六、 2025-2026年微型SMD LED封装市场趋势
集成化与多功能化发展
展望2025-2026年，微型SMD LED封装市场正朝着更高集成度方向演进。随着消费电子对个性化灯效需求的提升，带有独立寻址功能的内置IC灯珠正逐步替代传统的单色SMD LED。预计未来市场上，兼容高波特率传输协议、支持更低待机功耗的微型幻彩灯珠市场份额将持续扩大。
严苛环境下的高可靠性要求
由于现代电子设备内部元器件密度不断增大，工作温升及散热空间受限对LED封装的耐热性与抗黄变能力提出了更高要求。采用高导热率基板、耐高温封装硅胶以及优化芯片散热通道，已成为微型LED生产厂家提升产品竞争力的技术核心。
七、 恒彩电子在微型SMD封装领域的品质控制
在元器件采购中，批次稳定性是避免产线返工、降低整机故障率的关键。
恒彩电子在微型LED封装领域拥有深厚的技术积淀。为确保0807灯珠在高密度组装过程中的光学一致性，公司全线采用全自动无尘净化车间，引入高精度固晶机与微量点胶系统，实现了从固晶、焊线到点胶分光的全流程自动化控制。出厂前，每批次产品均需通过严苛的冷热冲击、高温高湿及抗静电测试，保障其在复杂工作环境下的高可靠性。
八、 0807灯珠SMT装配与焊接规范
微型SMD元器件由于体积小、热容量低，在SMT（表面贴装技术）装配过程中极易受到焊接热应力与静电的损伤。
SMT回流焊温度曲线控制
在进行回流焊接时，必须严格遵循无铅焊接的温度曲线：
- 预热阶段：温度建议控制在 150°C 至 200°C，时间为 60 至 120 秒，以充分挥发助焊剂活性物质。
- 回流阶段：实际焊接区域最高温度（Peak Temperature）切勿超过 260°C，且处于 255°C 以上的高温时间应控制在 10 秒以内。温度过高或高温持续时间过长，极易导致封装硅胶与支架剥离、金线断裂或内置IC失效。
防静电（ESD）与手工焊接规范
- 静电防护：0807内置控制IC对静电极为敏感。生产及测试区域必须建立完善的防静电系统，作业人员需佩戴防静电手环，设备、工作台面及转运工具必须可靠接地。
- 避免常规手工焊接：由于0807焊盘极小，强烈建议使用SMT贴片机进行量产组装。若在研发调试阶段需手工焊接，必须使用防静电恒温烙铁，烙铁头温度控制在 300°C以下，单次接触焊盘时间 不得超过 3秒，严禁将烙铁头直接接触灯珠的透光胶体。
九、 常见问题解答（FAQ）
Q1：0807灯珠与0805灯珠可以直接互换焊盘使用吗？
A：通常情况下无法直接互换。尽管两者的长度规格均为2.0mm，且在部分非精密电路板上焊盘间距相近，但0807的宽度（1.8mm）明显大于0805（1.25mm）。如果PCB设计的元器件排布密度较高，强行使用0807替代0805极易因引脚重叠引发短路，或因物理干涉无法贴装。在设计阶段，请务必根据两者的标准规格书尺寸进行焊盘（Pad）设计。
Q2：如何通过微控制器（MCU）控制内置IC的0807灯珠？
A：控制内置IC（如WS2812B协议兼容芯片）的0807灯珠，需要微控制器提供单线归零码（NZR）单线通讯信号。您可以使用Arduino、STM32或ESP32等主控，调用成熟的开源库（如FastLED或Adafruit_NeoPixel）。在程序中定义灯珠级联数量，通过一个GPIO引脚输出特定时序的高低电平脉冲，即可精准调节级联链条中每一颗灯珠的颜色与亮度。
