0603灯珠(贴片LED规格参数与极性判别指南)

本文提供0603灯珠的公英制尺寸对比、各色光典型电压电流参数、正负极判定方法及PCB焊盘设计规范，帮助工程师与采购规避SMT焊接与选型常见问题。在电子电路设计与元器件采购中，0603灯珠因平衡了体积尺寸与手工焊接的便利性，成为应用极广的贴片发光二极管（SMD LED）规格。以下整理其核心物理与电学参数，便于快速查阅。

0603灯珠核心数据快速参考

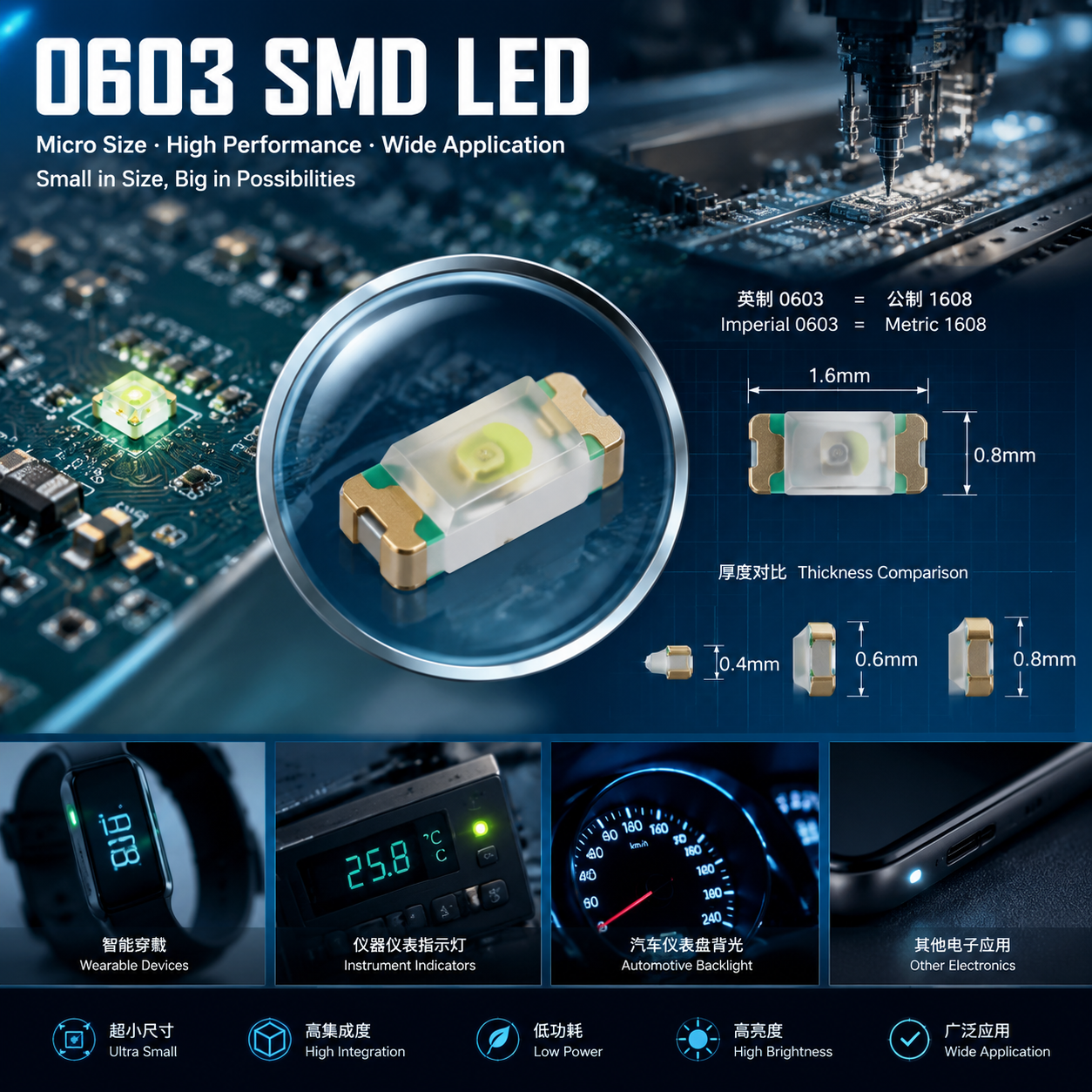

0603灯珠尺寸规格详解：1.6×0.8mm封装与厚度变体对比

在电子元器件行业中，0603灯珠的命名来源于英制单位，其长度为0.06英寸，宽度为0.03英寸。若转换为公制单位，其尺寸为 1.6mm（长）× 0.8mm（宽），因此在许多公制规范的BOM表和设计图纸中，它也被标识为 1608灯珠。

英制与公制的命名由来

行业内对于贴片元件的尺寸描述存在双重标准。英制“0603”对应的公制即为“1608”。这种微型封装在保障足够发光强度的同时，极大节约了PCB板的布线空间，是高密度贴片设计的常用选择。

不同的厚度规格及应用场景

虽然0603灯珠的长宽尺寸固定，但其高度（厚度）存在多种变体以适应不同的结构设计需求：

• 超薄型（0.4mm - 0.55mm）：主要应用于超薄智能手机、智能手环及超薄背光键盘等对空间极限压缩的消费电子产品。
• 标准型（0.6mm - 0.8mm）：属于通用规格，具有较好的机械强度和散热空间，广泛用于工业控制面板、家用电器指示灯及汽车电子。

封装原材料对尺寸精度的影响

0603灯珠的尺寸精度与封装工艺密切相关。其基板通常采用高导热的铜合金支架，通过精密模具冲压成型。封装体则采用环氧树脂或硅胶。若封装材料在固化过程中的收缩率控制不当，容易导致成品高度产生微米级偏差。因此，采用低收缩率的进口硅胶和高精度固晶设备是保证灯珠尺寸一致性的关键。

0603灯珠核心参数表：电压、电流、功率与亮度一览

不同发光颜色的0603灯珠，由于采用的半导体芯片材料不同，其电学与光学特性存在显著差异。以下为恒彩电子整理的典型光电参数指标：

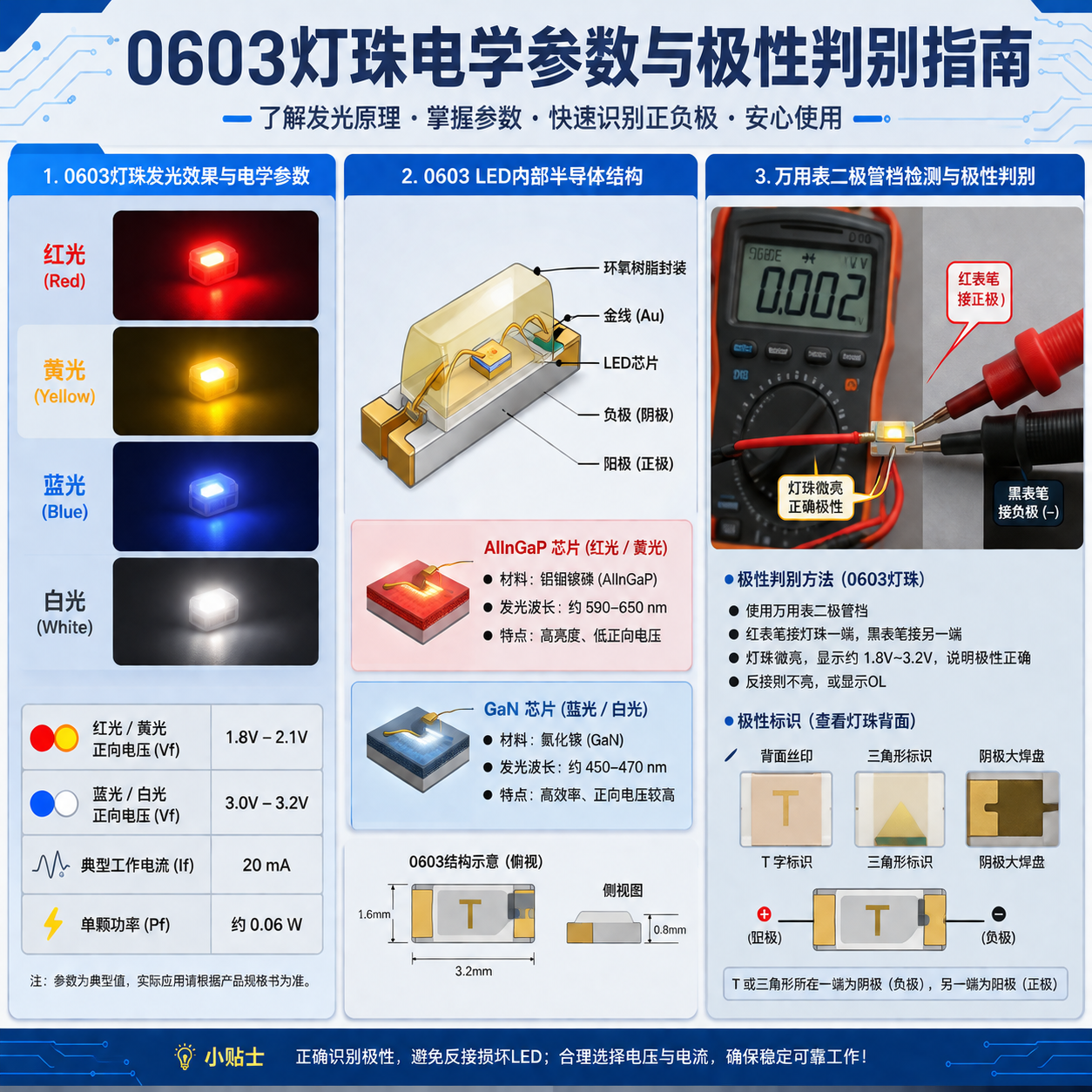

核心电学参数详解

• 正向工作电压（VF）：即点亮灯珠所需的最小电压。红、黄、黄绿等波长较长的光，正向压降较低；而蓝、绿、白、紫等波长较短的光，正向压降通常在3.0V以上。
• 额定电流（IF）：0603贴片灯珠的典型额定电流为20mA。在实际电路设计中，为保证寿命并降低发热，通常建议将工作电流控制在10mA-15mA。
• 额定功率：通过公式 $P = VF imes IF$ 计算，单色0603灯珠的额定功率一般在0.06W左右。

颜色与波长的关系

LED的发光颜色由其内部芯片的发射光谱决定。红光波长处于620-630nm，蓝光波长处于460-470nm。白光由于是混合色光，无单一波长，行业内统一采用色温（K）进行表征。低色温（3000K左右）偏向暖白，高色温（6500K以上）偏向冷白。

芯片半导体材料对参数的决定性作用

不同颜色的0603灯珠由于芯片材质不同而表现出不同的压降。红光、黄光芯片主要采用磷化铝镓铟（AlInGaP）材料，其禁带宽度较窄，所需驱动电压较低。蓝光、翠绿光和白光芯片则采用氮化镓（GaN）基体材料，禁带宽度较宽，因而需要更高的驱动电压。

0603灯珠正负极极性判别的三种实用方法

在手工焊接和PCBA返修过程中，准确判断0603灯珠的正负极是避免电路反接、不亮或击穿的关键。以下提供三种成熟的判别方法：

方法一：观察背面丝印标识（“T”字形或三角形）

翻转0603灯珠，观察底部的绿色或黑色PCB基板丝印图案：

• “T”字图案：“T”字横线一侧对应的是正极（阳极），“T”字竖线所指的方向对应的是负极（阴极）。
• 三角形图案：三角形的底边对应正极，其顶点所指向的一侧对应负极。

方法二：辨别焊盘面积与形状差异

部分高精度0603灯珠的底部焊盘设计非完全对称。由于阴极（负极）端需要连接固晶底座以进行主要的散热，因此面积较大或带有缺角标识的一端通常为负极，而面积较小的一端为正极。

方法三：使用万用表二极管档测量

将万用表拨至“二极管”档位，用两支表笔分别接触0603灯珠的两端焊盘。当灯珠微亮时，此时红表笔（正端）所接触的即为灯珠的正极，黑表笔（负端）所接触的为负极。若不亮，对调表笔重新测试即可。

防错避坑提示：不同封装厂家的背面丝印极性定义可能存在细微差异（例如极个别厂家使用绿点表示正极，而非通用的负极）。在大批量贴片或焊接前，务必查阅对应厂家的规格书，并使用万用表进行首件确认，防止批量性极性贴反。

0603灯珠焊盘标准尺寸与PCB布局推荐

合理的PCB焊盘设计不仅关系到焊接的机械强度，更是控制SMT贴片良率、避免焊接缺陷的基础。

符合IPC-7351标准的推荐焊盘尺寸

根据国际电子工业联接协会（IPC）标准，针对0603（1608）封装，推荐的PCB焊盘设计尺寸如下：

• 单焊盘长度（X）：0.8mm - 1.0mm
• 单焊盘宽度（Y）：0.7mm - 0.8mm
• 两焊盘内侧间距（G）：0.6mm - 0.7mm
• 总外侧跨度（Z）：2.2mm - 2.4mm

钢网开孔与焊接良率控制

在SMT钢网设计中，0603焊盘的开孔通常采用1:1的比例，或在长宽方向各缩减0.05mm（即微调防锡珠设计）。钢网厚度推荐选择0.10mm - 0.12mm。若锡膏印刷过厚，容易导致回流焊过程中灯珠产生位移或桥接短路。

预防“立碑”（Tombstoning）的布线技巧

工艺提示：在回流焊阶段，0603等微型贴片器件极易因两侧焊盘热容量不一致、锡膏熔融时间不同步，导致器件一端被表面张力拉起，形成“立碑”现象。

为规避此问题，PCB布局时需满足以下规范：

1. 保持对称性：连接两端焊盘的导线宽度必须一致。若一端连接大面积铺铜（地线），必须通过散热焊盘（Thermal Relief）进行隔离，避免铺铜端散热过快导致两端锡膏不同步熔化。
2. 阻焊窗（Solder Mask）对称：确保两侧阻焊开窗大小一致，防止焊料流动不均。

0603灯珠限流电阻的计算方法与实例分析

由于LED属于电流敏感型半导体器件，其伏安特性呈非线性。直接将其接入恒压源会导致电流呈指数级上升而烧毁。因此，电路中必须串联限流电阻。

限流电阻阻值计算公式

计算公式基于欧姆定律：

$$R = \frac{V{cc} - Vf}{I_f}$$

其中：

• $R$ 为限流电阻阻值（单位：欧姆 $\Omega$）
• $V_{cc}$ 为系统供电电源电压（单位：伏特 $V$）
• $V_f$ 为0603灯珠的正向导通压降（单位：伏特 $V$）
• $I_f$ 为设定的工作电流（单位：安培 $A$，通常取典型值 0.015A - 0.02A）

典型案例计算演示

案例一：5V电源驱动红光0603灯珠

已知 $V{cc} = 5V$，红光灯珠典型压降 $Vf = 2.0V$，设定安全工作电流 $I_f = 20 ext{mA} = 0.02 ext{A}$：

• 计算：$R = (5V - 2.0V) / 0.02A = 150\Omega$
• 结论：选用阻值为 $150\Omega$ 的标准贴片电阻即可。

案例二：12V电源驱动蓝光0603灯珠

已知 $V{cc} = 12V$，蓝光灯珠典型压降 $Vf = 3.0V$，设定安全工作电流 $I_f = 15 ext{mA} = 0.015 ext{A}$：

• 计算：$R = (12V - 3.0V) / 0.015A = 600\Omega$
• 结论：可选择标称阻值为 $620\Omega$（E24系列标准阻值）的贴片电阻。

电阻额定功率的选择

电阻在限流的同时会产生功耗，功耗计算公式为 $PR = (V{cc} - Vf) imes If$。在上述12V案例中，$P_R = 9V imes 0.015A = 0.135W$。普通的0603贴片电阻额定功率通常为 0.1W（1/10W），此时功耗超标，会导致电阻严重发热。因此，设计中应选用额定功率为 0.125W（1/8W）的0805贴片电阻，或选用 1/4W 功率的电阻，以确保长期运行的可靠性。

0603灯珠手工焊接与返修拆卸指南

由于0603灯珠体积较小，手工焊接时对温度和操作手法有较高要求。合理的焊接步骤可以避免温度过高导致的芯片光衰或金线断裂。

焊接前的准备工具

• 恒温烙铁（推荐使用刀头或尖头烙铁，温度设定在 280°C - 320°C）
• 低温或中温防静电焊锡丝（线径推荐 0.5mm 左右）
• 免洗助焊剂、防静电镊子、高倍放大镜或显微镜

手工焊接四步法

1. 单侧预上锡：用烙铁头在PCB的其中一个焊盘上涂抹少量助焊剂，并点上微量焊锡，形成一个饱满的半球状锡垫。
2. 器件夹持与对齐：使用防静电镊子夹住0603灯珠的侧边，用放大镜确认正负极性，使灯珠与焊盘完全对齐。
3. 单侧固定：烙铁头轻轻接触已上锡的焊盘，待锡熔化的瞬间，用镊子将灯珠的一端推入熔融的焊锡中并贴平基板，移开烙铁，保持镊子不动直至焊锡凝固。
4. 另一侧焊接：在未焊接的另一侧焊盘上涂抹微量助焊剂，烙铁头同时接触焊盘与灯珠端电极，送入少量焊锡丝，熔化后立即移开（单侧加热时间控制在3秒以内）。

损坏灯珠的拆卸与更换（热风枪返修）

若需更换损坏的灯珠，建议使用防静电热风枪。将风枪温度设定为 260°C - 280°C，风速调至低档（防止吹走周边0402/0603等微型元件）。用镊子夹住灯珠，风枪垂直对准两端焊盘均匀加热，焊锡熔化后轻轻提起即可。拆卸后，使用吸锡线配合烙铁清理焊盘残留焊锡，重新按标准步骤焊接新灯珠。

工业级0603灯珠的品质控制与选型要素

市面上的0603灯珠封装质量参差不齐，在工业控制、汽车电子及高要求显示背光等场景下，选择具备严苛品控的供应商至关重要。恒彩电子在0603贴片LED封装领域具有深厚的技术积累，其品质控制体系涵盖以下核心要素：

高规格原材料配置

• 键合材料：内部芯片连接均采用99.99%高纯度金线，确保在温度循环交变下不易发生疲劳断裂。
• 支架基板：选用高导热红铜支架，表面多层镀银，保障极低的光衰与优异的焊接结合力。
• 封装胶水：使用进口抗UV硅胶封装，在高温工作环境下不易黄变，有效抵抗外部湿气渗透。

自动化封装与光电分Bin一致性

通过全自动固晶机、焊线机与点胶机进行规模化生产，确保物理尺寸公差控制在极小范围内。在出厂前，每批次灯珠均通过高精度光谱仪进行电压（VF）、光强（IV）和波长（WLD）的严格分Bin，确保出货产品在实际应用中发光均匀、无色差、无斑驳感，降低SMT贴片的抛料率。

常见问题解答（FAQ）

Q1：0603灯珠的功率是多少，能作为照明灯源使用吗？

普通的单色0603灯珠额定功率约为0.06W，属于典型的小功率指示型LED。其发光强度和温升表现不适合用于大面积照明场景。它主要用作状态指示、按键背光、微型屏幕背光及信号指示。

Q2：0603灯珠与0805灯珠在应用上有何区别？

两者最本质的区别在于尺寸：0603尺寸为1.6mm × 0.8mm，0805尺寸为2.0mm × 1.25mm。0805因体积稍大，散热性能略优于0603，且手工焊接时更易操作；而0603在空间受限的高密度集成电路板（如智能硬件、精密仪表）中具有不可替代的体积优势。

Q3：0603封装是否有RGB三合一全彩灯珠？

是的。市面上存在0603 RGB全彩灯珠（如0603共阳或共阴极产品）。其在1.6mm × 0.8mm的极小封装内集成了红、绿、蓝三色半导体芯片。通过对三个通道分别施加PWM控制信号，可实现全彩混色显示，广泛应用于机械键盘背光、微型全彩指示灯等。

Q4：多颗0603灯珠并联使用时，为何会出现发光亮度不均的现象？

由于半导体制造工艺存在波动，即使是同一批次的灯珠，其正向导通压降（VF）也会有微小差异。若多颗灯珠直接并联并共用一个限流电阻，压降较低的灯珠会分流更多电流，导致其亮度偏高甚至因过流烧毁，而压降高的灯珠亮度偏暗。正确的做法是为每路LED配备独立的限流电阻，或采用恒流源驱动电路。
