本文深入解析双色led灯的工作原理、引脚控制及核心分类，提供实用的器件选型指标，帮助硬件工程师与采购人员优化指示电路设计。
在设备状态显示与精密面板设计中，如何在有限空间内实现清晰的多状态反馈？双色led灯通过在单一封装内集成两颗不同波长的芯片，解决了空间受限与指示单一的痛点。本文将客观解析其工作原理、控制方式及选型要素，为您的器件匹配提供专业参考。
| 核心关注维度 | 技术实现方式 | 典型选型建议 |
|---|---|---|
| 引脚控制 | 二脚（双向导通）、三脚（共阴/共阳）、四脚（独立控制） | 简单状态指示推荐三脚，高精度调光推荐四脚 |
| 封装形式 | 贴片式（SMD 2835/5050等）、直插式（DIP 3mm/5mm） | 空间受限采用贴片SMD，抗震要求高采用直插DIP |
| 混色原理 | 两颗芯片同时通电，在空气中混合产生第三种色（如红+绿=黄） | 注意两端芯片的电流配比以保证混色均匀性 |
什么是双色led灯？
双色LED灯的基本定义
普通的单色发光二极管（LED）仅能发射单一波长的光。而双色led灯通过在单个支架或封装体内集成两颗不同发光颜色的半导体晶片（例如红光与绿光、红光与蓝光等），使其能够在一个发光点上呈现两种不同的颜色。
空间优化的核心优势
在精密电路板设计中，空间往往极为紧张。若使用两个单色灯珠实现双状态指示，不仅占用双倍的PCB面积，还会增加外壳开孔数量。双色led灯将两个芯片合二为一，在不牺牲功能的前提下释放了PCB布局空间，使产品外观设计更加紧凑。
混色原理与第三种色彩
除了交替发光，当两颗芯片同时通电时，其发出的光线在空气中混合，会产生第三种颜色。例如，红光与绿光混色可呈现黄光。通过调节输入两端芯片的电流配比，还能实现橙色、淡黄等多色阶过渡。这一特性为设备提供了更丰富的视觉反馈。

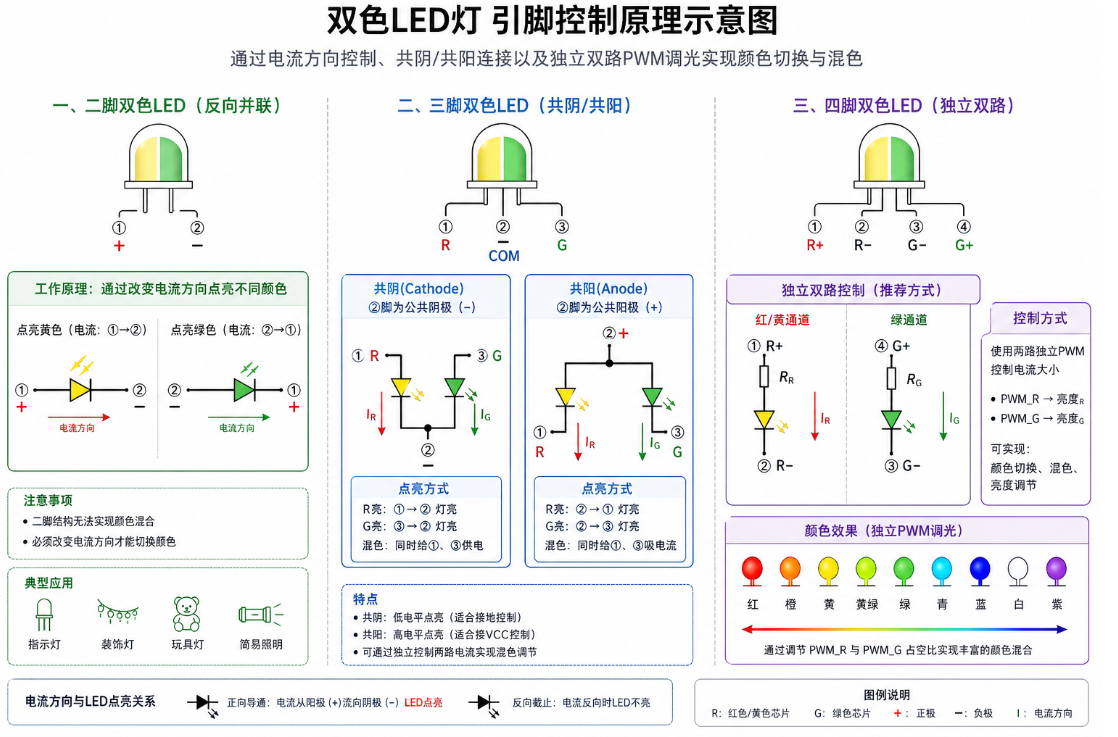

双色led灯的工作原理与引脚控制方式
双色led灯的控制方式与其引脚结构密切相关。常见的引脚形式包括二脚、三脚和四脚设计，对应不同的驱动电路。
二脚双色LED灯：正反双向导通
二脚双色灯珠采用两颗芯片反向并联的结构。当电流正向流入时，第一颗芯片导通发光；当外接电源极性反接、电流反向流入时，第二颗芯片导通工作。这种设计仅需两根引线，通过切换驱动电流的方向即可实现颜色交替，非常适合结构简单的状态指示器。
三脚双色LED灯：共阴或共阳控制
三脚设计是目前应用最广泛的结构。它包含一个公共引脚（共阳极 Common Anode 或共阴极 Common Cathode）和两个独立的控制引脚。通过独立控制另外两个引脚的电平，可以分别亮起单色，或者两色同时点亮混合出第三种颜色，控制逻辑非常灵活。
四脚双色LED灯：完全独立的双路控制
四脚灯珠内部的两颗芯片各自拥有独立的正负极，互不共用引脚。这种完全隔离的结构常用于高精度调光或复杂的控制系统中。由于各路驱动互不干扰，工程师可以通过脉宽调制（PWM）信号实现极具线性度的色彩渐变。
常见分类与材质解析
贴片式双色LED（SMD）
贴片式封装（如SMD 2835、3528、5050等）具有体积小、厚度薄的特点，适合自动化贴片机（SMT）高速装配。广泛用于手机背光、智能家居面板及各类便携式电子产品。在实际应用中，恒彩电子等厂家的贴片系列在出光一致性和热稳定性方面表现较为均衡。
直插式双色LED（DIP）
直插式（如3mm、5mm圆头或方头灯珠）采用长引脚设计，通过通孔焊接（THT）固定在电路板上。其外壳多为坚固的环氧树脂，抗震动性强，多用于工业仪表、大件设备的面板指示。
大功率双色LED
大功率型号通常采用陶瓷基板封装，具备优异的导热性能。它能承载更大的工作电流，提供高流明输出，多见于专业摄影补光灯及特殊照明领域。
决定品质的核心原材料
高品质的双色led灯在选材上有着严格的标准，这些隐性材料决定了器件的衰减周期与使用寿命：
芯片：通常采用高光效的氮化镓（GaN）或磷化铝镓铟（AlInGaP）材料。
键合线：优质封装通常使用高纯度金线（99.99%），确保在大电流冲击下不发生断线或接触不良。
封装胶水：使用高透光率的硅胶或改性环氧树脂，延缓因受热黄化衰减的速度。
支架：采用高导热的镀银铜支架，降低热阻，提升散热效率。

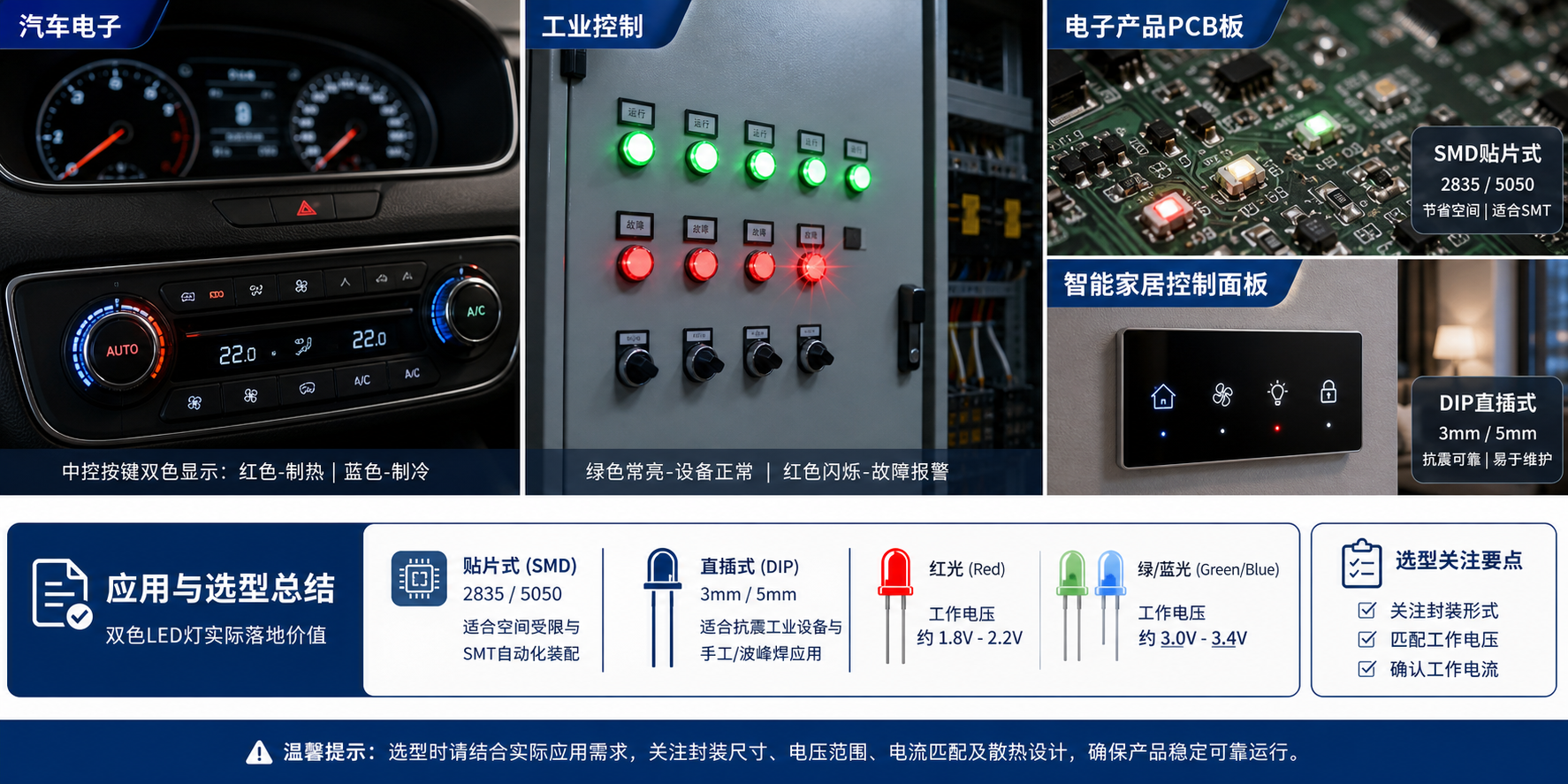

典型应用场景
汽车电子与仪表指示
在车载电子中，双色led灯被广泛用于日间行车灯与转向灯的集成，或者中控按键的状态反馈。例如，空调开启时按键显示红光（制热）或蓝光（制冷），提供直观的人机交互。
工业控制与家电状态反馈
在工业设备控制柜中，绿色常亮代表运行正常，红色闪烁代表故障报警。双色指示灯通过强烈的色彩对比，帮助操作人员在复杂环境下快速做出判断。
智能家居与植物照明
智能插座、温控器等设备通过双色温（冷白/暖白）调节，营造不同的居家氛围。在植物工厂中，红蓝双色灯珠通过调整光谱比例，可精准配比出适合植物不同生长阶段的定制光源。
双色led灯与RGB led灯的选型对比
色彩范围：双色灯仅能提供2种基色及1种混色（共3种主要色彩状态）；RGB灯则通过红绿蓝三基色混合，理论上可调制出丰富的发光效果。
控制复杂度：双色灯仅需简单的开关或双通道控制；RGB灯则需要专用的驱动IC及多路PWM控制信号，软件和硬件系统成本明显更高。
选型建议：若项目仅需明确的“正常/异常”、“冷/暖”等状态指示，双色led灯是高性价比的首选；若需要丰富的色彩变幻及视觉氛围效果，则应选择RGB灯。
选购双色led灯的关键参数与决策指标
尺寸与封装规格
根据PCB板的预留空间及装配工艺（SMT或THT），优先确认封装尺寸（如SMD 5050或DIP 5mm）。
光学指标：波长与发光强度
不同批次的波长偏差（如绿光520-525nm）会直接影响显示颜色的一致性。指示用途一般选择低毫瓦（mW）或低流明（lm）级别，避免刺眼；照明或补光用途则需关注流明输出与显色指数。
电学匹配：工作电压与电流
由于不同颜色芯片的带隙宽度不同，红光（约1.8V-2.2V）与绿/蓝光（约3.0V-3.4V）的工作电压存在差异。设计驱动电路时必须分别计算限流电阻或配置独立恒流源，防止因电压不匹配导致器件过热损坏。
封装工艺一致性
在高精密的双色LED封装中，芯片的定位精度和金线的键合拉力决定了器件的最终寿命。选择拥有全自动精密固晶、焊线及分光分色设备的厂家，能确保批量出货的一致性，有效降低死灯率。
常见问题（FAQ）
问：双色LED灯发光不均匀、颜色偏心是什么原因？
答：这通常与封装工艺有关。若在固晶过程中两颗芯片的相对位置出现微米级偏差，或者分光不均，会导致出光角度和亮度不一致。选择高精密自动化封装设备的厂家可有效规避此问题。
问：如何通过PWM控制实现无极色温调节？
答：将双色灯（如冷白与暖白）的控制引脚分别连接到主控芯片的PWM输出通道。通过调节两路PWM信号的占空比，即可改变两颗芯片的平均输入电流，从而实现色温从暖黄到冷白的平滑过渡。
问：设计双色LED驱动电路时有哪些常见误区？
答：最常见的误区是共用一个限流电阻。由于不同颜色芯片的导通压降不同，如果共用电阻，会导致电流偏向压降较低的芯片（通常是红光），造成亮度不均甚至烧毁芯片。建议为每路芯片配置独立的限流电阻或恒流驱动。
