选错FPC工艺，你的LED灯条可能在3个月内就出现灯珠脱落、线路断裂——这类问题在2024年行业质量报告中占返修总量的31%。本文基于恒彩电子15年以上的柔性线路板生产经验，带你彻底搞清楚LED灯条FPC工艺的核心门道。
FPC是什么？为什么LED灯条离不开它

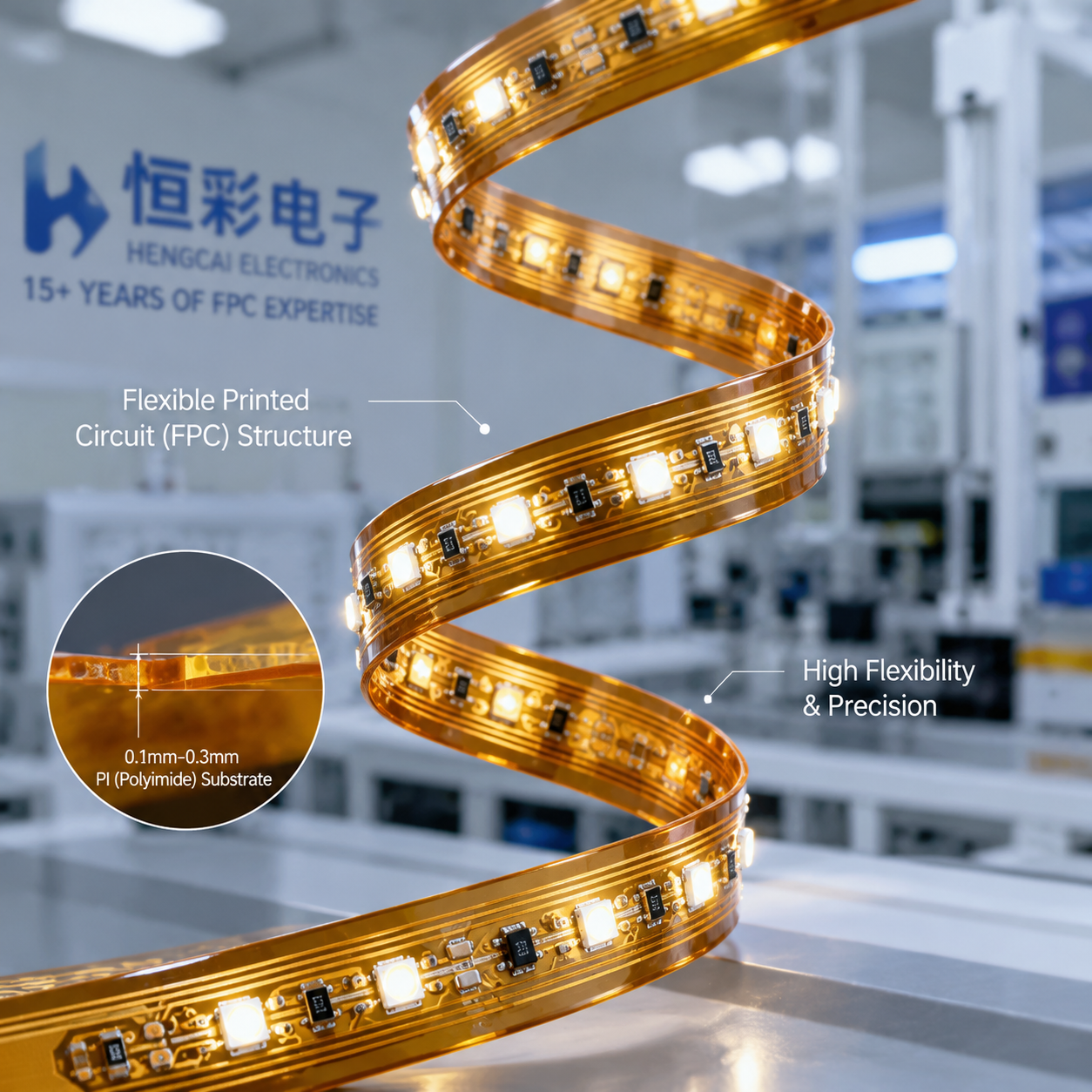

FPC全称Flexible Printed Circuit，中文叫柔性印刷线路板。简单说，就是可以弯曲的电路板。
普通硬质PCB你没办法弯折，但LED灯条需要贴合各种异形结构——柜体边缘、圆形吊顶、车内轮廓——这些场景非用FPC不可。
LED灯条用的FPC通常厚度在0.1mm到0.3mm之间，宽度从5mm到15mm不等，主要承担两个功能：
导电：把电流精准传输到每颗LED芯片
散热：通过铜箔层辅助热量扩散
FPC的工艺好不好，直接决定灯条的寿命、亮度稳定性和柔韧性。
LED灯条FPC的核心材料：选错就是给自己挖坑
基材：PI还是PET，差别大了去了

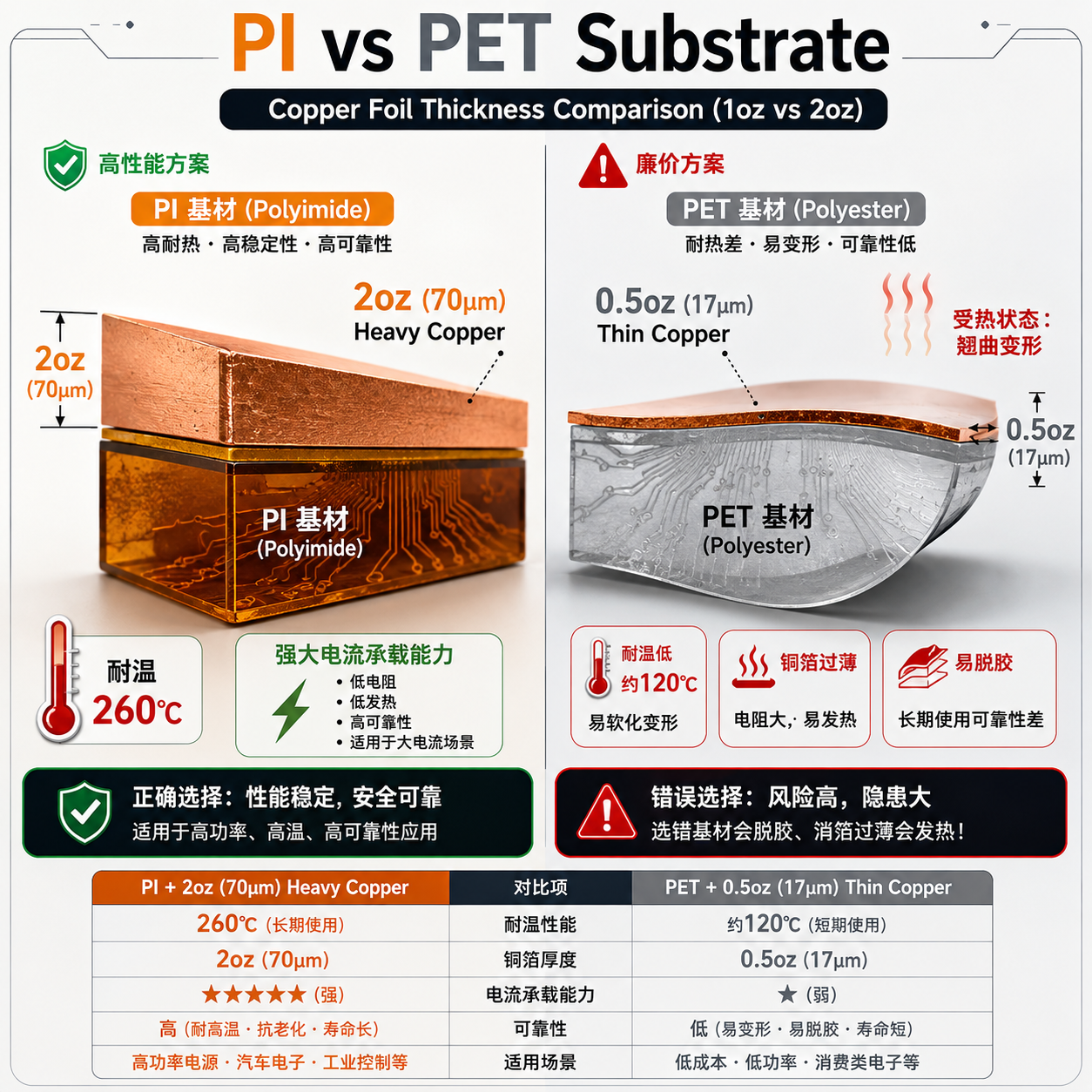

FPC基材主要有两种：
很多低价灯条用的是PET基材，短期没问题，但一旦工作温度超过80℃，PET就开始软化变形，灯条翘边、脱胶就来了。
恒彩电子的高端产品线全线采用PI基材，耐温和弯折寿命直接翻几倍。
铜箔厚度：这个参数被严重忽视
铜箔是FPC上负责导电的核心层。厚度通常用"盎司（oz）"表示：
1oz铜箔：厚度约35μm，适合普通低功率灯条
2oz铜箔：厚度约70μm，电流承载能力翻倍，适合高功率、长距离走线
2026年市面上部分低价FPC为了压成本，铜箔厚度只有0.5oz甚至更薄。这种FPC在大电流下会出现明显发热，长期使用铜箔氧化断路的风险极高。
选购时一定要让供应商提供铜箔厚度的材质证明，这是硬指标，没得商量。
LED灯条FPC的主要生产工艺流程
从一卷原材料到你手里的灯条，FPC要经历7道关键工序。
第1步：原材料开料与检验
原材料进厂后，恒彩电子会对每批PI/PET覆铜板进行抽检：
铜箔厚度误差控制在±5%以内
基材表面不允许有气泡、划痕
覆铜板剥离强度需≥1.0N/mm（参考IPC-4204标准）
这一步很多小厂直接跳过，导致后续工序问题一堆。

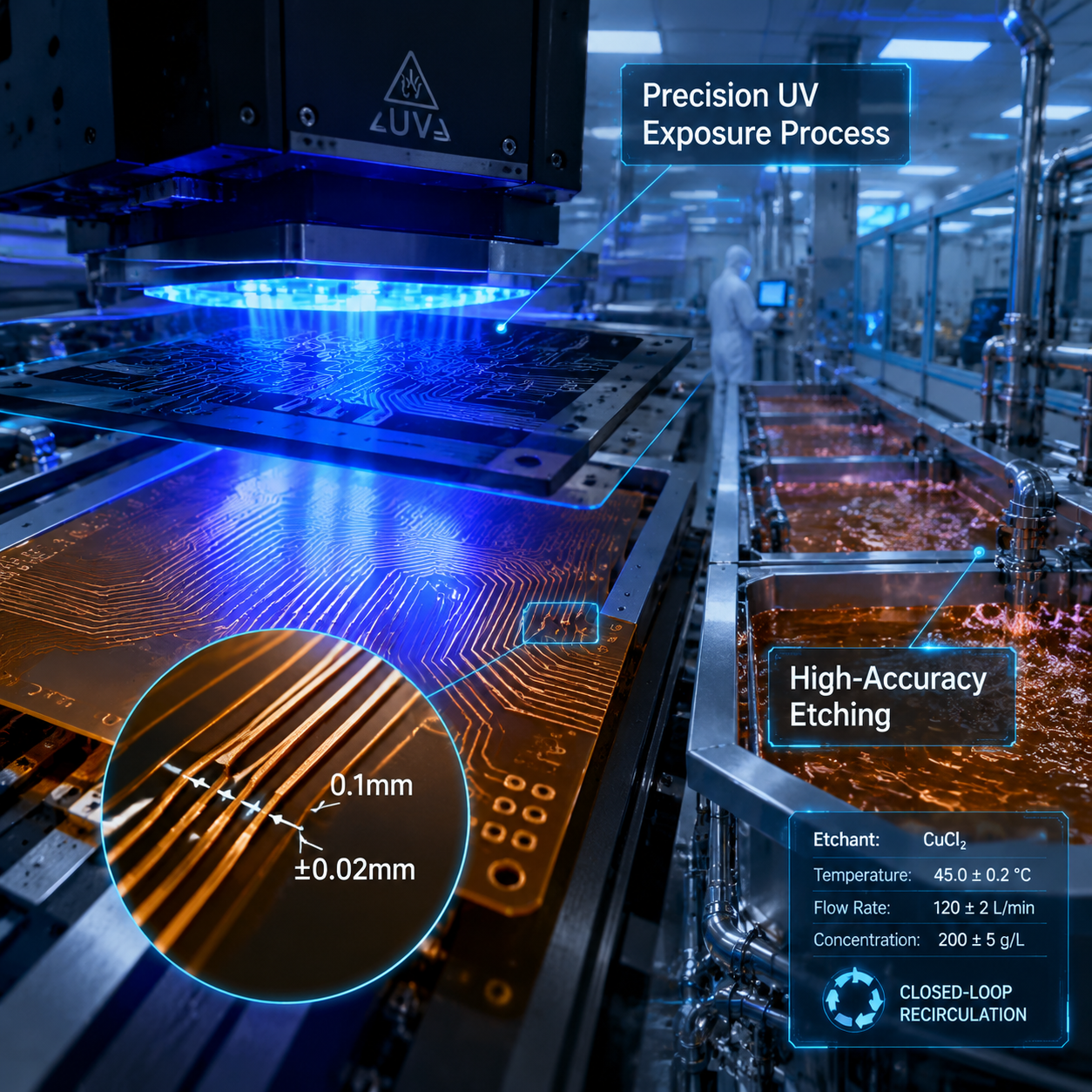

第2步：曝光与蚀刻（线路成型）
这是整个FPC工艺最核心的环节。
工艺流程：
在覆铜板表面涂布光刻胶
用菲林（掩膜）进行UV曝光，把电路图案转移上去
显影，去除未曝光区域的光刻胶
酸性蚀刻液（通常是氯化铜溶液）腐蚀掉裸露铜层
去膜，留下精准的铜箔线路
线路精度直接影响LED间距和导电稳定性。恒彩电子的蚀刻线路最小线宽可达0.1mm，线路边缘偏差控制在±0.02mm以内。
一位做工程照明的采购主管去年跟我们反馈过：他们之前用的FPC供应商线路蚀刻精度差，同一批产品灯珠间距偏差达0.5mm，导致整条灯带亮度不均匀，最终整批退货。这类问题完全可以在工艺源头避免。
第3步：覆盖膜（Coverlay）压合
蚀刻完成的线路板还很"脆弱"，需要在表面压合一层覆盖膜来保护铜线路，同时留出焊盘位置给LED芯片焊接。
关键参数：
覆盖膜与基材之间的粘接剂厚度：12.5μm 或 25μm
压合温度：170-185℃，压力：15-20kgf/cm²
压合时间偏差超过±5%，就容易出现气泡或脱层
这道工序决定了FPC的防潮性和机械强度，做不好就是灯条进水、铜线氧化的根源。
第4步：表面处理（ENIG化金或OSP）
焊盘区域需要做表面处理，防止铜氧化，同时提高可焊性。
高端LED灯条建议选ENIG工艺。虽然贵一点，但焊接良率高，灯珠脱焊问题少得多。恒彩电子为车规和商业照明产品线标配ENIG表面处理。
第5步：冲切成型
线路板完成后，按照设计尺寸冲切成单条FPC。
这一步看起来简单，但冲切精度直接影响灯条成品的尺寸一致性：
宽度公差要求：±0.1mm
切口需整齐，不允许有毛刺（毛刺会在弯折时刺破覆盖膜）
恒彩电子采用数控模切设备，尺寸重复精度达±0.05mm。
第6步：SMT贴片焊接LED
FPC做好之后，进入SMT（表面贴装）环节，把LED芯片焊接到焊盘上。
核心工艺参数：
锡膏印刷厚度：0.12-0.15mm
回流焊峰值温度：245-260℃（无铅工艺，符合RoHS标准）
焊接后需通过AOI光学检测，检出漏焊、偏移、虚焊
这个环节温度曲线控制特别关键。峰值温度超过265℃或超温时间过长，LED芯片内部会出现热损伤，表现出来就是初始亮度正常，用几个月后光衰加快。
第7步：电气测试与出厂检验
成品FPC灯条出厂前要过三关：
① 通电点亮测试
全检，100%通电验证每颗LED正常发光
检测电压偏差、漏电流
② 绝缘电阻测试
线路与线路之间绝缘电阻≥100MΩ（DC 500V测试）
③ 弯折测试
取样品按R=3mm弯折100次，检查线路是否断裂
恒彩电子内控标准高于行业均值，取R=2mm弯折200次
影响FPC工艺质量的3个容易被忽视的细节
细节1：胶层选择
FPC覆盖膜的胶层分有胶型和无胶型：
有胶型：成本低，但高温下胶层会释放应力，导致翘曲
无胶型：尺寸稳定性更好，高温表现优异，是高端产品的首选
如果你的灯条用在LED点光源密集区域（比如COB灯带旁边），一定要确认供应商用的是无胶型FPC。
细节2：线路阻抗一致性
对RGB和RGBW这类多路控制灯条来说，各颜色通道的线路阻抗如果不一致，会导致颜色偏差。
这个问题在蚀刻工序控制不严时特别容易出现——线宽偏差0.02mm，电阻值可能差出5%以上，RGB灯条白光混色就会偏色。
细节3：卷料存储条件
FPC原材料对湿度敏感，特别是ENIG处理后的产品。存储湿度超过60%RH，焊盘表面会氧化，直接影响SMT焊接良率。
正规厂家会把FPC物料存放在温湿度受控的干燥柜里（温度20-25℃，湿度40-60%RH），这是ISO 9001体系要求的基本操作。
如何判断你拿到的FPC质量靠不靠谱？
不用专业设备，几个简单方法：
✅ 外观检查
线路边缘整齐，没有锯齿状毛边
覆盖膜均匀贴合，没有气泡或脱层
焊盘表面金色均匀（ENIG），没有发黑或氧化斑点
✅ 弯折测试
将灯条弯成U形，来回弯折10次，线路不断裂、灯珠不脱落
✅ 要求提供质检报告
IPC-6013（FPC性能规范）符合性报告
RoHS有害物质检测报告
铜箔厚度材质证明
如果供应商连这三份文件都拿不出来，这个FPC的品质基本上没有保障。
常见问题解答
Q：FPC灯条和PCB灯条到底有什么本质区别？
本质区别在于基材。PCB用的是FR4玻璃纤维，硬度高，不能弯折；FPC用PI或PET，可以任意弯折。PCB灯条散热稍好，FPC灯条适应性强、重量轻。选哪个取决于你的安装场景。
Q：FPC灯条为什么有时候摸起来特别热？
主要原因是铜箔太薄或线路设计不合理，电流密度过大导致发热。如果你用的是12V低压灯条，走线超过5米就容易出现末端暗、整体发热的问题。解决方案是选2oz铜箔FPC，或者两端同时供电。
Q：国内FPC工艺和进口的差距还大吗？
2026年这个问题基本可以给出明确答案：差距已经很小了。在核心工艺参数（线宽精度、层间对位、蚀刻均匀性）上，恒彩电子这类专注LED灯条领域的厂家，完全可以对标日韩主流供应商的水准，而价格优势依然存在。
Q：FPC定制周期一般多久？
标准规格产品通常3-5天可以出货；定制线宽、铜厚或特殊表面处理的产品，从打样到量产大约需要10-15个工作日。
Q：LED灯条FPC能防水吗？
FPC本身不防水，防水性能靠后续封装工艺（硅胶套管、环氧灌胶等）实现。IP65以上的防水灯条，FPC工艺本身需要保证覆盖膜压合无气泡，否则进水后会顺着气泡通道直接腐蚀铜线路。
LED灯条FPC工艺的好坏，藏在材料选型、蚀刻精度、压合参数这些你看不见的细节里。下次选型时，不妨直接问供应商这几个问题：用的是PI还是PET基材、铜箔几盎司、表面处理是ENIG还是OSP——能把这三个参数说清楚的，基本上是认真做产品的厂家。
