极性接反一次，轻则灯不亮，重则直接烧毁驱动电路。很多工程师和DIY爱好者在第一次使用LED灯珠时都栽在这个坑里。本文基于恒彩电子多年的生产与应用数据，把LED灯珠的anode（正极）和cathode（负极）原理讲清楚，配合实物识别方法，让你从此接线不再翻车。
LED灯珠的Anode和Cathode是什么意思
Anode就是正极（阳极），Cathode就是负极（阴极）。这两个英文术语来自半导体器件的标准命名体系，在国际电路图和数据手册里随处可见，理解它们是看懂任何LED原理图的基础。

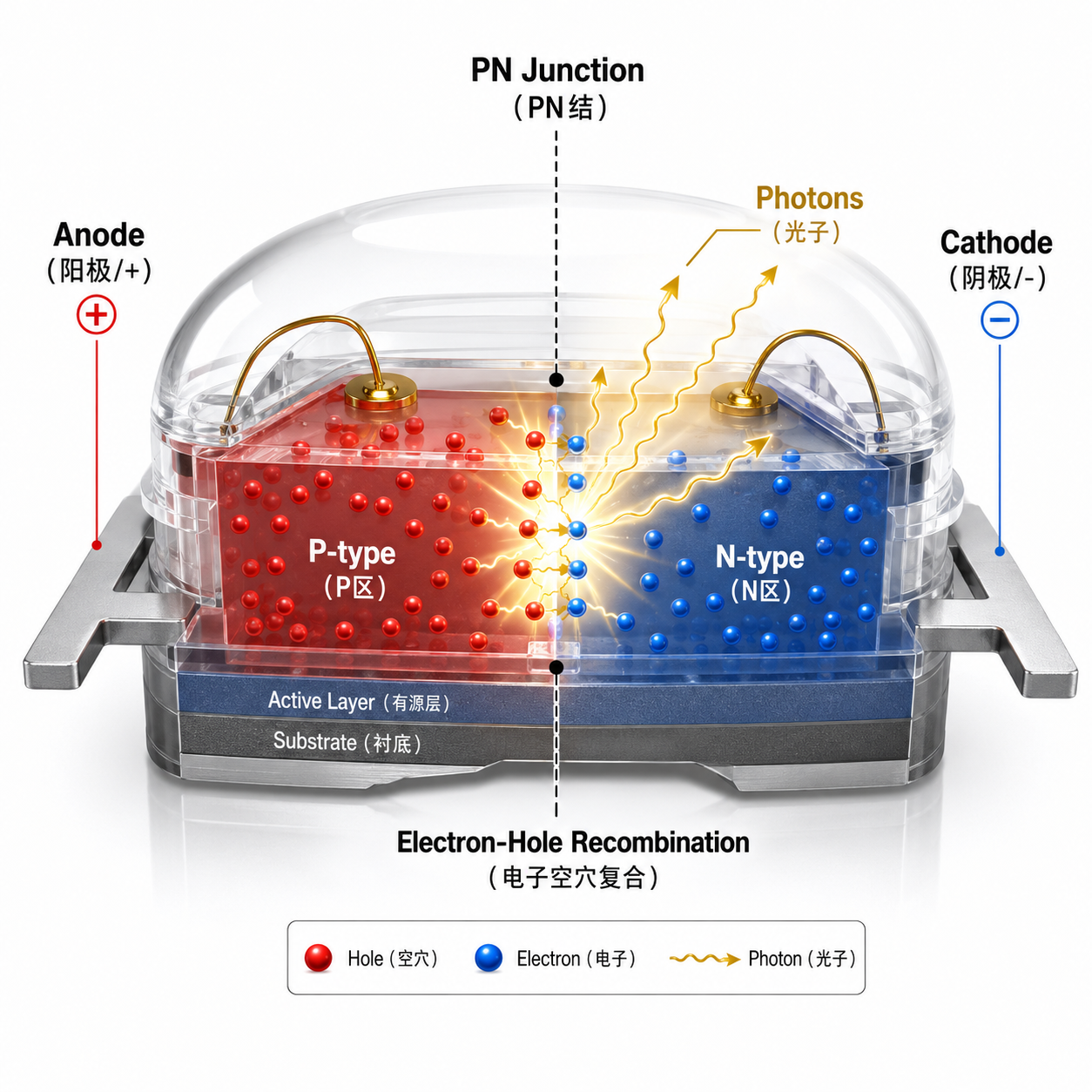

LED（发光二极管）本质上是一个PN结器件：
- P区（Anode/正极）：空穴载流子浓度高，外接电源正极
- N区（Cathode/负极）：电子载流子浓度高，外接电源负极
电流从Anode流入、从Cathode流出，PN结正向导通，电子与空穴在结区复合并释放能量，以光子形式发出可见光。这就是LED发光的核心机制。
正向导通电压一般在1.8V～3.6V之间（红光约1.8-2.2V，蓝光/白光约2.8-3.6V），超过最大正向电流（通常20mA，大功率款可达350mA-3A）就会永久损坏。
标准电路原理图中的Anode/Cathode符号
在电路原理图（Schematic）里，LED的符号是一个三角形加竖线，再加两条向外的箭头（代表发光）：
Anode (+) Cathode (-) | | ▶|—————————————————→光 正极端 负极端 (三角形尖端) (竖线端)- 三角形的底边接Anode（正极）
- 三角形的尖端指向Cathode（负极）
- 电流方向与三角形指向一致（从正极流向负极）
这个符号在Altium Designer、KiCad、Eagle等PCB设计软件里完全通用。恒彩电子提供的每一款产品规格书里，原理图符号也严格遵循IEC 60617标准。

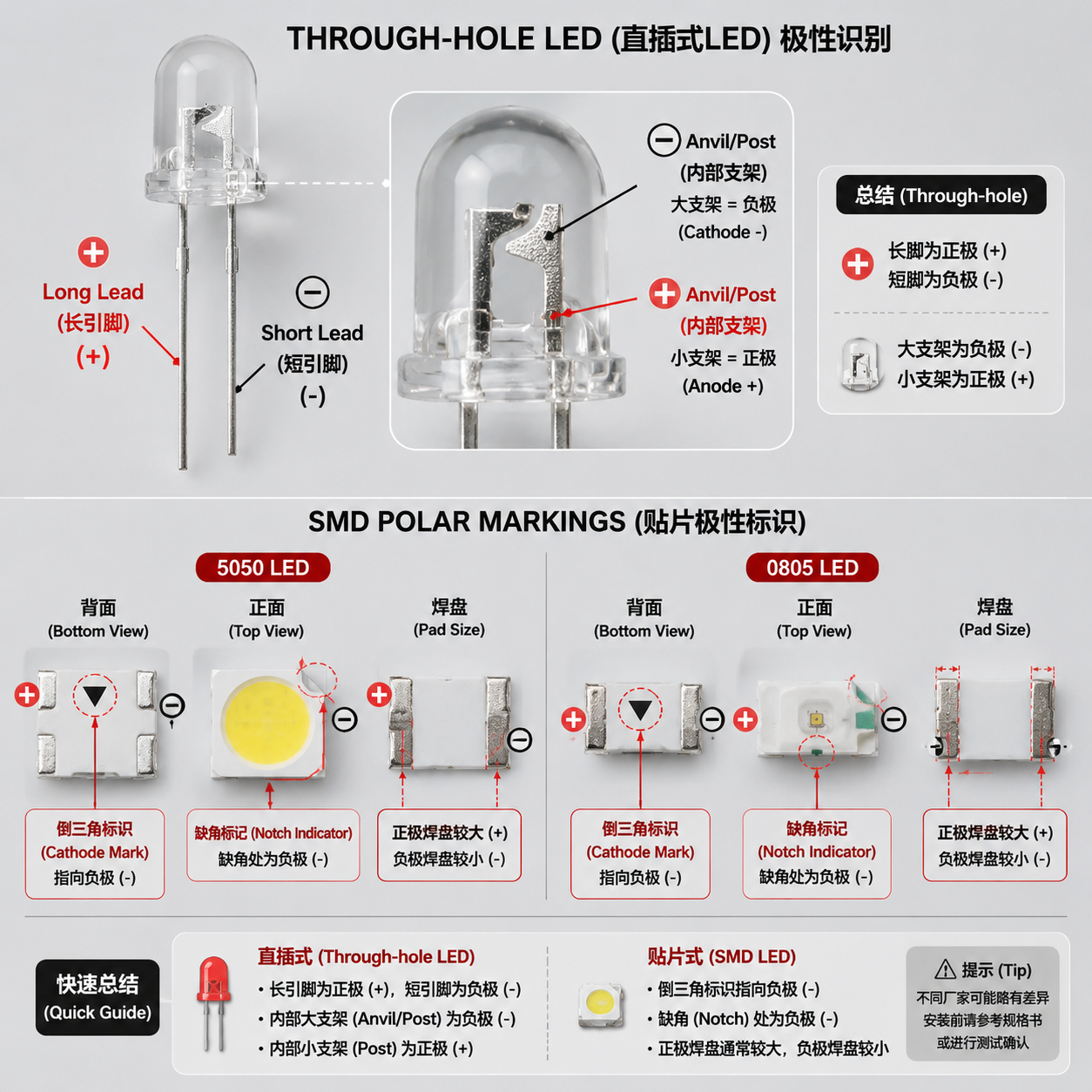

实物如何快速识别正负极
知道原理图还不够，实际焊接时需要对着实物判断。以下是5种常用方法，按操作难度从低到高排列：
方法一：看引脚长短（直插型LED首选）
直插型LED（Through-Hole LED）是最直观的：
- 长引脚 = Anode（正极）
- 短引脚 = Cathode（负极）
这是出厂默认规则，适用于3mm、5mm圆头草帽灯珠等。注意：引脚被剪过之后这个方法就失效了，要换用下面的方法。
方法二：看内部支架大小
透过LED透明封装，侧面观察内部两个金属支架：
- 支架小的一侧 = Anode（正极）
- 支架大的一侧（像小碗形状）= Cathode（负极）
大支架的设计是为了起到反光碗的作用，同时也是散热路径，这是工艺需要，不是随意设计的。
方法三：看贴片LED的标记（SMD LED）
贴片LED（SMD）体积小，没有长短引脚，要靠以下标记：
恒彩电子的2835、5050、3030系列贴片灯珠，在产品背面均印有统一的倒三角标识，批量焊接时可以快速定向，大幅降低贴错概率。
方法四：用1.5V干电池测试
找一节干电池，两根导线分别接LED两端：
- 灯亮：电池正极对应的那端就是LED的Anode
- 灯不亮：反过来接即可
操作简单，不需要任何仪器，适合现场快速判断。1.5V电池不会烧坏LED（正向导通电压通常≥1.8V，实际上红光LED可能勉强亮起，白光/蓝光LED不会亮，这种情况建议用3V纽扣电池）。
方法五：万用表二极管档检测
万用表拨到二极管档（或电阻×1k档）：
- 红表笔接Anode（正极），黑表笔接Cathode（负极）→ 显示正向压降（1.8V-3.6V）或LED微亮
- 反接 → 显示"OL"（超量程）或指针几乎不动
注意：数字万用表二极管档红表笔是内部电源正极，这与指针表欧姆档相反。指针表需用Rlk10k档，黑表笔才是内部电源正极，发光时黑表笔接的是Anode。
多颗LED的常见接线方式
实际应用中不止用一颗LED，搞清楚串并联原理才能正确设计电路。
串联接法（Series Connection）
VCC ——[限流电阻]——A→|K——A→|K——A→|K—— GND LED1 LED2 LED3- 每颗LED的Cathode接下一颗LED的Anode
- 总电压 = 各LED正向压降之和（例如3颗白光LED串联需要约3×3.2V = 9.6V驱动）
- 电流相同，适合驱动电压足够高的场合
并联接法（Parallel Connection）
VCC ——[限流电阻]——+——A→|K——+—— GND | | +——A→|K——+ | | +——A→|K——+- 所有LED的Anode并联接正极，Cathode并联接负极
- 电压相同，总电流叠加
- 建议每路串独立限流电阻，避免因个体差异造成电流不均匀
在恒彩电子的LED模组方案里，灯珠串联数量通常控制在6-10颗以内，超过这个数量后建议改用恒流驱动IC，避免串联过多时末端灯珠亮度不稳定的问题。
限流电阻怎么算
接好正负极之后，限流电阻不能省。计算公式：
R = (VCC - VF) / IF
示例：5V电源驱动一颗白光LED（VF=3.2V，IF=15mA）
R = (5 - 3.2) / 0.015 = 120Ω，取标准值150Ω（偏安全）
接反了会怎样
LED极性接反属于反向偏置，正常情况下不会马上损坏，因为LED的反向击穿电压通常在5V以上。但有几种情况要注意：
- 高压反接：如果电源电压超过LED反向击穿电压，会瞬间击穿损坏
- 驱动IC保护：部分LED驱动芯片对反向电流没有保护，接反可能烧芯片
- 长期反偏：即使电压未达击穿值，长期反向偏置也会加速LED老化
最实际的建议：焊接前用方法四（电池测试）确认极性，两分钟的检查能省掉一批报废品的损失。在2024年恒彩电子的一项内部质检数据里，SMD贴片灯珠焊接返修中有约31%是因为初次贴装方向判断失误导致的，这个比例在增加了明显的缺角标识设计后，下降到了9%以下。
常见问题解答
Q：原理图上写的K和A分别是什么？
A：K是Kathode的缩写（德文来源），等同于Cathode，即负极。A是Anode，正极。两种写法在PCB原理图里都常见，含义完全相同。
Q：RGB三色LED灯珠有几个极？
A：常见的共阴极RGB LED有4个引脚：1个公共Cathode（负极），3个独立Anode（R/G/B各一个）；共阳极RGB LED则是1个公共Anode，3个独立Cathode。购买前要确认是共阴还是共阳，接线方式完全不同。
Q：贴片LED灯珠没有任何标记怎么办？
A：优先用万用表二极管档测量，30秒内可以确认。如果连万用表都没有，用3V纽扣电池（CR2032）串联一个1kΩ电阻做临时测试电路，安全可靠。
Q：LED不亮但也没有烧毁的迹象，怎么判断是极性问题还是其他故障？
A：先用万用表测LED本身正向压降，正常值在1.8-3.6V之间。如果读数正常说明灯珠没坏，再检查电路中限流电阻是否过大、驱动电压是否足够。
