很多人在看 陶瓷LED、陶瓷3535、大功率灯珠 时,都会追问:led的chip属于陶瓷吗?结论很直接:通常不属于。 LED 的 chip 本体一般是半导体材料,而陶瓷更多出现在 封装基板、支架、底座和散热结构 中。
一句话先说清答案
如果你说的是发光芯片本体,通常不是陶瓷;如果你说的是封装底座、基板或支架,那就可能是陶瓷。
这也是为什么很多人会误解。产品名称里经常出现“陶瓷”,但这个词大多数时候描述的是 封装结构,不是发光核心本身。
LED里,哪些部分不是陶瓷,哪些部分可能是陶瓷
先把结构拆开看,最不容易混淆。
通常不是陶瓷的部分

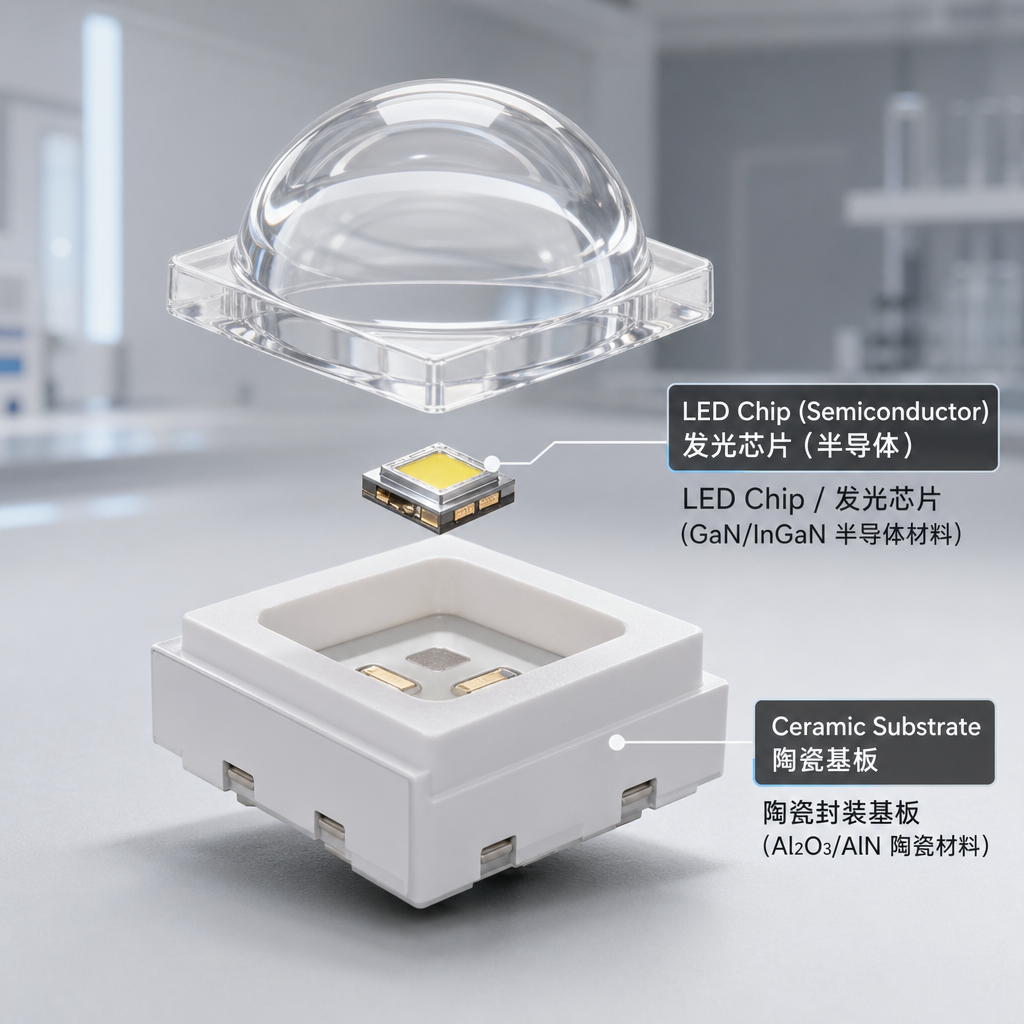

LED chip / 发光芯片
外延层 / 发光层
半导体层
荧光粉与硅胶透镜
可能使用陶瓷的部分
封装基板
陶瓷支架
陶瓷底座
散热相关结构
什么是LED chip,为什么它通常不是陶瓷
LED chip 可以理解为 LED 里真正把电能转成光能的核心。它负责 发光效率、波长、亮度和基础稳定性。主流 LED 芯片通常采用的是 GaN、InGaN、AlGaN 等半导体材料体系,而不是陶瓷。
很多人会把 chip、衬底、封装、基板 混在一起,所以才会反复问这个问题。其实这几个部分作用完全不同:
chip:负责发光
衬底:为外延生长提供支撑
封装:保护芯片并完成电气与热管理设计
基板/底座:承担支撑、绝缘、导热任务
记住这一点,后面看任何“陶瓷LED”产品名称都不容易被带偏。

为什么很多人会误以为LED chip是陶瓷
市场名称容易造成误解
常见叫法包括:
陶瓷3535
陶瓷大功率灯珠
陶瓷封装LED
1-5W陶瓷系列
这些名称没有错,但强调的是 封装形式或底座材料。当采购页面没有把结构拆开讲时,读者很容易自然联想到:既然名字里有陶瓷,那芯片是不是也是陶瓷。
工程场景里,误会更常见
比如一个汽车照明或 UV 光源项目,工程师通常最先看到的是 高温、长时间工作、高电流驱动 这几个要求。此时方案里往往会写 陶瓷封装,因为它对热管理和结构稳定性更有帮助。
但如果没有继续区分层级,就会出现典型误判:
散热变好了,不代表芯片材料变成了陶瓷。 多数情况下,变化的是热通路设计、基板材料和封装结构。
LED里到底哪一层可能是陶瓷
下面这张表最适合快速判断:
| LED组成部分 | 通常是不是陶瓷 | 主要作用 |
|---|---|---|
| LED chip / 发光芯片 | 否 | 发光 |
| 外延层 / 发光层 | 否 | 产生光 |
| 衬底 | 不一定 | 支撑外延生长 |
| 封装基板 | 可能是 | 导热、绝缘、支撑 |
| 陶瓷支架 / 陶瓷底座 | 是 | 耐热、散热、稳定 |
| 荧光粉 / 硅胶透镜 | 否 | 调色、出光 |
最容易混淆的是“衬底”和“基板”

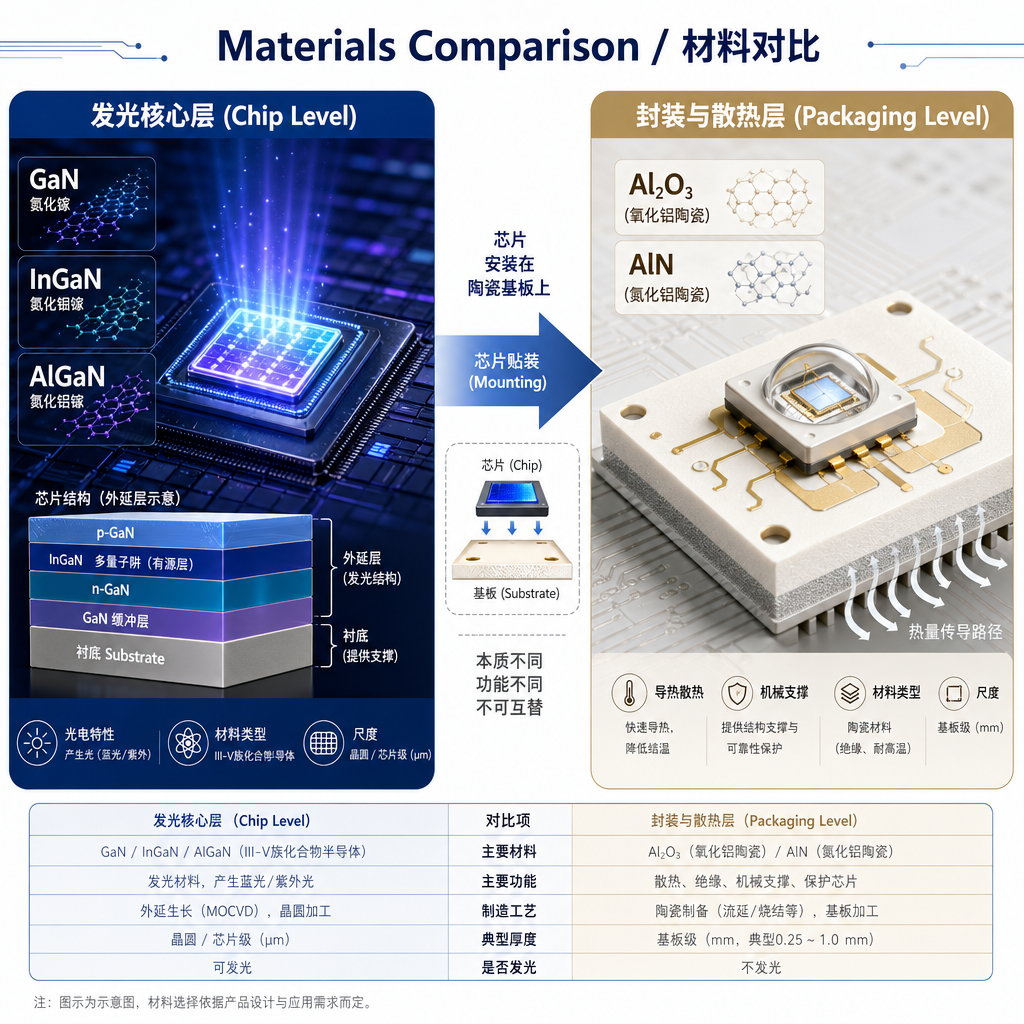

很多资料会提到 蓝宝石、SiC、硅。它们常常属于 衬底或工艺平台,不等于陶瓷封装,也不等于整个 chip 本体。
而常说的 Al2O3 氧化铝陶瓷、AlN 氮化铝陶瓷,更多是出现在 封装基板和热管理结构 中。
LED芯片常见材料是什么
如果把问题换成“LED 芯片通常由什么构成”,答案会更清晰。
常见芯片与相关材料对比
| 材料 | 常见位置 | 是否属于芯片本体 |
|---|---|---|
| GaN | 发光层 | 是 |
| InGaN | 发光层 | 是 |
| AlGaN | 特殊波段发光层 | 是 |
| 蓝宝石 | 衬底 | 否 |
| SiC | 衬底/相关结构 | 否 |
| 硅 | 衬底/工艺平台 | 否 |
| Al2O3陶瓷 | 封装基板 | 否 |
| AlN陶瓷 | 高导热基板 | 否 |
关键结论
GaN / InGaN / AlGaN:更接近真正的发光核心
蓝宝石 / SiC / 硅:更偏向衬底或生长平台
Al2O3 / AlN 陶瓷:更偏向封装与散热结构

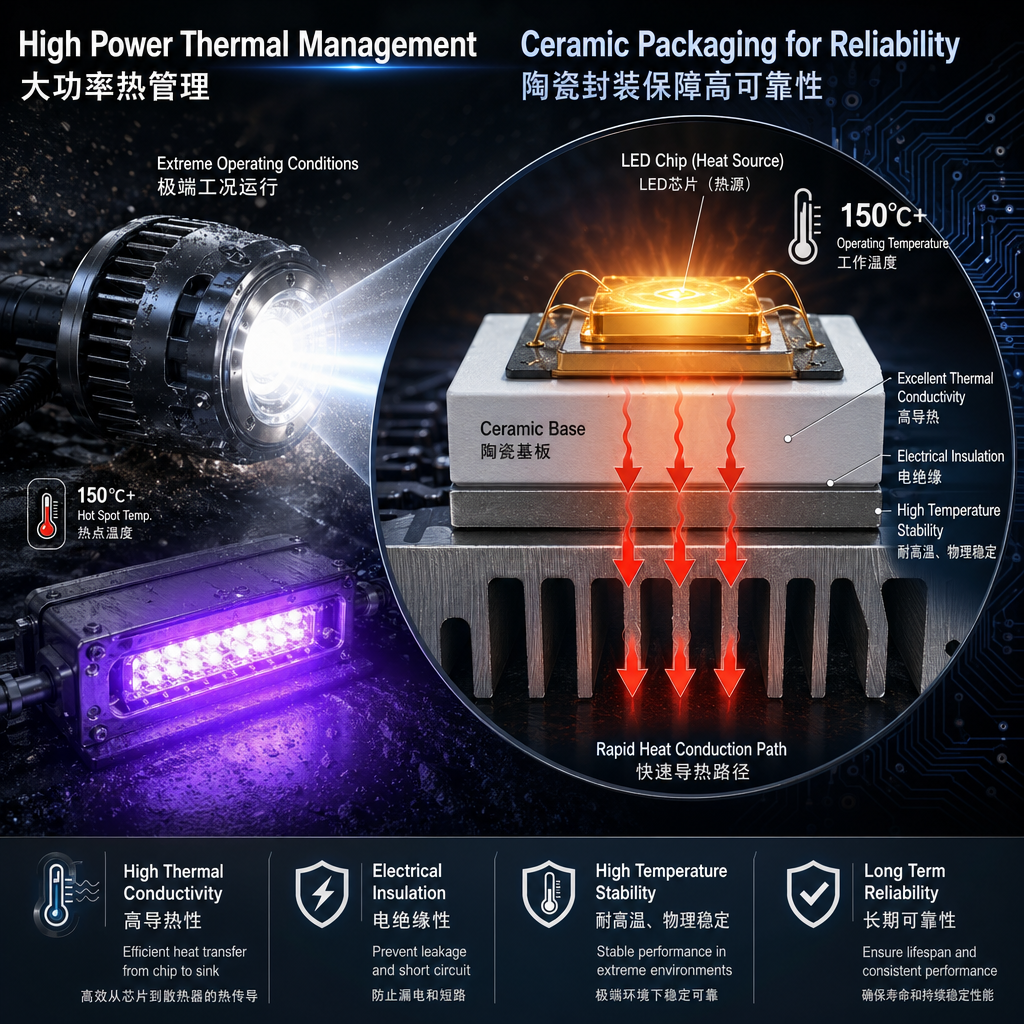

为什么高功率LED更常用陶瓷封装
这不是因为芯片变成了陶瓷,而是因为 高功率LED最怕热堆积。
当结温持续升高时,常见后果包括:
光衰加快
亮度下降
色漂更明显
寿命缩短
可靠性下降
陶瓷在这类产品里的价值
陶瓷封装常被用于高功率LED,核心原因通常包括:
耐高温性能更好
绝缘性稳定
尺寸稳定性高
热管理路径更清晰
更适合高负载、长时间工作场景
在实际项目里,如果热阻控制更好,器件长期工作时的稳定性通常会更高。对高负载应用而言,这种差异不是宣传词,而是直接影响寿命和一致性的结构差异。

两个最容易遇到的真实场景
场景一:采购在比价时,被“陶瓷”两个字带偏
你在筛选几款 3535 LED,页面上分别写着 EMC封装、陶瓷3535、大功率陶瓷系列。报价差距明显,但资料页都没有把结构拆清楚。
这时最常见的问题不是“哪款更便宜”,而是:贵出来的成本,到底买到了什么。 如果只盯着“陶瓷”标签,很容易误以为连 chip 都升级了。
更稳妥的判断方式是直接核对:
芯片材料体系 是什么
封装基板材料 是什么
热阻 数据是多少
额定功率与驱动电流 是多少
是否有 高温高湿、冷热冲击、老化测试 数据
采购真正该问的不是“是不是陶瓷芯片”,而是“陶瓷用在了哪一层,它带来了哪些可量化变化”。
场景二:工程项目长期点亮,普通封装出现光衰过快
在机器视觉、UV 固化、汽车辅助照明这类项目里,LED 往往要 长时间连续工作,而且安装空间紧凑,热量不容易散出去。
这类场景里,如果前期只看亮度而忽略封装结构,后期常见问题就是:亮度下降快、色漂大、批次一致性不稳定。很多团队是在做完热测试后,才发现应该优先关注 封装材料、热阻路径、基板类型。
这种情况下,陶瓷封装的价值才会真正体现出来:它不是让芯片“变成陶瓷”,而是让整个器件在 高热密度环境 下更稳定。
“陶瓷LED”在行业里通常是什么意思
行业里说的 陶瓷LED,通常指的是以下几类:
陶瓷封装LED
陶瓷支架LED
陶瓷基板LED
大功率陶瓷灯珠
也就是说,这个词大多数时候描述的是 封装层级,不是芯片本体材料。
如果只是普通指示、装饰照明或中低功率应用,未必一定需要陶瓷结构。反过来,如果是 高功率、UV、工业设备、机器视觉、汽车照明,陶瓷封装通常更值得评估。
采购LED时,怎么判断是陶瓷封装还是普通封装
先看这几个关键项
Chip材料:GaN、InGaN 还是其他体系
封装基板材料:是否为 Al2O3 或 AlN 陶瓷
热阻:是否给出明确数值
驱动电流与功率范围:是否适合目标工况
可靠性测试:是否有老化、冷热冲击、高温高湿数据
普通封装与陶瓷封装的常见差异
| 判断项 | 普通SMD常见情况 | 陶瓷封装常见情况 |
|---|---|---|
| 封装材料 | PPA / EMC 常见 | 陶瓷底座 常见 |
| 典型功率 | 中低功率居多 | 高功率 更常见 |
| 热管理能力 | 一般 | 更强 |
| 成本 | 较低 | 通常更高 |
| 常见应用 | 指示、普通照明 | 高可靠、专业设备 |
哪些应用更应该考虑陶瓷系列LED
并不是所有项目都需要陶瓷。是否值得选,关键看工况。
更适合考虑陶瓷封装的情况
大功率LED
高密度模组
UV / 特种波段
机器视觉光源
汽车照明
长时间连续点亮设备
高温或温差变化大的环境
不一定必须上陶瓷的情况
普通指示灯
一般装饰灯带
低功率常规照明
适合的结构,比“听起来更高级”的结构更重要。
选型时,真正有参考价值的不是名字,而是参数
如果你只问 led的chip属于陶瓷吗,你只能解决一个概念问题。要把项目选对,通常还要继续看:
芯片体系
封装结构
基板材料
热阻
可靠性测试结果
目标应用场景
像恒彩电子这类长期做 LED 封装的企业,产品线里往往会同时覆盖 SMD2835、EMC3030、5050、3528、3433、1-5W陶瓷系列 等不同路线。对采购和工程来说,这种覆盖的意义不在于“选更贵的”,而在于能按 功率、热设计、波段和使用环境 匹配更合适的结构。
FAQ
led的chip属于陶瓷吗?
通常不属于。 LED 的 chip 本体一般是 GaN、InGaN、AlGaN 等半导体材料。陶瓷更多用于 封装基板、支架或底座。
陶瓷基板是不是等于LED芯片?
不是。 陶瓷基板属于 支撑、绝缘、散热结构;LED 芯片是发光核心,两者不是同一个部分。
为什么大功率LED更常用陶瓷封装?
因为 高功率LED的热管理要求更高。陶瓷封装通常在 耐高温、稳定性和热路径设计 上更有优势。
蓝宝石是陶瓷吗?它和陶瓷基板一样吗?
不一样。 蓝宝石在 LED 中常作为 衬底,主要用于外延生长支撑;陶瓷基板更多用于 封装和散热。
采购时只看“陶瓷LED”这个名字够吗?
不够。 更应确认 陶瓷用在什么位置、热阻多少、可承受多大电流、是否有可靠性测试数据。
UV LED 和机器视觉为什么更常见陶瓷系列?
因为这类应用通常对 连续工作稳定性、亮度一致性、温升控制和寿命 要求更高,所以更常采用高可靠封装结构。
led的chip属于陶瓷吗?通常不是。
如果你说的是 发光芯片本体,它大多是半导体材料;如果你说的是 封装底座、支架、基板或散热层,那就可能是陶瓷。
真正影响选型结果的,往往不是“名字里有没有陶瓷”,而是 陶瓷具体用在了哪一层、热阻表现如何、是否匹配你的工作环境。把 芯片、衬底、封装、基板 分开看,判断会准得多。
