想要让发光二极管正常发光并且变化出绚丽的色彩，你绝对需要弄懂 rgb三色灯电阻怎么配 这个核心难题。为了让你用最快速度拿到答案，这里为你准备了一份核心要点速查表。把大家最想知道、最有用的信息放在文章最前面，帮你彻底扫清接线时的所有困惑。
🚀 核心要点速查表（Key Takeaways）
| 关键疑问 | 快速解答指南 |
|---|---|
| 能共用一个电阻吗？ | 绝对不行！ 红、绿、蓝三种颜色的电压需求完全不同，必须单独配电阻。 |
| 红灯的电压是多少？ | 典型值在 1.8V 到 2.2V 之间。 |
| 绿灯/蓝灯的电压是多少？ | 典型值在 3.0V 到 3.4V 之间。 |
| 怎么算电阻大小？ | 公式：电阻 = (电源电压 - 灯珠电压) ÷ 目标电流。 |
| 5V电源配多大电阻？ | 红灯约 200Ω，绿灯/蓝灯约 120Ω（以 15mA 常见电流为例）。 |
看完这个表格，你大概心里有个底了。接下来，我们会把复杂的技术问题像剥洋葱一样层层拆解。即使你以前从来没有碰过电路板，顺着这些简单的步骤，你也能轻松搞定限流元件的完美搭配。
为什么这份速查表如此重要？
在组装电路的时候，很多人总是凭感觉去随便接线。结果就是灯珠瞬间冒烟烧毁。这份速查表就像是你的安全护身符。只要你按照表格里的基本参数去操作，就能避开百分之九十的烧灯陷阱。更重要的是，正确的搭配能让你的发光部件寿命延长好几倍。
提前准备好你的测试工具
在正式开始计算之前，你需要准备几样基础的小东西。准备一个万用表用来测量真实的电压。找一个稳定输出的直流电源。准备几根测试用的彩色导线。有了这些基础工具，我们接下来的计算和实物测试就会变得非常顺利。
了解基础的电流概念
发光二极管是一种极其娇气的电子元件。它们对流过身体的电流非常敏感。电流稍微大一点点，它们就会被撑坏。平时我们给它们设定的安全电流通常是 15 毫安到 20 毫安。记住这个安全数值，它在我们后面的计算中会反复出现。

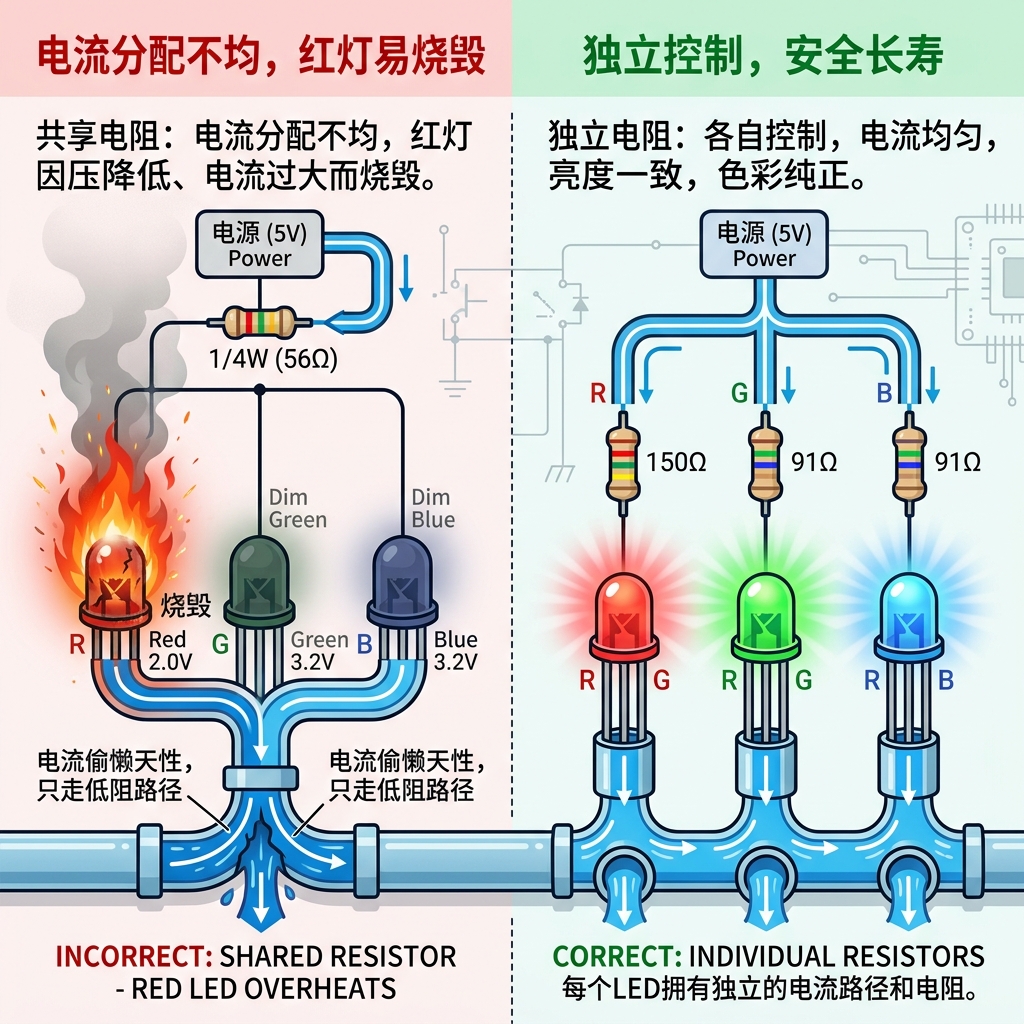

🛑 为什么 RGB 三色灯不能共用一个电阻？
很多刚接触电子制作的朋友都会冒出一个偷懒的念头。为了省去接线的麻烦，能不能只用一个电阻把三个颜色的引脚全部串在一起？答案是非常坚决的：千万别这么做！

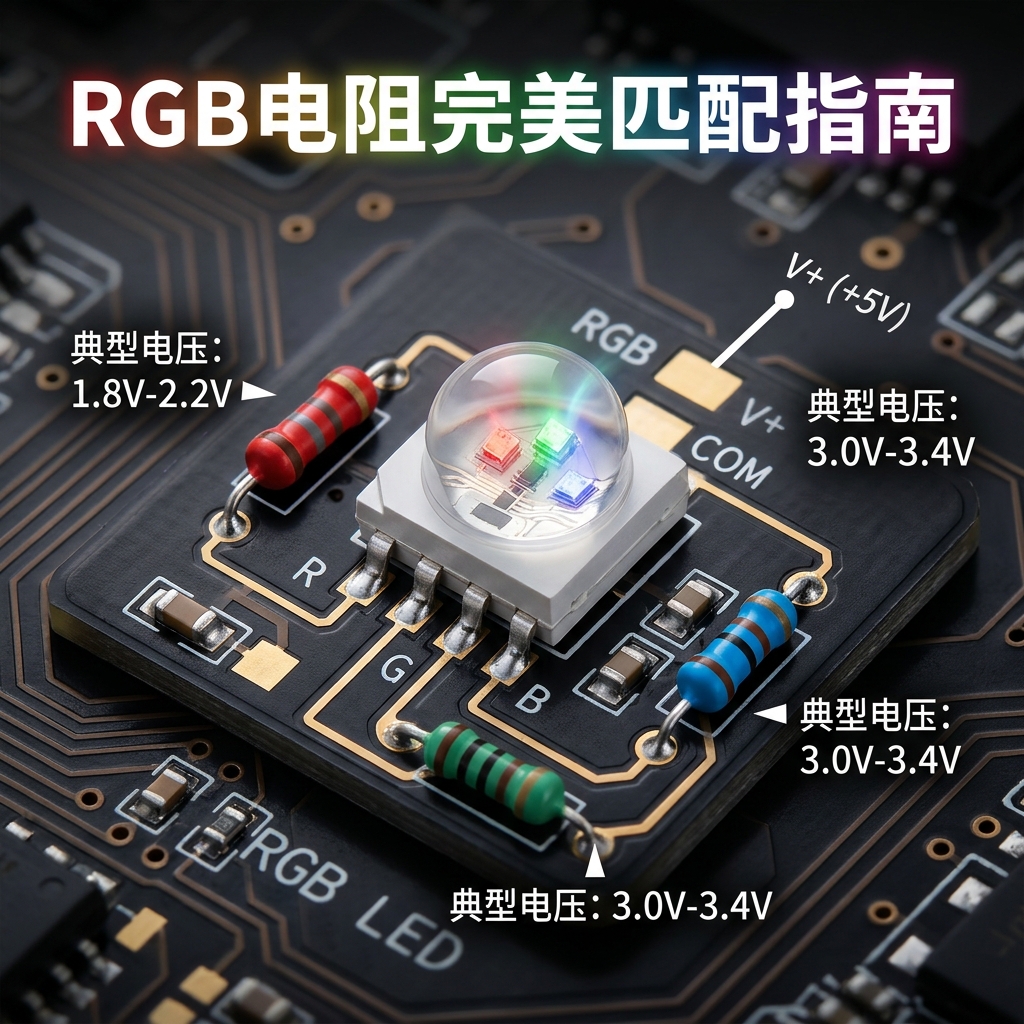

认识三种颜色的“胃口”差异
RGB 三色灯其实是由红、绿、蓝三个独立的小灯珠拼装在一个透明外壳里的。每一种颜色的灯珠，它们需要的驱动电压完全不一样。在工程术语中，这叫做正向电压。
- 红色灯珠：它的胃口特别小，大约只需要 1.8V 到 2.2V 的电压就能被点亮。
- 绿色和蓝色灯珠：它们的胃口相对较大，大约需要 3.0V 到 3.4V 的电压才能正常工作。
电流的“偷懒”天性
打个比方，电流在电路里流动就像水流一样。水总是喜欢往阻力最小的低处流。既然红色灯珠需要的电压最低，它对电流的阻力也就相对最小。如果你只用一个电阻限制总电流，电流就会集体“偷懒”，一股脑地全部涌向红色灯珠的通道。
强行共用的严重后果
这种电流分配不均会导致非常糟糕的结果。红色通道里的电流会远远超过它的承受极限。接着，红灯会发出极其刺眼的光芒，甚至在几秒钟内直接烧黑、断路。与之形成鲜明对比的是，绿灯和蓝灯因为分不到足够的电压和电流，根本就不会亮起来。
单独配置才是唯一出路
为了让每一种颜色都能安全、稳定地发光，我们必须为红、绿、蓝三个引脚各自搭配一个专属的限流电阻。这样就相当于给每一条通道设立了一个独立的“收费站”，精准控制每一条路上的车流量。只有做到独立控制，你才能通过调节电流，随心所欲地混合出成千上万种绚丽的色彩。
🧮 rgb三色灯电阻怎么配？最简单的计算公式
搞清楚了必须独立控制的核心原理，接下来的关键问题就是具体应该怎么算。其实，只要你会最基础的加减乘除，你就能完美解决 rgb三色灯电阻怎么配 这个大难题。

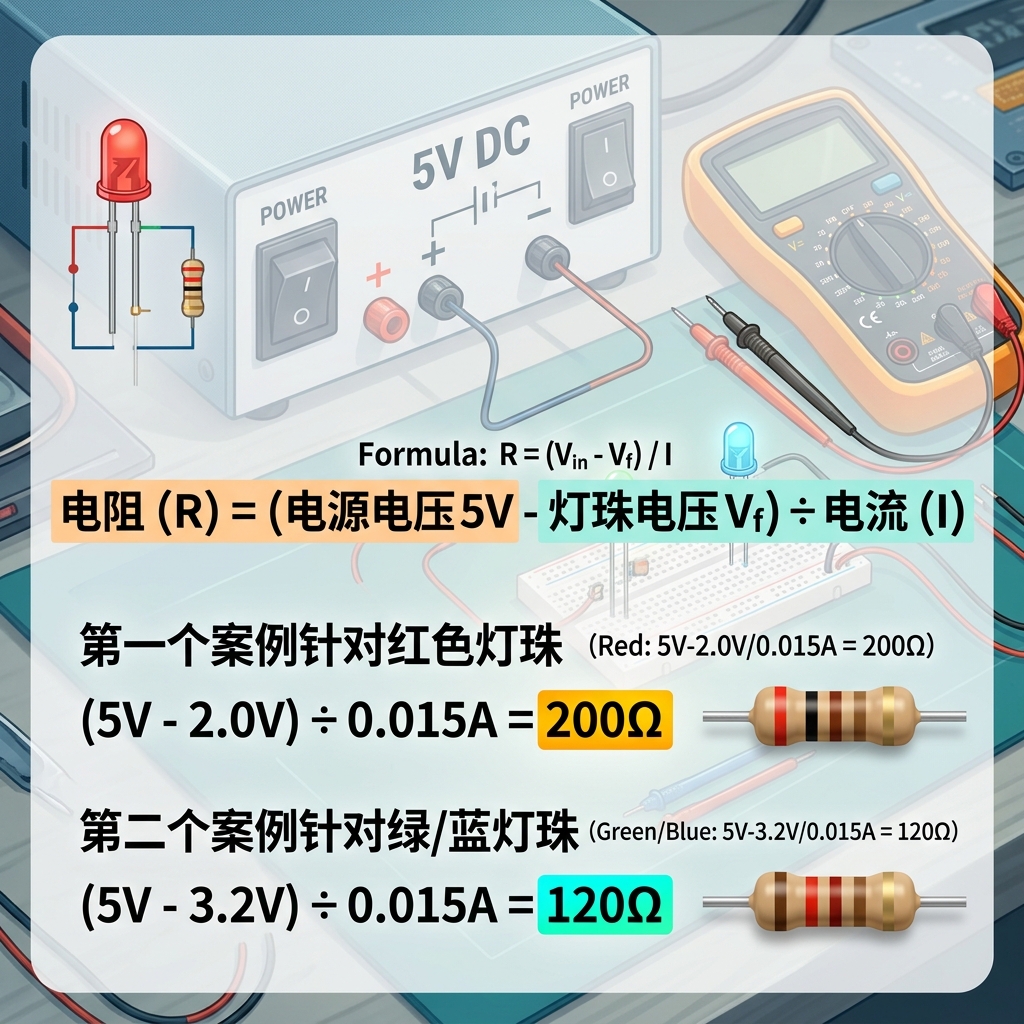

认识神奇的欧姆定律
我们手里有一个超级好用的法宝，它叫做欧姆定律。你只需要在脑海中记住这个极其直白的公式：
需要的电阻大小 = (供电总电压 - 灯珠自身电压) ÷ 你想要的目标电流
红色灯珠的具体计算步骤
让我们来举个极其贴近生活的例子。假设你手里拿着一个 5V 的电源，你希望灯珠的电流稳定在 15mA。这个电流换算成标准单位就是 0.015A，这是一个能保证灯珠长寿的安全亮度。
- 供电总电压 = 5V
- 红色灯珠电压 = 2.0V（我们取一个中间安全值）
- 目标电流 = 0.015A
- 开始计算：用 5 减去 2.0 得到 3.0。再用 3.0 除以 0.015，得出的结果正好是 200 欧姆。
绿色和蓝色灯珠的计算方法
接着，我们用同样的思路来算算绿灯和蓝灯。
- 供电总电压 = 5V
- 绿/蓝灯电压 = 3.2V（同样取中间值）
- 目标电流 = 0.015A
- 开始计算：用 5 减去 3.2 得到 1.8。再用 1.8 除以 0.015，算出来的结果是 120 欧姆。你看，稍微动动手指按一下计算器，答案就清清楚楚地摆在眼前了。毫无疑问，自己动手计算比盲目瞎猜要靠谱得多。
举一反三：更换电源怎么办
如果你把电源换成了 12V 呢？完全不用慌张。只要把公式里的“供电总电压”从 5 换成 12，再重新按一遍计算器就可以了。为了帮你更好地在实际项目中应用这些计算，强烈建议你参考这篇详尽的共阳RGB灯柱电路设计指南：串联电阻计算、接线原理与工程实践，里面有非常生动的工程案例剖析，能让你对整个电路的设计逻辑有更深刻的理解。
📊 常用电源下的 RGB 电阻搭配对照表
为了帮你节省宝贵的计算时间，我们提前把日常最容易用到的搭配全部算好了。你可以直接把下面这个表格截图保存在手机里，下次接线时拿出来直接用！
各种常见电源的经典搭配速查
假设目标电流为安全长寿值：15mA (也就是 0.015A)
| 供电电源 | 对应颜色 | 灯珠电压 (Vf) | 理论计算结果 | 建议购买的标准件 |
|---|---|---|---|---|
| 3.3V | 🔴 红色 | 2.0V | 86 Ω | 100 Ω |
| 3.3V | 🟢 绿色 | 3.2V | 6 Ω | 10 Ω |
| 5V | 🔴 红色 | 2.0V | 200 Ω | 200 Ω |
| 5V | 🟢/🔵 绿/蓝 | 3.2V | 120 Ω | 120 Ω |
| 9V | 🔴 红色 | 2.0V | 466 Ω | 470 Ω |
| 9V | 🟢/🔵 绿/蓝 | 3.2V | 386 Ω | 390 Ω |
| 12V | 🔴 红色 | 2.0V | 666 Ω | 680 Ω |
| 12V | 🟢/🔵 绿/蓝 | 3.2V | 586 Ω | 600 Ω |
找不到精确数值的解决妙招
细心的朋友可能会发现，表格里的“理论计算结果”和“建议购买的标准件”有时候并不完全一样。买不到完全对应数字的元件怎么办？解决办法非常简单，直接去买最接近的、稍微大一点点的规格就行了。
稍微选大一点的好处
选用稍微大一点的阻值，会让流过电路的电流稍微变小一点点。人的肉眼其实非常迟钝，几乎察觉不到亮度的微弱下降。相对地，这种做法却能极大地减轻发光芯片的负担，让你的作品使用寿命成倍延长。
倾听行业专家的忠告
关于阻值的选择，业界有着非常统一的共识。正如资深光电工程师李建国所强调的：“在LED电路设计中，宁可让电阻阻值大出百分之十，也绝不能低于理论计算值，这是保护微小发光芯片的最有效防线。”这句话可谓是字字珠玑，在实操中能帮你避开无数个由于电流过大而导致芯片光衰的隐形大坑。
🔥 别忘了算功率！避免电阻发烫烧毁
把阻值算准、选好之后，我们千万不能忽略另外一个极其关键的隐蔽细节。那就是元件的额定功率。很多新手哪怕算对了阻值，最后还是会闻到烧焦的味道，原因就出在功率上。
什么是元件的功率？
你可以把功率想象成这个小零件能够承受的“热量极限”。它在阻挡多余电压的时候，会把这部分多余的电能转化成热量散发到空气中。如果它需要散发的热量超过了它本身的承受能力，它就会变得像开水一样滚烫。
功率不足的可怕后果
如果功率选得太小，这个小零件就会像发高烧一样持续高温。时间一长，它外表的彩色色环会被烤得发黑，甚至直接冒出一缕青烟，彻底烧断。一旦它烧断了，整个发光通道也就完全瘫痪了。
教你一步步算对功率
计算功率的公式同样极其直白，小学生也能一眼看懂：
消耗功率 (W) = (供电总电压 - 灯珠自身电压) × 目标电流
我们还是以 5V 电源、红色通道、15mA 电流作为例子来实际算一算：
- 需要抵消的电压差 = 5V - 2.0V = 3.0V
- 消耗功率 = 3.0V × 0.015A = 0.045W
常见规格应该怎么挑
算出了 0.045W 这个数字，我们该怎么去买东西呢？市场上最容易买到的普通直插元件通常是 1/4W（也就是 0.25W）的规格。只要拿 0.25W 和我们算出来的 0.045W 比一比，你会发现 0.25W 远远大于实际需要的热量消耗。毫无疑问，对于 5V 甚至 12V 的普通发光项目，直接使用这种最普通的 1/4W 规格就完全绰绰有余啦！
❓ 常见疑问解答
在摸索 rgb三色灯电阻怎么配 的实际过程中，许多喜欢动手的朋友还经常遇到下面这几个让人头疼的细节问题。我们把它们一一拆解清楚，让你彻底不留死角。
必须加上限流元件吗？
答案是肯定的，绝对不能省掉！发光芯片本身是一个非常“单纯”的部件，它完全没有自我控制电流大小的能力。只要你给它通电，它就会拼命地吞噬电流。如果不加上限制元件，电流会像决堤的洪水一样瞬间冲毁它脆弱的内部结构。
能不能靠直觉随便接？
极其不推荐这种碰运气的方法。最好老老实实地先用公式在纸上算一遍，然后再去挑选对应数值的标准件。乱猜一通可能会导致两个极端。要么阻值太大，灯光暗得像微弱的萤火虫。要么阻值太小，芯片处于长期超负荷运转状态，用不了几天就彻底不亮了。
碰到 24V 高压怎么处理？
遇到高电压环境，只要重新套用前面的公式就可以了。把公式里的“供电总电压”换成 24V，再仔细算一遍。需要特别警惕的是，当输入电压高达 24V 时，限流元件需要抵消的电压差非常大。这就意味着它会产生极其惊人的热量，普通的 1/4W 规格绝对扛不住。
高压环境的进阶玩法
为了解决高压带来的严重发热问题，我们通常会改变接线的策略。举个例子，我们可以把好几个相同的发光部件首尾相连串成一串，让它们共同分担这 24V 的高压。又或者，直接摒弃传统的电阻限流方式，改用更高级、更智能的恒流驱动控制板来精准管理电能分配。
🌟 优质 RGB 灯珠的原材料构成
既然你已经彻底搞懂了 rgb三色灯电阻怎么配，那么挑选一颗体质极其优良的发光元器件就成了打造完美作品的最后一步。想要光效出众、颜色纯正，就必须弄懂它们肚子里的原材料构成。像恒彩电子等优质源头厂商之所以能做出让人惊艳的好产品，关键就在于对这些基础材料的极致把控。
核心发光芯片的秘密
发光芯片是整个元件的“心脏”。决定红光颜色的通常是铝镓铟磷（AlGaInP）材料，而决定绿光和蓝光的则是铟镓氮（InGaN）材料。劣质产品往往使用尺寸缩水、纯度不高的边角料芯片。这种芯片发光效率极低，亮度下降得特别快。优质的元器件会采用大尺寸、高纯度的外延片。它们就像是一台动力强劲的跑车发动机，能够以极低的发热量爆发出极其耀眼的光芒。
纯金线材的导电优势
在微小的内部结构中，芯片需要通过极细的金属线与外部的金属引脚相连。很多廉价产品为了拼命压缩成本，会偷偷换成便宜的合金线甚至铜线。这些替代材料导电性差，还特别容易在热胀冷缩中断裂。真正高规格的产品，内部必定采用纯度高达 99.99% 的黄金导线。金线不仅导电顺畅无比，还能承受极其严苛的温度剧变。
支架与封装胶水的奥秘
支架就像是元件的“骨架”，负责稳固支撑和快速散热。好的支架通常由高纯度的紫铜打造，表面还会镀上一层厚厚的白银，以此来反射更多的内部光线。外层的封装胶水同样大有学问。劣质胶水在紫外线的长期照射下，几个月就会发黄变脆。而恒彩电子等高端品牌采用的是抗黄变性能极佳的进口硅胶，确保光线永远清澈透明。
打造完美混光的关键
把红、绿、蓝三个极小的心脏精准地排列在一个微米级的微小空间里，极其考验工厂的制造工艺。只有利用高精度的显微设备进行完美对位，保证三颗芯片的距离、发光角度被控制得严丝合缝，你组合出来的全彩光芒才会纯粹无瑕，不会出现任何难看的杂色斑块。
希望对你有用。
