5050幻彩LED如何焊接？从手工焊接到回流焊的完整工艺指南（2026版）

5050幻彩LED焊接的核心在于“温度控制”与“静电防护”。无论是普通RGB还是内置IC的幻彩灯珠，手工焊接时烙铁温度应控制在350℃±10℃，单点接触时间严格控制在3秒以内；若是批量SMT生产，则必须遵循IPC/JEDEC J-STD-020无铅回流焊标准，峰值温度不超过260℃。

作为恒彩电子的一名老技术员，我依然清晰地记得第一次焊接带有内置IC的5050灯珠时的情景。那时我并没有意识到那个小黑点（IC芯片）有多脆弱，按照焊电阻的方法去焊，结果一通电，整条灯带只有第一颗亮，后面的全“死”了。那种挫败感至今难忘。这就是为什么我总是不厌其烦地强调：幻彩灯珠不仅仅是发光体，它更像是一个微型的精密电路板。

在这行摸爬滚打这么多年，我总结了一些实打实的“避坑指南”。无论你是正在做样机调试的工程师，还是负责产线工艺的主管，这篇文章都能帮你省下不少返工的成本。

快速工艺要点（Quick Guide）：

• 引脚辨识：务必分清DIN（信号进）和DOUT（信号出），接反了绝对不亮。
• 手工工具：必须使用恒温防静电烙铁，推荐使用刀型烙铁头以增加接触面积。
• SMT温区：回流焊预热区升温斜率需<3℃/s，防止胶体爆裂。
• 助焊剂：使用中性免洗助焊剂，酸性助焊剂会腐蚀LED支架银层。
• 静电防护：内置IC对静电非常敏感，操作必须佩戴静电环。
• 防潮管理：拆封后未用完的灯珠需重新真空包装或烘烤，防止吸湿炸裂。

5050幻彩LED焊接前的核心认知：结构与引脚定义

在拿起烙铁之前，我们得先搞清楚手里的5050幻彩灯珠到底是个什么构造。很多人容易把“5050 RGB”和“5050 幻彩（内置IC）”混为一谈，但这在焊接上是大忌。

普通5050 RGB与内置IC幻彩灯珠的差异

普通的5050 RGB灯珠通常有6个引脚，分别对应红、绿、蓝三个芯片的正负极。它就像三个独立的灯泡装在一个壳子里，本身没有“大脑”，耐热性相对较好。

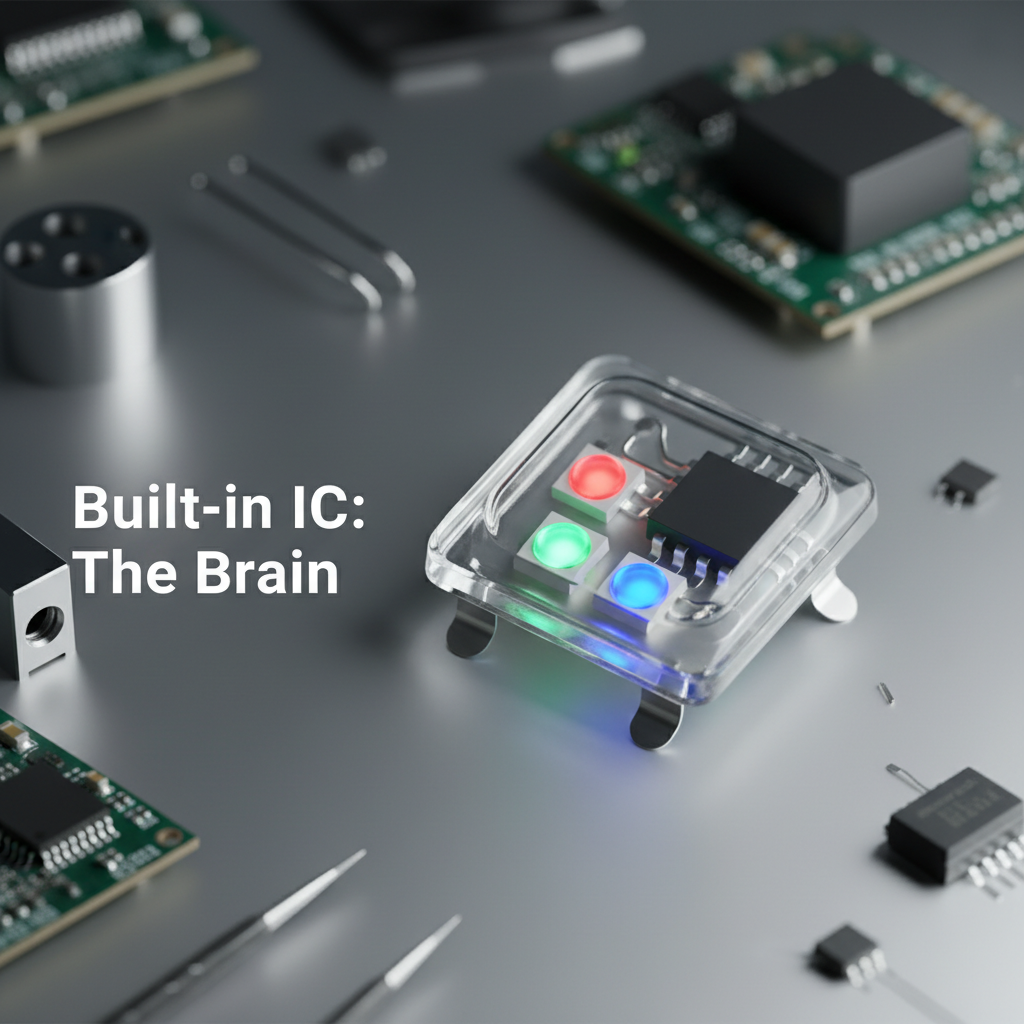

而5050幻彩灯珠（如常见的WS2812B、SK6812协议），它在灯珠内部封装了一颗驱动IC。这颗IC就是灯珠的“大脑”，也是最怕热的部件。 一旦焊接温度过高传导到IC，芯片逻辑就会损坏，导致不仅这颗灯不亮，信号也传不下去，整条灯带后面全瘫痪。

识别极性与方向是第一步

不要相信凭感觉盲焊。幻彩灯珠通常只有4个引脚：

1. VDD：电源正极（通常5V）。
2. GND：电源负极。
3. DIN：数据输入（信号从控制器来）。
4. DOUT：数据输出（信号传给下一颗灯）。

在PCB板设计时，一定要在丝印上标清楚信号流向箭头。我见过太多新手因为PCB没标方向，把整盘灯珠方向贴反，最后只能全部报废的惨案。

手工焊接5050幻彩LED：针对样机调试与维修的实操步骤

很多时候，我们在做工程样板或者维修坏点时，必须用到手工焊接。这时候，手上的功夫和工具的选择就至关重要了。

工具准备与温度设定

工欲善其事，必先利其器。别用那种几十块钱的直插式电烙铁，那种烙铁温度波动极大，很容易把灯珠烫死。

• 烙铁选择：推荐T12或高频恒温焊台。
• 烙铁头：优先选刀头（K头），因为5050焊盘接触面大，刀头传热快，能缩短加热时间。
• 温度设定：
  • 有铅焊锡：320℃-350℃
  • 无铅焊锡：350℃-380℃

防止“死灯”的关键手法

最核心的技巧只有一个字：快。

1. 先上锡：先在PCB的一个焊盘上预先上一点锡。
2. 固定：用镊子夹住5050灯珠，对其位置，用烙铁熔化预上锡的焊盘，固定住灯珠的一只脚。
3. 补焊：然后迅速焊接其余三个引脚。

行业经验提示： 不要一直用烙铁头怼着引脚不放。如果3秒钟还没化锡，说明烙铁功率不够或者氧化了，赶紧移开，冷却后再试。持续高温超过5秒，内置IC损坏的概率会呈指数级上升。

灯条接线焊接的技巧

如果是焊接软灯条（FPCB），除了温度，还要注意应力释放。软板上的铜箔很薄，线焊好后如果用力拉扯，很容易把焊盘连根拔起。

焊好导线后，建议在焊点附近打一点704硅橡胶或者热熔胶进行固定，这样受力点就会转移到胶体上，而不是脆弱的焊盘上。

批量生产中的SMT回流焊工艺：J-STD-020标准曲线应用

对于恒彩电子这样的B端企业客户来说，手工焊只是小打小闹，真正的战场在SMT贴片回流焊。这里的数据稍有差池，损失的就是成千上万颗物料。

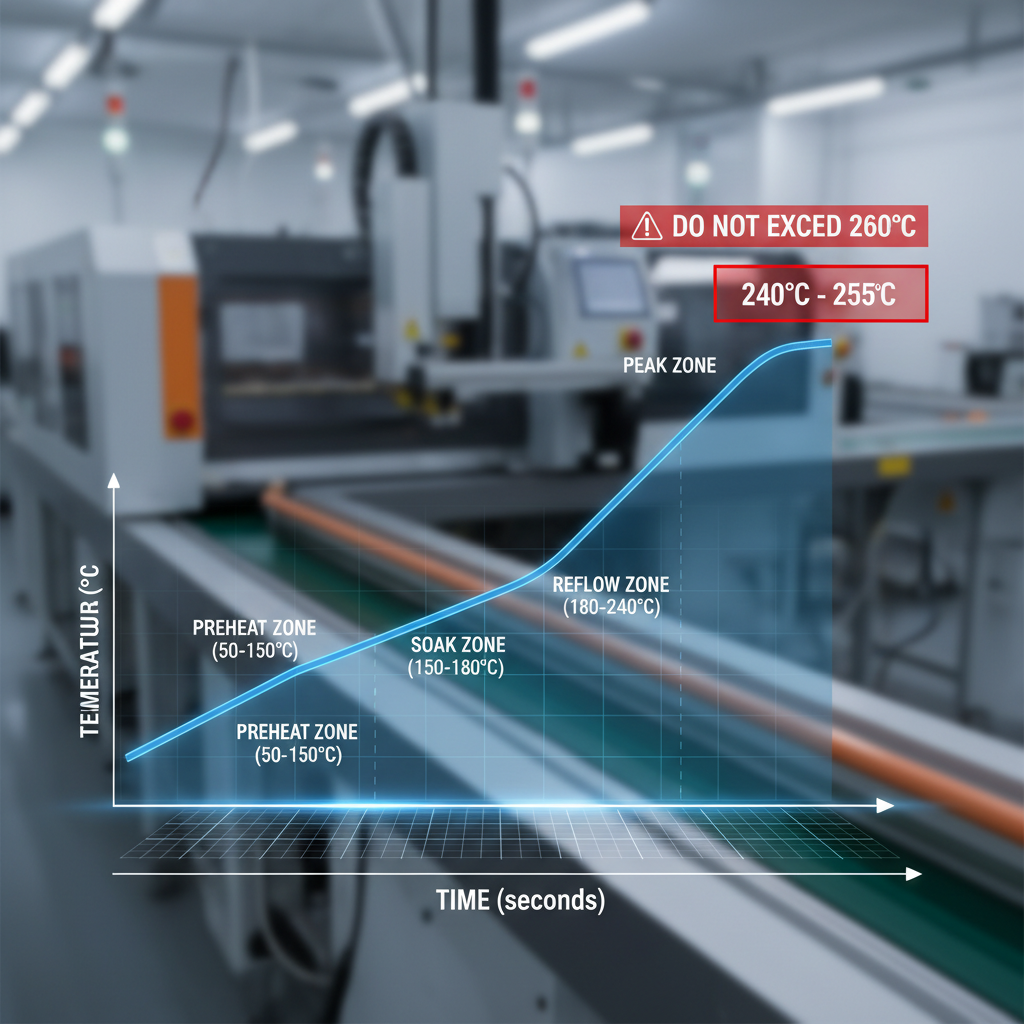

无铅回流焊温度曲线设定

大多数5050幻彩灯珠都使用PPA或PCT支架，它们对温度非常敏感。我们需要依据IPC/JEDEC J-STD-020标准来设定炉温。

以下是一份通用的无铅回流焊参考数据，适用于大多数内置IC的5050灯珠：

钢网开孔与锡膏选择

2024年的行业数据显示，超过60%的LED焊接不良（如立碑、虚焊）源于钢网设计不当。

对于5050封装，我建议钢网厚度在0.12mm-0.15mm之间。如果灯珠排列非常紧密，建议将钢网开口内缩5%-10%，或者做成“田”字形开口，这样可以有效防止连锡短路。

MSL湿敏等级管理

这一点经常被忽视。5050灯珠通常是MSL 3级或4级湿敏元件。如果真空包装拆开超过24小时（有的甚至更短），上线前必须进行烘烤除湿。否则，回流焊的高温会让灯珠内部吸收的水分瞬间汽化，导致胶体爆裂，也就是我们常说的“爆米花效应”。

常见焊接缺陷分析与故障排查（Troubleshooting）

焊完了不代表活儿干完了。通电测试才是见真章的时候。

焊后不亮或颜色异常

如果你发现通电后灯不亮，或者颜色乱跳，别急着换灯，先按这个顺序查：

1. 看极性：这是最低级但也最常见的错误。检查PCB上的VCC/GND是不是和灯珠的缺口标记对上了。
2. 看信号：DIN和DOUT反了吗？信号必须是从控制器的输出接到第一颗灯的DIN。
3. 测电压：用万用表量一下灯珠脚上的电压。如果是5V灯珠，实际电压低于4.5V可能会导致IC工作逻辑混乱（颜色乱闪）。

虚焊与冷焊（Cold Joints）

如果在显微镜下看到焊点呈现豆腐渣状，或者灰暗无光泽，那就是冷焊。这通常是因为烙铁温度不够，或者焊接时手抖了。这种焊点初期可能通电，但稍微震动或老化后就会断路。

连锡短路

由于5050的引脚就在灯珠底部侧面，锡量一旦过多，很容易爬到旁边的脚上去。特别是VDD和DIN如果连锡，可能会直接把控制器的高电平灌进信号脚，烧毁控制器端口。

行业专家观点： “如果你在修复连锡时感到困难，最好的办法不是加锡，而是加助焊剂。助焊剂是液态的‘手术刀’，能利用表面张力让连在一起的锡自然分开。”

高可靠性应用：5050陶瓷LED灯珠的焊接与散热优势

在一些高端工程项目，比如户外亮化或者大功率舞台灯中，普通的PPA塑料支架5050可能扛不住长时间的高温工作。这时候，材料的选择就比焊接技巧更重要了。

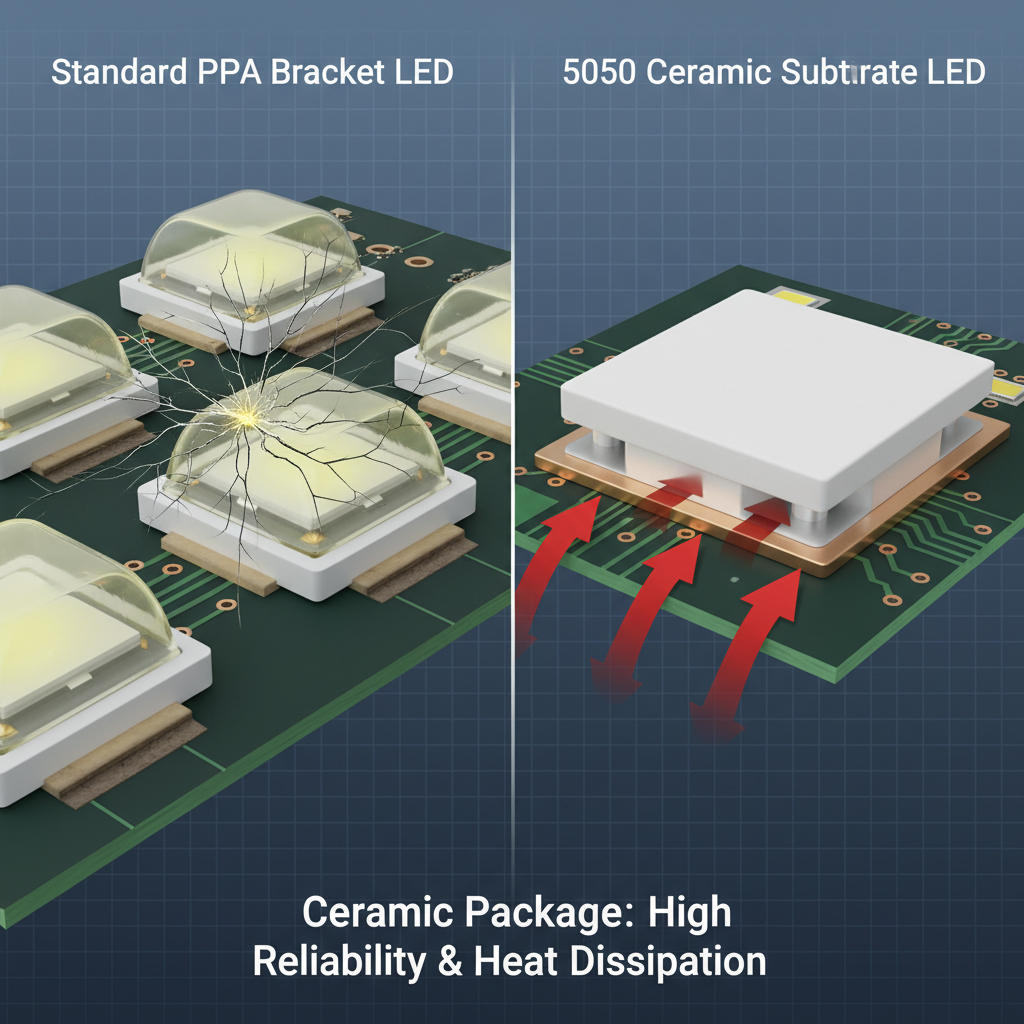

为什么工程项目首选陶瓷封装

陶瓷基板的热膨胀系数与LED芯片非常接近，这意味着在冷热冲击下，它不会像塑料那样容易产生内部裂纹。这就不得不提到我们恒彩电子引以为豪的 5050陶瓷灯珠列表，这类产品专为严苛环境设计。

陶瓷5050 RGBW的特殊焊接要点

焊接陶瓷5050时，除了常规引脚，最重要的是底部的散热焊盘（Thermal Pad）。这个焊盘通常不通电，只导热。

• 在手工焊接时，很难焊好这个底部焊盘，所以建议使用热风枪或加热台辅助。
• 在钢网设计时，底部散热焊盘的开口要打成网格状，避免锡膏过多将灯珠顶起，导致信号引脚虚焊。

关于5050焊接的常见疑问解答

1. 5050幻彩灯珠焊接时最高能承受多少度？短时间（10秒内）峰值温度可以达到260℃，但为了安全起见，建议峰值控制在245℃左右。手工焊接时，烙铁头温度虽然设定在350℃，但实际接触焊盘时热量会迅速散失，所以只要动作快，是安全的。

2. 焊错了怎么拆除？千万别硬撬！如果是单颗，用双烙铁同时加热两边，或者用热风枪设定在320℃吹下来。记得风速调小点，别把周围的小电阻吹飞了。

3. 幻彩灯条一定要接控制器才能测试焊接好坏吗？是的。普通的通电（VCC/GND）是不会让幻彩灯珠亮起来的，必须给DIN脚输入符合协议（如归零码）的数据信号它才会亮。

4. 手工焊接后需要清洗助焊剂残留吗？如果使用的是免洗助焊剂，一般可以不洗。但在高湿度环境下（如户外工程），残留的助焊剂可能会吸潮变成导体，导致微漏电。所以对于高要求的工程单，我们恒彩电子建议必须清洗，并涂覆三防漆。

掌握了这些焊接工艺，你就掌握了让5050幻彩LED稳定工作的钥匙。无论你是想做炫酷的DIY作品，还是负责大型的商业照明项目，规范的焊接都是质量的第一道防线。如果你对特殊的封装形式或者更高功率的5050产品有疑问，欢迎随时来找我们探讨。毕竟，把每一颗灯珠焊好，让它们完美发光，是我们共同的目标。
