在LED行业摸爬滚打这么多年，我经常在后台收到采购朋友或者工程师的私信，问得最多的一个问题就是：“3535封装这么小，真的能做到15W吗？” 这是一个非常典型且具有挑战性的问题。
作为一名在这个行业深耕多年的“老兵”，我亲眼见证了3535从最初的1W、3W，一路进化到如今的超高功率密度版本。答案是肯定的：3535封装确实有15W的版本，但这绝不是普通的塑料支架灯珠能做到的。 它代表了目前量产LED技术中，对热管理、材料科学和芯片工艺的极致考验。今天，我就带大家拆解一下这颗小小的灯珠背后，究竟隐藏着怎样的技术玄机。
核心要点快速览
如果你正在为项目选型，没时间看长篇大论，请先看这几个关键结论，这将决定你的PCB设计和散热方案：
- 功率密度极高： 15W在3.5mm x 3.5mm的尺寸上运行，意味着单位面积的热流密度极高，必须使用陶瓷基板。
- 必须采用倒装芯片（Flip Chip）： 只有倒装或者垂直结构芯片才能承受大电流驱动，传统的正装金线工艺无法支撑。
- 电压与电流的匹配： 15W通常通过高电压（如6V/12V）或超大电流（如3V @ 5A）来实现。
- 散热是生命线： 必须配合热电分离（DTP）的铜基板使用，否则光衰极快。
- 光学优势明显： 小发光面（LES）配合大功率，是远射手电筒、车灯和特种照明的首选。
- 成本差异巨大： 15W 3535属于高端定制或高性能系列，价格远高于普通照明用的1W灯珠。
3535封装真的有15W大功率灯珠吗？核心结论与市场现状
很多人对3535的印象还停留在路灯上常用的1-3W规格。确实，那是EMC或者PCT支架的舒适区。但随着移动照明（比如战术手电）和汽车大灯的需求升级，市场对“小体积、大流明”的渴望从未停止。
极限功率解析：从常规到极限的跨越
为什么大家会怀疑15W的存在？因为在几年前，这几乎是物理学的悖论。常规3535灯珠的热阻通常在6-10℃/W，如果强行通电到15W，芯片结温（Tj）会瞬间突破150℃，导致永久性损坏。
行业数据洞察 根据2023-2024年的实验室测试数据，采用氮化铝（AlN）陶瓷基板的3535灯珠，其热阻可以降低至 2.5℃/W 以下。这为15W的高功率运行提供了物理基础。
现在，通过多晶并联或者单颗超大尺寸倒装芯片，配合共晶焊接工艺，15W已经成为高端3535灯珠的“秀肌肉”指标。像恒彩电子这样拥有近二十年封装技术背景的企业，其核心团队来自光学研究院，早就攻克了这种高功率密度下的封装难题。

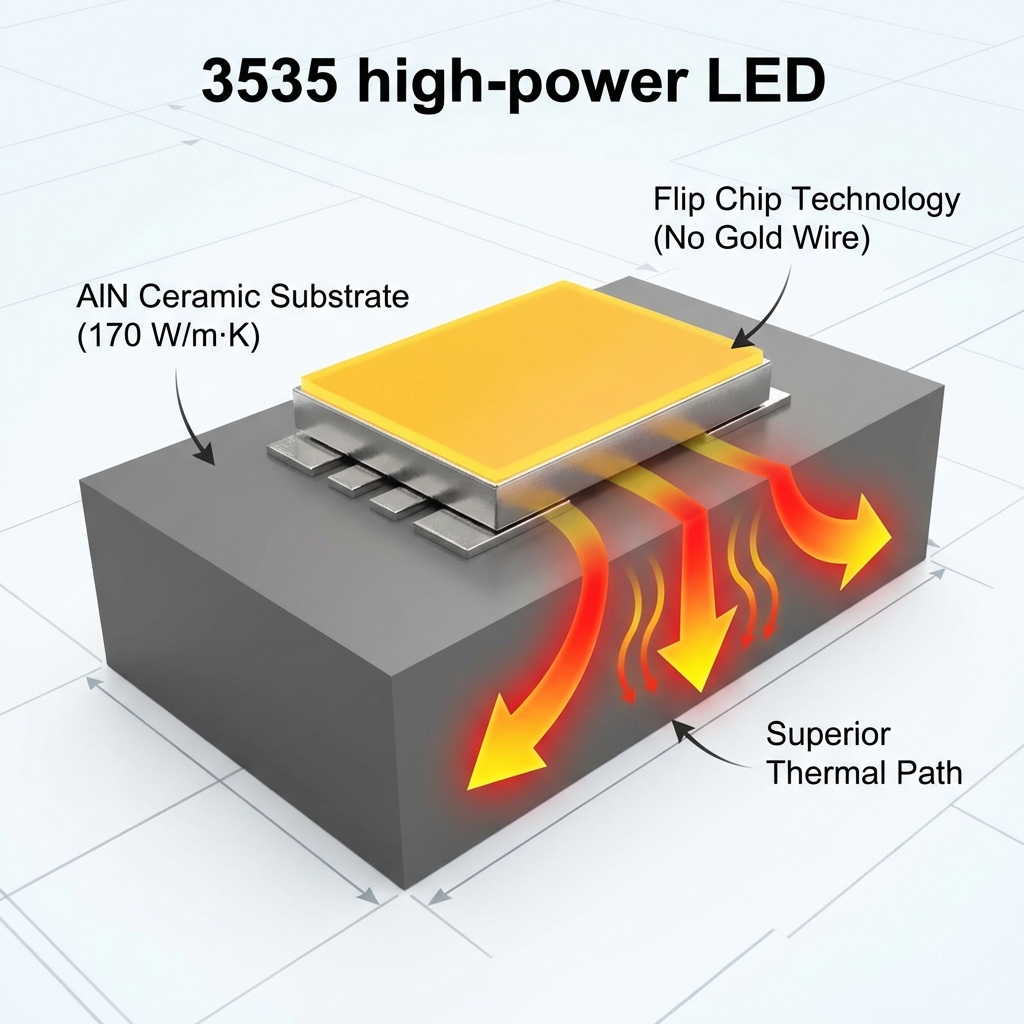

实现15W高功率的关键：3535封装的技术架构与材料解析
想要在指甲盖大小不到的地方释放15W的能量，普通的材料是绝对扛不住的。这里面的技术门槛主要体现在三个方面：基板、芯片和封装胶水。
1. 基板材料决定上限：陶瓷 vs EMC
这是最本质的区别。普通的3535可能使用EMC（热固性环氧树脂）支架，虽然耐热性比PPA好，但在15W的持续烘烤下，EMC支架会逐渐黄化、脆化。
要做到15W，必须使用陶瓷基板。
- 氧化铝（Al2O3）： 导热系数约 20-30 W/m·K，适合3-8W的应用。
- 氮化铝（AlN）： 导热系数可达 170 W/m·K 以上，这是15W灯珠的“标配”。
如果你在寻找高可靠性的光源，建议参考专业的3535陶瓷灯珠列表，你会发现只有陶瓷基板才能承载如此高的功率密度。
2. 芯片工艺核心：倒装芯片 (Flip Chip)
传统的正装芯片需要打金线来导电。金线虽然导电性好，但在大电流（15W时电流可能高达3A-5A）冲击下，金线就像保险丝一样容易熔断。
专家观点 “在超大功率LED封装中，金线是最大的失效隐患。倒装芯片技术直接将电极与基板焊接，去除了金线环节，不仅降低了电压，还极大地提升了散热通道的效率。”
3. 封装胶水与荧光粉
15W工作时，芯片表面的光通量密度极高，产生的光子轰击会让普通的硅胶和荧光粉迅速老化（碳化变黑）。因此，15W的3535灯珠通常采用高折射率、耐高温的进口硅胶，并配合共形涂覆（Conformal Coating）或类似CSP的技术来保护荧光粉层。
15W 3535 LED灯珠详细规格参数与光电性能标准

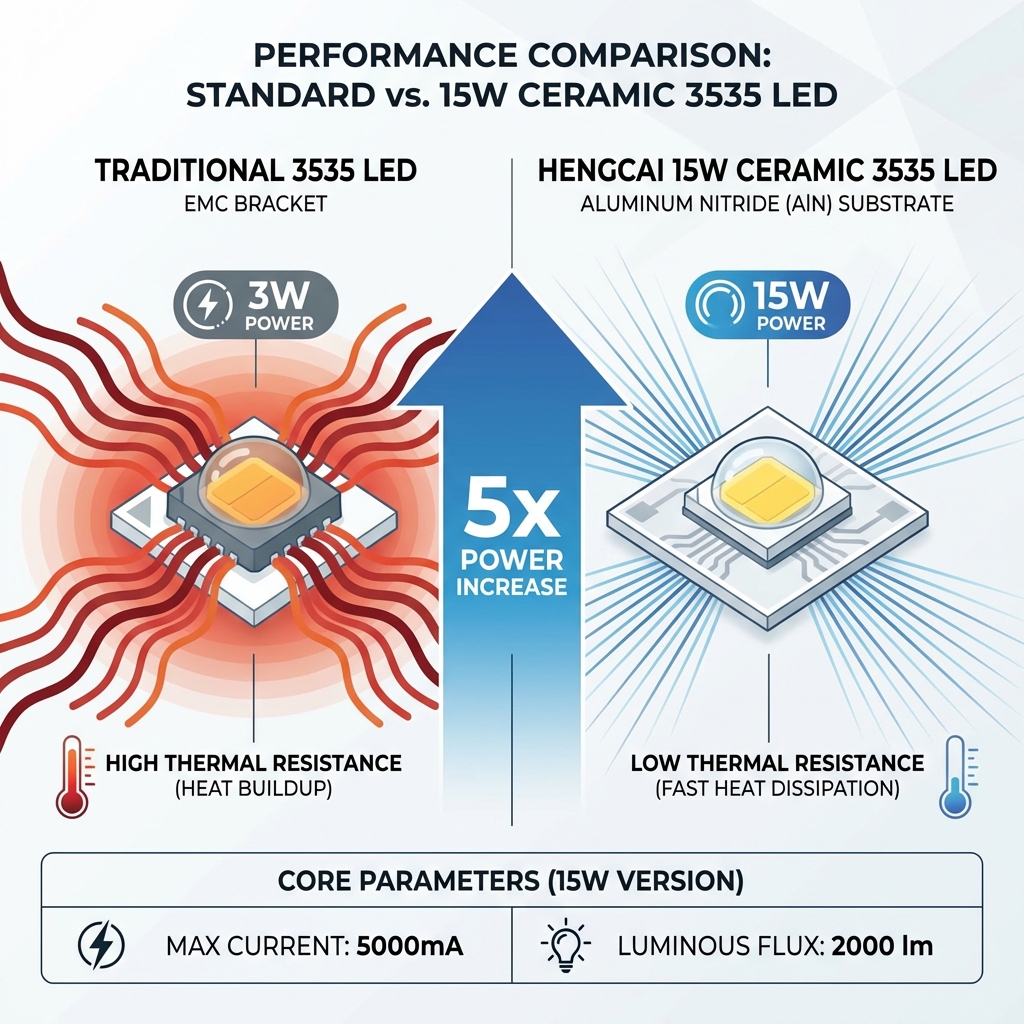

为了让大家更直观地理解15W 3535灯珠的性能，我们整理了一份典型的规格对比表。请注意，这里的数据是基于高性能陶瓷封装产品的标准。
| 参数指标 | 普通 3535 (EMC) | 高功率 3535 (15W 陶瓷) | 差异解读 |
|---|---|---|---|
| 典型功率 | 1W - 3W | 10W - 15W (峰值) | 功率密度提升了5倍 |
| 正向电压 (Vf) | 3.0V - 3.2V | 3.2V (大电流) 或 6V/12V | 15W通常需要高压或超大电流驱动 |
| 最大电流 (If) | 700mA | 3000mA - 5000mA | 电流承载能力是核心差异 |
| 光通量 (lm) | 130 - 160 lm | 1500 - 2000 lm | 亮度堪比车大灯 |
| 热阻 (Rth) | 6 - 10 ℃/W | < 3 ℃/W | 散热通道极其通畅 |
| 基板材质 | EMC / PCT | 氮化铝陶瓷 (AlN) | 陶瓷是高功率的物理保障 |
正向电压与驱动电流的博弈
要达到15W，根据公式 $P = U \times I$，我们有两种路径：
- 高流低压： 保持3V电压，将电流推到5A。这对电源线径和PCB铜箔厚度要求极高。
- 高压低流： 采用4颗芯片串并联，做成6V或12V版本，电流控制在1A-2A左右。这种方案在驱动电源匹配上更加容易，效率也往往更高。
15W 3535灯珠的高价值应用场景：何时需要极致功率密度？
你可能会问，既然有5050甚至7070这样的大尺寸封装，为什么还要死磕3535做15W？这就涉及到了光学设计的匹配度。
1. 便携式强光照明（战术手电）
这是15W 3535最核心的战场。对于手电筒发烧友来说，“远射”是刚需。根据光学原理，在反光杯尺寸一定的情况下，光源的发光面积（LES）越小，聚光效果越好，射程越远。
3535的小巧体积配合15W的爆发力，能瞬间输出2000流明，同时保持极佳的中心光强（Candela），是打造“掌中光剑”的不二之选。
2. 车用照明系统
现代汽车大灯，特别是矩阵式大灯，要求光源体积极小以便于排列。恒彩电子的陶瓷系列3535灯珠，因其耐高温和高亮度的特性，非常适合作为辅助远光灯或摩托车射灯的光源。
3. 特种工业照明
在UV固化、内窥镜照明等领域，空间极其受限，无法放入大尺寸灯珠，但又需要极高的辐射通量。这时候，高功率密度的3535封装就成了唯一的解决方案。
评估15W 3535灯珠可靠性的工程指标
虽然15W很诱人，但B端客户在采购时，更应该关注可靠性。毕竟，点得亮是一回事，能点多久是另一回事。
LM-80 光衰测试数据
任何声称能做15W的厂家，都应该提供LM-80测试报告。对于15W产品，重点看在85℃甚至105℃壳温下的光通量维持率。优质的陶瓷3535灯珠，在高温老化6000小时后，光衰应控制在3-5%以内。
技术TIPS 在进行PCB设计时，对于15W的3535灯珠，必须使用热电分离（DTP）的铜基板。普通的铝基板绝缘层导热系数太低，无法及时导出15W产生的热量，会导致灯珠瞬间烧毁。
结温（Tj）控制
在实际应用中，建议将结温控制在135℃以下。虽然芯片能耐受150℃，但留有余量能大幅延长寿命。通过红外热成像仪监测焊点温度（Ts），利用公式 $Tj = Ts + (P \times Rth)$ 反推结温，是工程师必备的技能。
常见技术疑问解答
Q: 15W的3535灯珠需要多大的散热器？散热器没有固定尺寸，取决于环境温度和风道。但在无风环境下，15W的热耗散通常需要至少100-150平方厘米的有效散热面积（铝材）。如果是在手电筒等密闭空间，必须配合温控电路，当温度过高时自动降流。
Q: 如何区分普通3535与高功率陶瓷3535？最简单的方法是看背面。普通3535背面通常是白色的塑料底座包裹金属焊盘；而陶瓷3535的基体整体呈灰色、白色或墨绿色（氮化铝），敲击声音清脆，且焊盘通常是镀金处理，质感完全不同。
Q: 15W 3535灯珠支持PWM调光吗？支持。倒装芯片的响应速度纳秒级，完全支持高频PWM调光。这在影视灯光和机器视觉应用中非常重要。
高功率密度是趋势，但选型需谨慎
回到最初的问题：3535封装有15W的灯珠吗？有，而且性能强悍。
但这不仅仅是一个瓦数的数字游戏，它是陶瓷材料、共晶焊接工艺和倒装芯片技术的集大成者。对于追求极致光学性能、远射效果和紧凑设计的项目来说，15W 3535是无可替代的神器。
然而，作为B端采购或工程师，在选型时不能只看功率。建议寻找像恒彩电子这样具备独立实验室和封装技术背景的供应商，索要详细的规格书和光电测试报告。因为在15W的极限工况下，品质的稳定性远比价格的低廉更重要。
希望这篇文章能帮你解开关于3535极限功率的疑惑。如果你对具体的电压分档、色温定制还有疑问，欢迎随时交流。
