大家好，我是恒彩电子的小编。在我近20年的LED封装技术生涯中，总会遇到客户问：“LED封装到底是指什么？不就是把芯片包起来吗？” 这个问题看似简单，但背后却隐藏着决定LED灯珠性能、寿命和可靠性的核心技术。每次我都会耐心解释，封装远不止“包裹”那么简单，它是一门融合了光学、热学、电学和材料学的精密艺术。
如果你也对“LED封装”感到困惑，或者在项目选型时被SMD、COB、2835、5050这些名词搞得头大，那这篇文章就是为你准备的。今天，我将带你彻底搞懂LED封装的来龙去脉。
在开始之前，先快速了解几个核心问题：
LED封装和“LED灯珠”是一回事吗？ 简单说，“LED封装”是制造过程，“LED灯珠”是封装后的成品。封装就是把脆弱的LED芯片变成坚固耐用、能发光发热的灯珠。
LED封装的主要功能是什么？ 主要是四大功能：保护芯片、导出热量、连接电路、调整光线。可以说，封装决定了灯珠的最终寿命和光学效果。
常见的LED封装形式有哪些？ 主要有SMD（表贴式）和COB（板上集成式）。SMD是独立的灯珠，灵活通用；COB是把多个芯片集成在一个板上，形成一个面光源，光线更均匀。
为什么不同封装的灯珠价格和寿命差那么多？ 秘密就在封装材料和工艺上。好的材料（如陶瓷基板、硅胶）散热快、耐老化，自然能让灯珠活得更久、亮得更稳。
SMD 2835、3030、5050这些数字代表什么？ 它们代表封装的尺寸。比如2835就是指长3.5mm、宽2.8mm的灯珠，是目前通用照明中性价比非常高的选择。
什么是LED封装？通俗解释、标准定义与核心价值
很多刚接触LED行业的朋友，常常会把LED产业链上的环节搞混。其实很简单，我们可以把它想象成做面包的过程。

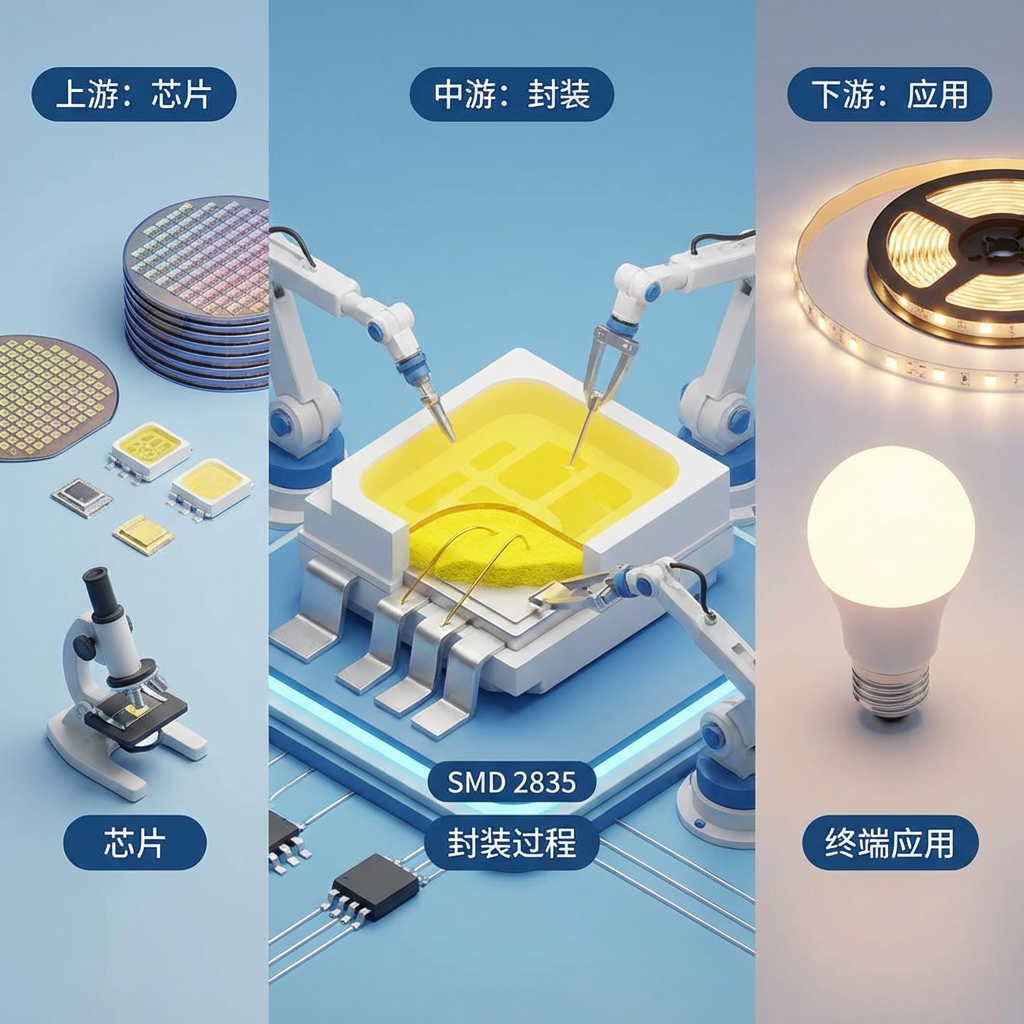

从芯片到灯珠：LED封装在产业链中的位置
上游：外延片与芯片 —— 这就像是培育和研磨最高品质的面粉（半导体材料）。芯片是LED的心脏，但它非常小，而且很脆弱，直接通电也无法高效使用。
中游：LED封装 —— 这就是我们今天的主角，相当于面包师把面粉（芯片）加上酵母、水、黄油（支架、金线、荧光粉、胶水）等，揉捏、烘烤，最终做成一个个可以直接食用的面包（LED灯珠）。我们恒彩电子就专注于这个关键环节。
下游：应用 —— 就是把面包（LED灯珠）做成三明治、汉堡或蛋糕（灯具、显示屏、背光模组等），最终送到消费者手中。
标准定义：集成光学、热学、电学与机械保护的过程
从专业的角度讲，LED封装是指什么？它是指将LED芯片通过电极连接、机械固定、光学设计和热学管理等一系列工艺，集成到一个具有标准外形尺寸和特定功能的器件中的过程。这个过程的目标，就是让微小的芯片能够稳定、高效、长久地工作。
为什么LED芯片必须封装？揭示其四大核心功能与作用

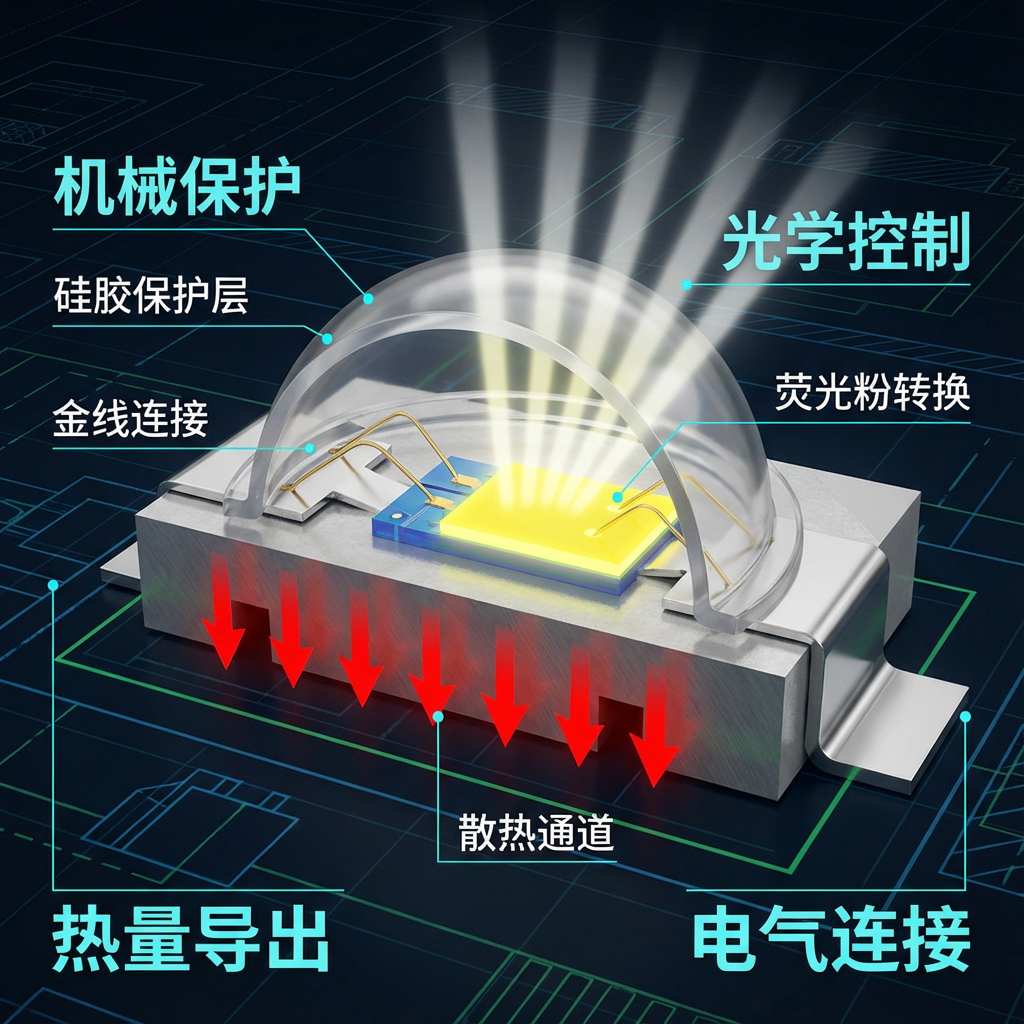

如果不封装，LED芯片就像一颗裸露的心脏，极易受到外界环境的伤害，而且产生的热量和光线也无法被有效利用。封装的核心价值，主要体现在以下四个方面：
机械保护：封装外壳（环氧树脂或硅胶）为芯片提供了坚固的保护层，防止其在运输、焊接和使用过程中受到物理损伤、潮气侵蚀或化学腐蚀。
热量导出：LED工作时会产生大量热量，如果热量堆积在芯片（PN结）附近，会导致光效下降、寿命缩短，这就是“光衰”。封装通过支架、基板等材料，为热量提供了一条快速导出的通道。
电气连接：微米级的芯片电极无法直接连接到电路板上。封装通过金线或倒装焊等技术，将芯片微小的电极与外部引脚连接起来，使其能被方便地驱动点亮。
光学控制：裸芯片发出的光线方向和颜色都很单一。封装通过加入荧光粉，可以将蓝光芯片发出的光转换为白光或其他颜色的光；通过设计反射杯和透镜，可以控制光线的出光角度和光斑形状，提升出光效率。
封装技术的核心在于解决“光、热、电、机”四个方面的平衡。一个优秀的封装方案，不仅要让LED亮起来，更要让它亮得久、亮得好、亮得稳定。
LED封装技术原理：揭秘光、电、热背offs
理解了封装的功能，我们再深入一点，看看这些功能是如何通过技术原理实现的。这部分内容可能稍微硬核，但对于工程师和采购来说至关重要。
从P-N结到电致发光：LED芯片的发光机理
LED芯片本质上是一个半导体P-N结。当施加正向电压时，电子和空穴在P-N结区域复合，将电能直接转化为光能，这个过程称为“电致发光”。发出的光的颜色由半导体材料的禁带宽度决定。例如，氮化镓（GaN）基的芯片通常发出蓝光。
封装如何影响光学性能：荧光粉、反射杯与透镜的设计
我们日常使用的白光LED，绝大多数都不是芯片直接发出白光，而是通过“蓝光芯片+黄色荧光粉”的技术路线实现的。封装时，将黄色荧光粉均匀地涂覆在蓝光芯片上。芯片发出的部分蓝光激发荧光粉发出黄光，剩余的蓝光与黄光混合后，就形成了我们肉眼所见的白光。通过调整荧光粉的配方和浓度，就可以得到不同色温（暖白、冷白）和高显色指数（CRI）的白光。
热管理的关键：剖析结温与热阻对LED寿命的核心影响
这是LED封装技术中最关键的一环。结温（Tj），即芯片P-N结的温度，是影响LED寿命和性能的头号杀手。结温每升高10℃，LED的寿命可能就会减半。而热阻（Rθ）则衡量了热量从芯片传导到外部的难易程度，热阻越小，散热越好。
一个优秀的封装设计，会采用导热系数高的材料，如EMC（环氧模塑料）支架、陶瓷基板等，并优化散热通道，以尽可能地降低热阻，控制结温。这也是为什么大功率LED灯珠通常采用陶瓷封装的原因。
电气连接与驱动：金线、焊盘与静电防护（ESD）
金线焊（Wire Bonding）：这是最传统的连接方式，用极细的金线将芯片电极和支架引脚连接起来。
倒装焊（Flip Chip）：这是一种更先进的技术，芯片直接倒扣在基板上，通过焊料凸点连接。它没有金线，散热路径更短，可靠性更高。
静电防护（ESD）：LED芯片对静电非常敏感，极易被击穿损坏。封装时会集成齐纳二极管等保护器件，提升抗静电能力。
LED封装材料详解：基板、胶水、荧光粉如何影响性能
“好马配好鞍”，再好的芯片也需要优质的封装材料来支撑。材料的选择直接决定了封装产品的成本、性能和可靠性。
封装基板/支架材料：从PPA/PCT到EMC与陶瓷基板的演进
PPA/PCT：这是中低功率SMD灯珠常用的支架材料，成本较低，但耐热性和抗紫外线能力一般，长期在高温下使用容易变黄，导致光衰。
EMC（环氧模塑料）：这是一种高导热、高耐热的复合材料，气密性好，抗黄化能力强。EMC 3030等型号就是采用这种支架，非常适合做高可靠性的户外照明和车灯。
陶瓷基板（Ceramic Substrate）：如氧化铝、氮化铝陶瓷，拥有极佳的导热性和绝缘性，热膨胀系数与芯片匹配度高，是1-5W大功率LED封装的首选。它的散热性能最好，能保证灯珠在严苛环境下长期稳定工作。
封装胶水：环氧树脂与硅胶在耐热性、抗硫化上的差异
封装胶水主要用来保护芯片和金线，并起到一定的光学透镜作用。
环氧树脂（Epoxy）：成本低，但耐热性差，容易因紫外线或高温而黄化，影响出光效率和色温。
硅胶（Silicone）：耐热性、耐紫外线性能优异，透光率高且稳定，不易黄化。虽然成本较高，但已成为中高端LED封装的主流选择，尤其是在户外和汽车照明领域。
荧光粉技术：决定光色、显色指数（CRI）与光效的核心材料
荧光粉是实现白光LED的关键。它的质量和配方直接影响到：
光效（lm/W）：激发效率越高的荧光粉，能量损失越小，光效越高。
显色指数（CRI）：通过添加红色、绿色等多种荧光粉，可以补偿光谱中的缺失部分，制造出CRI>90甚至>95的高品质光源，更好地还原物体真实色彩。
色容差（SDCM）：好的荧光粉涂覆工艺可以保证产品颜色的一致性，让同一批次的灯珠没有肉眼可见的色差。
Tip： 在选择LED灯珠时，不要只看亮度，一定要关注其封装材料。对于需要长期稳定运行的项目，优先选择采用EMC或陶瓷基板、硅胶封装的产品。

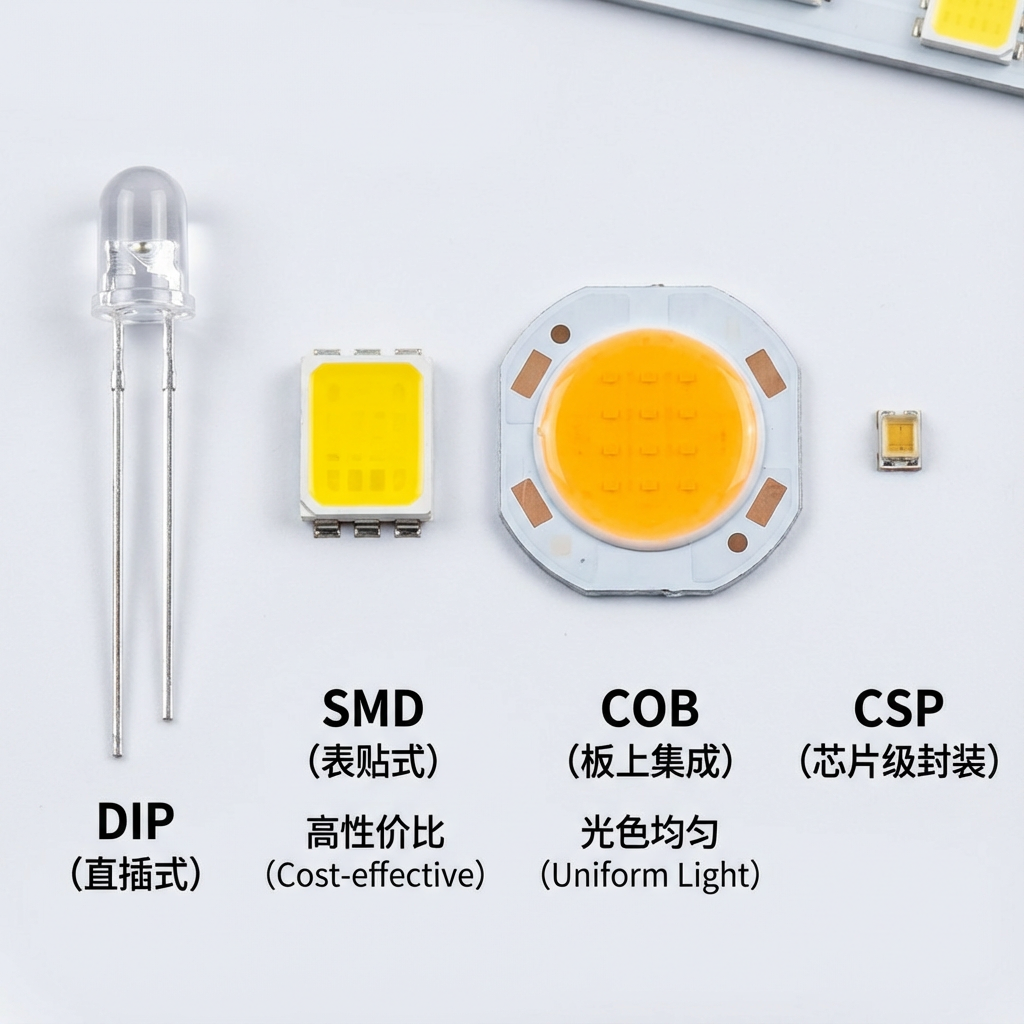

常见LED封装形式全解析：DIP、SMD、COB 到 CSP 的演进
随着技术的发展，LED封装形式也在不断进化，以适应不同的应用需求。
DIP (直插式封装)
这是最早期的封装形式，有两个长长的引脚，像个小草帽。它的优点是成本低、亮度高、手工焊接方便，曾广泛用于户外广告牌和指示灯。但其散热差、自动化生产效率低，已逐渐被市场淘汰。
SMD (表贴式封装)
SMD封装是目前最主流的封装形式。它将LED芯片封装成一个扁平的、无引脚或短引脚的元件，可以直接通过自动化贴片机焊接到PCB板上。
优点：体积小、散热好、光效高、适合大规模自动化生产。
应用：几乎涵盖了所有领域，从室内照明（灯带、面板灯）到户外显示屏，再到汽车仪表盘和手机背光。
COB (板上芯片封装)
COB技术不是先将芯片封装成单个灯珠，而是直接将多个裸芯片贴装在高导热的基板上，然后整体用荧光胶覆盖。
优点：可以实现高功率密度的面光源，光斑均匀无重影，散热面积大，设计更紧凑。
应用：非常适合用于射灯、筒灯等需要均匀光斑的商业照明，以及高分辨率的小间距LED显示屏。
CSP (芯片级封装) 与 MIP
这是更前沿的封装技术，尺寸几乎与芯片本身一样大，也被称为“无封装封装”。它省去了支架和金线，直接通过焊盘与PCB连接。
优点：尺寸极小、功率密度极高、热阻低、设计灵活性大。
应用：是实现Mini LED和Micro LED显示、手机闪光灯、车灯等高集成度应用的关键技术。
SMD封装详解：2835、3030、5050 等主流型号参数与应用
在SMD大家族中，有几个型号是市场上的常青树，了解它们有助于你快速进行方案选型。
| 型号 | 典型尺寸 (L×W×H) | 功率区间 | 特点与优势 | 常见应用场景 |
|---|---|---|---|---|
| SMD 2835 | 2.8×3.5×0.8 mm | 0.2–1 W | 性价比极高，散热设计好，光效高，市场用量最大 | 灯管、球泡灯、面板灯、灯带 |
| EMC 3030 | 3.0×3.0×0.7 mm | 0.5–1.5 W | 采用EMC支架，高可靠性，抗硫化，耐高温高湿 | 户外路灯、隧道灯、工矿灯、汽车照明 |
| SMD 5050 | 5.0×5.0×1.6 mm | 0.2–0.75 W | 通常内部集成3颗芯片，适合做RGB全彩或高亮度白光 | RGB氛围灯带、景观亮化、广告模组 |
| 陶瓷封装 | 各种尺寸 | 1–5W 及以上 | 陶瓷基板，散热性能顶级，可靠性最高 | 舞台灯、特种照明、车头大灯、工业照明 |
行业数据显示，通用照明仍然是LED封装最大的应用市场。根据Verified Market Research的报告，2024年通用照明约占全球LED封装市场份额的37%。
这表明，像SMD 2835和EMC 3030这类在通用照明领域表现出色的封装产品，仍然是市场需求的主力。
如何评估LED封装质量：关键性能指标解读
看懂规格书是专业买家的基本功。面对一堆参数，我们应该重点关注哪些呢？
光学参数
光通量 (lm)：直观地表示灯珠有多“亮”。
光效 (lm/W)：衡量电能转化为光能的效率，是节能的关键指标，越高越好。
显色指数 (CRI)：反映光源还原物体真实颜色的能力，满分100。通常室内照明要求CRI>80，博物馆、医疗等高要求场所则需要CRI>95。
色温 (CCT)：表示光的颜色，单位是K。低色温（
<3300k）偏黄，为暖光；高色温（>5300K）偏蓝，为冷光。<!--3300k）偏黄，为暖光；高色温（-->色容差 (SDCM)：描述同一批次产品颜色一致性的指标，数值越小越好，专业商照通常要求小于3。
电气与热学参数
正向电压 (Vf) / 正向电流 (If)：驱动灯珠所需的工作电压和电流。
热阻 (Rθj-s)：从芯片结到焊盘的热阻，数值越小，散热能力越强。
最高允许结温 (Tjmax)：芯片能承受的最高温度，超过这个温度会造成永久性损坏。
可靠性标准
LM-80报告：这是由美国能源之星认可的LED光通维持率测试标准。一份完整的LM-80报告（通常需要6000小时以上测试）是判断LED寿命和光衰表现的权威依据。
EN62471光生物安全认证：评估灯具对人眼和皮肤的蓝光危害等，是出口欧洲市场的必备认证。
Tip： 在向供应商索取样品时，不妨同时索要其产品的LM-80报告和规格书。一家专业的封装厂家，如恒彩电子，会非常乐意提供这些资料来证明其产品的品质。
工程师常见问题解答
植物照明、医疗照明等特殊应用对LED封装有哪些特殊要求？
植物照明：需要特定波长的红光和蓝光，或者模拟太阳光的全光谱。封装需要有很好的气密性，以应对温室的高湿环境。
医疗照明：对手术灯等应用，要求极高的显色指数（Ra>95, R9>90），极低的色容差，以及无频闪，确保医生能准确判断组织颜色。
什么是全光谱LED封装？它与普通LED有何不同？
普通LED的光谱是不连续的，特别是在某些波段存在缺失。全光谱LED通过采用多种荧光粉组合，使其光谱尽可能接近太阳光，光线更自然、更舒适，有益于视力健康，也更适合植物生长和高端商业展示。
如何通过封装工艺判断产品质量的优劣？
可以从几个细节观察：封装体表面是否光滑无气泡，荧光粉涂覆是否均匀，引脚焊盘是否光洁平整。更重要的是，要评估供应商的生产环境（如无尘车间等级）、自动化设备水平和质量控制体系（如ISO9001认证）。
现在，相信你对“LED封装是指什么”已经有了非常清晰和深入的理解。它不仅是将芯片变成灯珠的简单过程，更是决定LED产品最终成败的核心技术环节。
从封装的四大功能——保护、散热、导电、控光，到各种封装形式（DIP、SMD、COB）的演进，再到关键材料（基板、胶水、荧光粉）的选择，每一个细节都凝聚着工程师的智慧和经验。
理解这些知识，不仅能帮助你选择到最适合项目需求的光源产品，更能让你在与供应商沟通时游刃有余。如果你正在为你的项目寻找高品质、高可靠性的LED封装光源，不妨深入了解像恒彩电子这样拥有近二十年封装技术沉淀的专业厂家，我们的技术团队随时准备为你提供最优的光源解决方案。
