在过去几年的项目里，我接触过各种各样的LED显示方案。最常见的问题就是：“这个三色全彩LED模块到底怎么用？”“接线好复杂，有没有简单的教程？”我完全理解这种困惑。从一个看似简单的发光元器件，到构建一块绚丽多彩的显示屏，中间确实有不少知识点。
这篇文章就是为你准备的。它会像一位老朋友一样，带你从零开始，彻底搞懂三色全彩LED模块的一切。无论你是初学者还是有经验的工程师，相信都能在这里找到你想要的答案。
LED三色屏是哪三色？答案很简单：红(Red)、绿(Green)、蓝(Blue)，也就是我们常说的RGB。
三色全彩LED模块和全彩LED模块一样吗？本质上是一样的。它们都通过RGB三基色混光实现全彩显示，是现代LED显示屏的核心。
三色LED屏和单色LED屏有什么区别？单色屏只能显示一种固定颜色，而三色全-彩屏可以混合出成千上万种颜色。
三色全彩LED模块必须使用控制器吗？是的，必须通过控制器发送信号，才能精确控制每个像素点的颜色和亮度。
模块常见的工作电压是多少？一般是直流5V或12V，具体需要查看产品规格书。
三色全彩LED模块怎么接线？通常需要连接电源线（VCC/GND）和数据信号线，务必参考控制器和模块的定义进行连接。
什么是三色全彩LED模块？它与普通三色LED的区别
你可能听过“三色LED”也听过“全彩LED”，那“三色全彩LED模块”又是什么呢？简单来说，它就是一个集成了红、绿、蓝（RGB）三种颜色LED芯片的“小方块”，是构成大型LED显示屏的基本单元。通过精确控制这三种颜色的亮度，它能混合出我们肉眼所见的几乎所有颜色。

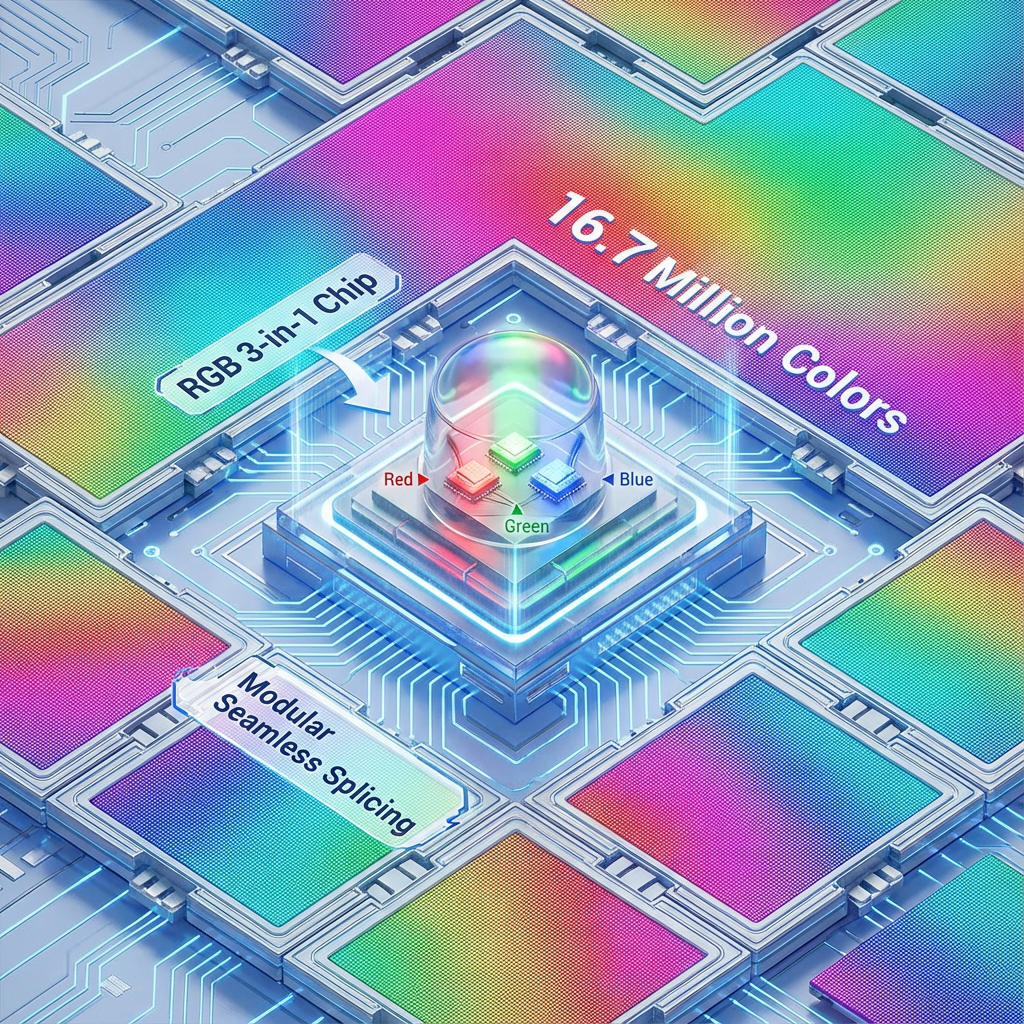

定义：集成RGB三基色芯片的显示单元
一个标准的三色全彩LED模块，内部并不只有一个灯珠。它由许多个像素点组成，每个像素点内部都封装了红、绿、蓝三颗独立的LED芯片。这些芯片被焊接在PCB板上，并配有驱动IC和控制电路。多个这样的模块可以像拼图一样，无缝拼接成任意大小的显示屏，非常灵活。
核心优势：高集成度与模块化应用
为什么这种模块化设计如此受欢迎？它的集成度非常高。在一个小小的模块上，就完成了发光、驱动和控制信号接收的所有功能。其次，色彩一致性好。像我们恒彩电子这类专业的封装厂家，会在生产过程中严格筛选LED芯片，确保每个模块的颜色和亮度都高度一致。最后，维护方便。如果屏幕某个区域出现问题，只需要更换对应的模块，而不用更换整块屏幕，大大降低了维护成本。
对比分析：全彩LED模块vs.传统三色LED（伪彩）
这里要特别区分一个概念。我们今天讨论的“三色全彩LED模块”是指能显示真彩色的RGB模块。而早期的“三色LED屏”有时指的是只能显示红、绿、黄（红+绿混合）三种颜色的伪彩屏。两者原理和效果天差地别。全彩模块通过PWM灰度控制，可以实现1670万种颜色，而传统三色屏颜色单一，主要用于简单的信息展示。
一个高品质的三色全彩LED模块，其核心价值在于色彩的精准还原和长期使用的稳定性。这不仅仅是技术问题，更是对生产工艺和质量控制的严苛考验。
三色全彩LED工作原理：RGB混光如何实现万千色彩？
想知道一块小小的模块如何变幻出绚丽的画面吗？秘密就藏在“光的三原色”原理中。我们眼睛看到的五彩斑斓的世界，其实都可以由红、绿、蓝三种基本色光混合而成。三色全彩LED模块正是利用了这个原理。
基石：半导体PN结的发光机制
我们得知道LED为什么会发光。LED（发光二极管）是一种半导体器件。当电流通过它的PN结时，电子和空穴会复合，并以光子的形式释放出能量，这就是电致发光。通过使用不同的半导体材料，就可以制造出发出不同颜色光（如红光、绿光、蓝光）的LED芯片。这就是三色LED工作原理的基础。
核心技术：RGB三基色混光原理（加色法）
现在，想象一下，我们把一颗红色LED、一颗绿色LED和一颗蓝色LED紧紧地封装在一起，作为一个像素点。
当只有红色LED亮起，我们看到红色。
当红色和绿色LED同时亮起，我们看到黄色。
当红、绿、蓝三种LED都以最大亮度亮起时，混合出的光就是白色。
这就是“加色法混光”。通过改变红、绿、蓝三种光的不同亮度比例，我们就能组合出各种各样的颜色。这就是全彩LED和三色LED（指真彩）能够显示丰富色彩的根本原因。
驱动方式：PWM如何精确控制亮度与颜色
那么，如何精确控制每种颜色的亮度呢？答案是PWM（PulseWidthModulation，脉冲宽度调制）。控制器并不直接改变供给LED的电流大小，而是通过高速开关电流，改变“亮”和“灭”的时间比例。在一个极短的周期内，“亮”的时间越长，我们肉眼感觉到的亮度就越高。
通过为RGB三路信号分别提供不同占空比的PWM信号，我们就能精确控制每个基色的亮度等级（通常为256级，即8位）。这样，每个像素点理论上就可以组合出256×256×256=16,777,216种颜色，也就是我们常说的1670万色。
三色全彩LED模块技术参数与结构解析
了解原理后，我们来看看实际的产品。当你拿到一个三色全彩LED模块时，需要关注哪些参数？它的内部又长什么样？这些信息对于选型和应用至关重要。
关键性能参数解读（电压、亮度、寿命）
一个模块的规格书上通常会标注很多参数，以下是最核心的几个：
工作电压：大部分室内模块是5V直流供电，部分户外或特殊模块可能是12V。接错电压可能会瞬间烧毁模块。
亮度：单位是cd/m²（坎德拉/平方米）。室内屏一般在800-1500cd/m²，户外屏则需要更高亮度以对抗阳光，通常在5000cd/m²以上。
刷新率：指屏幕每秒钟画面被重复显示的次数，单位是赫兹(Hz)。高刷新率（如≥1920Hz）可以有效消除画面的闪烁和扫描线，拍照时效果更好。
灰度等级：指每个基色从最暗到最亮之间的亮度级数。灰度等级越高，颜色过渡越平滑自然。
根据中国半导体照明产业联盟（CSA）2024年的数据，主流三色全彩LED模块的使用寿命普遍能达到50,000小时以上，这得益于封装技术和散热设计的持续进步。
三色全彩LED模块常见技术参数
三色全彩LED模块图片与内部结构说明
从三色全彩LED模块图片上，我们可以看到它主要由三部分组成：
面罩与底壳：正面的黑色面罩可以提高对比度，底壳则保护内部电路并起到固定作用。
PCB板：所有电子元件的载体。上面密布着电路走线，连接着灯珠、芯片和接口。
元器件：
LED灯珠：画面的发光单元，内部封装了RGB芯片。
驱动IC：接收控制器信号，并根据指令通过PWM控制LED灯珠的亮灭和亮度。
接口：通常是排线接口，用于接收来自控制器的信号和级联到下一个模块。
技术标准参考：IEC62471与LM-80的意义
选购时，关注产品是否符合国际标准很重要。例如IEC62471是关于光生物安全的标准，确保LED光对人眼和皮肤无害。LM-80则是衡量LED光通维持率（即光衰）的行业标准，符合该标准意味着产品具有更长的有效使用寿命和更稳定的亮度表现。
三色全彩LED模块怎么接线？分步图文指南
“理论都懂了，到底三色全彩LED模块怎么接线？”这是最实际的问题。接线错误轻则不亮，重则烧毁模块和控制器。别担心，跟着下面的步骤来，其实很简单。
接线前的重要提示：务必先断开所有电源！并且仔细核对模块、控制器和电源的电压是否匹配。5V的模块错接到12V电源上会立即损坏。
准备工作：确认模块电压与控制器规格
在动手之前，你需要准备好三样东西：
三色全彩LED模块：确认其工作电压（通常在模块背面有标注，如VCC:5V）。
LED控制器：它的输出信号必须与模块的接口定义相匹配。
开关电源：功率需要足够大，能够带动你计划连接的所有模块。功率=模块数量×单个模块最大功率。建议留出20%的余量。
接线步骤：电源线与信号线的正确连接
接线主要分为两部分：电源连接和信号连接。
连接电源线（VCC/GND）：
找到开关电源的输出端，通常标有
+V（正极）和-V或COM（负极）。使用足够粗的红黑电源线，将
+V连接到模块电源接口的VCC或+5V端子。将
-V或COM连接到模块电源接口的GND（地线）端子。注意：如果模块数量多，电流大，建议从电源直接为多组模块并联供电，而不是简单地串联，以避免压降导致末端模块亮度不足或颜色异常。
连接信号线（Data）：
找到LED控制器上的信号输出端口（例如，标有
DAT、GND的端口）。使用排线将控制器的信号输出端口连接到第一个LED模块的信号输入端口。
然后，将第一个模块的信号输出端口连接到第二个模块的信号输入端口。
以此类推，像串糖葫芦一样，将所有模块的信号线级联起来。信号是有方向性的，千万不要接反。
常见接线错误与排查方法
屏幕不亮：检查电源是否开启、电压是否正确、VCC和GND是否接反。
颜色错乱或闪烁：检查信号线是否接牢、控制器与模块的信号定义是否一致、GND线是否可靠连接（电源地和信号地要共地）。
部分模块不亮：检查不亮模块之前的那个模块的信号输出是否正常，以及不亮模块本身的连接。
三色全彩LED模块怎么用？配置与应用指南
接好线只是第一步，要让模块显示出我们想要的内容，还需要进行软件配置。这就是“三色全彩LED模块怎么用”的核心环节。
三色LED屏显示设置方法与软件调试
当你把所有硬件连接好后，就需要通过配套的控制软件来进行设置了。这个过程通常被称为“屏参设置”。
连接控制器：通过USB或网线将电脑与LED控制器连接起来。
打开控制软件：运行与控制器配套的软件。
智能扫描/屏参设置：这是最关键的一步。软件需要知道你的屏幕是由多少个模块组成的、模块的型号、驱动IC的类型以及模块的走线方式（例如从左到右，Z字形等）。
很多现代软件支持“智能设置”，它会自动发送测试信号来识别这些参数。你只需要根据屏幕上显示的提示，在软件中选择正确的选项即可。
如果智能设置失败，则需要手动填写全彩LED模块原理图或规格书上提供的参数，如驱动IC型号、扫描方式等。
发送配置：设置完成后，将配置信息发送并保存到控制器中。
编辑并播放内容：现在，你就可以在软件中编辑文字、图片、视频，然后发送到LED屏上播放了。
常见应用场景展示
三色全彩LED模块的应用非常广泛，几乎涵盖了所有需要动态彩色显示的领域：
广告显示屏：商场、街边、车站的巨型广告牌，是其最经典的应用。
工业设备指示：在复杂的工业设备上，用不同颜色和动画显示设备状态，比传统指示灯更直观。
信息公告牌：学校、医院、企业用于发布通知、引导信息。
舞台背景：演唱会、晚会的动态舞台背景，营造沉浸式氛围。
作为一家拥有近二十年LED封装技术背景的企业，恒彩电子提供的SMD系列和RGBW全彩LED光源，在以上领域都有着广泛的应用，以其高可靠性和色彩一致性赢得了客户的信赖。
关于三色全彩LED模块的常见问题
三色LED屏和单色LED屏有什么区别？最根本的区别在于颜色能力。单色屏只能显示一种预设的颜色（如红色或绿色）。而三色全彩LED屏通过RGB三基色混光，可以显示数百万种颜色，画面表现力天差地别。
显示效果受哪些因素影响？主要有几个方面：LED灯珠的质量（亮度、颜色一致性）、驱动IC的性能（决定刷新率和灰度等级）、控制系统（算法是否优秀）、以及电源的稳定性。一个环节出问题，都会影响最终效果。
如何选择合适的三色全彩LED模块厂家？建议从几个方面考察：看厂家的技术背景和行业经验，比如是否拥有核心封装技术。其次，看其生产设备和品控体系，是否有独立的实验室和完善的测试流程。最后，看其产品线是否丰富，能否提供从灯珠到模块的完整解决方案，以及高显指、多色系等定制化服务。
全彩LED模块原理图怎么看？对于非专业人士，看懂完整的原理图有一定难度。可以重点关注几个部分：电源输入（V-in/GND）、信号输入/输出接口（Data-in/Data-out）、驱动IC（通常是标有MBI或ICN等字样的芯片）、以及LED像素矩阵的连接方式。这有助于理解信号流和电源分配。
