在调试LED灯光项目时，我经常遇到一个挑战：如何让5050RGB灯珠稳定地发出纯净、明亮的白色光？很多工程师朋友都头疼，明明红、绿、蓝三色通道都给了信号，但出来的白色要么偏色，要么亮度不够，甚至还闪烁。其实，要解决这个问题，关键在于精确掌握PWM（脉冲宽度调制）控制技术。
通过这篇文章，我将带你深入了解如何利用PWM技术，不仅能精确控制5050RGB灯珠的亮度，还能调配出理想的亮白色。无论你是正在进行产品研发的工程师，还是对LED照明技术感兴趣的朋友，相信这篇文章都能给你带来启发。
- PWM控制如何调节亮度？通过快速开关LED，改变亮灭时间的比例（即占空比），人眼会感觉亮度发生了变化。占空比越高，感觉越亮。
- 5050RGB如何混合成白色？理论上，将红（R）、绿（G）、蓝（B）三种颜色的光以相同亮度混合，就能得到白色光。PWM技术能精确控制每个颜色通道的亮度，从而实现精准的白光混合。
- 为什么PWM调光会闪烁？如果PWM的开关频率太低，低于人眼能感知的范围（通常低于100Hz），我们就会看到明显的闪烁。提高频率是解决这个问题的关键。
- 实现亮白色的关键？关键在于为R、G、B三个通道设置精确且独立的PWM占空比，补偿不同颜色LED芯片的光效差异，最终混合出纯正的白光。
- 5050RGB灯珠是什么？它是一种将红、绿、蓝三个LED芯片封装在同一个5mmx5mm尺寸外壳里的SMD（贴片式）LED。
- PWM频率和占空比的关系？频率决定了LED每秒开关多少次，而占空比决定了在每一次开关周期中，“亮”的时间占总时间的百分比。
什么是5050RGB灯珠及其工作原理？
在深入探讨PWM控制之前，我们先来搞清楚主角——5050RGB灯珠到底是什么。简单来说，它就像一个微型的调色盘，把红、绿、蓝三种颜色的LED芯片“塞”进一个5mm乘5mm的正方形封装里，所以我们叫它“5050”。每个颜色芯片都是一个独立的通道，可以单独控制其亮度。
当你把这三种颜色以不同的亮度组合起来时，它就能创造出上百万种颜色，包括我们今天重点讨论的“亮白色”。

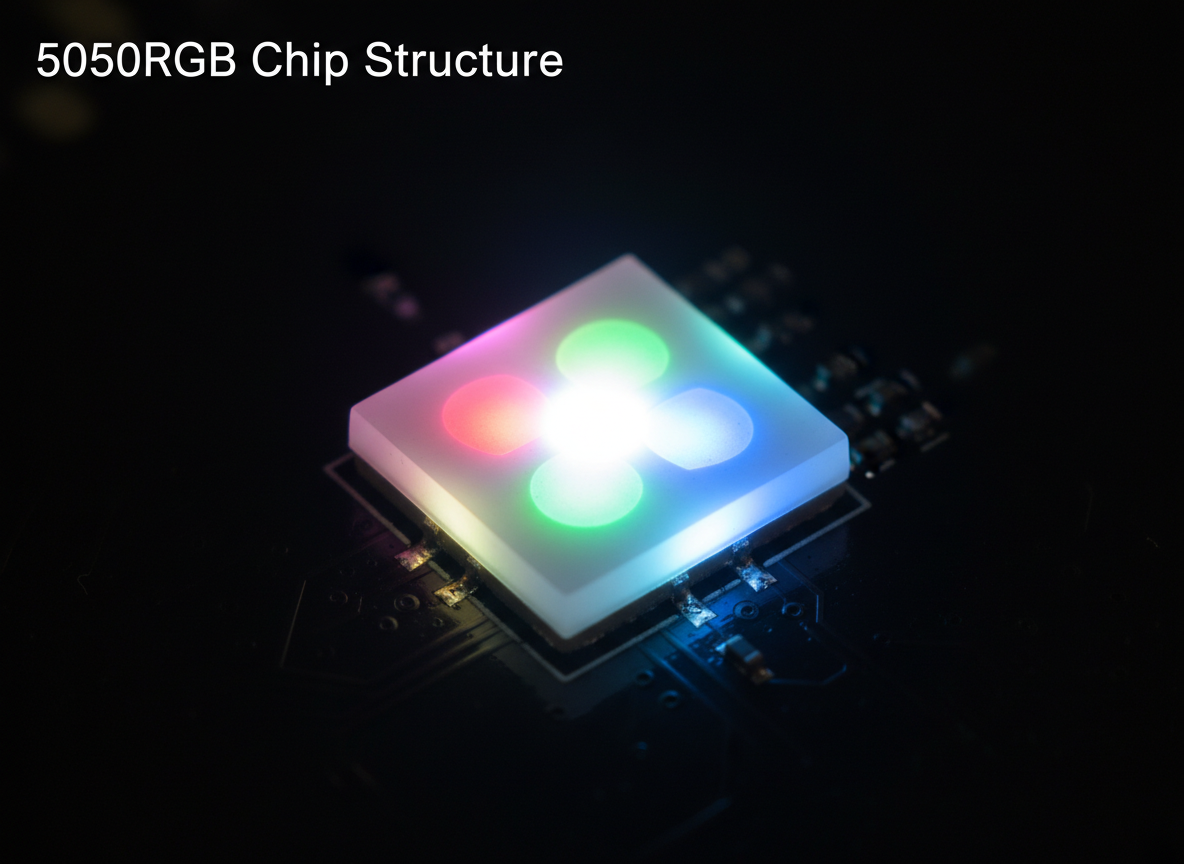

5050RGB灯珠的封装结构与发光机制
5050RGB灯珠内部有三个独立的LED芯片：一个红色（Red）、一个绿色（Green）和一个蓝色（Blue）。每个芯片都有自己的正负极引脚，通过外部电路可以独立控制。当电流通过某个芯片时，它就会发出对应颜色的光。
通过控制流过每个芯片的电流大小，我们就能调节每种颜色的亮度。当三种颜色的光同时发出并混合在一起时，我们的眼睛就会看到一种新的合成色。例如，红光和绿光混合会产生黄色，而当R、G、B三种光以恰当的比例混合时，就能产生纯净的白色光。
5050RGB灯珠与其他LED灯珠的对比：亮度与色彩控制
与单色LED相比，5050RGB灯珠的最大优势在于其灵活的色彩控制能力。而与同样常见的2835灯珠相比，虽然2835在白光照明领域因其高光效和良好的散热性而广受欢迎，但在需要动态色彩变化的场景下，5050RGB灯珠则更胜一筹。
5050RGB灯珠的性能优势：为何在商业照明中备受青睐
5050RGB灯珠之所以在商业照明、广告标识、舞台效果和智能家居等领域如此受欢迎，主要得益于它集高亮度、全彩显示和相对紧凑的尺寸于一身。一个灯珠就能实现从柔和的氛围光到醒目的警示色的无缝切换。
现代商业空间的设计越来越注重体验感和个性化，能够动态改变颜色和亮度的照明系统，能极大地提升环境的吸引力和商业价值。
例如，在零售店中，商家可以根据节日或促销活动改变灯光颜色；在餐厅里，可以用温暖的灯光营造浪漫氛围。这些需求都让
深入解析：PWM控制如何影响RGB灯珠的亮度和色温
了解了5050RGB灯珠，我们再来看看如何驾驭它。PWM（PulseWidthModulation，脉冲宽度调制）就是那根神奇的“缰绳”，它让我们能够随心所欲地控制灯珠的亮度和颜色。
PWM的原理其实很简单：它不是通过改变电压或电流大小来调光，而是通过极快地打开和关闭LED灯珠来实现。由于开关速度非常快（远超人眼能察觉的范围），我们看到的不是闪烁，而是一个平均的亮度。

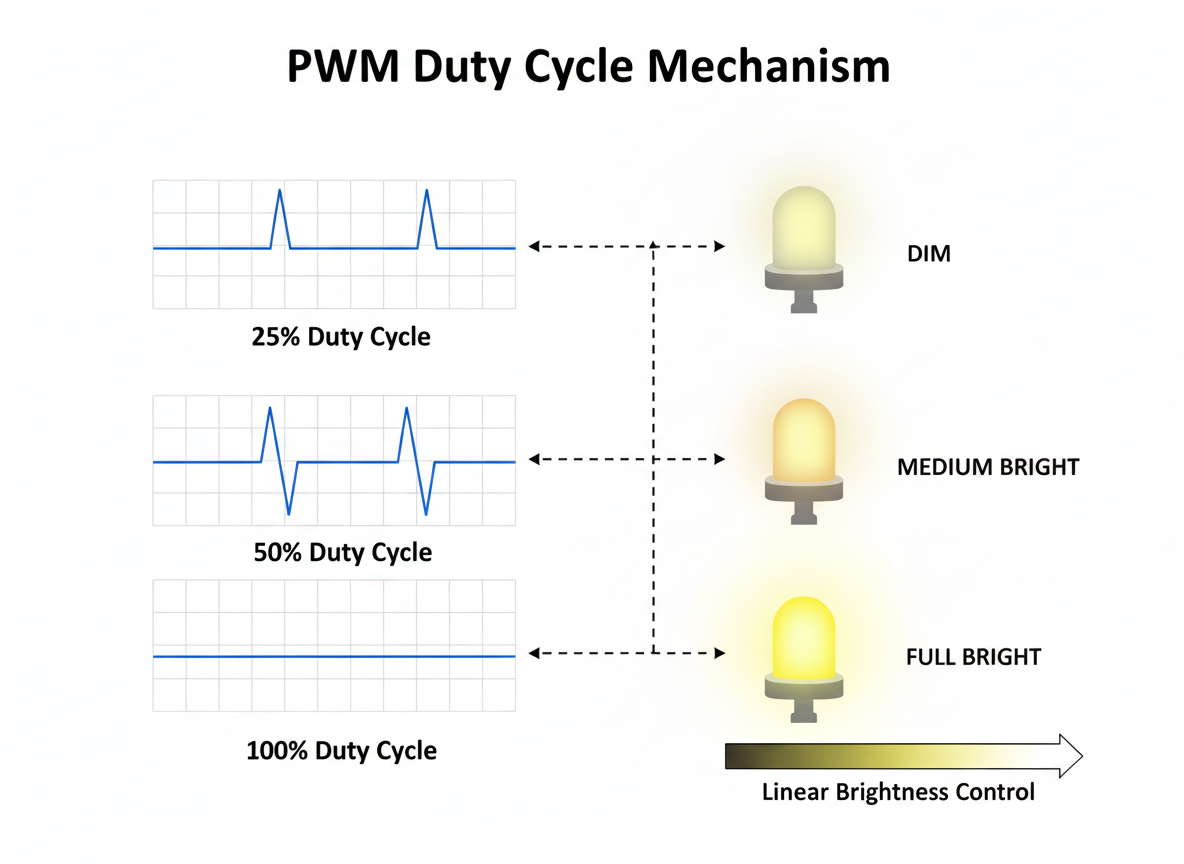

PWM控制技术与RGB彩灯的亮度调节原理
想象一下你在一秒钟内快速开关电灯。如果开灯的时间占一半，关灯的时间占一半，你会感觉灯的亮度只有全亮时的一半。这就是PWM的核心思想。
这个“开灯时间”占总开关周期的比例，我们称之为占空比（DutyCycle）。
- 0%占空比：灯完全关闭。
- 50%占空比：灯的亮度约为全亮时的一半。
- 100%占空比：灯完全点亮，达到最大亮度。
通过精确调节占空比，我们就能实现从0到100%的线性亮度调节，效果非常平滑。对于5050RGB灯珠，我们只需要用三路独立的PWM信号，分别控制R、G、B三个通道的占空比，就能独立调节每种颜色的亮度了。
占空比（DutyCycle）与PWM频率在色彩混合中的作用
占空比决定了每种原色的“份量”。例如，要混合出紫色，我们可以将红色通道的占空比设为80%，蓝色通道设为80%，而绿色通道设为0%。要得到亮白色，理论上需要将R、G、B三个通道设为相同的占空-比（例如，都设为100%）。
PWM频率则决定了LED每秒钟开关的次数。如果频率太低，人眼就会察觉到闪烁，特别是在低亮度（低占空比）时。为了避免这个问题，PWM频率通常需要设置在几百赫兹（Hz）到几千赫兹（kHz）之间。高频PWM不仅能消除闪烁，还能让色彩混合更均匀。
如何通过PWM控制5050RGB灯珠的亮白色效果
要实现纯净的“亮白色”，简单地将R、G、B三个通道的占空比设成一样是远远不够的。原因有三：
- 人眼对不同颜色的敏感度不同：人眼对绿光最敏感，其次是红光，对蓝光最不敏感。
- LED芯片的光效差异：即使是同一批次的5050RGB灯珠，其内部R、G、B三个芯片的发光效率也可能存在微小差异。
- 驱动电流的影响：在不同的驱动电流下，三种颜色光衰的速率也可能不同。
因此，要获得高质量的白光，我们需要对R、G、B三个通道的占空比进行微调，以补偿这些差异。这通常需要通过实验和专业的色彩校准设备来确定最佳的占空比组合。
技术核心：如何通过PWM调光技术实现精确的亮白色效果？
我们已经知道，实现亮白色的关键在于精确配比。那么，具体该怎么操作呢？这部分内容将带你进入技术实现的核心地带，让你掌握调出完美白光的方法。
对于高质量的LED照明产品，人眼视觉舒适度是首要考量。一个优秀的PWM控制方案不仅要实现功能，更要关注光的品质，避免频闪和色偏，这直接关系到终端用户的体验和健康。
这正是像恒彩电子这样的专业LED封装企业所关注的，我们不仅提供高品质的灯珠，更致力于研究其在实际应用中的最佳驱动方案，确保客户的产品能达到最优性能。

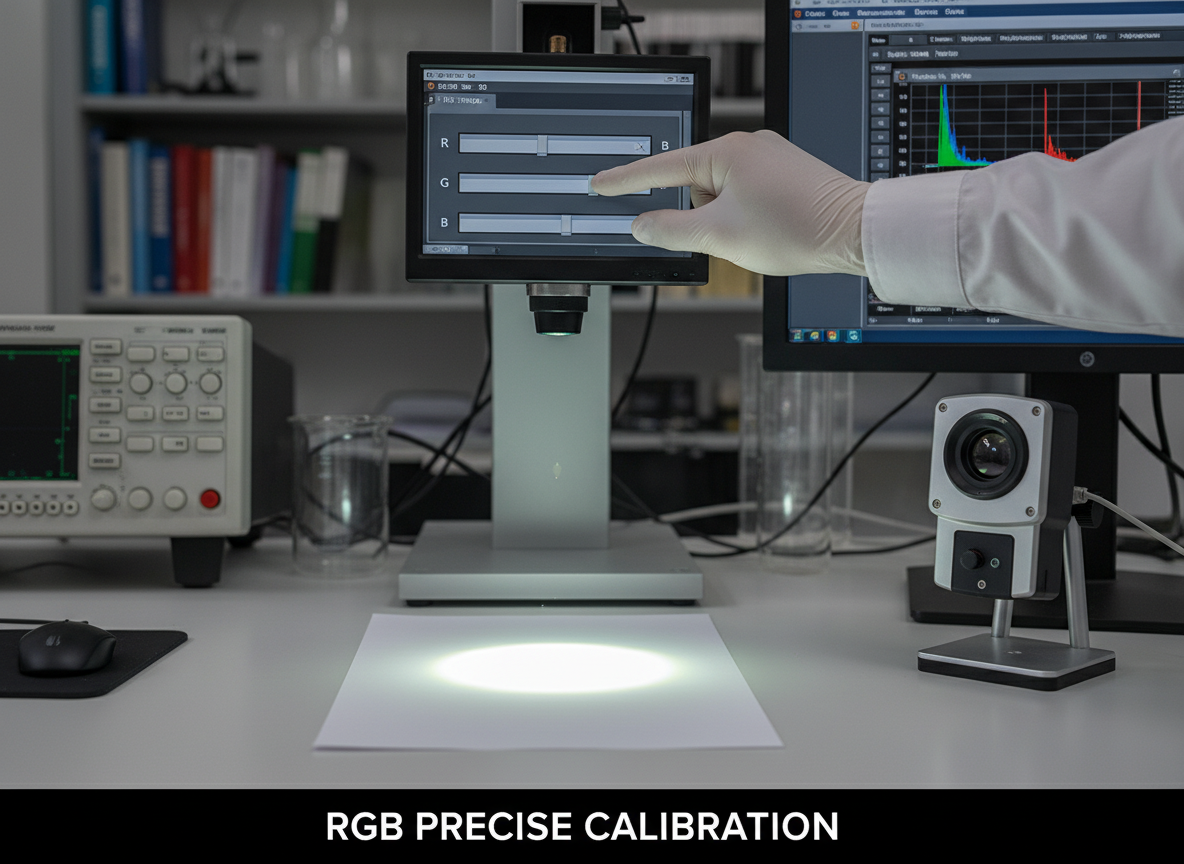

红、绿、蓝三色通道的精确配比方法
获取纯正白光没有一成不变的“黄金比例”，因为它会受到灯珠型号、工作电流、甚至环境温度的影响。但一个通用的校准流程如下：
- 设定一个基准：通常选择绿色或蓝色通道作为基准，将其PWM占空比设置为一个固定值，例如80%。
- 逐一调整其他颜色：保持基准通道不变，先调整红色通道的占空比，用肉眼观察或使用色度计测量，直到混合光看起来最接近纯白色（消除偏黄或偏品红）。
- 微调第三种颜色：固定好红色和基准色的占空比后，再微调最后一个颜色通道，进行最终的色彩校正。
- 记录比例：记下此时R、G、B三个通道的占空比数值。这个比例就是实现白光的“校准系数”。之后，你就可以按这个比例等比缩放三个通道的占空比，来实现白光的亮度调节。
小技巧：在没有专业仪器的情况下，可以找一张纯白色的纸作为参照物。在稳定的日光或标准白光灯下观察这张纸，然后调节你的RGB灯光，使其照射在另一张白纸上的颜色尽可能与参照物一致。
PWM控制在RGB灯珠亮白色调节中的最佳实践
- 使用高分辨率PWM：标准的8位PWM提供256个亮度等级，对于大多数应用足够了。但在专业领域，如影视照明或艺术展览，可能会使用10位（1024级）甚至12位（4096级）的PWM，以实现更平滑、更细腻的调光和色彩过渡。
- 伽马校正（GammaCorrection）：人眼对亮度的感知不是线性的。当PWM占空比从0%增加到50%时，我们感觉到的亮度增加远不止一半。为了让调节过程看起来更自然，需要进行伽马校正，即通过一个数学公式来调整PWM占空比的输出曲线，使其符合人眼的感知习惯。
- 选择合适的PWM频率：对于静态照明，400Hz以上的频率通常就足够了。但如果涉及到摄像机拍摄（如舞台背景、LED屏幕），频率最好提高到1kHz以上，甚至更高，以避免在拍摄画面中出现滚动条纹。
数据参考：2023年LED光源能效标准与控制精度
根据《LED照明产业年鉴2023》的数据，目前市场对高品质LED光源的要求越来越高。优秀的LED产品能效需达到100lm/W以上，而色彩控制精度则要求达到90%以上。
这些数据表明，市场不仅需要“亮”的灯，更需要“精准”和“高效”的灯。通过精细化的PWM控制，可以让5050RGB灯珠在实现丰富色彩的同时，也能作为高品质的白光光源使用，满足严苛的商业标准。
常见问题诊断：如何解决5050RGB灯珠的调光闪烁问题？
“我的灯在调暗的时候为什么会闪？”这是我在技术支持中被问到最多的问题之一。PWM调光虽然高效，但如果设置不当，确实会带来烦人的闪烁问题，也就是我们常说的“频闪”。
频闪不仅会让人眼感到疲劳和不适，在一些工业应用中（如高速机器视觉检测）还可能导致误判。幸运的是，只要我们找到原因，解决起来并不复杂。
分析PWM调光灯闪烁的主要原因：频率、电源与负载
- PWM频率过低：这是最常见的原因。当PWM频率低于100Hz时，人眼就能感知到闪烁。特别是在低占空比（低亮度）下，灯灭掉的时间变长，闪烁感会更加明显。
- 电源不稳定：如果驱动LED的电源本身不稳定，输出电压或电流有波动，这种波动会叠加在PWM信号上，导致灯光亮度不规则地跳动，看起来就像闪烁。
- 负载不匹配：PWM控制器或驱动器的功率如果与所带的LED灯带（负载）不匹配，也可能导致工作不稳定。例如，一个大功率的控制器带一个非常小的负载，或者控制器过载，都可能引发问题。
- 控制信号受干扰：在复杂的电磁环境中，PWM控制信号线如果太长或没有做屏蔽，可能会受到干扰，导致信号波形变形，从而引起LED闪烁。
PWM调光灯光的常见故障及解决方案
优化PWM频率：消除人眼可见闪烁的技术标准
IEEE（电气和电子工程师协会）在标准PAR1789中对LED照明的频闪风险进行了定义。简单来说，为了将风险降至最低：
- 对于频率低于90Hz的闪烁，应完全避免。
- 对于频率在90Hz到3000Hz之间的闪烁，其闪烁的深度（调制深度）应受到限制。频率越高，允许的闪烁深度越大。
- 对于频率高于3000Hz的闪烁，通常认为对人眼没有影响。
因此，一个简单有效的原则是：将你的PWM频率设置在远高于120Hz的水平。在消费级产品中，400-1000Hz是常见的选择；而在需要摄像机拍摄的专业场合，则应选择数千赫兹（kHz）的高频 PWM。
5050RGB灯珠的商业应用与市场洞察
掌握了PWM控制5050RGB灯珠的技术，就等于打开了一扇通往广阔商业应用的大门。从炫酷的电竞设备到温馨的智能家居，从醒目的户外广告牌到精致的汽车氛围灯，处处都有它的身影。
根据《全球智能照明市场趋势报告》预测，到2024年，PWM调光控制系统将占据LED照明市场约35%的份额。
这组数据清晰地表明，市场对智能、可调光的照明解决方案的需求正在迅猛增长。而5050RGB灯珠正是实现这些方案的核心元件之一。
5050RGB灯珠的常见应用场景
- 装饰与氛围照明：家庭客厅、酒吧、KTV、酒店大堂等场所，通过调节颜色和亮度，可以轻松营造出不同的氛围。
- 广告与商业标识：动态变化的色彩能有效吸引顾客注意力，广泛用于招牌、灯箱和橱窗展示。
- 舞台与娱乐：在演唱会、舞台剧中，灯光师利用RGB灯光配合音乐和表演，创造出震撼的视觉效果。
- 汽车照明：越来越多的汽车开始采用RGB氛围灯作为内饰的一部分，提升驾乘体验和科技感。
- 建筑景观照明：用灯光勾勒建筑物的轮廓，或在节假日展示特定的主题颜色，美化城市夜景。
PWM调节系统的应用实例及其市场价值
一个典型的PWM调节系统包括一个微控制器（MCU，如Arduino、ESP32或专用芯片）、一个MOSFET驱动电路和LED灯珠。MCU负责生成PWM信号，而MOSFET则像一个高速开关，根据PWM信号控制流向LED的大电流。
这种系统的价值在于其灵活性和低成本。开发者可以根据需求编写程序，实现各种复杂的灯光效果，如呼吸、渐变、爆闪、音乐律动等。随着物联网（IoT）技术的发展，还可以通过Wi-Fi或蓝牙将其接入智能家居系统，用手机APP或语音助手进行控制。
关于5050RGB灯珠与PWM控制的常见问题
5054RGB灯珠与5050RGB灯珠有什么区别？
它们主要的区别在于封装尺寸和散热设计。5054的封装尺寸略大，并且通常采用“四合一”引脚设计，其中一个大焊盘用于散热。这使得5054灯珠能够承受更大的功率，发出更高的亮度，散热性能也优于传统的5050灯珠。简单来说，当你需要更高的亮度和更好的可靠性时，5054是一个升级选择。
如何调节5050RGB灯带的亮度？
最常见的方法是使用一个支持PWM调光的RGB控制器。你只需将LED灯带和电源连接到控制器上，然后通过遥控器、手机APP或控制器上的按钮，就可以方便地调节亮度、改变颜色或选择动态模式。控制器内部已经集成了我们前面讨论的PWM生成和驱动电路。
PWM调光技术对LED灯光有什么长期影响？
正确使用PWM调光对LED的寿命是有益的。因为LED在PWM控制下，要么工作在额定电流下（亮），要么完全关闭（灭），而不是工作在低电流状态。这种“数字式”的工作方式避免了在低电流下可能出现的色偏和效率降低问题，有助于保持LED长期稳定的性能。关键在于要确保PWM驱动电路设计合理，避免产生过高的峰值电流。
PWM控制如何解决LED闪烁问题？
通过将PWM的开关频率设置在一个足够高的值（例如1kHz以上），使得人眼和摄像设备都无法察觉到这种快速的亮灭变化。这样，我们感知到的就是一种稳定、无闪烁的亮度。同时，配合高质量的稳定电源，可以彻底消除闪烁困扰。
精通PWM控制，释放5050RGB灯珠的全部潜能
回到我们最初的问题：如何用PWM控制5050RGB灯珠发出稳定、明亮的白色光？通过本文的探讨，相信你已经找到了答案。
关键在于理解并运用好几个核心要素：精确控制R、G、B三通道的PWM占空比以实现正确混色，设置足够高的PWM频率来消除频闪，以及选择高质量的灯珠和驱动电源作为稳定运行的基础。
