大家好，我是恒彩电子的小编。在过去几年的工作中，我发现工程师和采购人员经常为一个看似微小却至关重要的元件感到困惑——那就是“0402封装”。它到底有多大？焊接时该注意什么？如何为自己的产品选择合适的0402元件？今天，我将凭借多年的LED灯珠生产经验，带你彻底搞懂0402封装，解决你所有的疑问。
关于0402封装的核心问题
在我们深入探讨之前，先来快速回答几个大家最关心的问题，让你对0402有个基本概念。
什么是0402封装技术？ 0402是一种行业标准的表面贴装(SMD)元件尺寸代号。它代表元件的尺寸为0.04英寸 × 0.02英寸，换算成公制单位就是1.0mm × 0.5mm。
0402封装的具体尺寸是多少？ 标准尺寸为长1.0毫米，宽0.5毫米。这个微小的尺寸使其成为高密度电路板设计的理想选择。
0402封装的常见应用有哪些？ 它被广泛应用于智能手机、可穿戴设备、蓝牙耳机、摄像头模组以及各种小型化的消费电子产品中。
0402电容的高度标准？ 通常在0.3mm到0.5mm之间，具体高度取决于不同厂家和电容类型。
0402焊接的关键参数？ 最佳焊接温度通常在260°C左右，焊接时间应控制在2-3秒内，以保证焊接质量并避免损坏元件。
0402封装的优势是什么？ 体积小、重量轻、功耗低，非常适合紧凑型和便携式电子产品的设计需求。
0402封装尺寸与设计规范：高密度电路的基础

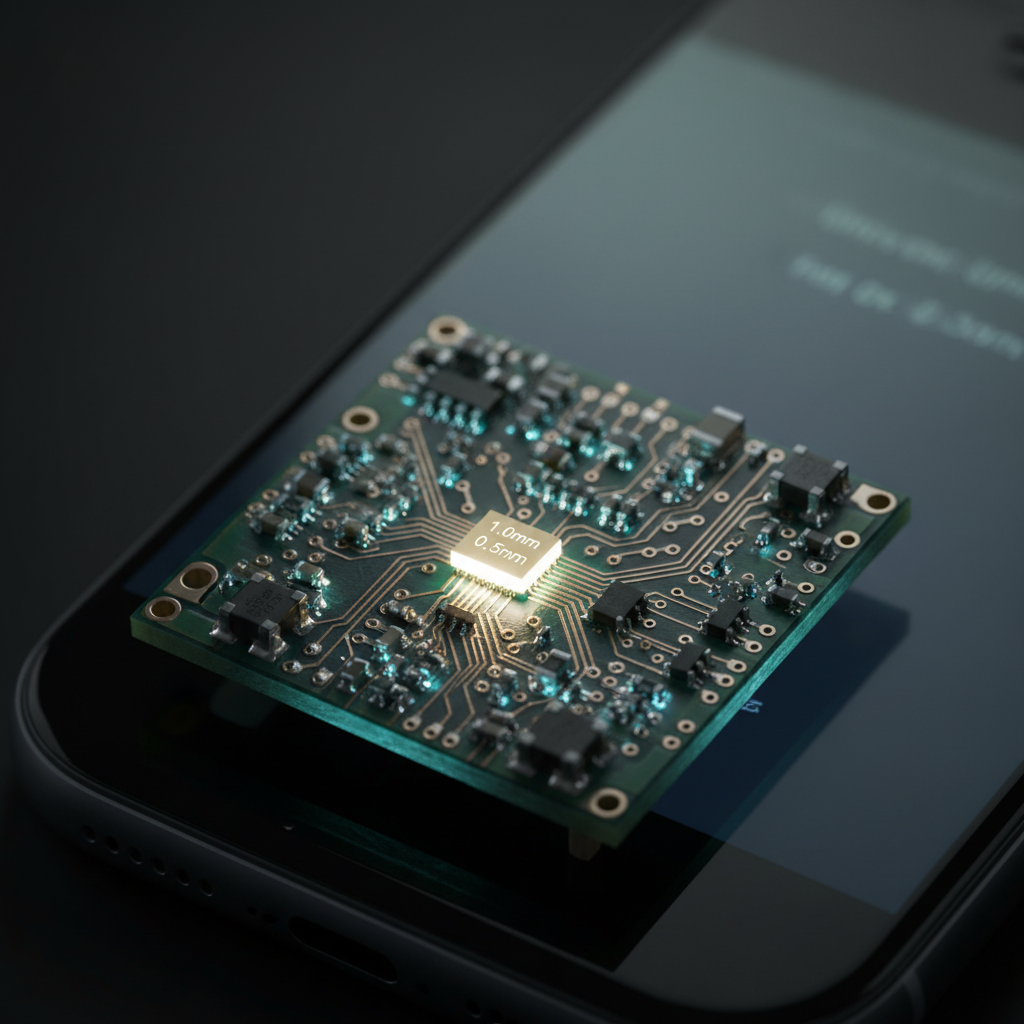

随着电子产品越来越追求轻薄化和小型化，对内部元件的尺寸要求也日益严苛。0402封装正是在这种趋势下应运而生的关键技术，它为工程师在高密度PCB（印刷电路板）设计上提供了极大的灵活性。
根据国际电子标准化组织（IEC）的数据，0402封装的尺寸和焊接规范已成为小型电子设备制造的通用标准，确保了全球供应链的一致性。
0402封装标准尺寸详解 (1.0mm x 0.5mm)
“0402”这个代号其实是英制单位的缩写，即0.04英寸×0.02英寸。换算成我们更熟悉的公制单位，就是 1.0mm × 0.5mm。你可以想象一下，它比一粒芝麻还要小！正是因为如此微小的体积，才使得电路板上可以容纳更多的元器件，从而实现更复杂的功能。
这种小尺寸不仅节省了宝贵的空间，还减轻了产品的整体重量，这对于智能手机、无人机等对重量敏感的设备来说至关重要。
0402焊盘间距标准与PCB设计要求
设计0402元件的PCB焊盘时，精确的间距是保证焊接成功的关键。虽然元件本身尺寸是1.0mm × 0.5mm，但焊盘的设计需要留出适当的“余量”来容纳焊锡，并防止焊接时出现短路或虚焊。
通常，0402封装的焊盘设计会遵循IPC（国际电子工业联接协会）标准，但也会根据具体的回流焊工艺进行微调。一个常见的推荐设计是：
焊盘长度：约0.5mm
焊盘宽度：约0.6mm
焊盘间距（中心距）：约1.0mm
在设计焊盘时，一个实用的技巧是确保两个焊盘之间的间隙（Gap）在0.4mm到0.5mm之间。这个距离既能防止锡膏过多导致桥连，又能确保有足够的空间形成牢固的焊点。

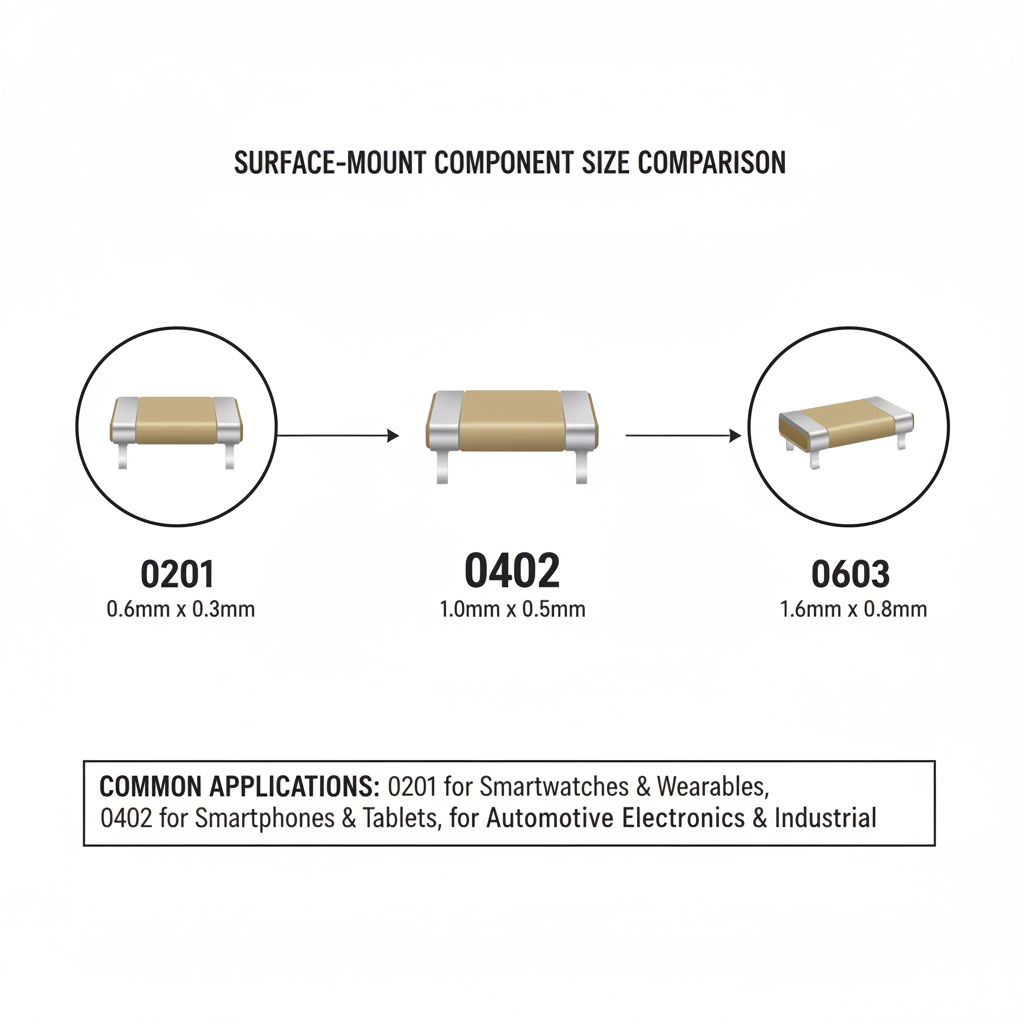

对比分析：0402封装尺寸与其他封装的差异 (vs. 0603/0201)
为了更好地理解0402的尺寸优势，我们可以将它与常见的0603和更小的0201封装进行比较。
| 封装代号 | 英制尺寸 (英寸) | 公制尺寸 (mm) | 面积占比 (相对0402) | 主要应用场景 |
|---|---|---|---|---|
| 0201 | 0.02" × 0.01" | 0.6mm × 0.3mm | 25% | 极度空间受限的设备，如智能手表、医疗植入设备 |
| 0402 | 0.04" × 0.02" | 1.0mm × 0.5mm | 100% | 智能手机、可穿戴设备、主流消费电子 |
| 0603 | 0.06" × 0.03" | 1.6mm × 0.8mm | 256% | 功率要求稍高的应用、汽车电子、工业控制 |
从表格中可以清晰地看到，0402封装在尺寸和应用范围之间取得了绝佳的平衡。它比0603小得多，能够满足高密度集成的需求；同时，相比于对生产工艺要求极高的0201，0402的焊接良品率更高，生产成本也更具优势。
0402电容技术细节：高度与性能的关键
当我们讨论0402封装时，除了长和宽，还有一个常常被忽略但却至关重要的参数——高度。尤其是在设计超薄设备时，0402电容的高度直接决定了产品的最终厚度。
0402电容高度的重要性及其行业标准 (0.3mm-0.5mm)
0402电容的高度通常在 0.3mm到0.5mm 之间。这个微小的差异，对于像折叠屏手机或精密医疗仪器这样的产品来说，可能是决定成败的关键。较低的高度意味着产品可以做得更薄，或者为电池等其他关键部件留出更多空间。
选择不同高度的电容，需要权衡其电气性能。一般来说，相同容值和耐压等级下，高度较高的电容可能具有更好的稳定性和更低的ESR（等效串联电阻），但会牺牲产品的厚度。因此，工程师必须根据产品的具体需求来做出选择。
不同高度的0402电容对产品设计的影响
想象一下，你正在设计一款全新的TWS蓝牙耳机，每一微米的空间都极为宝贵。如果选择0.5mm高度的电容，可能会导致外壳无法闭合；而选用0.3mm的超薄电容，则能完美解决这个问题。
此外，在进行堆叠式PCB设计（PoP封装）时，下方元器件的高度会直接影响上方芯片的贴装。因此，严格控制0402电容的高度，是确保高密度组装成功的先决条件。
0402电容与电阻的选择与应用注意事项
选择0402电容和电阻时，除了尺寸，还需要关注以下几个核心参数：
容值/阻值：这是最基本的参数，决定了元件在电路中的功能。
精度：例如±1%、±5%，精度越高，成本也越高。
额定电压/功率：必须确保元件能承受电路中的实际工作电压和功率。
材质：例如电容的X7R、X5R、C0G等不同材质，决定了其温度特性和稳定性。
在应用中，尤其要注意阻值和容值的读取。0402电阻表面通常用三位或四位数字代码（EIA-96标准）来表示阻值，而电容则通常没有标记，需要通过物料盘上的标签来识别。在生产过程中，严格的物料管理是防止用错料的关键。
0402焊接技术深入剖析：步骤与注意事项
0402元件的焊接是一项精细活，对设备精度和工艺控制提出了很高的要求。由于其体积小、重量轻，在焊接过程中极易出现移位、立碑（tombstoning）等问题。掌握正确的焊接技术，是保证产品质量的核心环节。
业内专家指出：“对于0402及更小尺寸的元件，锡膏印刷的精度决定了焊接质量的80%。一个完美的锡膏形状是实现高良率焊接的起点。”
SMD表面贴装技术：0402焊接流程全解析
标准的0402元件SMT（Surface Mount Technology）焊接流程通常包括以下几个步骤：
锡膏印刷：使用高精度钢网，将适量的锡膏精确地印刷到PCB的焊盘上。锡膏的厚度和形状必须均匀一致。
元件贴装：高速贴片机通过视觉识别系统，将0402元件从料盘中拾取，并精确地放置在涂有锡膏的焊盘上。

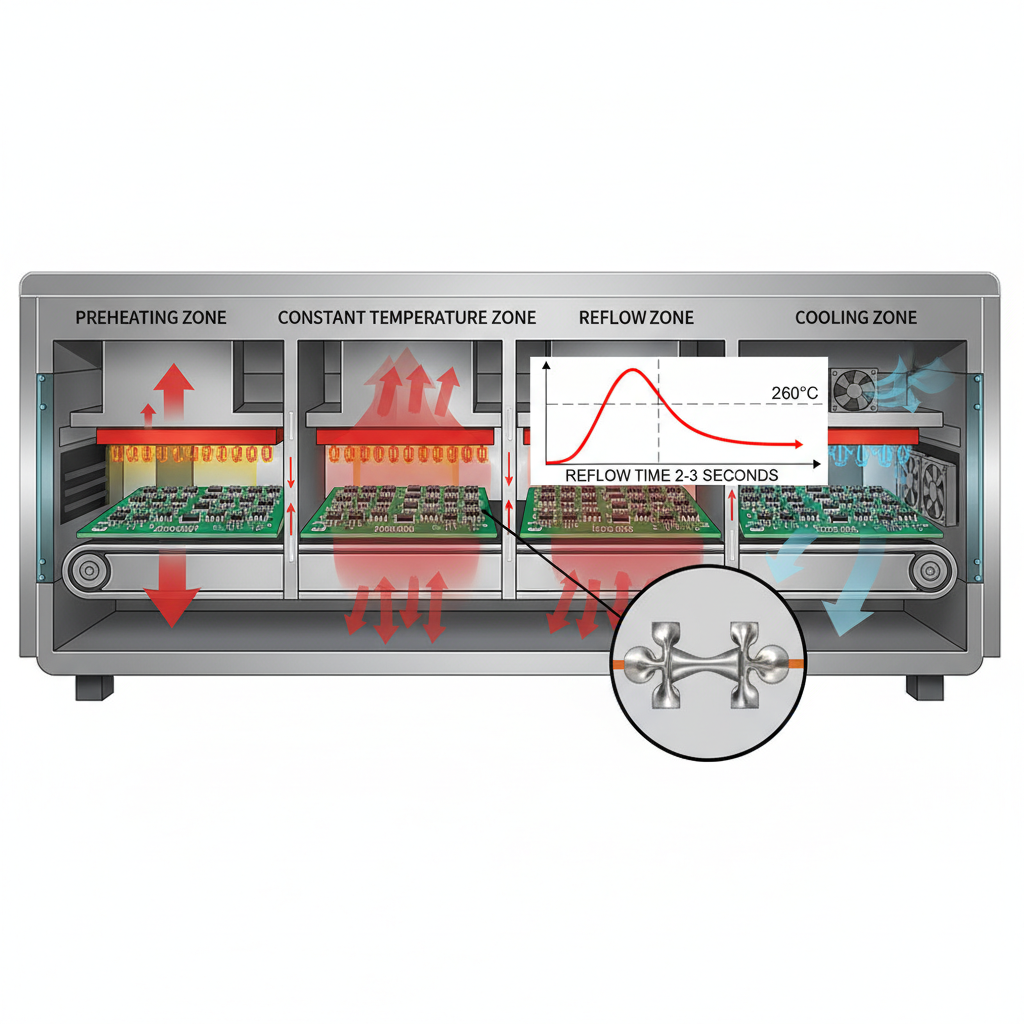

回流焊接：将贴装好元件的PCB送入回流焊炉。炉内经过预热区、恒温区、回流区和冷却区，锡膏在高温下熔化，将元件的引脚和PCB焊盘连接在一起，冷却后形成牢固的焊点。
AOI检测：使用自动光学检测（AOI）设备，对焊接完成的电路板进行检查，识别出虚焊、短路、移位等不良品。
0402焊接的最佳温度与时间控制 (260°C, 2-3秒)
温度和时间是回流焊过程中最重要的两个参数。对于大多数无铅焊锡，0402焊接的峰值温度建议设置在 255°C到260°C 之间。
整个焊接过程中，温度超过217°C（无铅焊料的熔点）的时间（即“回流时间”）应控制在45-90秒之间。而峰值温度的持续时间则非常关键，通常建议在 2-3秒 内完成，以防止元件因过热而损坏，同时确保焊点充分润湿。
如何避免常见的0402焊接问题（如元件滑移、焊接不均）
元件滑移或偏移：这通常是由于贴片机精度不够或锡膏黏性不足造成的。解决方法是校准贴片机，并选择黏度合适的锡膏。
立碑效应：指元件一端被焊料拉起，像墓碑一样立在焊盘上。这主要是因为两端焊盘上的锡膏量不均或受热不均导致的。优化钢网开孔设计和回流焊炉的温度曲线是关键。
虚焊或冷焊：焊点看起来连接上了，但实际接触不良。原因是焊接温度不足或时间过短。应适当提高回流焊温度或延长回流时间。
短路或桥连：过多的锡膏导致相邻的焊点连接在一起。需要减小钢网的开孔尺寸或调整印刷压力。
0402封装LED技术：特性与优势
作为一家专业生产各类LED灯珠的厂家，恒彩电子在0402封装LED领域拥有深厚的技术积累。0402封装LED以其独特的优势，在众多领域中扮演着不可或缺的角色，尤其是在需要微型化、低功耗指示的场景中。
据2023年市场数据显示，0402封装LED在智能手机和可穿戴设备领域的市场份额已超过30%，成为便携设备中最常见的指示灯选择。
0402封装LED灯珠的核心优势（体积、功耗、高密度）
0402封装LED的核心优势可以总结为三点：
极致小巧的体积：1.0mm x 0.5mm的尺寸让它几乎可以被放置在任何狭小的空间内，为产品设计提供了无限可能。
极低的功耗：0402 LED通常工作在微安或毫安级别的电流下，功耗极低，非常适合电池供电的便携设备，能有效延长续航时间。
支持高密度布局：微小的体积使其可以在PCB上进行高密度排列，实现复杂的光效指示，如设备状态灯、键盘背光等。
深入了解0402封装LED的性能参数（亮度、颜色、电压）
在选择0402封装LED灯珠时，需要关注其关键性能参数：
亮度 (Luminous Intensity)：单位是毫坎德拉 (mcd)，决定了LED的发光强度。根据应用场景（如室内指示或户外显示）选择合适的亮度。
颜色 (Color)：除了常见的红、绿、蓝、白等单色光，还可以提供多种颜色的组合，以满足不同的设计需求。
正向电压 (Forward Voltage)：指LED在正常发光时所需的电压，通常在1.8V到3.3V之间，具体取决于颜色和材料。
视角 (Viewing Angle)：决定了LED发出的光线可以被看到的范围，通常有30°、60°、120°等不同选项。
0402封装LED在消费电子与便携设备中的应用案例
0402封装LED的应用无处不在：
智能手机：用作充电指示灯、消息提醒灯或闪光灯旁边的辅助对焦灯。
可穿戴设备：在智能手表或手环上，作为心率监测的绿光发射源，或作为低电量提醒的指示灯。
TWS耳机：充电盒上的电量指示灯，以及耳机本体的配对状态灯。
笔记本电脑：键盘上的大小写锁定（Caps Lock）指示灯或电源状态灯。
如何选择合适的0402封装元件
面对市场上琳琅满目的0402元件，如何做出正确的选择，直接关系到产品的最终性能和可靠性。这不仅是技术问题，也是一个供应链管理的挑战。
评估电子产品性能需求与0402元件的匹配度
在选择0402元件之前，首先要明确产品的核心需求：
性能要求：产品对元件的精度、稳定性、功耗有何要求？例如，精密仪器需要高精度的电阻，而长续航设备则需要低功耗的LED。
空间限制：产品的内部空间有多大？是否必须使用0402或更小尺寸的封装？
成本预算：0402元件的成本在总物料清单（BOM）中占比多少？是否需要在性能和成本之间做出权衡？
应用环境：产品将在何种环境下工作？是否需要考虑耐高温、防潮、抗振动等特性？
对比0402封装LED与其他封装形式的适用场景
虽然0402封装非常流行，但并非万能。在某些场景下，其他封装形式可能更为合适。
当需要更高亮度时：0603或0805封装的LED可以承受更大的电流，提供更高的亮度，适合用作照明或大面积背光。
当功率要求较高时：功率电阻或电感通常会采用1206或更大的封装，以获得更好的散热性能。
当成本是首要考虑因素时：对于一些低成本、对空间不敏感的产品，使用尺寸更大的0603元件可以降低贴片工艺的难度和成本。
选择可靠的04-02电子元件供应商的关键因素
选择一个可靠的供应商，是保证产品质量和稳定交付的基石。在评估0402电子元件供应商时，应重点考察以下几点：
生产能力与技术水平：供应商是否拥有先进的生产设备和严格的工艺控制能力，以确保0402元件的一致性和可靠性。
质量控制体系：是否通过了ISO9001等国际质量体系认证？是否有完善的来料检验、生产过程控制和出厂检测流程？
产品认证与合规性：产品是否符合RoHS、REACH等环保法规要求？
技术支持与服务：能否提供专业的技术支持，协助解决在设计和生产中遇到的问题？能否提供定制化的解决方案？
像恒彩电子这样拥有多年专业经验的厂家，不仅能提供符合国际标准的高品质04-02封装LED产品，还能为客户提供从选型到生产的全方位技术支持。
关于0402封装的常见问题
0402封装LED与0603封装LED有什么具体区别？主要区别在于尺寸和功率。0402 (1.0mm x 0.5mm) 比0603 (1.6mm x 0.8mm) 小得多，更适合空间紧凑的设计。而0603因为尺寸更大，散热更好，可以承受更高的功率，发出更强的亮度。
0402电阻的阻值对照表在哪里可以找到？0402电阻的阻值通常遵循EIA-96标准，可以通过其表面的代码进行识别。详细的阻值对照表可以在各大电子元件供应商的网站、数据手册或在线的电子工具网站上找到。
04-02封装是否适用于所有类型的电子产品？不完全是。0402非常适合小型化、低功耗的消费电子产品。但在需要承受高功率、高电流或恶劣物理环境（如强烈振动）的应用中，更大尺寸的封装（如0805或1206）因其更强的机械强度和更好的散热性而更受青睐。
为何精通0402封装技术至关重要
在2025年及未来，随着物联网、5G和人工智能技术的普及，电子产品将继续朝着更小、更智能、更高效的方向发展。0402封装作为实现这一切的关键技术之一，其重要性不言而喻。
掌握0402封装的尺寸、设计规范、焊接技术以及选型策略，不仅是每一位硬件工程师的必备技能，也是项目经理和采购人员做出明智决策的基础。
我们的专业能力：提供符合国际标准的高精度0402封装LED解决方案
在恒彩电子，我们深耕LED行业多年，特别是在0402封装LED等高精度元件的生产上，积累了丰富的经验。我们拥有先进的生产线和严格的质量控制体系，确保每一颗出厂的LED灯珠都具备卓越的性能和高度的可靠性。
