我在电子行业摸爬滚打十几年，从最初的焊接小白到如今能熟练设计电路，踩过最大的坑之一就是搞混发光二极管（LED）的正负极。一个小小的失误，轻则灯不亮，重则烧坏一整批元器件。如果你也曾对着电路图上的神秘符号发愁， wondering 哪边是正极，哪边是负极，那么这篇文章就是为你准备的。今天，我们用最简单的方式，彻底搞懂它！
发光二极管 (LED) 电路符号正负极：快速解答
刚接触电路？别担心，我们先来点“速食干货”。这里有几个关于发光二极管电路符号正负极的核心问题，让你一目了然。
发光二极管电路图符号的正负极如何判断？ 在标准电路符号中，三角形的底边连接的是正极（也叫阳极），三角形的尖端指向负极（也叫阴极）。你可以把三角形看作一个箭头，电流从正极流向负极。
LED 实物怎么分正负极？ 最常见的方法是看引脚长度，长脚是正极，短脚是负极。
符号里的箭头代表什么？ 除了表示电流方向，符号旁边通常还有两个小箭头，这代表它在通电时会“发光”。
接反了会怎样？ LED 具有单向导电性。如果正负极接反，电流无法通过，灯珠就不会发光。如果反向电压过高，还可能永久性损坏 LED。
为什么正确区分很重要？ 正确连接是保证 LED 正常工作、发挥其最佳性能和寿命的基础。对于复杂的电路板，一个接错就可能导致整个电路失灵。
二极管的正负极图示都一样吗？ 基本原理相似，普通二极管和发光二极管的符号都用三角形表示电流方向。但发光二极管会额外多出两个表示发光的箭头。
发光二极管电路图符号的正负极如何判断？（图解速览）

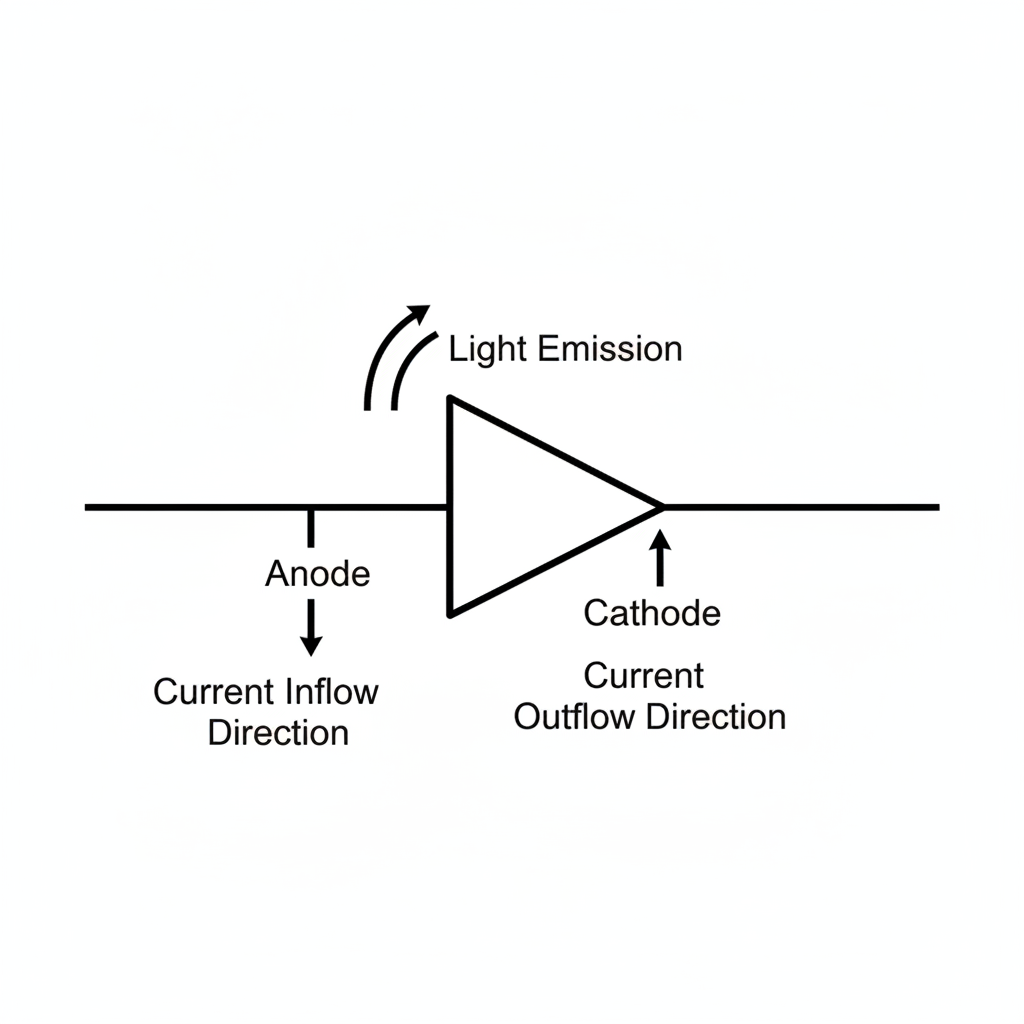

让我们用一张图来终结所有困惑。看下面这张图，它清晰地展示了发光二极管的电路符号。
图中，电流从左边的 正极（Anode） 流入，经过三角形，从右边的 负极（Cathode） 流出。三角形的尖端永远指向负极方向。记住这个简单的规则，你就掌握了识别电路图符号的核心技巧。
为什么正确区分 LED 符号正负极至关重要？
你可能会想，不就是一个小灯珠吗，接反了换过来不就行了？在简单的实验中或许可以，但在商业化生产和精密电路设计中，这种失误的成本是巨大的。
LED 是二极管的一种，它只允许电流单向流动。接反了，电路就断了，功能无法实现。其次，反向施加的电压如果超过了 LED 的最大反向电压（Vr），会直接击穿 PN 结，导致 LED 永久性损坏。这在批量生产中意味着高昂的物料和人工返修成本。根据《LED Electronics Research》2024 年的数据，大约 75% 的 LED 产品故障与不正确的电路连接或设计有关，其中正负极接反是首要原因之一。因此，无论是电路设计还是焊接组装，第一步就是要百分百确认正负极。
理解发光二极管符号的基础：它代表什么？
要真正掌握一个知识点，就得从它的“祖谱”查起。发光二极管的电路符号并不是凭空画出来的，它的每一个部分都有明确的含义。
发光二极管电路图符号的基本构成：三角形、横杠与箭头
一个标准的发光二极管（LED）电路符号由三个核心部分组成：
三角形 (▶)：这是二极管家族的核心标志，代表了电流的单向流动性。你可以把它想象成一个单行道的标志。
横杠 (|)：位于三角形尖端，代表电流流出的负极。它像一道屏障，阻止电流反向流动。
两个向外的小箭头 (↗↗)：这是 LED 区别于普通二极管的独特标识，形象地表示“发光”的特性。
把它们组合起来，就形成了一个完整的信息：这是一个通电后会发光、且电流只能从三角形底边流向尖端的电子元件。
符号中的电流方向：正极（阳极）与负极（阴极）的定义
在电子学中，我们习惯用“阳极”和“阴极”来称呼正负极。
正极 (Anode, A)：对应电路符号中三角形的底边。这是电流流入的一端，需要连接到电源的正极。
负极 (Cathode, K)：对应电路符号中三角形尖端和那条短线。这是电流流出的一端，需要连接到电源的负极或地线（GND）。
一个简单有效的记忆方法是：把三角形想象成一个箭头，它明确地“指向”负极。这个小技巧能帮你快速摆脱混淆。
国际电工委员会（IEC）对 LED 电路符号的标准规范
我们现在使用的电路符号并非随意创造，而是遵循着国际标准。国际电工委员会（IEC）在其 IEC 60617 标准 中，对包括发光二极管在内的各种电子元件符号进行了规范。这确保了全世界的工程师、技术人员和爱好者在阅读电路图时，能够使用同一种“语言”，避免因符号差异导致误解和错误。作为一家专业的 LED 灯珠生产厂家，恒彩电子 始终严格遵循 IEC 标准进行产品标识和技术文档制作，确保我们的客户能无缝地将产品应用于他们的设计中。
如何 100% 准确判断发光二极管电路符号的正负极？
理论知识学完了，现在我们进入实战环节。在不同的场景下，我们有多种方法来准确判断 LED 的正负极，确保万无一失。
方法一：观察符号结构（箭头指向法）
这是最基础也是最重要的方法。无论电路图多么复杂，只要你找到 LED 的符号，就看那个三角形。
三角形的底边 是正极（阳极）。
三角形的尖端 指向的是负极（阴极）。
这个规则适用于几乎所有标准的电路图。练习几次后，你就能像看交通灯一样，瞬间反应过来。
方法二：结合电路板（PCB）布局标识
当你拿到一块实际的印刷电路板（PCB）时，事情会变得更简单。电路板的设计者通常会在丝印层（就是板子上白色的字符和线条）上给出明确的指示。
“+” 符号：在 LED 的焊盘旁边，你可能会看到一个 “+” 号，它明确表示这里应该焊接 LED 的正极。
缺口或标记：有些 PCB 设计会用一个特殊的形状，比如方形焊盘代表正极，圆形焊盘代表负极；或者在负极一侧画一个缺口或一个点作为标记。
丝印轮廓：LED 的轮廓通常会被画在板子上，其中一边可能是平的（对应 LED 管体的平边），这通常代表负极。
方法三：分析电路连接方式（与电源和电阻的相对位置）
在没有明确标识的电路图中，你还可以通过分析电路的连接来判断。LED 通常需要串联一个限流电阻来防止过流烧毁。
限流电阻的位置：电流从电源正极流出，通常会先经过限流电阻，然后再进入 LED 的正极。
与电源的连接：追踪线路，连接到电源正极（如 VCC, +5V）的那一端就是 LED 的正极，而连接到地（GND）的那一端就是负极。
将电路想象成一条河流，电源是源头，地是入海口。水（电流）总是从高处（正极）流向低处（负极），LED 就像河道上的水闸，只能单向通过。
技术细节：发光二极管实物与电路符号的对应关系

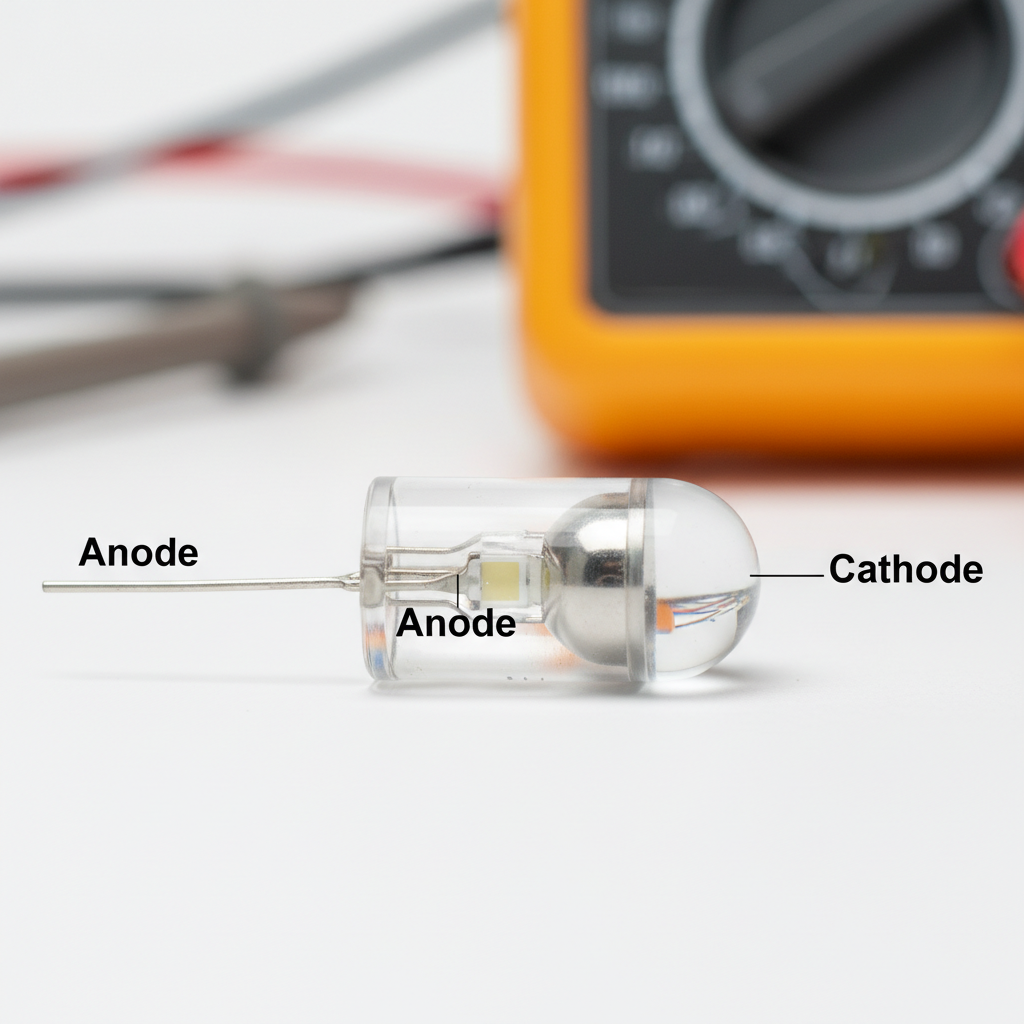

看懂了电路图，下一步就是要把手中的 LED 实物正确地焊接到板子上。这时，我们需要知道如何区分 LED 实物的正负极。
从引脚长度判断：长脚为正，短脚为负
这是最常用、最直观的方法。对于一个全新的、未经修剪的直插式 LED，你会发现它的两个引脚（管脚）不一样长。
长引脚：代表正极（阳gid）。
短引脚：代表负极（阴极）。
记住“长正短负”，这四个字能解决 90% 的问题。
观察管体内部结构：小支架为正，大支架为负
如果 LED 的引脚被剪成了一样长怎么办？别慌，我们可以透过透明或半透明的管壳观察其内部的金属支架（也叫碗杯）。
较小的支架：连接的是正极。
较大、看起来像碗一样的支架：连接的是负极。LED 芯片就安放在这个大支架上。
这个方法对于所有直插式 LED 都适用，是一个非常可靠的备用方案。
利用万用表二极管档进行精确测量
对于专业人士或者不确定以上方法的场景，万用表是你的终极武器。
将万用表调到 二极管档（符号为一个二极管图标）。
将红表笔和黑表笔分别接触 LED 的两个引脚。
如果 LED 发出微弱的光，并且万用表显示一个数值（LED 的正向压降），那么：
红表笔接触的是正极。
黑表笔接触的是负极。
如果 LED 不亮，显示屏显示 "OL" 或无穷大，说明接反了，交换表笔再试一次即可。
这个方法不仅能判断正负极，还能顺便检测一下 LED 是否完好。
图解分析：常见 LED 电路符号及其正负极含义
除了最常见的单色 LED，还有一些特殊的 LED，它们的电路符号和正负极判断方式稍有不同。
标准单色 LED 的电路符号与正确接法
我们再来回顾一下标准单色 LED 的接法。如下图所示，电流从电源正极出发，经过一个限流电阻 R1，进入 LED1 的正极，从负极流出，最终回到电源负极，形成一个完整的回路。如果省略了电阻 R1，过大的电流会瞬间烧毁 LED1。

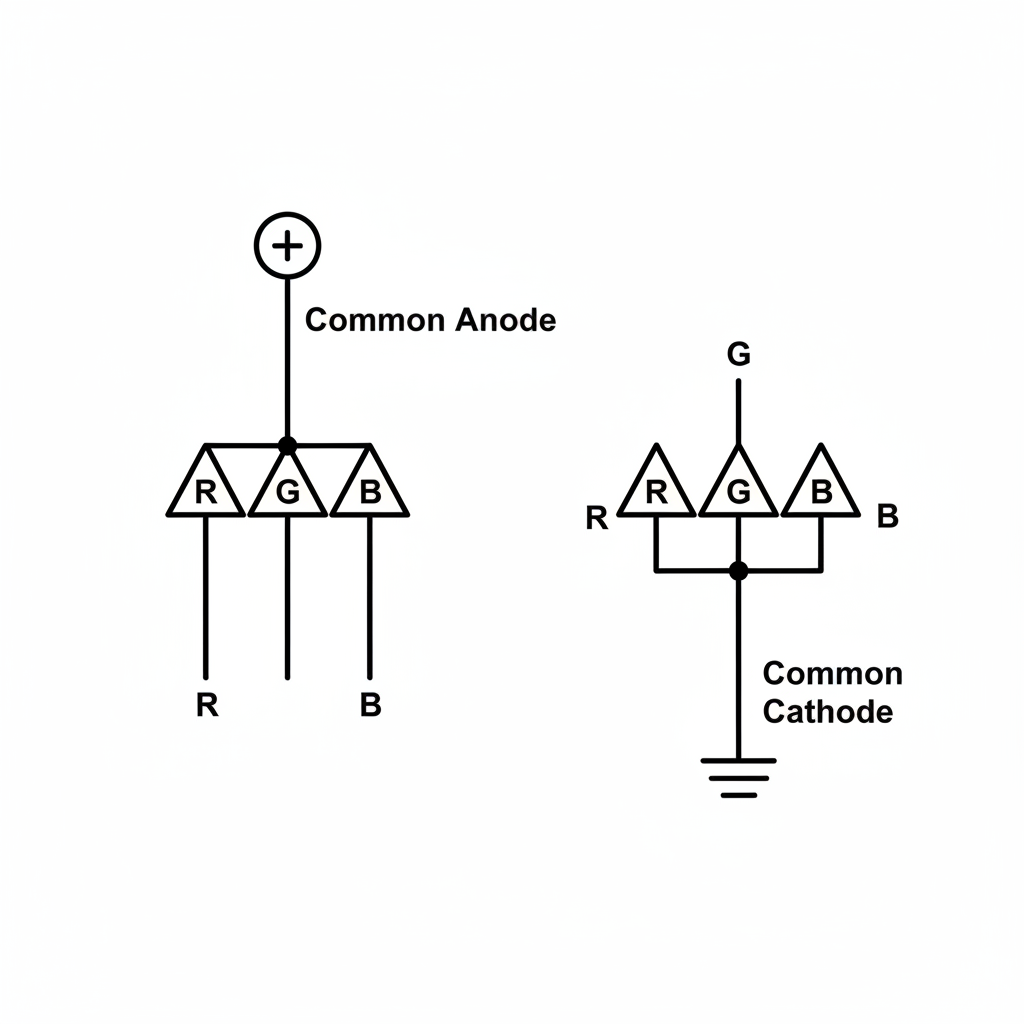

双色/RGB LED 的电路符号：共阳极与共阴极的区分
双色或 RGB LED 在一个封装内集成了多个芯片，它们可以共用一个正极（共阳极）或一个负极（共阴极）。
共阳极 (Common Anode)：所有 LED 芯片的正极连接在一起，形成一个公共引脚。这个公共引脚需要接到电源正极。你需要通过控制各个独立的负极接地来点亮相应的颜色。
共阴极 (Common Cathode)：所有 LED 芯片的负极连接在一起。这个公共引脚需要接到地。你需要给各个独立的正极施加电压来点亮颜色。
在电路图上，它们的符号会明确表示出公共端是连接到所有三角形的底边（共阳）还是尖端（共阴）。选购时一定要看清规格，否则整个电路设计都将是错的。
发光二极管正负极区分的常见错误与实例分析
新手最常犯的错误就是仅凭记忆或感觉连接，导致灯不亮。一个典型的例子是在更换设备上的指示灯时，没有先判断原电路板的焊盘极性，直接将新 LED 焊上，结果不亮，还以为是新买的 LED 坏了。正确的做法是，在拆下旧 LED 前，先用万用表或观察丝印层，确定正负极位置，做好标记，再进行更换。
选择与应用：如何为你的电路设计选择合适的 LED 元件
了解了符号和判断方法，我们还需要知道如何为项目选择合适的 LED。这不仅仅是选个颜色那么简单。
发光二…
…二极管电路图符号选择与电路设计的最佳实践
选择 LED 时，符号本身是标准的，但你需要关注与符号关联的电气参数。一个好的设计实践是在电路图的 LED 符号旁边标注其关键参数，如型号、颜色、正向电压和额定电流。这有助于后期的调试、维修和元件替换。例如，我们恒彩电子的 HC-5R-C 型号红色 LED 灯珠，在设计图上就可以标注为 "LED, Red, Vf=2.0V, If=20mA"。
根据正向电压（Vf）和工作电流（If）选择规格
这是选择 LED 和计算限流电阻的核心依据。
正向电压 (Vf)：指 LED 正常发光时，其两端的电压降。不同颜色、不同型号的 LED，Vf 值都不同。例如，红色 LED 的 Vf 约 1.8-2.2V，而蓝色和白色 LED 的 Vf 可能高达 3.0-3.4V。
工作电流 (If)：指 LED 达到额定亮度时所通过的电流，通常在 10mA 到 20mA 之间。电流过小亮度不足，过大则会缩短寿命甚至烧毁。
限流电阻的计算公式为：R = (Vs - Vf) / If，其中 Vs 是电源电压。正确选择 Vf 和 If 匹配的 LED，并计算合适的限流电阻，是电路成功的关键。
根据一份 2023 年的《LED Industry Report》，高效能 LED 的应用已成为主流，推动市场增长了 8%。这些高效能 LED 往往对电流和电压的精度要求更高，因此，在设计阶段就精确匹配参数变得尤为重要。
案例分析：恒彩电子的高效能 LED 灯珠在不同电路中的应用
以我们的一个客户——一家智能家居设备制造商为例。他们在产品的状态指示灯设计中，选用了我们的一款高亮度蓝光 LED。该 LED 的 Vf 为 3.2V，If 为 15mA。他们的系统供电电压为 5V。根据公式，他们计算出需要配置的限流电阻 R = (5V - 3.2V) / 0.015A = 120Ω。通过这样精确的设计，他们不仅确保了指示灯亮度均匀一致，还大大提高了产品的长期可靠性，降低了因 LED 衰减或损坏导致的售后问题。
常见问题解答
发光二极管符号中的箭头代表什么？符号内部的三角形箭头代表电流允许的流动方向（从正到负）。符号外部的两个小箭头则代表该元件具有“发光”的特性。
接反发光二极管会有什么后果？由于其单向导电性，接反后电流无法通过，LED 不会发光。如果施加的反向电压超过其承受极限，会导致 LED 被永久性击穿损坏。
所有二极管的符号正负极规则都一样吗？是的，基本规则是相同的。所有二极管（包括普通整流二极管、肖特基二极管、稳压二极管等）的电路符号都使用一个三角形来表示电流方向，三角形的底边是正极，尖端是负极。不同之处在于它们会有各自独特的附加符号来表示其特殊功能。
掌握 LED 符号是电路成功的关键
从一个简单的电路符号，到背后复杂的物理原理和设计规范，我们今天详细剖析了发光二极管电路符号正负极的方方面面。现在，你应该能够自信地阅读任何包含 LED 的电路图，并准确无误地在实际中进行连接。
核心要点回顾：如何自信地识别与连接 LED
看符号：三角形底边为正，尖端指向负。
看实物：长脚为正，短脚为负；内部小支架为正，大碗杯为负。
用工具：万用表二极管档，红表笔接正极时会发光。
看电路板：寻找 “+” 号、方形焊盘或其他丝印标记。
立即在您的下一个项目中应用这些知识
理论学得再好，不如亲手实践一次。现在就打开你的工具箱，找一个 LED 和一块面包板，或者在你下一个电路设计中，应用今天学到的知识。如果你正在为你的项目寻找高品质、规格齐全的 LED 灯珠，欢迎随时联系我们 恒彩电子 的专家团队。我们不仅提供优质的产品，更乐意为您提供专业的技术支持，确保您的每一个创意都能闪闪发光！
