在电子行业，尤其是LED照明领域，选择合适的封装尺寸就像为运动员挑选合适的跑鞋一样重要。我在这个行业摸爬滚打了好些年，深知一个微小的尺寸差异都可能影响整个产品的性能和成本。今天，我们就来聊聊一个非常经典且应用广泛的封装尺寸——3528封装，带你彻底搞懂它的方方面面。
快速了解 3528 封装尺寸
标准尺寸：3.5mm × 2.8mm
英制代号：通常被称为1411（英制，140mil x 110mil），但常与1210（3.2mm x 2.5mm）混淆。
主要应用：家用照明（灯带）、汽车照明、商业显示屏。
性能特点：尺寸适中，功率与亮度均衡，散热性良好。
对比 0805/0603：尺寸更大，功率更高，亮度更强。
对比 1206/1210：尺寸略大，通常能承载更高功率，应用场景有重叠但侧重不同。
什么是3528封装尺寸？一文读懂其核心标准
刚接触电子元器件的朋友可能会被一堆数字搞得晕头转向，比如“3528”、“5050”、“2835”等等。其实，这些数字通常代表了封装的公制尺寸。3528封装就是指这个元器件的长度约为3.5mm，宽度约为2.8mm。它是一种非常成熟的SMD（Surface Mount Device，表面贴装器件）封装技术。
3528封装尺寸图解：3.5mm x 2.8mm 的标准规格
想象一下，一个长3.5毫米、宽2.8毫米的小方块，这就是3528封装的直观形象。这个尺寸在LED灯珠领域非常流行。因为它足够小，可以灵活地应用在各种紧凑的设计中；同时，它又比0805、0603等更小的封装有更大的散热面积，能承载更高的功率。
为了更清晰地展示，我们通常会参考下面的3528封装尺寸图：
| 参数 | 尺寸 (mm) |
|---|---|
| 长度 (L) | 3.5 ± 0.2 |
| 宽度 (W) | 2.8 ± 0.2 |
| 高度 (H) | 1.9 ± 0.1 |
注意：不同厂家的具体尺寸可能会有微小差异，建议以产品规格书为准。
关键技术参数：功率、光效与散热性能解析
一个3528封装的LED灯珠，其性能远不止尺寸这么简单。它的功率一般在0.06W左右，属于中低功率范畴，但通过多颗并联可以实现非常高的总亮度。光效（流明/瓦）是衡量其能效的关键，优质的3528灯珠光效可以达到很高的水平。此外，良好的散热设计能确保灯珠长时间稳定工作，延长使用寿命。
优秀封装设计的核心在于热管理。一个看似简单的3528封装，其内部的散热通道设计直接决定了LED芯片的寿命和光衰速度。
3528封装与其他SMD LED封装的本质区别
SMD LED封装家族成员众多，除了3528，还有5050、2835、5730等。它们的本质区别在于：
尺寸和功率：尺寸越大，通常能容纳更大尺寸的芯片，承载更高功率。
散热结构：例如，2835封装采用了更先进的散热片设计，散热性能优于传统的3528。
应用场景：小尺寸封装（如0603）用于指示灯，大尺寸封装（如5730）用于高亮度照明。3528则在中间找到了一个绝佳的平衡点。

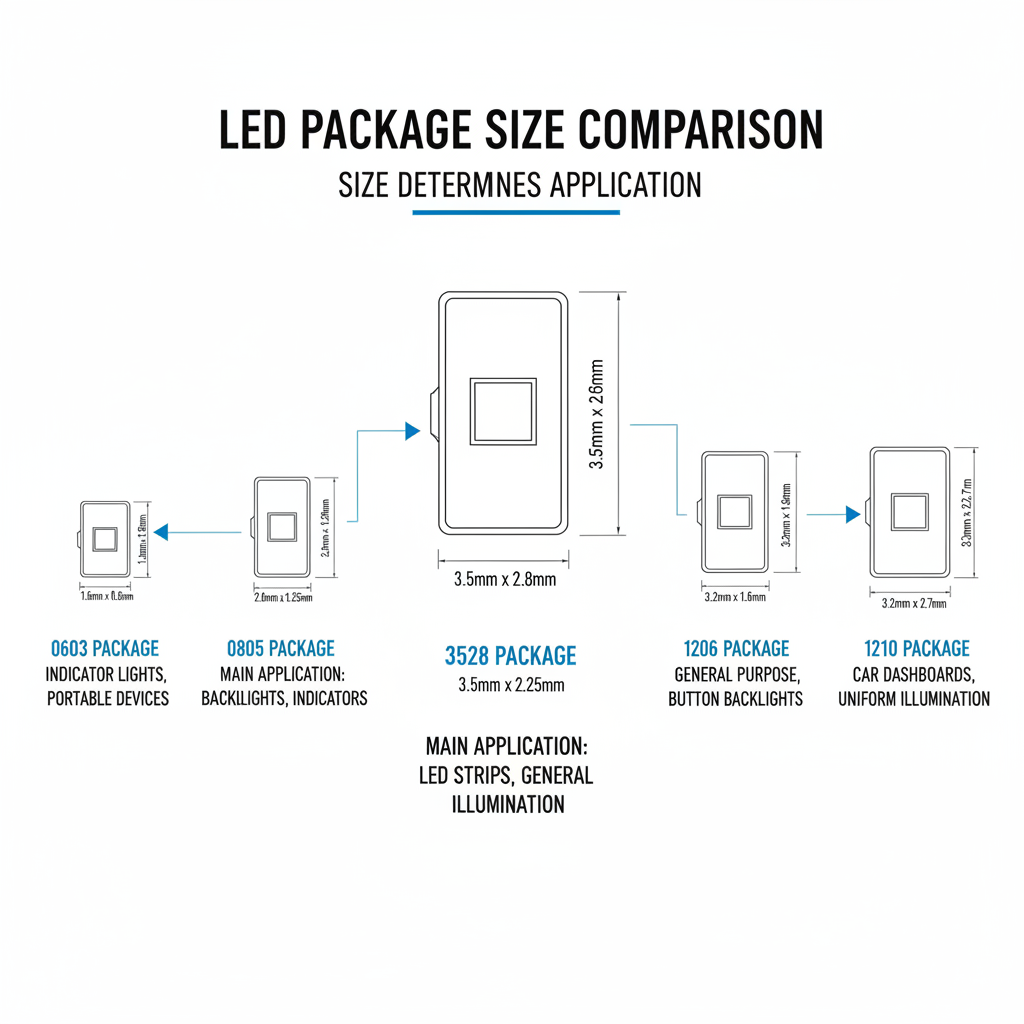

3528封装尺寸对比：与0805、0603、1206和1210的区别
“3528封装尺寸是0805还是0603？”、“3528是1210吗？”这些都是工程师和采购人员经常问到的问题。答案是：它们都不是一回事。这些数字代表了不同的尺寸标准，混淆它们可能会导致设计失败或采购错误。下面我们来做一个详细的对比。
功率与亮度对比：为什么3528封装尺寸比0805和0603更亮？
答案很简单：尺寸决定了潜力。
0603封装：尺寸约为1.6mm x 0.8mm。
0805封装：尺寸约为2.0mm x 1.25mm。
3528封装：尺寸为3.5mm x 2.8mm。
更大的封装尺寸意味着可以容纳更大面积的LED芯片，芯片面积越大，能通过的电流就越高，从而发出更强的光。同时，更大的封装体积也提供了更好的散热基础，允许芯片在更高的功率下稳定运行。因此，在同等技术水平下，3528封装的LED灯珠自然比0805和0603更亮。
2023年的一份行业报告显示，0805和0603封装主要应用于手机、笔记本电脑等小型设备的指示灯领域，市场占有率合计超过60%，而3528则在家用照明和汽车照明等领域占据主导。
尺寸与应用场景：3528封装尺寸与1206、1210封装的区别分析
这里是另一个常见的混淆点。1206和1210是英制单位的叫法。
1206封装：尺寸约为3.2mm x 1.6mm。
1210封装：尺寸约为3.2mm x 2.5mm。
从尺寸上看，3528封装（3.5mm x 2.8mm）比1206和1210都大。虽然1210的尺寸与3528较为接近，但它们在功率、散热和具体应用上仍有区别。3528封装通常用于需要更高亮度和更好散热的场景，比如LED灯带和一些广告牌。而1206和1210则更多地用在一些对空间有要求但亮度需求不那么极致的场合。
3528封装尺寸对照表：快速了解不同封装选项
为了让您一目了然，我们整理了这张LED灯珠尺寸选型对照表：
| 封装代号（公制） | 封装代号（英制） | 尺寸（mm） | 主要应用领域 |
|---|---|---|---|
| 1608 | 0603 | 1.6 × 0.8 | 手机背光、精密设备指示灯 |
| 2012 | 0805 | 2.0 × 1.25 | 消费电子、仪器仪表指示灯 |
| 3216 | 1206 | 3.2 × 1.6 | 按键背光、小型照明 |
| 3225 | 1210 | 3.2 × 2.5 | 汽车仪表、通用照明 |
| 3528 | 1411 (不常用) | 3.5 × 2.8 | LED灯带、广告牌、汽车照明 |
| 5050 | 2020 | 5.0 × 5.0 | RGB灯带、高亮度照明 |
3528封装的材料细节与结构分析
一个高质量的3528封装LED灯珠，其内部结构和所用材料是决定其性能和寿命的关键。它不仅仅是一个简单的“小灯泡”，而是一个精密的光电转换器件。
核心组件：芯片、支架、金线与环氧树脂的作用
一个3528封装的LED灯珠主要由以下几个部分构成：
LED芯片 (Die)：核心发光体，它的材料和尺寸直接决定了光色、亮度和效率。
支架 (Lead Frame)：承载芯片并连接外部电路，同时也是重要的散热通道。
金线 (Bonding Wire)：连接芯片电极和支架，保证电流稳定通过。高纯度的金线能提供极佳的导电性和可靠性。
环氧树脂/硅胶 (Encapsulant)：保护内部芯片和金线免受外界环境影响，同时可以塑造光线发散的角度。
这些组件协同工作，任何一个环节的材料或工艺出现问题，都会影响最终产品的质量。
质量与认证标准：如何评估3528封装产品的可靠性 (参考ISO认证)
如何判断一家供应商的3528封装产品是否可靠？除了看样品，更要看其质量管理体系。通过ISO 9001等国际质量管理体系认证，意味着该企业在设计、生产、检验等各个环节都有着严格的标准和流程控制。这能确保每一批次的产品都具有高度的一致性和可靠性，避免“样品是龙，大货是虫”的尴尬情况。
恒彩电子的3528封装技术：品质控制与定制化优势
在恒彩电子，我们对3528封装的每一个细节都严格把控。我们采用高品质的芯片和纯金线，确保产品具有出色的光效和极低的光衰。我们的生产线通过了严格的ISO认证，保证了从原材料到成品的全程质量追溯。更重要的是，我们能够根据客户在亮度、色温、显色指数等方面的具体需求，提供定制化的3528封装LED解决方案。
3528封装的典型应用领域深度解析
3528封装凭借其均衡的性能，在多个领域都扮演着重要角色。它的尺寸适中，既能满足紧凑设计的需求，又能提供足够的亮度和可靠性，是工程师们非常青睐的选择。
家用照明：3528 LED灯珠尺寸如何影响灯带与球泡灯性能
在LED灯带中，3528封装是最常见的选择之一。它的尺寸使得灯带可以做到非常纤薄，易于安装在各种角落和轮廓上。通过调整灯珠的密度（例如每米60颗或120颗），可以轻松实现不同的亮度效果。在一些球泡灯和筒灯中，也会采用多颗3528灯珠阵列的方式，以实现均匀的发光面和理想的亮度。
选择灯带时，不要只看价格。注意观察灯珠的亮度和颜色一致性。优质的3528灯带，即使在低电压下，所有灯珠的亮度也应该是均匀的。
汽车照明系统：3528封装在车载灯与仪表盘中的应用实例
3528封装尺寸在汽车照明中的应用非常广泛。由于汽车环境对元器件的可靠性要求极高（耐高温、抗振动），高品质的3528 LED灯珠成为了理想选择。它们被用于：
仪表盘背光：提供清晰、均匀的照明。
车内阅读灯：尺寸小巧，亮度柔和。
转向灯和刹车灯：响应速度快，寿命长。
日间行车灯：虽然现在有更高功率的封装，但3528在一些设计中仍有应用。
商业显示屏：为何30%的市场占有率源于其均衡表现
根据《2023 LED封装行业报告》，3528封装在家用照明、汽车照明和显示屏三大领域的合计市场占有率高达30%。
在一些户内或半户外的商业显示屏中，3528封装因其成本效益和可靠性而备受青睐。它能提供足够的亮度和良好的色彩表现力，同时其成熟的工艺也保证了大规模生产的稳定性和成本优势。这种在成本、性能和尺寸之间的完美平衡，正是它能占据可观市场份额的核心原因。
特殊应用：钽电容3528封装的尺寸与用途
搜索“3528封装”时，你可能还会看到“钽电容3528封装”。虽然它们共享相同的尺寸代号，但却是完全不同的两种电子元器件。
钽电容3528封装尺寸标准详解
钽电容的3528封装，也被称为EIA 3528-21或CASE B，其尺寸同样是3.5mm x 2.8mm，高度约为2.1mm。这种封装的钽电容因其体积小、容量大、性能稳定而被广泛应用于各种电子设备中，尤其是在空间受限的电路板上，用于滤波、储能和去耦。
与LED 3528封装的异同点
相同点：长宽尺寸均为3.5mm x 2.8mm，都属于SMD表面贴装器件。
不同点：
功能：一个是发光二极管（LED），用于照明；另一个是电容器，用于电路。
结构：内部结构完全不同，LED内部是半导体芯片，而钽电容内部是钽粉烧结块。
外观：虽然尺寸相似，但外观、引脚和标记方式有明显区别。
3528封装尺寸常见问题解答
3528封装和SG3525封装有什么区别？
SG3525是一种脉宽调制（PWM）控制器集成电路，常用于开关电源设计。它的封装形式有DIP-16、SO-16等，与3528这种SMD LED封装在功能和外形上都毫无关系。SG3525是“大脑”，而3528 LED是“灯泡”。
3528封装的LED光效通常在什么范围？
3528封装的LED光效取决于所用芯片的技术水平和荧光粉的质量。一般来说，白光LED的光效范围可以从80-120 lm/W不等，一些高效版本甚至可以更高。选择时应关注产品规格书中的具体数值。
选择3528封装LED产品时需要考虑哪些技术因素？
选择时，您需要综合考虑以下几点：
亮度 (Luminous Flux)：单位是流明（lm），决定了灯珠有多亮。
色温 (CCT)：决定了光的颜色是暖白、正白还是冷白。
显色指数 (CRI)：衡量光源还原物体真实颜色的能力，CRI越高越好。
正向电压 (Vf)：关系到电路设计和驱动电源的选择。
可靠性数据：例如光衰报告、温升测试等，这些反映了产品的长期稳定性。
为什么3528封装是平衡性能与尺寸的理想选择
经过全面的分析，我们可以看到，3528封装之所以能经久不衰，在于它在尺寸、功率、亮度和成本之间找到了一个绝佳的平衡点。它不像0603那样小到只能做指示灯，也不像5730那样大到难以用于紧凑设计。它就像一个多才多艺的“全能选手”，能够胜任从家用灯带到汽车仪表，再到商业显示屏的多种任务。
核心价值尺寸、功率与应用场景的完美结合
3528封装的核心价值在于它的“恰到好处”。它以适中的尺寸提供了足够的性能，以成熟的工艺保证了优异的成本效益。对于无数寻求可靠、高效且灵活的LED解决方案的工程师和设计师来说，3528封装始终是一个值得信赖的选项。
获取恒彩电子提供的详细3528封装规格书与技术支持
如果您正在为您的项目寻找高质量的3528封装LED灯珠，或者对如何选择合适的封装尺寸仍有疑问，欢迎随时与我们联系。恒彩电子的专家团队将为您提供详细的3528封装规格书、技术支持和免费样品，帮助您的项目顺利进行。立即联系我们，让我们用专业点亮您的创意！
