作为一名在电子元器件行业摸爬滚打了多年的工程师，我经常被问到关于 0603 LED 的各种问题。这个小小的元器件看似简单，但从选型、设计到焊接，每一个环节都藏着不少学问。如果你正在为如何区分正负极、选择合适的电压或掌握焊接技巧而头疼，那么这篇文章就是为你准备的。今天，我们就把 0603 LED 这个小家伙彻底讲明白！
什么是 0603 LED？一文读懂其核心定义与应用
你可能每天都在接触它，但却不知道它叫 0603 LED。它就是我们日常电子产品中那些微小的指示灯，小巧却至关重要。
0603 LED 的基本概念与优势
0603 LED 是一种采用表面贴装技术（SMT）的微型发光二极管。它的名字“0603”其实代表了它的尺寸，即 0.06 英寸 x 0.03 英寸。换算成公制单位，就是大约 1.6mm x 0.8mm。它的主要优势在于体积小、重量轻、功耗低，非常适合在高密度集成电路板上使用。这使得它在现代紧凑型电子设备中备受青睐。
核心应用领域：从消费电子到汽车照明
别看 0603 LED 个头不大，它的应用场景却非常广泛。在智能手机、笔记本电脑和平板电脑中，它通常用作状态指示灯，比如电源、充电或网络连接状态。在汽车领域，它被用于仪表盘背光、车内氛围灯和各种开关按钮的指示。此外，它还在工业设备、医疗器械和智能家居产品中扮演着不可或缺的角色，为我们的生活增添了看得见的光彩。
0603 LED 关键参数速览
为了让你快速掌握核心信息，这里总结了几个关键参数：
封装尺寸: 1.6mm x 0.8mm (0.06" x 0.03")
常见工作电压: 2.8V - 3.2V (不同颜色略有差异)
典型功率: 约 0.1W
安装方式: SMT 表面贴装
主要优点: 体积小、功耗低、响应速度快
0603 LED 封装尺寸与技术规格详解
了解 0603 LED 的封装和技术规格，是正确使用它的第一步。这就像了解一位新朋友的“三围”和“性格”，能帮助你更好地与它“相处”。

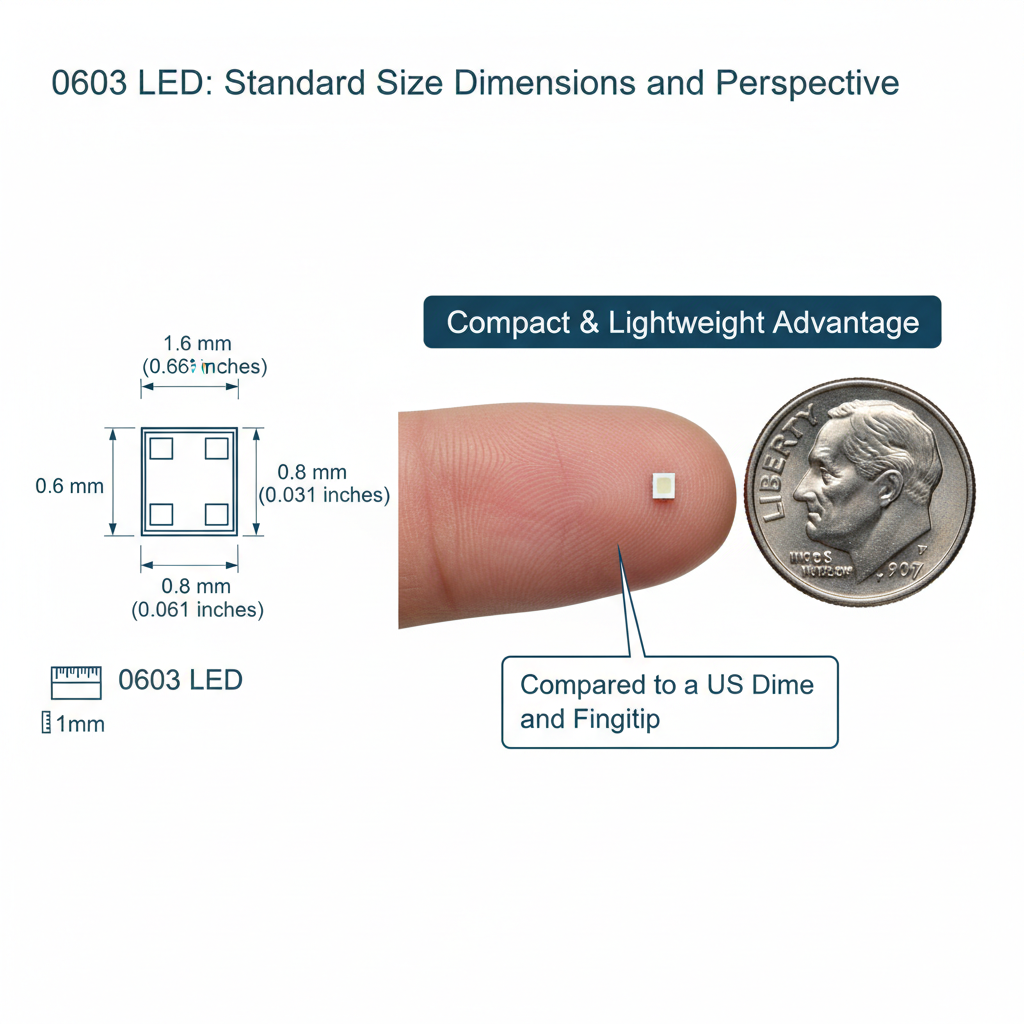

标准封装尺寸解读：1.6mm x 0.8mm 意味着什么？
1.6mm x 0.8mm 的尺寸意味着 0603 LED 非常微小，对生产工艺提出了很高的要求。这个标准化的尺寸让自动化贴片机可以轻松地进行抓取和放置，从而实现大规模、高效率的生产。对于设计工程师来说，标准尺寸也方便了 PCB 电路板的布局和布线，使其能够更灵活地设计出紧凑而功能强大的产品。
解析数据手册（Datasheet）：如何获取关键技术信息
每款 0603 LED 都有自己的“身份证”——数据手册（Datasheet）。这份文件包含了所有你需要知道的技术信息。你需要重点关注以下几个部分：绝对最大额定值（如最大正向电流、反向电压）、电气和光学特性（如正向电压、亮度和色坐标）以及封装尺寸图。读懂数据手册是专业选型和设计的必备技能，能帮你避免因参数不匹配导致的各种问题。
0603 LED 封装类型：标准与特殊设计对比
虽然大多数 0603 LED 都采用标准封装，但为了满足特殊应用需求，也存在一些特殊设计。例如，有些 0603 LED 采用反向贴装（Reverse Mount）设计，光从 PCB 的背面发出，适用于需要隐藏光源的设计。还有一些是侧发光（Side View）LED，光从侧面发出，常用于屏幕背光或边缘照明。选择哪种封装类型，完全取决于你的具体产品设计和应用场景。

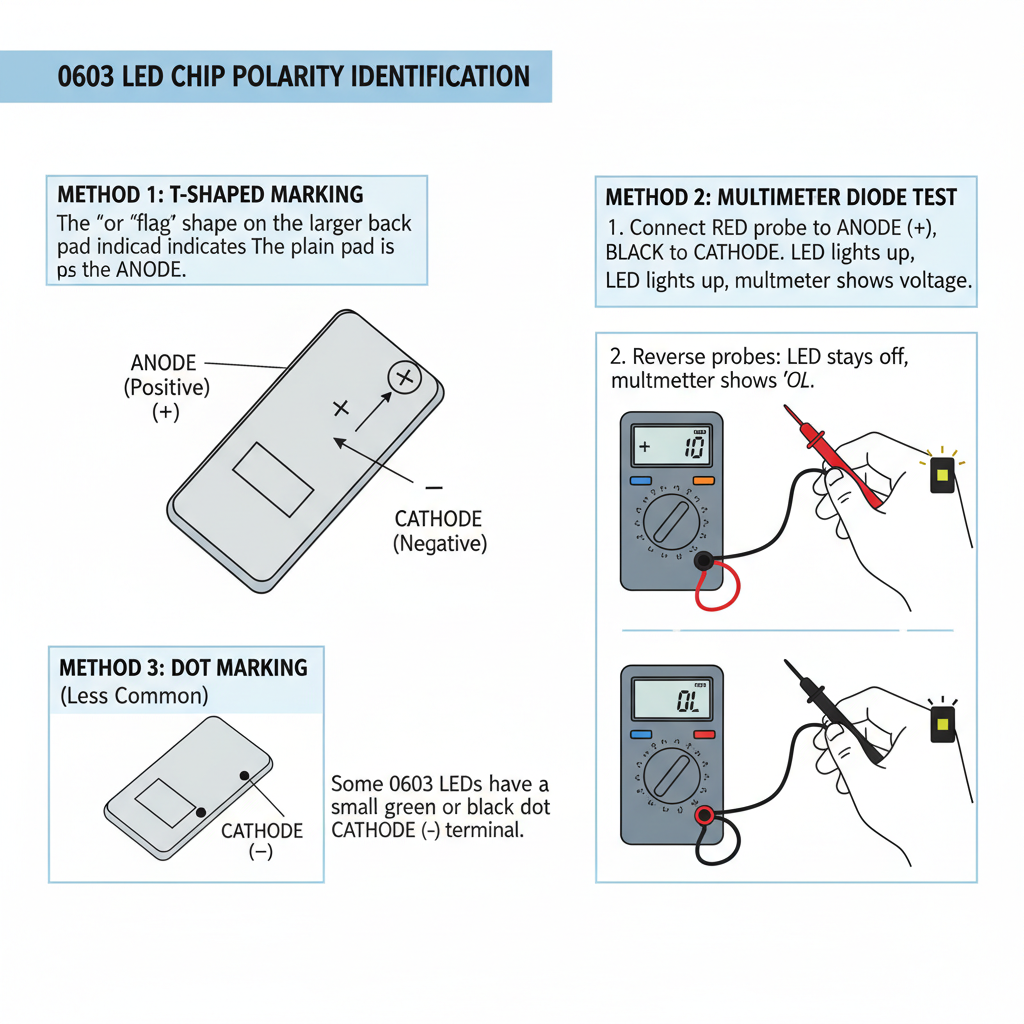

如何快速准确地分辨 0603 LED 正负极？
“0603led 怎么分正负极？” 这是初学者最常遇到的问题。接反了不仅灯不亮，还可能瞬间烧毁元器件。别担心，下面教你三招，轻松搞定！
方法一：通过观察灯珠背面的标记区分正负极
这是最常用也是最直观的方法。将 0603 LED 翻转过来，仔细观察其底部的焊盘。通常，生产厂家会在负极一侧做一个标记，最常见的是一个绿色的“T”形、三角形箭头或横杠。这个标记指向的就是电流流出的方向，也就是负极（Cathode）。记住这个标记，就能在焊接时快速定位。
方法二：使用万用表进行精确测量
如果你对标记没有把握，或者灯珠上没有任何标记，可以使用万用表的二极管档（或电阻档）进行测量。将红表笔和黑表笔分别接触 LED 的两个焊盘。如果 LED 微弱发光，此时红表笔接触的就是正极（Anode），黑表笔接触的就是负极。如果不亮，将表笔对调再试一次即可。这个方法百分之百准确！
方法三：参考产品规格书中的引脚定义
最稳妥的方法，永远是查阅你所购买产品的规格书（Datasheet）。规格书中会有一张清晰的封装尺寸图，上面明确标注了哪个焊盘是正极，哪个是负极。养成在设计和生产前查阅规格书的好习惯，可以从源头上避免很多不必要的麻烦。在不确定的情况下，永远相信官方文件。
0603 LED 灯珠核心参数：电压、功率与亮度
选对参数，是确保 0603 LED 能够稳定、高效工作的关键。让我们深入了解一下电压、功率和亮度这三大核心指标。
0603 LED 电压与电流要求：多少V才是合适的？
关于“0603led 电压多少合适”这个问题，答案是：视颜色而定。不同颜色的 LED，其正向电压（Vf）是不同的。
| 颜色 | 典型正向电压 (Vf) |
|---|---|
| 红色/黄色 | 1.8V - 2.2V |
| 绿色/普绿 | 2.0V - 2.4V |
| 蓝色/白色/翠绿 | 2.8V - 3.4V |
根据《中国 LED 产业研究报告, 2024》的数据显示，随着技术的进步，蓝光和白光 0603 LED 的电压一致性得到了显著提升，这为大规模自动化生产提供了更好的保障。
在设计电路时，通常需要串联一个限流电阻，以确保通过 LED 的电流在安全范围内（一般为 5-20mA），这样才能保证其亮度和寿命。
功率与亮度（lm）的关系：如何平衡性能与能耗
0603 LED 的功率通常很小，约为 0.1W。功率 P = 电压 V × 电流 I。在电压基本固定的情况下，提高工作电流可以增加亮度，但同时也会增加功耗和发热，并可能缩短 LED 的寿命。因此，选择合适的驱动电流是在性能和能耗之间取得平衡的关键。不要为了追求极致亮度而盲目加大电流。
不同颜色（红、绿、蓝、白）的 0603 LED 参数差异
除了电压，不同颜色的 0603 LED 在亮度和发光效率上也有差异。通常情况下，人眼对绿色光最敏感，因此在相同电流下，绿色 LED 看起来会更亮。白光 LED 是通过蓝光芯片激发荧光粉产生的，其色温（暖白、正白、冷白）也是一个需要考虑的重要参数。在选择时，应根据你的应用需求（是指示、照明还是装饰）来综合考量。
0603 LED 焊接技术：回流焊操作指南与注意事项
掌握“0603led 焊接”技术是实现产品化的最后一公里。由于其尺寸微小，手工焊接难度较大，工业生产中普遍采用回流焊（Reflow Soldering）工艺。
SMT贴片流程中的 0603 LED 焊接要点
在 SMT（表面贴装技术）生产线上，0603 LED 的焊接过程是全自动的。首先，通过钢网将锡膏精确地印刷在 PCB 的焊盘上；然后，高速贴片机将 0603 LED 从料盘中取出，并准确地放置在涂有锡膏的焊盘上；最后，将贴好元器件的 PCB 送入回流焊炉中完成焊接。整个过程快速、精准，保证了焊接质量的一致性。
关键步骤：锡膏印刷、贴片与回流焊温度曲线控制
焊接的成败，七分在工艺，三分在设备。回流焊的温度曲线设置是整个工艺的核心。
一个典型的回流焊温度曲线包括预热区、恒温区、回流区和冷却区。温度必须被精确控制，升温过快可能导致元器件热冲击损坏，温度过高则会烧毁 LED 芯片。必须严格按照 LED 规格书和锡膏供应商推荐的温度曲线进行设置，才能获得最佳的焊接效果。
常见焊接缺陷（如虚焊、偏位）的预防与处理
即使是自动化生产，也可能出现焊接缺陷。常见的有：
虚焊: 锡膏量不足或温度不够，导致接触不良。
偏位: 贴片机精度问题或回流时焊锡表面张力不均导致。
立碑 (Tombstoning): 元器件一端翘起，像墓碑一样。
锡珠: 过多锡膏在回流时飞溅形成。
预防这些问题的关键在于优化工艺参数：保证钢网开孔合适、锡膏印刷均匀、贴片机校准精确以及回流焊温度曲线设置合理。
0603 LED 灯珠质量控制与可靠性验证
选择一款高质量的 0603 LED 灯珠，能让你的产品更可靠，避免后期因灯珠失效带来的维护成本和品牌声誉损失。
关键质量控制标准：从芯片到封装
一颗高质量的 0603 LED，其质量控制贯穿始终。首先是芯片（Die）的选择，优质的芯片是保证亮度、颜色一致性和寿命的基础。其次是封装工艺，固晶、焊线、点胶、分光分色等每一个环节都必须严格把控。例如，焊线的金线纯度、支架的导热散热性能、封装胶体的抗 UV 能力，都直接影响最终产品的可靠性。
如何评估 0603 LED 的光衰与使用寿命
光衰，即 LED 在长时间工作后亮度下降的现象，是衡量其寿命的重要指标。专业的 LED 厂家会提供 LM-80 测试报告，这份报告记录了 LED 在不同温度下点亮数千小时后的光通量维持率。通过这份报告，你可以推算出 LED 在实际工作条件下的 L70 寿命（即亮度衰减到初始值 70% 的时间），从而评估其长期可靠性。
案例分析：恒彩电子如何通过先进设备与技术团队确保产品质量
选择供应商，不仅仅是选择产品，更是选择一个可靠的合作伙伴。
作为一家专业的 LED 灯珠生产厂家，恒彩电子 深知质量是企业的生命线。我们引进了国际先进的全自动生产设备和高精度的检测仪器，从芯片入料检验到成品出货测试，设立了数十道质量控制点。我们的技术团队拥有多年行业经验，能够针对客户的特定应用，提供从选型建议到焊接工艺支持的全方位服务，确保交付到您手中的每一颗 0603 LED 都符合严苛的质量标准。
关于 0603 LED 的常见问题
我们整理了一些关于 0603 LED 的高频问题，希望能为你解惑。
0603 LED 和 0805 LED 有什么区别？主要区别在于尺寸。0603 的尺寸是 1.6mm x 0.8mm，而 0805 的尺寸是 2.0mm x 1.25mm。0805 体积更大，功率和亮度通常也更高，焊接也相对容易一些。选择哪种取决于你的 PCB 空间和亮度需求。
0603 LED 的国产品牌市场占有率如何？
根据《中国 LED 产业研究报告, 2024》的数据，国产 0603 LED 的市场占有率已超过 55%。随着国内厂家在芯片技术和封装工艺上的不断突破，国产 0603 LED 在性能和可靠性上已不输国际品牌，且具备更高的性价比和更灵活的服务支持，成为了越来越多企业的首选。
0603 LED 灯珠的典型价格范围是多少？价格受品牌、颜色、亮度、购买数量等多种因素影响，范围波动较大。一般来说，常规的红光、黄光 LED 价格较低，而高亮度的白光、蓝光 LED 价格会稍高。批量采购的价格会远低于零售价。建议直接向供应商询价以获取准确报价。
精通 0603 LED 的技术细节以赋能您的项目
从封装尺寸、正负极区分，到核心参数的选择和焊接工艺，我们系统地梳理了 0603 LED 的所有关键知识点。掌握这些细节，不仅能帮助你更高效地完成产品设计和开发，更能让你在选择供应商时做出更明智的决策。
小小的 0603 LED，承载着点亮产品的使命。选择一个像恒彩电子这样值得信赖的合作伙伴，意味着为你的产品质量和市场竞争力上了一份重要的保险。
准备好为你的下一个项目选择最合适的 0603 LED 了吗？立即联系我们，获取恒彩电子的免费样品和详细技术规格书，让我们专业的技术团队为您的产品保驾护航！
