你好！作为恒彩电子的小编，我经常遇到很多朋友对各种电子元器件的连接方式感到困惑，特别是像RGB灯珠这种能发出五彩斑斓光芒的小家伙。今天，咱们就来好好聊聊一个大家很关心的问题：四引脚的共阳极RGB灯珠到底能不能串联使用呢？
你是不是也幻想过，把一排排RGB灯珠像小火车一样串起来，然后用一根线就能控制它们发出各种炫酷的光效？这个想法很棒，但在实际操作中，对于不同类型的RGB灯珠，连接方式可是大有讲究的哦！咱们今天就来把这个事儿说清楚，让你轻松搞懂RGB灯珠的“串联”与“并联”那些事儿。
认识四引脚共阳极RGB灯珠：你的彩色小帮手
在咱们开始讨论连接方式之前，得先弄明白咱们今天的主角——四引脚共阳极RGB灯珠，到底是个什么东西。
简单来说，一个四引脚的RGB灯珠，就像是把三个独立的小LED灯（红色、绿色、蓝色）巧妙地封装在一个小小的外壳里。通过分别控制这三个颜色的亮度，你就能混合出几乎任何你想要的颜色，是不是很神奇？
那“四引脚”和“共阳极”又是什么意思呢？
四引脚： 指的是这个灯珠有四根“腿”。其中三根“腿”分别对应着红（R）、绿（G）、蓝（B）这三种颜色的LED灯的阴极（负极）。
共阳极： 另一根“腿”就是这三个颜色LED灯共同的阳极（正极），通常也是这四根“腿”中最长的那一根。这意味着，你要把这根公共阳极接到电源的正极。
工作原理是这样的： 你把公共阳极接到正电源，然后分别控制R、G、B这三根阴极的通断和电流大小，就能点亮不同颜色的LED，或者混合出新的颜色。比如，如果你想让它发红色光，就把R引脚接通到负极，同时关掉G和B。如果想发紫色光，就同时点亮R和B。
（图片说明：四引脚共阳极RGB灯珠的内部结构示意图，显示红绿蓝三色LED共用一个阳极。）*
了解了这些，你就能明白，这种灯珠的魅力就在于它能带来丰富的色彩变化。
传统四引脚RGB灯珠不适合直接串联供电的理由
现在，咱们来直接回答你最关心的问题：传统四引脚共阳极RGB灯珠能实现串联供电吗？答案是：不建议直接串联供电 。为什么呢？这里面有几个重要的原因，如果你不注意，可能会导致灯珠不亮、亮度不均，甚至直接烧坏哦！
1. 不同颜色LED的正向电压差异
你可能不知道，红色、绿色、蓝色这三种LED，它们在正常工作时需要的电压（我们叫“正向电压”）是不一样的。通常，红色LED的正向电压最低，绿色次之，蓝色最高。
如果你把多个这样的RGB灯珠直接串联起来，电源电压会在这些灯珠之间分配。由于它们各自内部R、G、B的电压需求不同，会导致电压分配不均匀，结果就是：有的颜色可能过亮，有的过暗，甚至有的根本不亮！
2. 电流控制的复杂性
每个LED都需要一个合适的电流才能正常发光，并且不能超过它的最大承受电流。为了保护LED，我们通常会在它的回路中串联一个“限流电阻”。对于RGB灯珠来说，R、G、B这三个颜色各自都需要一个独立的限流电阻来控制电流。
如果灯珠是串联的，那么流过所有灯珠的电流都是一样的。这样一来，你就很难单独地为每个灯珠的每个颜色精确地控制电流了。这会大大增加电路设计的复杂性，而且很难保证每个灯珠都能发出理想的颜色和亮度。
3. 亮度和颜色一致性难以保证
由于电压和电流控制的困难，如果你强行串联多个传统四引脚RGB灯珠，你就会发现它们发出的光线可能会“五花八门”：有的亮，有的暗，颜色也可能不统一。这对于追求美观和一致性效果的照明项目来说，是完全不能接受的。
所以，咱们的专家们都一致认为：“多颗在一起使用时不能串联...”，这里指的就是传统意义上的电源串联。
四引脚共阳极RGB灯珠的正确连接方式：并联是王道

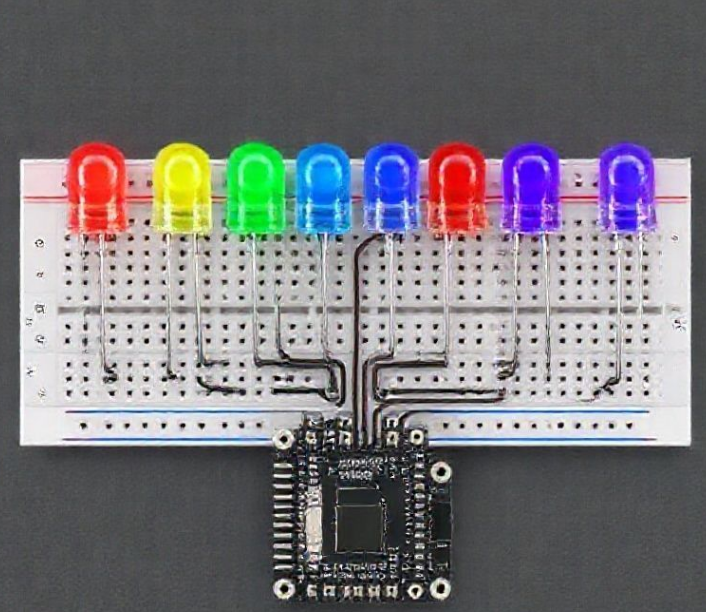

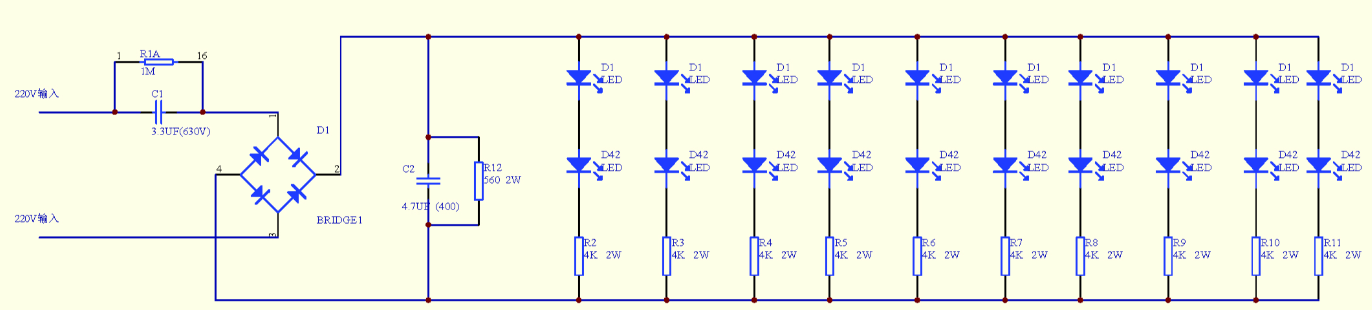

既然传统串联行不通，那这种四引脚共阳极RGB灯珠应该怎么连接呢？答案很简单：并联连接 。
并联连接就像是给每个灯珠都单独拉了一根电源线，它们各自独立工作，互不影响。这样，你就能更好地控制每个灯珠的亮度和颜色了。
1. 并联连接的基本原则
公共阳极接正极： 把所有灯珠的公共阳极（最长的那根引脚）都接到电源的正极。
R, G, B阴极接控制器： 每个灯珠的R、G、B引脚，分别通过限流电阻连接到你的控制电路（比如微控制器，像Arduino、STM32，或者专用的RGB控制器）的对应输出引脚上。控制器的这些引脚会连接到电源的负极（地线）。
每个颜色独立控制： 通过控制器输出不同强度的PWM信号，你就能分别调节每个R、G、B的亮度，从而混合出各种颜色。
2. 限流电阻的计算与重要性
限流电阻是保护LED灯珠的关键。如果没有它，LED会因为电流过大而瞬间烧毁。
计算方法：
限流电阻的阻值（R）可以通过下面的公式来计算：
R = (电源电压 - LED正向电压) / LED工作电流
电源电压： 你给灯珠供电的电压，比如5V。
LED正向电压： 红、绿、蓝三种颜色各自的正向电压，通常在数据手册里可以找到。一般红色约1.8V-2.2V，绿色约2.8V-3.2V，蓝色约2.8V-3.2V。
LED工作电流： 你希望LED发光时的电流，通常在10mA-20mA之间。
小提醒： 因为红、绿、蓝的正向电压不同，所以你需要为每个颜色（R、G、B）分别计算并使用不同的限流电阻。
3. 使用控制器进行精细调光
如果你想实现颜色变化、呼吸灯、跑马灯等效果，就需要一个微控制器（MCU）或者专用的RGB控制器。这些控制器通常会利用PWM（脉冲宽度调制）技术来调节每个R、G、B引脚的亮度。
PWM就像是快速地开关灯，通过改变开关的时间比例，来模拟出不同的亮度效果。开关得越快，亮的时间越长，灯就越亮。
连接时，通常是这样：
公共阳极： 连接到电源的正极。
R、G、B阴极： 分别连接到控制器的PWM输出引脚，中间记得串上限流电阻。
控制器： 连接到电源和地线。
这样，你就可以通过编写程序或者控制器上的按钮来随心所欲地控制灯珠的颜色和亮度了。
特殊情况：可寻址RGB灯珠的“串联”——WS2812B等
你可能会说：“我见过那种一串灯带，就两三根线，也能控制每个灯珠发出不同的颜色，那不是串联吗？”
没错，你说的这种灯带用的是可寻址RGB灯珠 ，比如大名鼎鼎的WS2812B。它们确实可以“串联”，但这是一种特殊的“数据串联”，和我们前面讨论的传统电源串联是完全不同的概念。

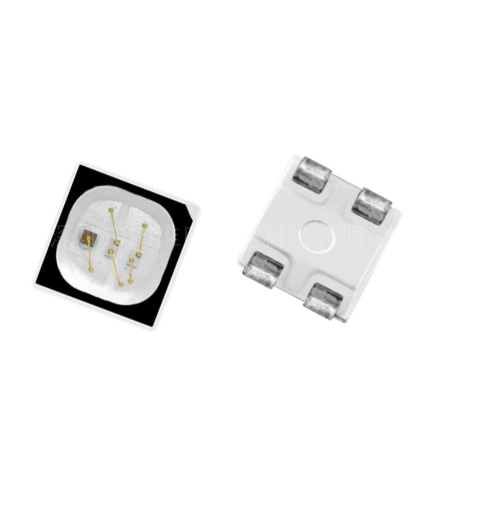

1. 可寻址RGB灯珠的特点
内部集成控制芯片： 这种灯珠每个小灯珠里面都集成了一个智能控制芯片，比如WS2812。这个芯片能接收数字信号，然后根据信号来控制自己内部的R、G、B小LED发光。
单数据线控制： 它们通常只需要一根数据线（DIN）就能接收控制指令，然后将数据转发给下一个灯珠（DOUT）。
电源线依然是并联： 虽然数据线是串联的，但电源线（VCC和GND）通常还是并联连接到每个灯珠，确保每个灯珠都能获得稳定的供电。
2. WS2812B等灯珠的连接方式
以WS2812B为例，它通常有4个引脚：VCC（电源正极）、GND（地线）、DIN（数据输入）、DOUT（数据输出）。
电源连接： 所有WS2812B灯珠的VCC引脚并联接到5V电源，所有GND引脚并联接到地线。
数据连接： 第一个灯珠的DIN引脚连接到你的微控制器（比如Arduino）的一个数字输出口。然后，第一个灯珠的DOUT引脚连接到第二个灯珠的DIN引脚，第二个灯珠的DOUT连接到第三个灯珠的DIN，以此类推。这就形成了数据上的“串联”。[5], [15]
3. 工作原理
微控制器会按照特定的协议（比如24位GRB数据）发送指令。第一个WS2812B灯珠接收到指令后，会“读取”它自己的那份数据，然后把剩下的数据转发给下一个灯珠。这样，每个灯珠都能收到自己的指令，从而实现独立控制每个灯珠的颜色和亮度，非常适合制作流光溢彩、动画效果丰富的灯带。
所以，如果你想要实现那种“一根线控制一长串灯珠”的效果，你需要选择WS2812B这类可寻址RGB灯珠，而不是普通的四引脚RGB灯珠。
恒彩电子的小建议：如何选择和使用RGB灯珠
作为恒彩电子，我们希望你能根据自己的项目需求，选择最合适的RGB灯珠和连接方案。
明确你的需求：
你只是需要简单地切换颜色，或者实现一些基础的混色效果吗？那传统的四引脚RGB灯珠配合控制器就足够了。
你需要制作复杂的动画、流光、跑马灯效果，或者要控制很长的灯带，让每个灯珠都能独立显示不同的颜色吗？那可寻址RGB灯珠（如WS2812B）就是你的不二之选。
区分灯珠类型： 购买时一定要看清楚是普通的四引脚RGB灯珠（共阳极或共阴极），还是可寻址的WS2812B等智能灯珠。它们虽然可能都有四个引脚，但功能和连接方式是截然不同的。
电源和控制器匹配： 确保你的电源电压、电流能力，以及你选择的控制器都能与灯珠兼容。特别是对于可寻址灯珠，通常需要5V电源，并且数据线需要连接到支持相应协议的微控制器。
安全第一： 无论是哪种灯珠，都不要忘记限流电阻的重要性（除非灯珠内部已经集成）。正确计算和使用电阻，可以有效保护你的灯珠和电路，避免过流损坏。
通过仔细规划和正确连接，你就能轻松打造出各种炫酷的灯光效果啦！
不同类型RGB灯珠连接方式对比
为了让你更清晰地理解，我帮你整理了一个表格，对比一下不同类型RGB灯珠的连接方式：
| 特性/灯珠类型 | 传统四引脚RGB灯珠 (共阳极/共阴极) | 可寻址RGB灯珠 (如WS2812B) |
|---|---|---|
| 引脚数量 | 4 (R, G, B, 公共端) | 通常3或4 (VCC, GND, DIN, DOUT) |
| 内部结构 | 独立R, G, B LED，共用一极 | 集成控制芯片，单线控制 |
| 供电方式 | 多颗灯珠通常并联供电 | 多颗灯珠并联供电 |
| 控制方式 | 每个颜色独立PWM控制 (3根控制线) | 单数据线串行控制 |
| “串联”能力 | 不适合直接电源串联 | 支持数据线串联 (Daisy-chain) |
| 典型应用 | 静态背景光、简单颜色切换 | 流光溢彩、复杂动画效果 |
| 成本 | 较低 | 较高 |
常见问题解答
1. 四引脚RGB灯珠可以不加限流电阻吗？
不可以。无论是哪种LED，都需要限流电阻来限制电流，保护LED不被烧坏。除非你使用的灯珠内部已经集成了限流功能（这种情况比较少见，且会在产品说明中明确指出）。
2. 公共阳极和公共阴极的RGB灯珠有什么区别？
共阳极灯珠的公共端是正极，R、G、B引脚是负极。你需要把公共端接正电，通过控制R、G、B引脚接地来点亮。
共阴极灯珠的公共端是负极，R、G、B引脚是正极。你需要把公共端接地，通过控制R、G、B引脚接正电来点亮。
它们只是控制极性相反，原理是一样的。
3. 我想做很长的RGB灯条，应该选哪种灯珠？
如果你想做很长的灯条，并且希望每个灯珠都能独立控制颜色，实现复杂的动画效果，那么可寻址RGB灯珠（比如WS2812B或SK6812）是更好的选择。它们通过数据线串联，只需要一根数据线就能控制整条灯带，布线和控制都更方便。
好了，今天咱们详细聊了四引脚共阳极RGB灯珠的串联问题。核心观点是：传统的四引脚共阳极RGB灯珠不适合直接电源串联 。为了保证每个灯珠的正常工作和实现理想的颜色效果，你更应该采用并联供电的方式，并且为每个颜色（R、G、B）配置独立的限流电阻 ，通过控制器进行PWM调光。
当然，如果你追求的是那种“一根线控制一长串灯珠”的炫酷效果，那就需要考虑可寻址RGB灯珠了。它们通过数据线串联 ，实现了单个灯珠的独立控制，非常适合制作复杂的动态灯光。
希望通过今天的讲解，你对RGB灯珠的连接方式有了更清晰的认识。在你的电子制作项目中，恒彩电子始终是你可靠的伙伴，提供专业知识和优质元器件。
希望对你有用。
