嗨，朋友！你是不是对LED芯片的内部世界充满了好奇？特别是“树脂铜牌”这个词，听起来既专业又有点神秘，它到底在LED芯片的哪个环节发挥作用呢？别急，今天我们就来一起好好聊聊这个话题。作为恒彩电子，我们在LED封装领域摸爬滚打多年，深知这些细节对产品性能的重要性，所以会用最简单、最直白的方式，给你讲明白。
LED芯片封装：为啥这么重要，你不能不知道！
你可能觉得，LED芯片不就是一块小小的发光体嘛，直接用不就行了？其实不然。LED芯片本身非常脆弱，就像一颗没穿衣服的心脏，很容易受伤。它需要一个坚固的“家”，这个家就是我们常说的“封装”。
封装可不仅仅是把芯片包起来那么简单。它有几个非常关键的任务：
保护芯片不受外界侵害： 比如潮湿、灰尘、机械冲击等等。
导出芯片产生的热量： LED工作时会发热，如果热量散不出去，芯片很快就会“过劳死”。
优化光线输出： 通过封装结构，我们可以更好地控制光的方向、亮度和均匀性。
建立电气连接： 让芯片能顺利通电发光。
所以啊，封装的质量，直接决定了LED产品的亮度、寿命和可靠性。一个好的封装，能让你的LED灯用得更久、更亮、更稳定。
树脂在LED封装中的核心地位：它可不只是“胶水”
说到LED封装，树脂绝对是绕不开的关键材料。你可能觉得树脂就是普通的胶水，但它在LED芯片的封装里扮演的角色可复杂多了。
树脂材料种类很多，最常用的是环氧树脂和有机硅树脂 。它们各有特点：
环氧树脂： 成本相对较低，机械强度好，但长期受热或紫外线照射容易黄化。
有机硅树脂： 耐高温、耐黄化性能好，透光率高，但价格较高，机械强度稍弱。
那树脂具体在封装里干什么呢？
物理保护层： 就像给芯片穿上了一层透明的盔甲，防止它被磕碰、划伤。
光学介质： 树脂的透明度很高，能让芯片发出的光线顺利地透出来，有些树脂还会被设计成透镜形状，帮助聚光或散光。
热量传导： 一些特殊的树脂，比如导热环氧树脂，能帮助芯片把热量传导出去，让芯片保持“冷静”。
固定与粘合： 把芯片牢牢地固定在基板上，并连接各个部件。
荧光粉载体： 白光LED通常需要荧光粉来转换颜色，这些荧光粉就是混在透明树脂里，再涂布在芯片上的。
你看，树脂的作用是不是远超你的想象？它既是保护者，也是光线的“引路人”，还是热量的“搬运工”。

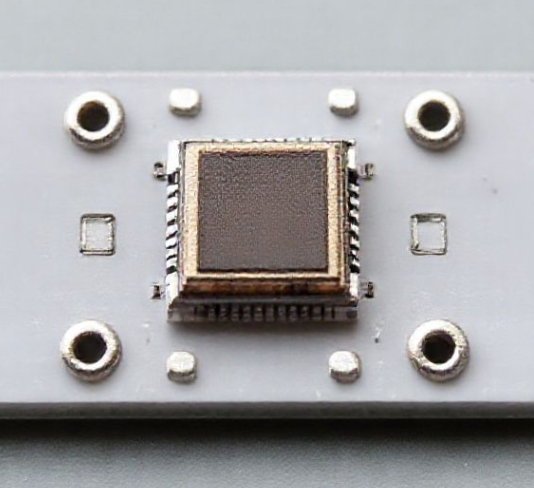

“铜牌”的幕后英雄：LED封装中的导电基材和连接
你问的“树脂铜牌”中的“铜牌”，虽然在LED封装的专业术语里不常直接这么叫，但它很可能指的是封装中那些含有铜元素的导电部件。在LED封装里，铜可是个“幕后英雄”，主要体现在以下几个方面：
导线架（Lead Frame）： 很多传统的LED封装形式，比如引脚式LED，芯片就是固定在铜合金做的导线架上。导线架不仅提供机械支撑，更重要的是它负责芯片的电气连接和部分散热。
印刷电路板（PCB）： 特别是COB（Chip On Board，板上芯片）封装，LED芯片会直接粘合在PCB板上。PCB板的内部通常有铜箔层，用来传输电流，形成电路。
散热基板： 铜的导热性非常好，所以很多高性能LED的封装会使用铜基板或者有厚铜层的PCB板来帮助芯片散热。
所以，当你提到“铜牌”时，我们可以理解为在LED封装中起着导电、散热和支撑作用的铜质或含铜的结构件。
树脂与铜基材的亲密合作：具体在哪些工艺里？
现在，我们把“树脂”和“铜牌”这两个元素结合起来看，它们在LED芯片的封装工艺中是怎样紧密合作的呢？这才是你最想知道的答案！

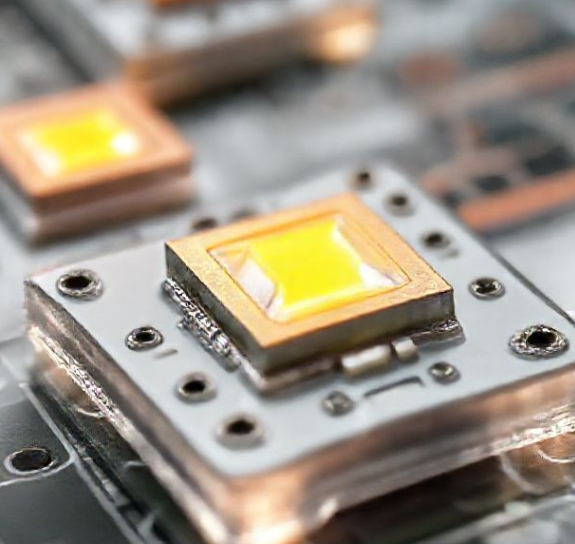

1. COB封装工艺：粘接与保护的典范
COB（Chip On Board）封装是一种很常见的LED封装方式，它把多个LED芯片直接粘合在PCB基板上，再用树脂整体封装。在这个过程中，树脂和“铜牌”的合作非常紧密。
扩晶： 首先，LED晶片会被均匀扩开，方便后续操作。
背胶（点胶）： 你看，这就是树脂和铜基材第一次“亲密接触”的地方！我们会用点胶机，将适量的导热环氧树脂 （通常会掺入银颗粒，增加导热性）点在PCB印刷线路板（也就是含有铜线的基板）上，作为芯片的安放点。这个树脂不仅能把芯片牢牢粘住，还能帮助芯片把热量传到PCB板上。
刺晶（Die Attach）： 接着，操作员会在显微镜下，把LED芯片准确地放置在刚刚点好胶的PCB板上。
热处理： 让芯片和树脂胶固化，确保芯片牢固地固定在基板上。
丝焊（Wire Bonding）： 用极细的金线或铜线，把LED芯片的电极和PCB板上的铜焊盘连接起来，建立电气通路。
树脂封装（Potting/Encapsulation）： 最后，用透明的树脂（比如有机硅树脂或环氧树脂）覆盖整个芯片阵列和焊线，形成一个整体的保护层和光学透镜。这个树脂层不仅保护了芯片和脆弱的焊线，还优化了出光效果。
你看，在这个COB工艺里，树脂不仅是粘接剂，也是散热的桥梁，更是最终的保护层和光学部件，而它工作的对象，正是含有铜元素的PCB基板。
2. 芯片级封装：结构与密封的创新
还有一种叫做芯片级LED封装装置的制造方法，它也巧妙地结合了树脂和铜元素。
基板成型： 这里的基板比较特别，它是用LED引线架 （通常是铜合金）和树脂通过模压成型工艺一起做出来的。树脂在引线架的表面会形成一个凸起的碗杯状结构。
芯片焊接： 倒装芯片直接焊接在这个基板上。
荧光胶覆盖： 在基板上方，会覆盖一层荧光胶，这层荧光胶也是以树脂为载体，里面混合了荧光粉。
EMC封装： 这种工艺只需要简单的模压成型和EMC封装工艺就能实现芯片级LED的封装。
这种设计很棒，树脂碗杯结构能提升荧光胶体与基板的结合力，防止荧光胶层剥离，大大提高了产品的密封性。在这里，树脂不仅和铜质引线架结合形成基板，还作为荧光胶的载体，共同提升了LED的性能和可靠性。
3. 传统封装工艺：点胶、灌封与固化
除了COB和芯片级封装，在很多传统的LED封装工艺中，树脂和铜元素也扮演着不可或缺的角色。
比如，一个典型的LED芯片封装流程会包括：
点胶/备胶： 在LED支架（通常是铜合金的引线架）上点上或涂上银胶（一种导电胶，也属于树脂类），或者绝缘胶，为芯片的安装做准备。
自动装架/手工刺片： 将LED芯片安装到带有胶水的支架上。
压焊： 用金线或铜线将芯片电极与支架电极连接起来。
封装（灌胶/模压）： 这就是树脂大显身手的时候了！芯片和焊线会被透明树脂（环氧树脂或有机硅树脂）完全包裹起来。可以是液态胶水点胶灌封，也可以是固态EMC（环氧模塑料）转进注射成型，或者半固化胶膜真空压合成型。
固化与后固化： 通过加热等方式，让树脂完全硬化，形成稳定的保护层。
在这个过程中，树脂始终与铜质的引线架、细小的金/铜焊线紧密相连，提供机械保护、绝缘、光学整形以及散热辅助。
不同封装材料和工艺的选择：恒彩电子的考量
在LED封装中，选择合适的树脂材料和工艺至关重要。这就像给芯片选择最合身的衣服和最舒适的家。恒彩电子在进行LED芯片封装时，会根据产品的具体需求来做选择。
你可以看看这个简单的表格，了解不同树脂材料的一些特点和应用：
| 树脂类型 | 主要特点 | 常见应用 | 与铜基材结合特点 |
|---|---|---|---|
| 环氧树脂 | 成本较低，机械强度好，粘接性强，易黄化 | 低功率LED、数码显示、字符显示、点阵显示 | 作为导电或绝缘胶粘接芯片到铜基板，或作为封装外壳 |
| 有机硅树脂 | 耐高温，耐黄化，透光率高，柔软性好，价格较高 | 大功率LED、户外照明、汽车照明、高可靠性产品 | 作为高品质封装胶，保护芯片及铜线，优化光学性能 |
| 导热环氧树脂 | 具有良好导热性，常掺入银颗粒 | COB封装、大功率模块封装 | 粘接芯片到铜基板，同时辅助散热 |
选择哪种封装材料和工艺，要综合考虑LED芯片的功率、使用环境、对光效的要求、成本以及产品的预期寿命。比如，要求高光效、长寿命的大功率LED，通常会倾向于使用有机硅树脂和更精密的封装结构；而对于一些对成本敏感、对黄化不那么在意的应用，环氧树脂仍是很好的选择。
恒彩电子：品质封装的保障
在恒彩电子，我们深知LED封装的每一个环节都至关重要。从芯片的选择，到树脂材料的配方，再到封装工艺的精细控制，我们都力求做到最好。
我们专注于LED照明领域，集LED封装及LED照明产品的研发、生产、销售、服务于一体。我们的目标就是通过先进的封装技术和严格的质量控制，为客户提供高性能、高可靠性的LED产品。无论是COB封装、芯片级封装，还是其他复杂的封装形式，我们都有丰富的经验和专业的技术团队来应对。
你选择恒彩电子，就是选择了专业和品质的保障。
你可能好奇的一些问题
1. 为什么LED封装一定要用树脂？不用行不行？
不行哦。树脂在LED封装里扮演着多重角色，它是芯片的保护壳、透光介质、热量导体，也是将芯片固定在基板上的粘合剂。没有树脂的保护和功能辅助，LED芯片很难稳定工作，也无法达到理想的光学和散热性能。
2. 树脂和铜基材是怎么协同工作的？它们是独立存在还是互相融合？
它们是紧密协同，互相融合的。树脂可以作为胶水，把LED芯片粘接到铜基板（比如PCB板或引线架）上；也可以作为封装体，把芯片、金线和铜基板一起包裹起来，提供保护和光学功能。有些情况下，树脂甚至会和铜引线架一起模压成型，形成复合基板。可以说，在LED封装中，树脂和铜基材是“你中有我，我中有你”的关系。
3. 恒彩电子在LED封装技术上有什么优势？
恒彩电子在LED封装领域有着多年的经验，我们不仅掌握了多种先进的封装工艺，比如COB封装、EMC封装等，还非常注重材料的选择和工艺的优化。我们有专业的研发团队，能够根据客户的不同需求，提供定制化的封装方案，确保产品的性能和可靠性。我们致力于提高LED芯片封装的效率和良品率，从而有效提升产品的质量。
通过今天的介绍，相信你对“树脂铜牌应用于LED芯片的哪个工艺”这个问题有了更清晰的认识。简单来说，LED芯片的封装是确保其性能和寿命的关键一环，而树脂和含有铜元素的基材（比如PCB板、导线架）在整个封装工艺中扮演着不可或缺的角色。
树脂主要负责粘接、保护、光学整形和辅助散热；而铜基材则提供电气连接、机械支撑和高效散热。它们二者紧密配合，在COB封装、芯片级封装以及各种传统封装工艺中，共同为LED芯片打造一个稳定、高效的工作环境。
希望对你有用。
