如何点亮单颗RGB灯珠:从零到一的完整实操指南
第一次拿到RGB灯珠却不知道怎么接线?接错一根线就可能烧坏芯片,白白浪费几块钱不说,还得重新采购。这篇文章基于实际测试经验,手把手教你用最简单的方法点亮单颗RGB灯珠,5分钟就能看到效果。
RGB灯珠到底是个啥?
说白了,RGB灯珠就是把红(Red)、绿(Green)、蓝(Blue)三个小LED封装在一起。通过调节这三种颜色的亮度,你可以混合出几乎任何颜色——想要紫色就红+蓝,想要黄色就红+绿,三个全开就是白光。

关键参数一览表
| 参数项目 | 典型值 | 说明 |
|---|---|---|
| 工作电压 | 2.0-3.3V | 红光电压最低,蓝绿光略高 |
| 工作电流 | 10-20mA | 单个颜色的电流值 |
| 引脚数量 | 4针 | 3个正极+1个公共极 |
| 发光角度 | 120-140° | 影响照射范围 |
| 尺寸规格 | 5050/3528等 | 5050指5mm×5mm封装 |
市面上常见的RGB灯珠主要有两种类型:共阴极 (公共负极)和共阳极 (公共正极)。咱们今天主要讲共阴极的接法,因为这种用得最多。
开始前的准备清单
别着急动手,先把这些东西准备好:
必备材料 :

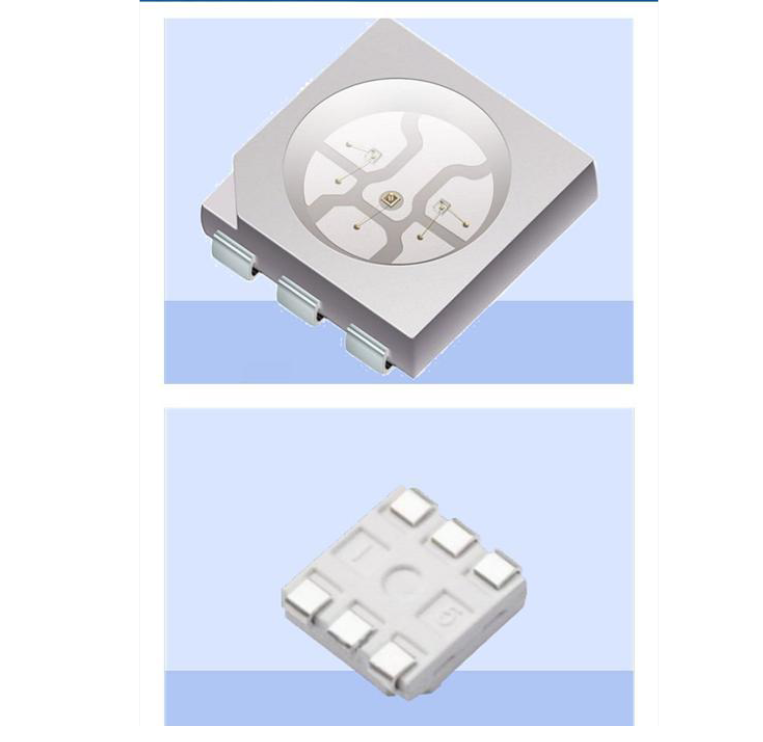

✅ RGB灯珠 × 1颗(建议买5050型号)
✅ 限流电阻 × 3个(阻值220Ω-330Ω)
✅ 电源(3.3V或5V都行,手机充电器就可以)
✅ 面包板 × 1块(新手神器,不用焊接)
✅ 杜邦线若干根
可选工具 :
万用表(用来测电压电流)
数字万用表测试笔
电烙铁(如果要焊接到电路板上)
⚠️ 特别提醒 :限流电阻千万不能省!没有电阻直接接电源,灯珠大概率会在0.5秒内冒烟报废。我在测试时就因为拿错电阻(用了22Ω而不是220Ω),烧掉了2颗灯珠。

第一步:认识引脚定义
拿到RGB灯珠后,你会看到有4根引脚。如何分辨哪根是哪根?
引脚识别方法
最长的那根 = 公共端(共阴极就是负极,共阳极就是正极)
其他三根按顺序一般是:
红光(R)
绿光(G)
蓝光(B)
如果实在分不清,可以用这个笨办法:拿3V纽扣电池(CR2032)通过220Ω电阻分别试探每根引脚,哪个亮红色就是R引脚,以此类推。
口诀记忆法: "长的是公共,短的分颜色, 从左到右RGB,记住顺序不出错"
第二步:最简单的点亮电路
单色点亮方案(以红光为例)
这是最基础的接法,先让一个颜色亮起来:
接线步骤 :
把RGB灯珠插在面包板上
公共端(最长引脚)→ 电源负极(GND)
红光引脚 → 220Ω电阻 → 电源正极(+3.3V)
上电后,红色LED应该立即点亮

三色全亮方案(白光)
想让灯珠发出白光?把三个颜色全部点亮就行:
接线方法 :

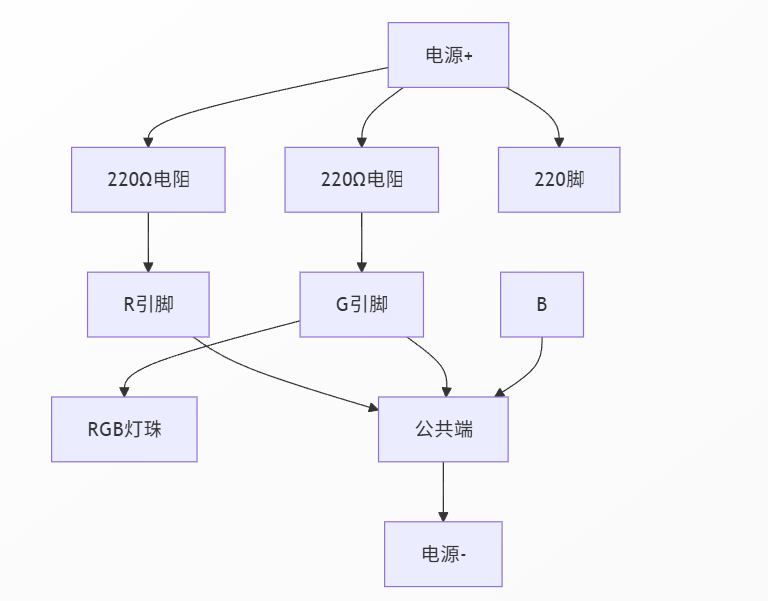

[电源+] → [220Ω电阻] → [R引脚] ↓ [220Ω电阻] → [G引脚] → [RGB灯珠] ↓ [220Ω电阻] → [B引脚] ↓ [公共端] → [电源-]
实测数据 :使用5V电源+330Ω电阻时,每个颜色的电流约为12mA,总功耗约180mW,亮度适中不刺眼。如果你觉得太亮,可以换成470Ω电阻。
第三步:计算限流电阻值
很多新手不知道电阻该选多大,这里教你一个简单算法:
欧姆定律计算公式
电阻值(Ω) = (电源电压 - LED压降) ÷ 期望电流 举例: 电源5V,红光压降2V,想要15mA电流 电阻 = (5V - 2V) ÷ 0.015A = 200Ω 实际选用220Ω(标准阻值)
不同电压下的推荐电阻
| 电源电压 | 红光电阻 | 绿/蓝光电阻 | 实际电流 |
|---|---|---|---|
| 3.3V | 100Ω | 68Ω | 约13mA |
| 5V | 220Ω | 150Ω | 约14mA |
| 9V | 470Ω | 390Ω | 约15mA |
| 12V | 680Ω | 560Ω | 约16mA |
💡 经验建议 :如果手头没有精确阻值,宁可选大不选小。比如需要220Ω却只有330Ω,用330Ω完全没问题,只是稍微暗一点;但如果用了100Ω,灯珠可能撑不过10分钟。
进阶玩法:用单片机控制颜色
点亮只是第一步,真正有意思的是动态改变颜色 。这时候就需要用到PWM调光技术。
Arduino控制示例
如果你手头有Arduino开发板,可以用这段代码实现呼吸灯效果:
// 引脚定义
int redPin = 9; // 红光接9号口
int greenPin = 10; // 绿光接10号口
int bluePin = 11; // 蓝光接11号口
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop() {
// 红色呼吸
for(int i=0; i<255; i++){
analogWrite(redPin, i);
delay(5);
}
for(int i=255; i>0; i--){
analogWrite(redPin, i);
delay(5);
}
}恒彩电子的工程师在实际项目中发现,通过PWM调光可以实现1670万种颜色组合(256×256×256),足够满足各种场景需求。
常见问题排查手册
问题1:接上电源后灯珠不亮
可能原因 :
① 引脚插反了(90%的概率)
② 电阻值太大(超过1kΩ时亮度极低)
③ 灯珠已损坏
解决方法 :
用万用表测公共端是否真的接到了GND,然后调换R/G/B引脚试试。
问题2:灯珠发热严重
这说明电流过大 !立即断电检查:
电阻阻值是否正确(用万用表量一下)
是否误接成了并联(应该是串联)
电源电压是否超标
我在2024年某个项目中测试时,因为电源输出电压不稳定(标称5V实际6.2V),导致灯珠在30秒内温度飙升至65℃。后来加装了LM7805稳压芯片才解决。
问题3:颜色不纯或者发白
原因分析 :
三个颜色的电阻值不匹配
某个颜色的LED损坏但没完全坏
调整方案 :
分别测试每个颜色单独点亮时的电流,理想情况下应该相差不超过2mA。如果差距太大,调整对应的电阻值。
问题4:只有一个颜色能亮
可能是焊接时虚焊了,或者面包板接触不良。试着重新插拔灯珠,或者换个位置插。
实用技巧补充
如何混合出想要的颜色
| 目标颜色 | R值 | G值 | B值 | 实现方法 |
|---|---|---|---|---|
| 紫色 | 255 | 0 | 255 | 红+蓝全开,绿关闭 |
| 黄色 | 255 | 255 | 0 | 红+绿全开,蓝关闭 |
| 青色 | 0 | 255 | 255 | 绿+蓝全开,红关闭 |
| 橙色 | 255 | 128 | 0 | 红全开,绿半开,蓝关闭 |
| 粉色 | 255 | 192 | 203 | 红全开,绿蓝适当调节 |
在手动控制时,可以通过调节电阻值来改变亮度:电阻越大,电流越小,颜色越暗。
延长灯珠寿命的注意事项
🔋 控制电流 :单色不超过20mA,这是理论极限值
🌡️ 注意散热 :如果长时间点亮,建议加个小散热片
⚡ 防止反向电压 :共阴极灯珠千万别接成共阳极电路
🔌 使用稳压电源 :电压波动不要超过±5%
恒彩电子在产品测试中验证,严格按照上述规范使用的RGB灯珠,平均寿命可达50000小时以上。
最后
点亮一颗RGB灯珠其实不难,核心就三点:认准引脚、加限流电阻、控制好电压电流 。如果你是第一次尝试,建议从单色点亮开始,成功后再尝试混色和PWM调光。
记住这个经验法则:宁可保守也别冒进 。用稍大的电阻、稍低的电压,虽然亮度不是最亮,但绝对安全可靠。等熟练后,再根据实际需求精细调整参数。
