1206RGB灯珠全面解析：从原理到应用选购技巧

想在有限空间内实现丰富多彩的灯光效果？1206 RGB灯珠正是你的理想选择。这种小巧而强大的贴片元件，能让你轻松玩转红、绿、蓝三原色，创造无限可能。无论是用于产品指示、氛围照明，还是复杂的显示应用，1206 RGB灯珠都能提供出色的表现。接下来将带你深入了解1206 RGB灯珠，助你掌握其应用与选购技巧。

1206 RGB灯珠基础概念

你可能经常听到“1206”和“RGB”这两个词，但它们组合在一起具体意味着什么呢？让我们先从最基础的概念说起。

1. 什么是“1206”？
“1206”是贴片（SMD, Surface Mount Device）电子元件的一种标准封装尺寸代码。它表示元件的长度为120密耳（mils，即120 x 0.0254毫米 ≈ 3.2毫米），宽度为60密耳（即60 x 0.0254毫米 ≈ 1.6毫米）。这种尺寸的灯珠非常小巧，适合在空间有限的电路板上使用。

2. 什么是“RGB”？
“RGB”代表红（Red）、绿（Green）、蓝（Blue）三原色。RGB灯珠内部集成了红色、绿色和蓝色三个独立的LED芯片。通过精确控制这三种颜色的亮度比例，就可以混合出理论上无限种色彩，包括白色。这使得RGB灯珠在色彩表现力上远超单色或双色LED。如果你对不同类型的多色LED感兴趣，可以进一步了解1206双色LED灯珠技术解析 ，它们在特定应用中也有其独特的优势。

3. 1206 RGB灯珠如何工作？
每个1206 RGB灯珠内部有三个独立的LED芯片，每个芯片都有自己的正负极。为了方便连接，这些芯片通常会共享一个公共的阳极（共阳）或阴极（共阴）。通过向每个颜色通道施加不同的电流或使用脉冲宽度调制（PWM）技术，你可以独立调节红、绿、蓝三色的亮度，从而实现各种颜色的混合。

关键信息速览

1206 RGB灯珠核心规格参数详解

选择合适的1206 RGB灯珠，你需要关注一系列关键参数。这些参数直接影响灯珠的性能、功耗和最终的显示效果。

1. 电学参数

• 正向电压 (Vf) ：每个颜色通道在额定电流下的工作电压。通常红色LED的Vf较低（约1.8V-2.2V），而绿色和蓝色LED的Vf较高（约2.8V-3.5V）。

• 正向电流 (If) ：每个颜色通道的额定工作电流。通常为5mA到20mA。电流越大，亮度越高，但功耗和发热量也越大。

• 功耗 (Pd) ：单个灯珠在最大亮度下的总功耗。它等于各通道电流与电压的乘积之和。

2. 光学参数

• 亮度 (Luminous Intensity/Flux) ：衡量灯珠发光强度的指标，单位通常为毫坎德拉 (mcd) 或流明 (lm)。RGB灯珠通常会分别给出R、G、B三色的亮度。

• 波长 (Wavelength) ：决定了每种颜色的具体色调。红色通常在620-630nm，绿色在520-530nm，蓝色在460-470nm。

• 发光角度 (Viewing Angle) ：灯珠发出光线的扩散角度。1206封装的灯珠通常具有较宽的发光角度（如120°-140°），适合作为指示灯或背景照明。

3. 机械参数

• 封装尺寸 ：前面提到的3.2mm x 1.6mm。

• 引脚定义 ：通常有4个引脚，一个公共引脚（共阳或共阴）和三个独立的颜色控制引脚。在将灯珠焊接在PCB电路板上时，务必核对引脚定义，避免接反导致损坏。

常见1206 RGB灯珠参数对比（示例）

1206 RGB灯珠的实际应用场景

1206 RGB灯珠以其小巧多变、色彩丰富的特点，在众多领域都有广泛应用。

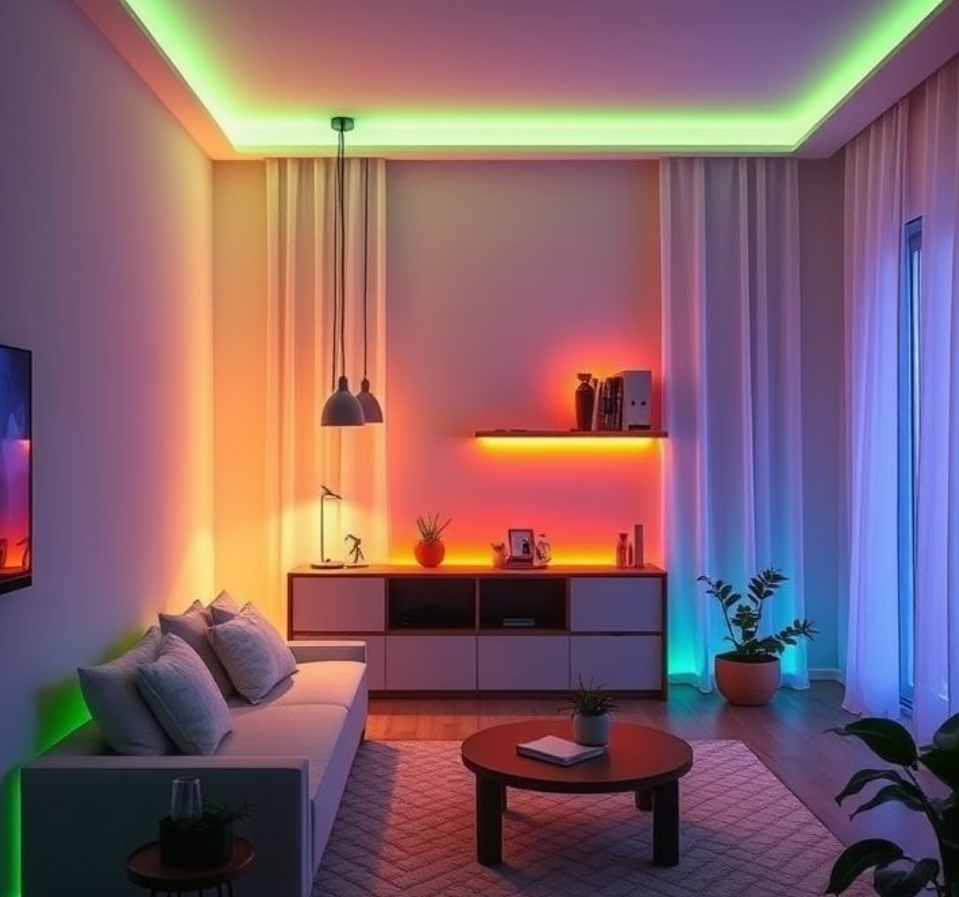

1. 智能家居与装饰照明
   在智能音箱、智能插座、氛围灯带等产品中，1206 RGB灯珠常被用作状态指示灯或小型氛围照明，通过不同颜色显示设备的工作状态（如待机、连接、错误）或营造特定的居家氛围。

2. 小型显示与指示灯
   在手持设备、便携式医疗仪器、玩具、小型电子仪表盘等产品中，它们可以作为多功能指示灯，用颜色区分不同的信息或警告等级。例如，绿色表示正常，黄色表示警告，红色表示故障。

3. 电子产品背光与氛围灯
   许多电子产品的按键背光、Logo发光或内部指示灯会采用1206 RGB灯珠，以实现个性化的颜色定制或动态光效，提升用户体验和产品吸引力。

4. 创意DIY项目
   对于电子爱好者和创客而言，1206 RGB灯珠是制作各种创意项目的绝佳选择，如可穿戴设备指示灯、小型LED矩阵显示、互动艺术装置等。其易于控制的特性，让创意实现变得简单。

如何选择合适的1206 RGB灯珠？

面对市场上众多的1206 RGB灯珠型号，如何做出正确的选择呢？以下是一些关键的考虑因素：

1. 根据应用需求确定亮度与颜色范围

• 亮度 ：如果你的应用需要作为主要光源或在明亮环境下清晰可见，则需要选择亮度更高的灯珠。如果只是作为柔和的指示灯或氛围灯，则无需追求极致亮度。

• 颜色一致性 ：对于需要精确混色或多颗灯珠并排使用的场景，颜色一致性（Binning）非常重要。选择来自同一批次、颜色分档严格的产品能确保视觉效果统一。

2. 共阳/共阴配置选择

• 共阳 (Common Anode) ：三个LED芯片的阳极连接在一起，共用一个正极。你需要通过控制三个独立阴极的低电平来点亮对应的颜色。这种类型常用于NPN晶体管驱动或微控制器低电平有效输出的场景。

• 共阴 (Common Cathode) ：三个LED芯片的阴极连接在一起，共用一个负极。你需要通过控制三个独立阳极的高电平来点亮对应的颜色。这种类型常用于PNP晶体管驱动或微控制器高电平有效输出的场景。
  你的驱动电路设计将决定你选择哪种类型的灯珠。

3. 考虑驱动方式与控制方案

• 你打算使用简单的限流电阻直接驱动，还是通过微控制器（如Arduino、ESP32）进行PWM调光？

• 如果需要复杂的色彩变化和动态效果，PWM调光是必不可少的。同时，你需要为你的贴片式灯珠选择LED驱动电源 ，确保其电压和电流输出与灯珠参数匹配，以保证稳定工作和延长寿命。

4. 品牌与可靠性
   选择知名品牌或有良好口碑的供应商，能确保灯珠的质量、参数一致性和长期可靠性。劣质灯珠可能存在亮度不均、颜色漂移或寿命短等问题。

1206 RGB灯珠实用连接与控制技巧

正确连接和控制1206 RGB灯珠是发挥其潜力的关键。

1. 基础电路连接与限流电阻计算
   由于LED是电流驱动器件，必须串联一个限流电阻来保护它不被过大的电流烧毁。

• R ：限流电阻值（欧姆）

• Vs ：电源电压（伏特）

• Vf ：LED的正向电压（伏特），取R、G、B中最高的Vf值进行计算，或为每个颜色单独计算。

• If ：LED的额定正向电流（安培），通常取20mA (0.02A)。

• 电阻值计算公式 ：R = (Vs - Vf) / If

• 示例 ：如果你使用5V电源驱动一个蓝色通道（Vf=3.2V, If=20mA），则电阻R = (5V - 3.2V) / 0.02A = 1.8V / 0.02A = 90欧姆。你可以选择一个接近的标称电阻值，如91欧姆或100欧姆。

2. PWM调光实现色彩变化
   要实现丰富多彩的颜色，你需要使用PWM（脉冲宽度调制）技术。微控制器可以输出不同占空比的PWM信号，从而模拟调节每个颜色通道的平均电流，进而改变其亮度。

• 原理 ：通过快速地开关LED，利用人眼的视觉暂留效应，让LED看起来像是在连续发光，且亮度与“开”的时间比例（占空比）成正比。

• 实现 ：大多数微控制器（如Arduino）都内置了PWM输出功能，你可以通过简单的编程来控制R、G、B三个通道的PWM占空比，实现精确的色彩混合。

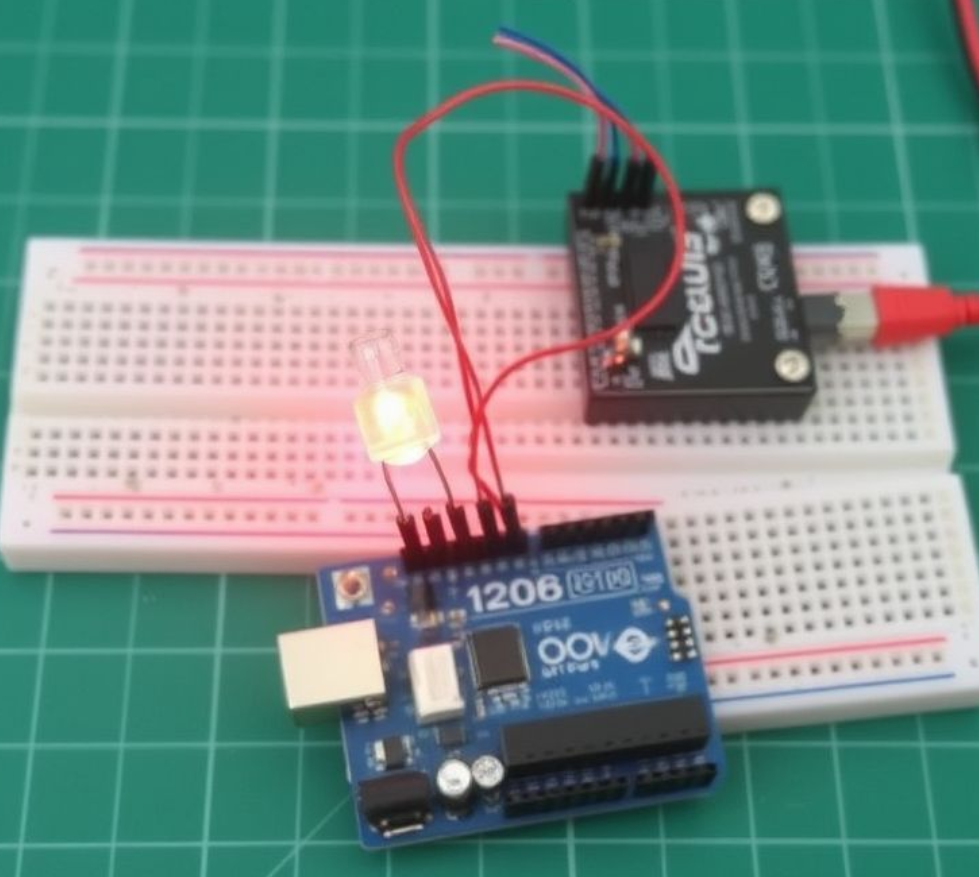

3. 微控制器驱动示例 (以Arduino为例)
   如果你使用共阴RGB灯珠，你可以将灯珠的公共阴极连接到GND，然后将R、G、B三个引脚分别连接到Arduino的PWM引脚（如3、5、6）。通过analogWrite()函数，你可以为每个颜色通道设置0-255的值，从而控制其亮度。

   // 示例代码片段 (Arduino)
   const int redPin = 9;   // 连接到红色通道
   const int greenPin = 10; // 连接到绿色通道
   const int bluePin = 11;  // 连接到蓝色通道

   void setup() {
     pinMode(redPin, OUTPUT);
     pinMode(greenPin, OUTPUT);
     pinMode(bluePin, OUTPUT);
   }

   void loop() {
     // 设置为紫色 (R=高, G=低, B=高)
     analogWrite(redPin, 200);   // 红色亮度
     analogWrite(greenPin, 0);   // 绿色亮度
     analogWrite(bluePin, 255);  // 蓝色亮度
     delay(1000);

     // 设置为青色 (R=低, G=高, B=高)
     analogWrite(redPin, 0);
     analogWrite(greenPin, 255);
     analogWrite(bluePin, 255);
     delay(1000);
   }

4. 注意事项

• 散热 ：虽然1206灯珠功耗较低，但在高亮度长时间工作时仍会产生热量。确保PCB电路板有足够的铜箔面积进行散热，或考虑其他散热措施。

• ESD防护 ：LED对静电敏感。在操作和焊接时，请采取防静电措施，如佩戴防静电腕带。

• 极性 ：务必正确连接正负极。接反会导致LED不亮或损坏。

常见问题解答

1. 如何计算1206 RGB灯珠的限流电阻？
你需要分别计算R、G、B三个通道的限流电阻，因为它们的正向电压（Vf）不同。公式是 R = (Vs - Vf) / If 。例如，5V电源，红灯Vf=2V，If=20mA，则红灯电阻R=(5-2)/0.02 = 150欧姆。绿灯和蓝灯的Vf通常较高，需要根据实际参数重新计算。

2. 共阳和共阴1206 RGB灯珠有什么区别？我该如何选择？
共阳灯珠的三个LED阳极接在一起作为公共端，需要接正电源；三个阴极独立控制，通过拉低电平来点亮。共阴灯珠的三个LED阴极接在一起作为公共端，需要接负电源（地）；三个阳极独立控制，通过拉高电平来点亮。选择取决于你的驱动电路设计：如果你的控制器输出高电平有效，通常选共阴；如果输出低电平有效，则选共阳。

3. 为什么我的1206 RGB灯珠颜色不均匀，或者混色效果不好？
这可能有几个原因：

• LED本身差异 ：不同批次或质量不佳的LED可能存在亮度或波长差异。

• 限流电阻不匹配 ：如果R、G、B通道的限流电阻没有根据各自的Vf和If精确计算，会导致亮度不平衡。

• PWM控制精度 ：控制器输出的PWM信号精度不够，或占空比设置不当。

• 光线混合距离 ：在非常近距离观察时，可能看到三个独立的颜色点而不是均匀混合的颜色。

4. 1206 RGB灯珠能直接接5V电源吗？
绝对不能直接接！LED是电流驱动器件，必须串联限流电阻。直接接5V电源会导致过大电流流过灯珠，瞬间烧毁LED。请务必根据 R = (Vs - Vf) / If 公式计算并串联合适的限流电阻。

5. 如何延长1206 RGB灯珠的寿命？

• 控制电流 ：不要超过灯珠的额定正向电流。通常工作在额定电流的80%左右是比较安全的。

• 良好散热 ：确保焊接在有足够铜箔面积的PCB上，必要时增加散热片或风扇。

• 避免过压 ：确保供电电压稳定，没有瞬时过压冲击。

• 防静电 ：在安装和操作过程中注意防静电，避免静电击穿。

• 储存环境 ：存放在干燥、无尘的环境中，避免潮湿和高温。

1206 RGB灯珠以其独特的尺寸和强大的色彩表现力，为工程师和创客提供了无限可能。从基础概念到实际应用，再到选购和控制技巧，希望本文能对你有用，这里是恒彩电子专业封装LED灯珠。
