你可能每天都在接触LED产品，从手机屏幕、电视背景光到家里的筒灯、装饰灯带，甚至汽车大灯，它们的光源核心往往都离不开一种小巧而强大的元件——贴片式灯珠。但是，“贴片式灯珠”到底指的是什么？它为什么能如此广泛地应用？今天恒彩电子，我们就来深入聊聊这个话题，帮你彻底搞清楚它的来龙去脉和核心价值。
基础概念：透彻理解贴片式灯珠

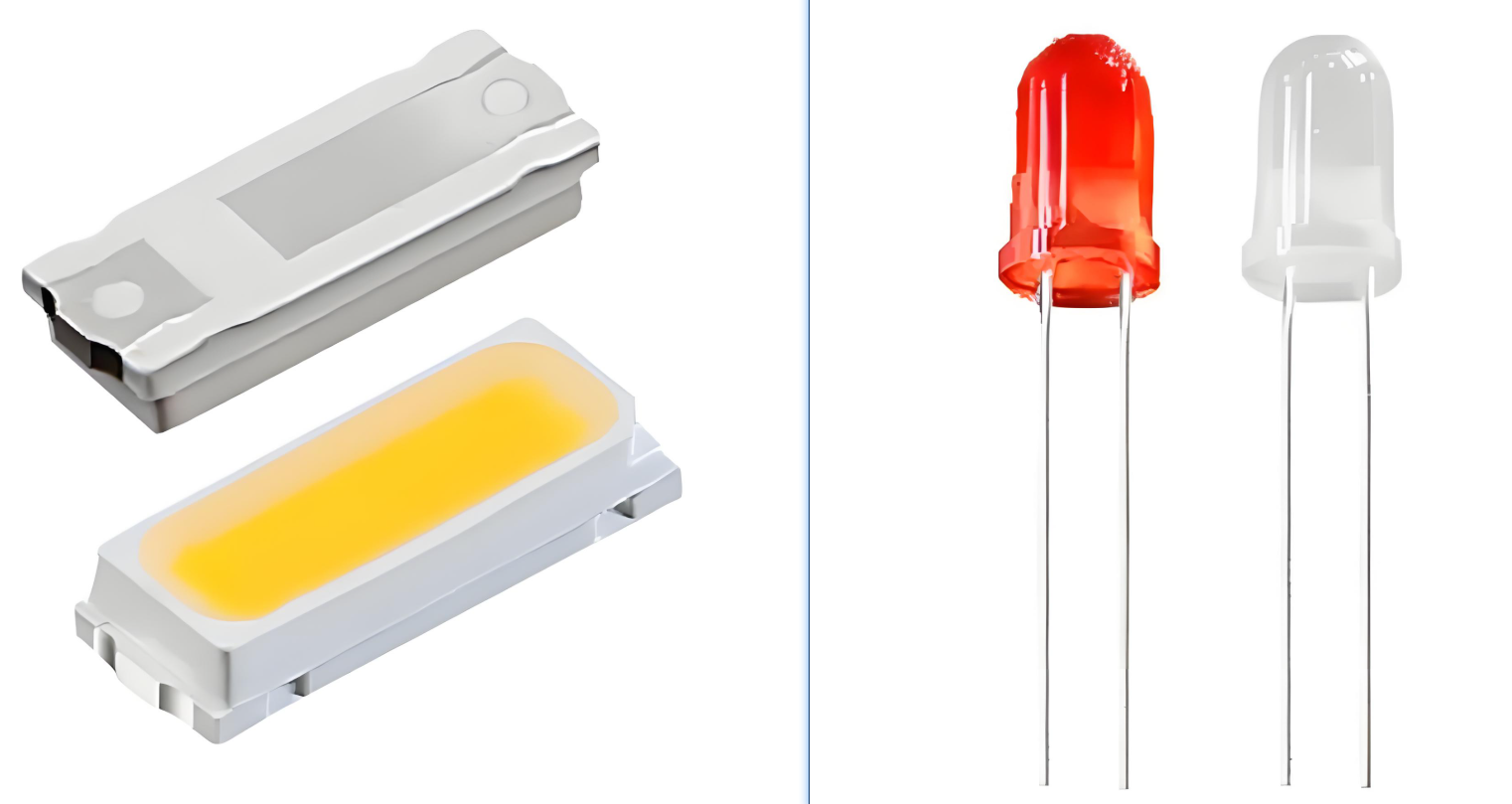

当你提到“贴片式灯珠”，其实我们指的是一种采用表面贴装技术（Surface Mounted Device, 简称SMD）封装的LED发光二极管。与传统的直插式LED（通过两根引脚插入电路板）不同，贴片式灯珠直接焊接到PCB电路板表面。这种封装方式带来了体积更小、易于自动化生产、散热性能更好等一系列优势。
想象一下，如果你想在狭小的空间里实现亮度高、颜色均匀的照明，传统直插式LED的笨重体积和复杂布线就显得力不从心了。而贴片式灯珠就像一个个微型的高性能发光单元，能紧密排列在各种形状的电路板上，满足多样化的设计需求。
下面这张表格可以帮助你快速理解贴片式灯珠的一些核心特点：
| 特性 | 贴片式灯珠（SMD LED） | 直插式灯珠（DIP LED） |
|---|---|---|
| 封装方式 | 芯片直接固定在支架上，通过焊接直接贴装到PCB表面 | 芯片通过环氧树脂封装成透镜状，引脚插入PCB板孔位进行焊接 |
| 体积 | 小巧、扁平，厚度薄 | 相对较大，带有圆形或方形透镜 |
| 自动化 | 易于自动化贴片、回流焊，生产效率高 | 需要人工或专用设备插装，生产效率相对较低 |
| 散热 | 散热路径短，导热性能好，易于进行散热设计 | 散热主要通过引脚，散热效率相对较低，不适合高功率 |
| 发光角度 | 通常为120-160度，光线均匀、柔和 | 角度较窄（15-60度），适合指示或聚光照明 |
| 应用 | 显示屏、背光、室内照明、汽车照明、灯带、智能穿戴等 | 指示灯、简单信号灯、低功率显示、传统照明 |
贴片式灯珠的封装与工作原理
贴片式灯珠的核心优势在于其精密的SMD封装工艺 。简单来说，LED芯片（发光的核心）被固定在一个由导电材料制成的基座上，然后通过金线连接到电极，再用环氧树脂或硅胶进行封装保护，形成一个完整的发光单元。整个过程高度自动化，确保了产品的一致性和可靠性。
它的工作原理和所有LED一样：当电流通过P-N结时，电子和空穴复合，释放出能量以光子的形式发出光线。贴片式灯珠通过优化芯片结构和封装材料，使其在小体积内实现更高的光效和更稳定的性能。
市面上常见的贴片式灯珠型号很多，例如3528 、5050 、2835 、3030 、COB等。这些数字代表了灯珠的封装尺寸（如3528就是3.5mm x 2.8mm），不同尺寸和封装形式决定了它们在亮度、散热、成本和适用场景上的差异。
| 型号 | 封装尺寸（mm） | 功率（W/颗） | 主要特点 | 常见应用 |
|---|---|---|---|---|
| 3528 | 3.5 × 2.8 | 0.06 - 0.1 | 单芯片，亮度适中，成本低 | 灯带、指示灯、背光 |
| 5050 | 5.0 × 5.0 | 0.18 - 0.24 | 通常内置三颗芯片，可实现RGB全彩，亮度高 | RGB灯带、氛围灯、显示屏像素点 |
| 2835 | 2.8 × 3.5 | 0.2 - 0.5 | 散热面积大，光效高，中高功率主流选择 | 面板灯、筒灯、灯泡、灯管 |
| 3030 | 3.0 × 3.0 | 0.5 - 1.0 | 高光效、高亮度，常用于商业照明 | 路灯、工矿灯、投光灯 |
| COB | 尺寸不定 | 5 - 100+ | Chip On Board，多芯片集成，发光均匀，亮度极高 | 射灯、舞台灯、高亮度照明、植物生长灯 |
贴片式灯珠的实际应用场景
贴片式灯珠的通用性和高效性，使其在现代生活中无处不在。
家用及商业照明 ：这是最常见的应用。从家里的LED吸顶灯、筒灯、射灯，到办公室的面板灯、商场的轨道灯，甚至是漂亮的LED灯带，绝大多数都采用了贴片式灯珠。它们提供了均匀、柔和的光线，并且节能耐用。
显示与背光领域 ：
LED显示屏 ：无论是大型户外广告屏还是室内高清小间距显示屏，都是由成千上万个微小的贴片式灯珠组装而成，以点阵的形式呈现图像和视频。
液晶显示器背光 ：电视、电脑显示器、手机屏幕等，其光线来源便是后方的贴片式LED阵列，它们为屏幕提供均匀明亮的白色背光。
汽车照明 ：现代汽车的日间行车灯、刹车灯、转向灯，甚至大灯，都在越来越多地采用贴片式LED。它们响应速度快、亮度高、寿命长，而且可以实现更灵活的造型设计。
智能穿戴与指示灯 ：智能手表、手环上的小型显示屏背光，以及各种电子设备上的电源指示灯、状态指示灯，为了实现小型化和低功耗，也常常采用微型的贴片式灯珠。
特殊照明 ：例如植物生长灯、医疗设备照明、舞台灯光、甚至紫外线或红外线LED应用，都离不开定制化的贴片式灯珠。
如何选择适合你的贴片式灯珠？
在选择贴片式灯珠时，你需要根据具体应用场景和需求来考量以下几个关键因素：
尺寸与封装类型 ：这决定了你设备的空间限制和所需的亮度。是需要像2835这种高光效的通用型，还是5050这种可以实现全彩的？
亮度（光通量） ：以流明（lm）为单位。确保你选择的灯珠能提供足够的光线强度。高亮度的灯珠通常需要更好的散热。
色温（CCT） ：以开尔文（K）为单位。从暖白（2700K-3500K）到自然白（4000K-5000K）再到冷白（5500K-6500K），不同的色温会营造不同的氛围。
显色指数（CRI） ：衡量光源还原物体真实颜色的能力，CRI越高，颜色越真实。室内照明通常建议CRI>80。
功率与电压 ：选择匹配你电路设计（特别是LED驱动电源）的功率和电压参数。
散热性能 ：灯珠的寿命与散热息息相关。在高功率应用中，一定要关注灯珠的散热基板材料和封装结构。
选择小建议 ： 如果你是为通用照明选择，2835、3030这类高光效灯珠是主流。 如果你需要RGB变色效果，5050是很好的选择。 如果你需要极高的集成度和亮度，COB封装技术会更合适。 选择时务必从正规渠道购买，并关注厂家提供的详细datasheet。
安装与维护：贴片式灯珠的实用技巧
虽然贴片式灯珠的自动化生产优势显著，但在实际安装和使用中，仍有一些技巧和注意事项：
焊接工艺 ：贴片式灯珠通常采用回流焊工艺进行安装，确保焊接温度曲线精准，避免高温对灯珠造成损伤。对于少量维修，也可以使用烙铁进行手工焊接，但要控制好时间和温度。
散热设计 ：这是决定贴片式灯珠寿命和性能的关键。
PCB电路板设计时，应预留足够的铜箔面积进行散热。
高功率的灯珠可能需要搭配额外的散热器 （如铝基板、散热片）。
合理布局，避免灯珠之间过于密集导致热量堆积。
驱动电源选择 ：为你的贴片式灯珠选择LED驱动电源时，务必注意其是恒流驱动还是恒压驱动。大多数照明级LED灯珠需要恒流驱动，以确保电流稳定，延长寿命。
静电防护 ：LED是静电敏感元件，操作时需佩戴防静电手环，并确保工作环境具备良好的防静电措施。
关于贴片式灯珠的常见疑问
贴片式灯珠和直插式灯珠有什么区别？主要区别在于封装方式。贴片式灯珠直接贴装到电路板表面，体积小、发光角度大、散热好；直插式灯珠通过引脚插入电路板，体积相对大、发光角度窄、散热相对差，但成本通常更低。
为什么贴片式灯珠需要散热？LED在工作时，并不是100%的电能都转化为光能，约有60-80%会转化为热能。如果热量无法及时散出，会使灯珠结温升高，导致光衰加速、色漂，甚至损坏，严重缩短其寿命。
贴片式灯珠的寿命有多长？在良好的散热条件下，优质的贴片式灯珠通常可以达到5万小时甚至更长的寿命。但实际寿命会受工作环境温度、驱动电流、散热设计等多种因素影响。
怎样识别贴片式灯珠的型号？最常见的是通过灯珠的外形尺寸来命名，例如3528代表长3.5mm宽2.8mm。此外，厂家Datasheet会提供详细的型号、批次信息和性能参数。
购买贴片式灯珠时要注意哪些参数？除了上面提到的亮度、色温、显色指数、功率、电压外，还要注意光效（lm/W）、正向电压范围、最大反向电压、ESD防护等级以及品牌可靠性。
贴片式灯珠作为现代照明和显示技术的核心，其小巧的身躯蕴含着巨大的能量。了解它的原理和应用，能帮助我们更好地选择和使用各类LED产品，享受科技带来的便利与光明。
