你是否曾疑惑，手中的高功率LED灯珠，其额定工作电流远超你现有电路的供电能力，它还能被点亮吗？或者说，将一个设计用于大电流（例如350mA或700mA）的LED灯珠连接到只能提供小电流（例如20mA）的电路中，会发生什么？答案是肯定的，技术上完全可行，但其中蕴含着重要的技术考量和潜在风险，需要你深入了解并正确操作。
本文将为你揭示LED的工作原理，分析高电流LED在小电流电路中使用的可行性、影响以及具体的实现方法，并提供一份详细的选择与使用指南，帮助你避免常见的误区，确保你的LED项目安全、高效地运行。
了解LED的工作原理：电流是其“生命线”
在你深入探讨大电流LED和小电流电路的兼容性之前，首先必须理解LED（发光二极管）的基本工作机制。与传统的白炽灯泡不同，LED是一种电流驱动型器件，而非电压驱动型。这意味着LED的亮度主要取决于流过它的电流大小，而不是施加在其两端的电压。

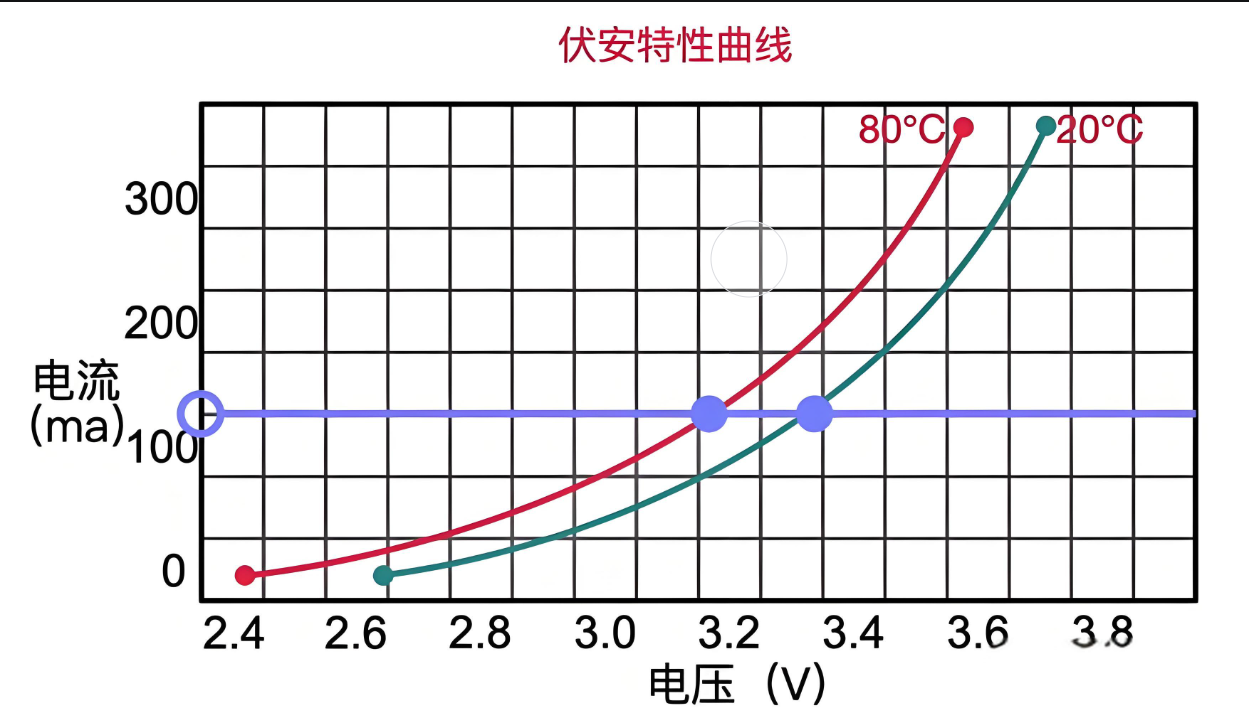

正向压降 (Forward Voltage, Vf) ：每个LED都有一个特定的正向压降范围，当电压达到这个范围时，LED开始导通并发光。这个电压值会随着电流的增加而略微变化。例如，一个白光LED的正向压降通常在2.8V到3.6V之间。
额定工作电流 (Rated Forward Current, If) ：这是制造商推荐的、LED在正常亮度、寿命和效率下运行的理想电流值。例如，一个1W的LED可能额定电流为350mA，一个3W的LED可能额定电流为700mA。
最大正向电流 (Absolute Maximum Forward Current) ：这是LED在不发生永久性损坏的情况下可以承受的瞬时或短时最大电流。长时间超过额定电流或瞬时超过最大电流都会严重缩短LED寿命甚至立即烧毁。
核心结论： 当流过LED的电流小于其额定工作电流时，它仍然会发光，但亮度会降低。如果电流过低，它可能无法达到其正向压降而根本不亮，或者亮度微弱到难以察觉。
高电流LED灯珠在小电流电路中使用的可行性与影响
那么，将一个额定工作电流为350mA的LED灯珠，连接到一个只能提供20mA电流的电路中，是否可行呢？
技术上是否可行？答案是肯定的，但有条件
是的，技术上完全可行。只要电路能够提供足以达到LED正向压降的电压，并输出一个小于LED额定工作电流的稳定电流，LED就能被点亮。事实上，这在很多应用中被称为“降额使用”（derating），即让器件工作在低于其额定规格的条件下。
关键影响因素解析：您需要了解的利弊
将高电流LED降额使用于小电流电路，会带来一系列可预期的影响：
亮度显著降低： 这是最直接和最显著的影响。LED的亮度与流过它的电流大致呈线性关系（在一定范围内）。如果将额定350mA的LED只用20mA驱动，其亮度将远低于其额定亮度，可能只有5%到10%左右。这可能正是您期望的效果（例如作为指示灯或微光照明），也可能是您不希望看到的。
实用提示： 在设计前，请评估所需的实际亮度。如果亮度过低，可能需要重新选择LED或调整电流。、
效率变化： 通常，LED在接近其额定电流下工作时效率最高。在极低的电流下，其光电转换效率可能会略微降低。但由于总功耗大幅下降，整体而言会更加省电。
实用提示： 如果能效是首要考量，且亮度要求不高，降额使用是一个不错的选择。
寿命大幅延长： 这是降额使用的主要优势之一。由于LED结温（junction temperature）是影响其寿命的关键因素，而结温主要由流过LED的电流决定。在小电流下工作，LED发热量大幅减少，结温会显著降低，从而极大地延长其使用寿命。
实用提示： 对于需要超长寿命的应用（如野外监测设备），降额使用是推荐的设计策略。
色温偏移（部分LED）： 某些LED在低电流下工作时，其发出的光色温可能会略微向暖色调或冷色调偏移。这对于多数应用来说可能不明显，但在对颜色一致性要求较高的场合，可能需要注意。
实用提示： 如对色温有严格要求，请查阅LED的datasheet或进行实际测试。
如何安全有效地在小电流电路中驱动高电流LED？
即使您决定降额使用LED，也不能简单地将它直接连接到电源上。LED需要限流保护以防止过流损坏。以下是两种主要的实现方法：
方法一：使用合适的限流电阻
这是最简单、最经济的限流方法，适用于电流需求不高的简单电路。
原理： 将电阻与LED串联，利用电阻分担电压，从而限制流过LED的电流。
计算公式：
P = If² * R 或 P = (Vs - Vf) * If
P： 电阻的功耗 (瓦特 W)。选择电阻时，其额定功率应至少是计算值的1.5到2倍，以确保安全和稳定性。
R： 所需限流电阻的阻值 (欧姆 Ω)
Vs： 电源电压 (伏特 V)
Vf： LED的正向压降 (伏特 V)。请查阅LED数据手册，或使用一个典型值，例如白光LED通常取3.0V~3.4V。
If： 您希望流过LED的电流 (安培 A)。请注意，这里的If是您期望的实际工作电流，而非LED的额定电流。
R = (Vs - Vf) / If
电阻功率计算：
计算示例：假设你有一个额定电流为350mA（3.3V）的白光LED灯珠，你希望在12V电源下，以20mA的电流驱动它。
Vs = 12V
Vf = 3.3V (查阅数据手册或取典型值)
If = 0.02A (20mA)
计算电阻值：R = (12V - 3.3V) / 0.02A = 8.7V / 0.02A = 435 Ω 您可以选择一个接近的标称电阻值，例如430Ω或470Ω。
计算电阻功率：P = (12V - 3.3V) * 0.02A = 8.7V * 0.02A = 0.174 W 为了安全起见，应选择额定功率为0.5W或1W的电阻。
优点： 简单、成本低。
缺点： 效率相对较低（电阻会发热），电流会随电源电压波动或LED正向压降的变化而变化，不适合高精度或大功率应用。

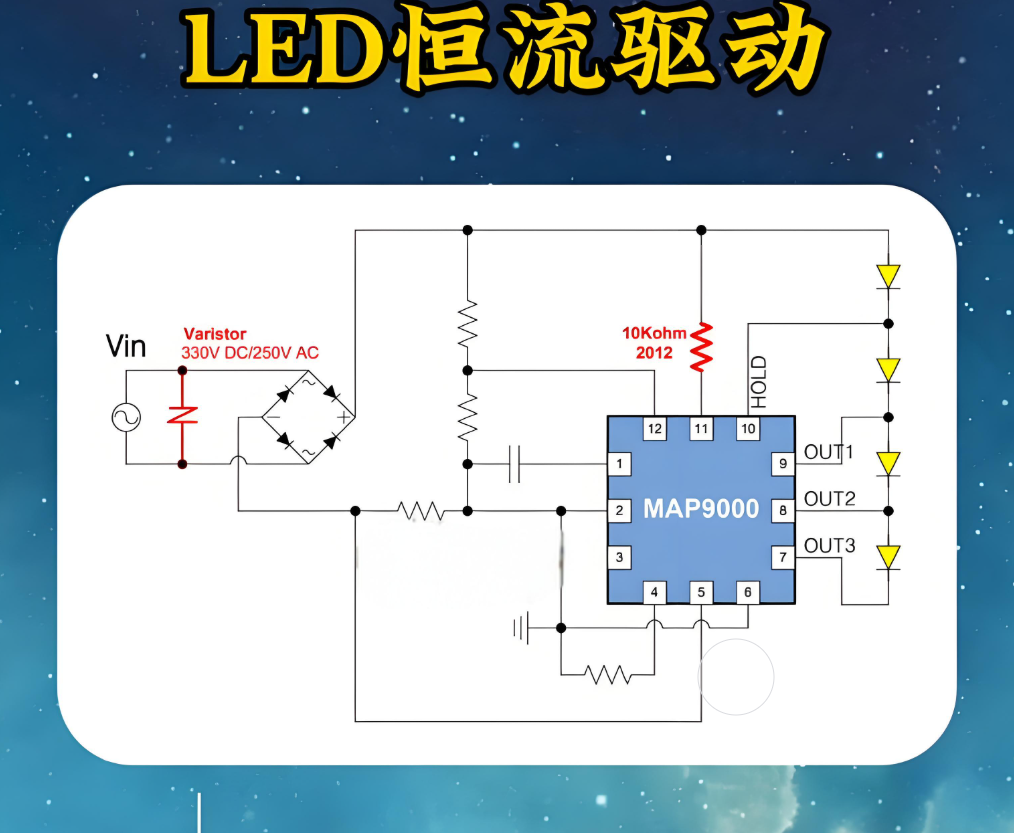

方法二：选择匹配的恒流驱动器
对于需要更稳定、更高效电流控制的应用，特别是当您需要驱动多个LED或对亮度有严格要求时，恒流驱动器是更好的选择。
原理： 恒流驱动器（LED Driver）是一种专门设计的电路，它能够检测并自动调节输出电压，以确保流过LED串的电流保持恒定，而不受输入电压或LED正向压降变化的影响。
选择方法：
确定LED总串联电压： 如果有多个LED串联，将它们的Vf值相加。例如，3个3.3V的LED串联，总Vf = 3 * 3.3V = 9.9V。
选择输出电流： 购买一个输出电流与您期望的LED工作电流相匹配的恒流驱动器。例如，您希望20mA，就选择输出20mA的恒流驱动器。
确认输入电压范围： 确保您的电源电压在恒流驱动器的输入电压范围内。
确认输出电压范围： 确保LED的总正向压降在恒流驱动器的输出电压范围内。
优点： 电流稳定、效率高、对LED保护更好、亮度一致性好。
缺点： 成本相对较高，电路设计稍复杂。

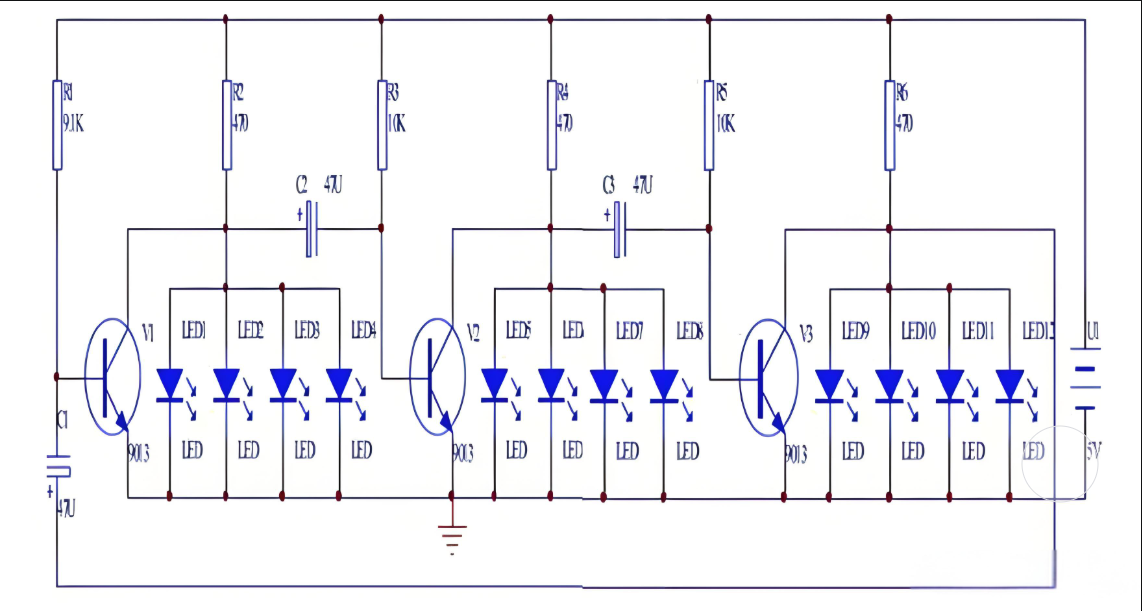

方法三：串并联组合（针对多个LED）
如果您有多个相同类型的LED灯珠，并且希望它们都以小电流运行，可以通过适当的串并联组合来更好地匹配现有的电源和驱动器。
串联： 增加LED总正向压降，降低所需电流。
并联： 分担总电流，但每个并联支路仍需单独限流。
实用提示： 无论何种组合，都应确保每个LED得到的电流都在安全范围内。使用恒流驱动器是管理多LED阵列的最佳方式。
使用高电流LED于小电流电路的注意事项
为了确保您的电路安全、稳定、可靠地运行，请务必注意以下几点：
电压匹配与裕量：
电源电压 (Vs) 必须高于LED的正向压降 (Vf)。 否则LED将无法点亮。对于串联了多个LED的电路，Vs必须高于所有LED Vf之和。
为限流元件（电阻或驱动器）预留足够的电压裕量。 尤其是在使用电阻时，如果Vs与Vf非常接近，那么任何电源波动都可能导致电流不稳定。
散热考量：
即使是在小电流下工作，LED的发热量会大大降低，但必要的散热措施仍然不能忽视。对于任何大功率LED，其内部芯片仍然会产生热量。当多个LED紧密排列时，热量可能积累。
实用提示： 确保LED有足够的散热空间，必要时使用小型散热片或优化PCB布局。
电源余量：
确保您的电源（电池、适配器等）能够持续稳定地提供LED工作所需的总电流和电压，并留有至少20%的功率余量，以应对瞬时需求或电源老化。
亮度与均匀性：
再次确认您对降额后的亮度是否满意。
如果使用多个LED，确保它们接收到的电流尽量一致，以保证亮度均匀性。恒流驱动器在这方面表现更优。
测量与测试：
在电路首次通电后，务必使用万用表测量实际流过LED的电流和LED两端的电压，确保它们在设计值和安全范围内。
FAQ：关于LED电流与电路匹配的常见疑问
Q1: LED电流越小越好吗？
A1: 不一定。虽然小电流会延长LED寿命，但会显著降低亮度，并可能影响光效和色温。最佳实践是在满足亮度需求的前提下，选择合适的电流，通常建议在额定电流的70%~90%之间运行，以兼顾寿命、亮度和效率。
Q2: 为什么我的LED点不亮？
A2: 常见的可能原因有： * 电源电压低于LED的正向压降。 * 没有使用限流元件，导致LED过流烧毁（可能瞬间）。 * 限流电阻值过大，导致流过电流太小，不足以点亮LED。 * LED正负极接反。 * LED本身损坏。
Q3: 我可以直接用电池驱动大电流LED吗？
A3: 取决于电池电压和LED电压。如果电池电压能达到LED正向压降，且串联了合适的限流电阻或恒流驱动器，就可以。但如果电池电压过高且未限流，或电池内阻不足以限制电流，LED可能会烧毁。
Q4: 恒流源和限流电阻哪个更好？
A4: * 限流电阻： 适用于简单、低成本、亮度要求不高的应用，但效率较低，电流稳定性差。 * 恒流源： 适用于复杂、多LED、高亮度、长寿命、对亮度一致性要求高的应用，效率高，电流稳定，但成本较高。 选择哪个取决于您的具体项目需求和预算。
Q5: LED的最大工作电流和额定工作电流有什么区别？
A5: * 额定工作电流 (Rated Forward Current, If)： 制造商推荐的、LED在最佳性能（亮度、寿命、效率）下长期工作的电流值。 * 最大正向电流 (Absolute Maximum Forward Current)： LED在不发生永久性损坏的情况下可以承受的瞬时或短时最高电流。长时间超过这个值会立即损坏LED，即使短时超过也可能对寿命造成不可逆转的损害。
Q6: 低电流运行会不会损害LED？
A6: 不会。只要电流在LED的正向导通区间内，且不低于其最小发光电流（如果数据手册有定义），低电流运行反而会延长LED的寿命，只是亮度会降低。
Q7: 如何确定LED的额定工作电流和正向电压？
A7: 最准确的方法是查阅LED的**数据手册 (Datasheet)**。如果无法找到数据手册，可以根据LED的功率估算（例如，1W白光LED通常是350mA@3.0-3.4V；3W白光LED通常是700mA@3.0-3.6V），但这只是估算值，存在误差。在没有数据手册的情况下，建议在保守的小电流下进行测试。
将工作电流大的LED灯珠应用于小电流电路中是完全可行的，并且在某些场景下（如需要低亮度、超长寿命）甚至是一种明智的设计选择。关键在于您需要充分理解LED的电流驱动特性，并采取正确的限流措施，无论是通过计算精确的限流电阻，还是选用专业的恒流驱动器。
这里是恒彩电子LED灯珠封装工厂请记住，安全第一，实践先行。在实际操作前，务必仔细阅读LED数据手册，进行准确的计算，并在通电后进行必要的测量，确保您的LED项目稳定、高效地运行。
